«Корвет-038-стерео» — стереофонический электропроигрыватель высшей группы сложности с магнитным ЗС, предназначен для электрического воспроизведения грампластинок в составе высококачественных стереофонических комплексов бытовой аппаратуры. Электропроигрыватель имеет следующие потребительские характеристики и удобства: непосредственный привод диска от сверхтихо-ходного бесконтактного двигателя постоянного тока с электронной коммутацией обмоток и стабилизацией частоты вращения;тонарм с динамическим демпфированием низкочастотного резонанса одновременно в вертикальной и горизонтальной плоскостях;
регулятор прижимной и компенсатор скатывающей силы, обеспечивающие нагрузку на иглу в пределах 0...25 мН и одинаковое давление на обе стенки канавки грампластинки;
регулятор горизонтальной балансировки, обеспечивающий пределы регулирования, достаточные для уравновешивания любой головки звукоснимателя массой от 4 до 8 г;
стробоскопическое устройство визуального контроля частоты вращения и регулятор ее плавной подстройки;
оптическую индикацию включения электропроигрывателя и положения микролифта;
автостоп, реагирующий на изменение скорости перемещения звукоснимателя на выводных канавках грампластинки любого формата.

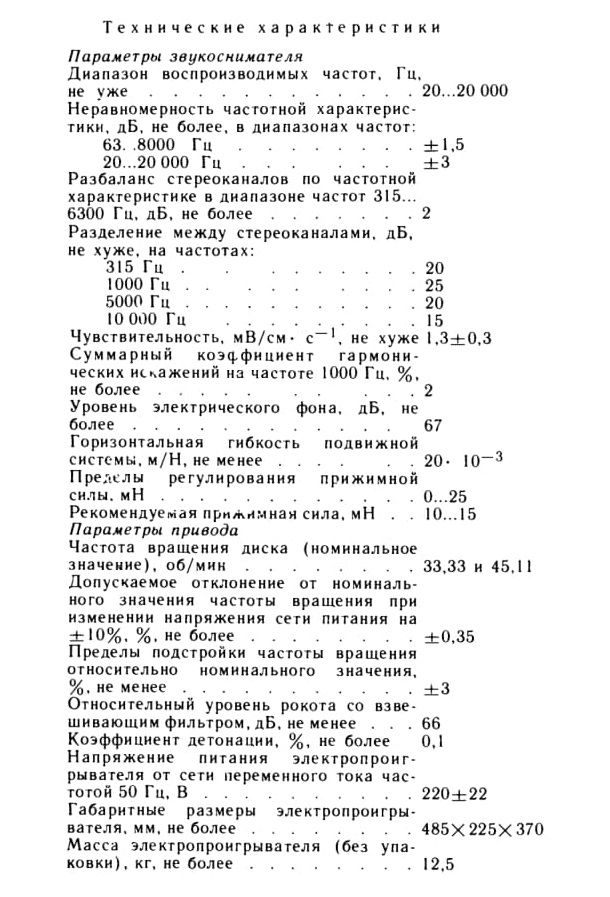

Технические характеристики
Принципиальная схема. Электропроигрыватель (рис. 4.8) содержит следующие функциональные узлы и блоки: электронный коммутатор двигателя (КД), стабилизатор скорости (СС),дискриминатор автостопа (ДА), формирователь импульсов стробоскопа (ФИ), головку звукоснимателя, блок питания.
В двигателе использован принцип взаимодействия вращающегося магнитного поля статора с многополюсным постоянным магнитом подвижного ротора. Для определения расположения осей магнита ротора относительно обмоток статора и управления схемой коммутатора применены три фотоэлектрических датчика положения ротора. Источником света датчиков является лампочка EL1, свет которой через щели диафрагмы ротора поочередно поступает на фотодиоды платы коммутатора.
Коммутатор двигателя (КД)—мостового типа, содержит три цепи включенных последовательно силовых ключей на транзисторах VT4— VT9 и три ключа управления на транзисторах VT1— VT3. Обмотки двигателя включены между средними точками силовых ключей. Связь ключей управления с силовыми — диодная. Между коллектором и эмиттером каждого силового ключа установлен защитный диод. Диод VD23 предотвращает подачу на коммутатор инвертированного питания. Конденсаторы Cl—СЗ устраняют в импульсах питания обмоток статора высшие гармонические составляющие, что уменьшает акустический шум двигателя.
Принцип работы коммутатора следующий. Освещенный фотодиод хорошо проводит ток в прямом направлении, что повышает смещение на базе ключа управления. Транзистор ключа открывается, и возросший ток изменяет потенциалы его эмиттера и коллектора. Эти изменения передаются на два связанных с этим транзистором силовых ключа, через которые две соответствующие обмотки оказываются практически под полным потенциалом питающего коммутатор напряжения. Стабилизатор скорости (СС) предназначен для устранения влияния нестабильности напряжения источника питания (параметров элементов схемы, трения в подшипниках и других факторов) на постоянство скорости вращения двигателя. Стабилизатор содержит двухполупериодный трехфазный выпрямитель напряжения тахогене-ратора на диодах VD2—VD4 и VD6— VD8, эталонный источник напряжения на стабилитроне VD1, два регулируемых делителя напряжения на резисторах Rl, R2 для частоты вращения 33 и 45 об/мин с переключателем S5, цепь плавной подстройки на резисторе R27, операционный усилитель на микросхеме DA1 и трехкаскадный согласующий усилитель на транзисторах VT3—VT5. Операционный усилитель охвачен частотно-зависимой ООС. Первый транзистор согласующего усилителя включен по схеме с ОЭ, два последующих — эмиттерные повторители. Для ускорения разгона двигателя при его запуске и торможении при переключении с 45 на 33 об/мин согласующий усилитель под действием диода VD15 во время переходных процессов работает в автоколебательном режиме.
Цепи R3C2, R4C1, R5C3 устраняют высшие гармонические составляющие входного напряжения стабилизатора. Диоды VD9 и VD10 защищают операционный усилитель от перегрузок.
Стабилитроны VD11—VD14 обеспечивают постоянство напряжения питания микросхемы.
Принцип работы стабилизатора скорости следующий. Поступающее на вход устройства напряжение, пропорциональное скорости тахогенератора, сравнивается с эталонным напряжением. Разность этих напряжений усиливается операционным усилителем и через согласующий усилитель подается на коммутатор двигателя.
Изменение частоты вращения двигателя под действием любых факторов ведет к изменению напряжения тахогенератора. Стабилизатор отслеживает эти изменения и автоматически корректирует напряжение питания коммутатора, от которого зависит частота вращения.
Головка звукоснимателя В1 преобразует механические колебания иглы в электрические сигналы. Головка содержит иглу, механически связанную с подвижным магнитом, и две катушки преобразователя, выводы которых распаяны на вилку XI. К головке через накидные контакты Х2— Х6 подключены вилка Х7 для соединения с усилителем и магнитоуправляемые контакты S2, S3, автоматически замыкающие выводы при поднятом звукоснимателе. Работой контактов S2, S3 управляют катушки L2, L3, установленные на основании тонарма под кожухом.
В тонарме установлен фотоэлектрический датчик автостопа на светодиоде VD31 и фоторезисторе R25. Срабатывание датчика происходит под действием подвижного светового экрана, помещенного между светодиодом и фоторезистором. Розетка Х8 и вилка Х9 предназначены для подключения тонарма к электроигрывателю.
Дискриминатор автостопа (ДА) отслеживает скорость изменения напряжения на датчике, изменяющуюся пропорционально скорости углового перемещения тонарма, и управляет срабатыванием магнитоуправляемого контакта S1.
Принцип работы ДА следующий. При нахождении иглы звукоснимателя в зоне записи датчик автостопа (фоторезистор R25) освещен и имеет конечное значение сопротивления, транзисторы VT1 и VT2 находятся в активном режиме, конденсатор С1 заряжен. При прохождении иглой ЗС зоны выводных канавок датчик закрывается шторкой, освещенность датчика уменьшается, его сопротивление увеличивается, транзисторы VT1 и VT2 входят в режим насыщения, напряжение на конденсаторе С1 увеличивается. Изменение напряжения через истоковый повторитель передается на дифференцирующее устройство на микросхеме DA1. На выходе дифференцирующего устройства положительный переход напряжения появляется только в том случае, если достаточна скорость изменения сопротивления R25 (следовательно, и напряжение на конденсаторе С1). Необходимая скорость достигается при движении иглы ЗС в зоне выводных канавок грампластинки.
При появлении положительного напряжения на выходе дифференцирующего устройства срабатывает ключ на транзисторе VT5, подается питание на катушку L1, контакты геркона S1 размыкаются и разрывают цепь общего провода питания. В результате размыкаются магнитоуправляемые контакты S6 (происходит остановка двигателя), S9 (происходит подъем микролифта и обесточивание катушек L2, L3), контакты S2 и S3 возвращаются в исходное положение и шунтируют выводы головки ЗС.
Устройство приводится в исходное состояние установкой ЗС в зону записи и повторным включением микролифта. При этом происходит освещение датчика R25 и шунтирование цепи R7C4. Ключ VT3 замыкается и разряжает конденсатор С2, после чего он вновь заряжается до исходного уровня.
Источник питания обеспечивает электропроигрыватель двухполярным постоянным напряжением ±5 В и напряжением 127 В для устройства освещения меток стробоскопа. Источник содержит двухполупериодный выпрямитель на диодных сборках с емкостным фильтром С9С10, тороидальный понижающий трансформатор Т1, устройство импульсного освещения меток стробоскопа, предохранитель FU1 и двухполюсный выключатель сети S10, S11 с искрогасящей цепочкой C12C13R30, резистор которой одновременно защищает предохранитель FU1 от бросков тока в момент включения сети.
Метки стробоскопа освещаются тиратроном с холодным катодом Н1, имеющим яркое оранжевое свечение. Для достижения четкого контура меток длительность вспышек тиратрона выбрана 0,7 мс с периодичностью 20 мс. Короткую длительность свечения тиратрона обеспечивает включенная в его катод ключевая схема на транзисторе VT1. Входные импульсы ключевой схемы формируются из переменного напряжения сети диодным ограничителем R1VD1 и дифференцирующей цепью С1— входное сопротивление транзистора VT1. Диод VD3 защищает транзистор от отрицательных импульсов. Анодное питание тиратрона обеспечивается выпрямителем на диоде VD2 и сглаживается конденсатором С2. Конденсатор СЗ стабилизирует работу устройства.
Режимы работы транзисторов по постоянному току приведены в табл. 4.4. Конструкция. Электропроигрыватель имеет следующие конструктивно законченные функциональные части: двигатель, тонарм, головку ЗС, узлы органов управления, микролифта, стробоскопа, а также очиститель грампластинок. Их расположение в электропроигрывателе показано на рис. 4.9, а устройство — на рис. 4.10—4.17.
Взаимодействие основных функциональных узлов и механизмов поясняется кинематической схемой, приведенной на рис. 4.11.
Двигатель состоит из неподвижного 18-пазо-вого статора (рис. 4.12) с лучевыми трехсекционными обмотками (силовой и тахогенераторной) и вращающегося внешнего ротора с многополюсным (6 пар полюсов) кольцевым магнитом 5. Питание секций силовой обмотки осуществляется прямоугольными импульсами от электронного коммутатора 13, управляемого тремя фотодатчиками положения ротора 14. Втулка 8 образует с валиком 6 подшипник скольжения. Опорой валика служит шарик 10, вставленный в гайку 11. Освещение фотодатчиков положения ротора осуществляется импульсно через щели в диафрагме ротора 4.
Экран 2 выполнен из магнитомягкого металла и предназначен для защиты головки ЗС от электромагнитного поля двигателя. Электрическое соединение двигателя с электропроигрывателем — разъемное.
Тонарм (рис. 4.13) состоит из тонкостенной трубки с держателем головки 1, демпфера 10, противовеса 11, вертикального кольца 4 с узлом прижимной силы 7, основания с фотоэлектронным датчиком автостопа 17 и узлом компенсатора скатывающей силы 14. В горизонтальное кольцо тонарма запрессованы призмы опирающиеся на подушку 3. Винты 6 предупреждают случайное снятие горизонтального кольца с подушек. Демпфер представляет собой тонкостенный шаровой резервуар, заполненный вязкой жидкостью— глицерином. Для регулировки статического положения ЗС относительно горизонтальной и вертикальной осей использован принцип подстроечного смещения центра массы. Прижимная сила создается закручиванием спиральной пружины. Компенсация скатывающей силы производится натяжением пружины 19. Датчик автостопа состоит из светодиода и фоторезистора, работой которых управляет шторка, жестко связанная с осью горизонтального вращения тонарма. Основание тонарма содержит два шарикоподшипника 1 и 8 (рис. 4.14) и два кольцевых магнита 3. Магниты установлены одноименными полюсами навстречу друг другу и образуют магнитную опору тонарма. Винт смещает обойму 4 и вместе с ней нижний магнит опоры, в результате чего изменяется высота установки тонарма. Стопорный винт 5 фиксирует настроенное положение магнитной опоры тонарма. Электрическое соединение тонарма с электропроигрывателем — разъемное.
Головка ЗС (рис. 4.15) состоит из преобразователя и съемной вставки. Подвижная система вставки содержит иглодержатель 2 с алмазной иглой 1 на одном конце и миниатюрным высокоэффективным магнитом 3 — на другом. Магнит помещен внутрь элемента гибкости 4 и зафиксирован капроновой нитью 5.
Подвижная система вместе с магнитом помещается в зазоре между полюсными наконечниками магнитопроводов, установленными под углом 90° друг к другу. При колебаниях магнита происходит изменение магнитного потока в магнитопроводах, обусловливающее возникновение ЭДС в расположенных в них катушках. Для защиты иглы от случайных ударов вставка имеет поворотный козырек с фиксацией его положения.
Преобразователь заключен в пермаллоевый экран, устраняющий влияние внешних электромагнитных полей. Электрическое соединение головки с тонармом — разъемное, посредством штыревых выводов и накидных контактов.
Узел органов управления (рис. 4.16) представляет собой блок переключателей радиального действия с совмещенной осью. Наружная часть блока закрыта декоративным диском 4, в центре которого помещены ручка переключателя частоты вращения 2, индикаторы включения электропроигрывателя 15 (рис. 4.10) и режима работы микролифта 13 (рис. 4.10), а с краю три рычага управления работой электропроигрывателя. Система рычагов 7 (рис. 4.16) собрана на валике 8, закрепленном в основании 9. Снизу основания установлены плата с магнитоуправляемыми контактами 10 и плата с микропереключателями 11. На хвостовиках трех рычагов закреплены пружиной-держателем 6 магниты 5, воздействующие на магнитоуиравляемые контакты. Рычаг включения сети приводит в действие непосредственно микропереключатели.
Узел микролифта (рис. 4.17) автоматически опускает и поднимает звукосниматель. Узел состоит из поршня 6, помещенного в трубку 5, пружины опускания 7 и подъема 1, электромагнита 2 с рычагом 3 и платы с магнитоуправляемым контактом 10. Для достижения требуемой скорости микролифта использована полиметил-силоксановая смазка рабочих поверхностей трубки и поршня, создающая вязкое трение. На верхнюю часть поршня надета насадка 4, на которую опирается горизонтальное кольцо тонарма. Положение втулки 8 определяет исходное сжатие пружины и скорость опускания поршня. Скорость его подъема зависит от натяжения пружины подъема. На нижнюю часть поршня надета насадка с магнитом 9, коммутирующим магнитоуправляемый контакт, при срабатывании которого размыкаются выводы звукоснимателя и изменяется режим питания электромагнита. Ход поршня 2,5+-0,1 мм, время опускания 2...5 с, время подъема вдвое меньше времени опускания. Узел стробоскопа предназначен для визуального контроля частоты вращения диска. Он состоит из устройства ФИ для управления зажиганием тиратрона, самого тиратнона и световода для передачи светового излучения от тиратрона на метки стробоскопа, расположенные на ободе диска, чем обеспечивается возможность контроля частоты вращения на расстоянии.
Очиститель грампластинок (см. рис. 4.10) содержит противовес, проволочный кронштейн, валик с бархатной тканью и щеточку для удаления пыли из канавок.
Кроме рассмотренных функциональных частей снизу на панели электропроигрывателя размещены тороидальный силовой трансформатор, плата с элементами источника питания и элементы освещения стробоскопа.
Моточные данные катушек индуктивности и силового трансформатора приведены в табл. 4.5.

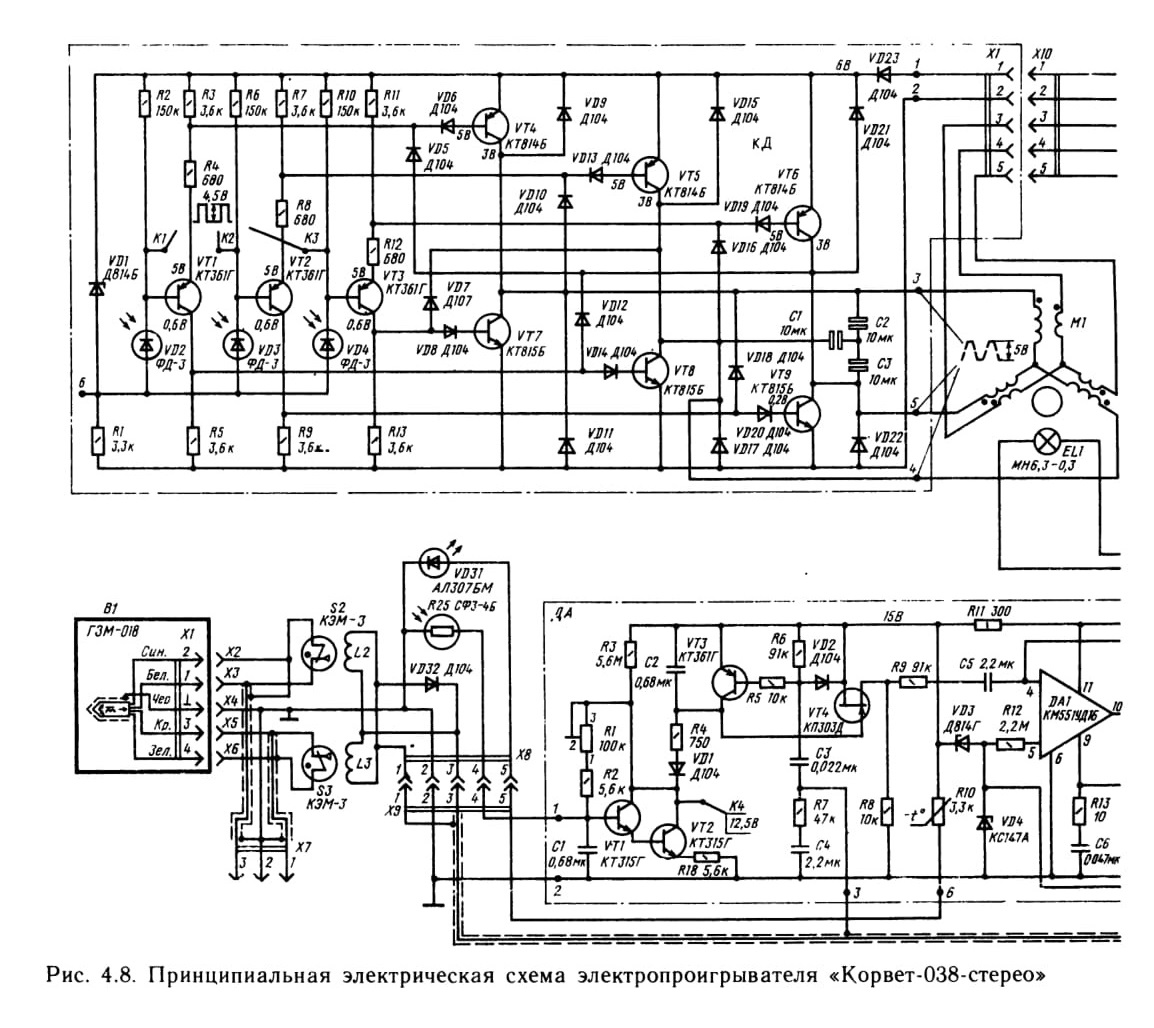

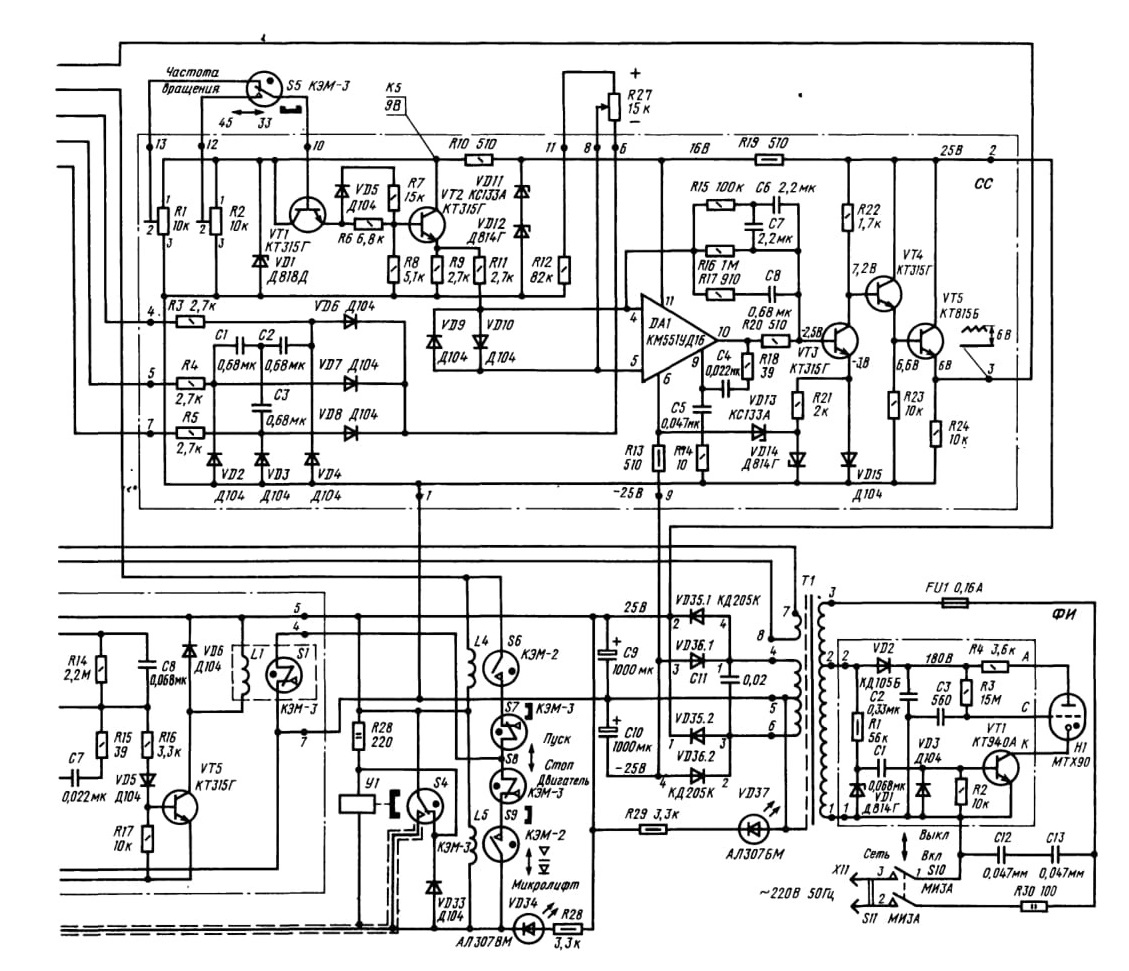

Рис. 4.8. Принципиальная электрическая схема электропроигрывателя «Корвет-038-стерео»

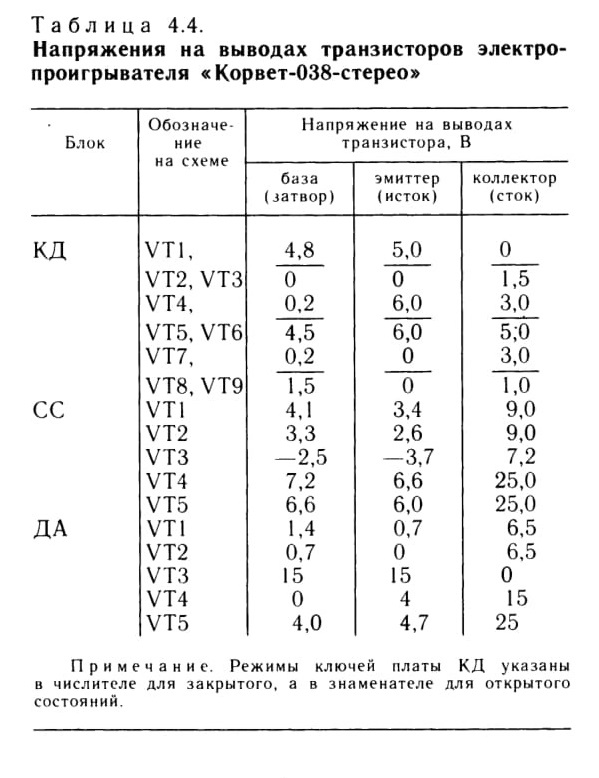

Таблица 4.4. Напряжения на выводах транзисторов электропроигрывателя «Корвет-038-стерео»
Примечание. Режимы ключей платы КД указаны в числителе для закрытого, а в знаменателе для открытого состояний.

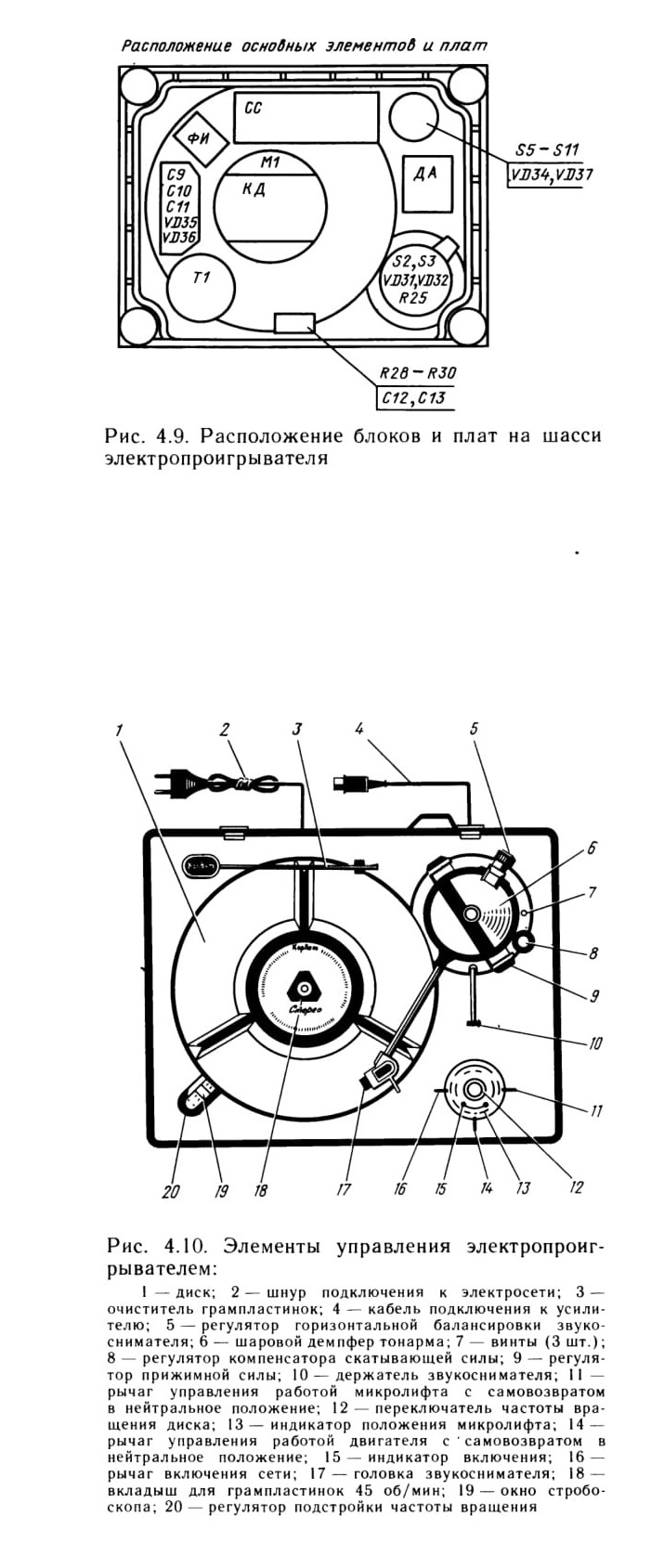

Рис. 4.9. Расположение блоков и плат на шасси электропроигрывателя
Рис. 4.10. Элементы управления электропроигрывателем:
Разборка и сборка электропроигрывателя. При отыскании неисправностей и замене дефектного узла может возникнуть необходимость в разборке электропроигрывателя и его составных частей.
Для разборки электропроигрывателя необходимо: вынуть вилку шнура питания из штепсельной розетки электросети; вынуть из пазов петель полупрозрачную крышку; убедиться в том, что ЗС закреплен в держателе (см. рис. 4.10), игла защищена поворотным козырьком; подняв вверх, снять с оси очиститель грампластинок; слегка покачивая и поднимая вверх, снять с вала двигателя диск, закрывающий доступ к держателю предохранителей, к патрону с лампочкой освещения фотодатчиков положения ротора и к маслопроводному отверстию для смазки двигателя.
Для извлечения предохранителя отвинтить винт и снять защитную крышку, затем нажать на головку держателя предохранителя и повернуть ее влево, после чего она под действием внутренней пружины легко вынимается из патрона вместе с предохранителем.
Для извлечения лампочки двигателя необходимо, потянув вверх, снять с держателя патрон и вывинтить из него лампочку.
Для предотвращения снятия призм горизонтального кольца (см. рис. 4.13) с подушек вертикального кольца следует заложить прокладку из бумаги или картона между шаром демпфера и вертикальным кольцом.

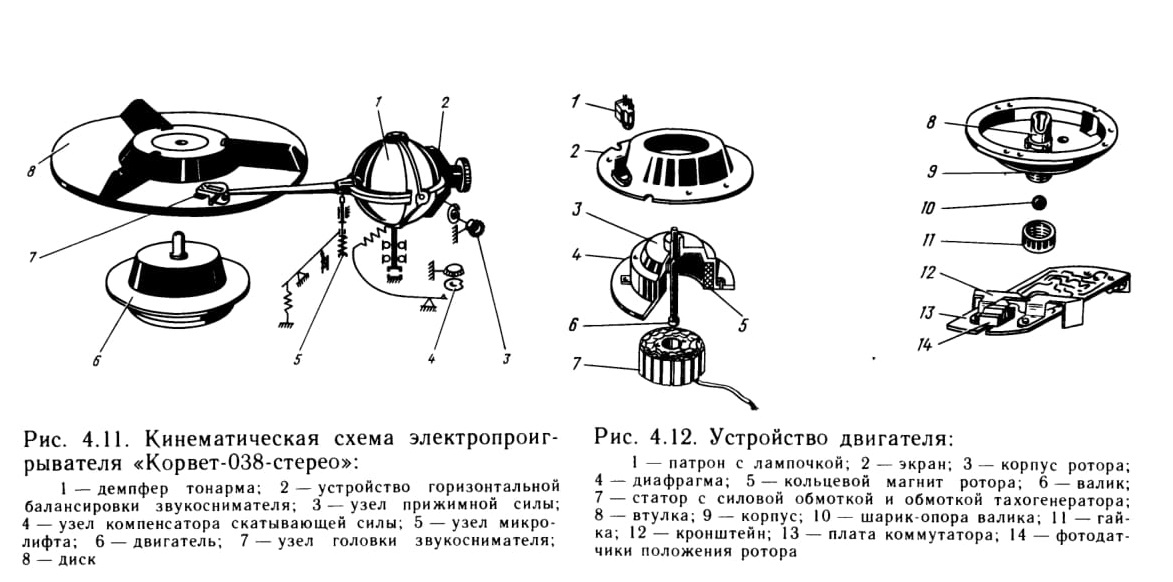

Рис. 4.11. Кинематическая схема электропроигрывателя «Корвет-038-стерео»: 1 — демпфер тонарма; 2 — устройство горизонтальной балансировки звукоснимателя; 3—узел прижимной силы; 4 — узел компенсатора скатывающей силы; 5 — узел микролифта; 6 — двигатель; 7 — узел головки звукоснимателя; 8 — диск
Рис. 4.12. Устройство двигателя:
1 —патрон с лампочкой; 2 — экран; 3 — корпус ротора; 4 — диафрагма; 5 — кольцевой магнит ротора; 6 — валик;
7 — статор с силовой обмоткой и обмоткой тахогенератора;
8 — втулка; 9 — корпус; 10 — шарик-опора валика; 1 I — гайка; 12 — кронштейн; 13 —плата коммутатора; 14 — фотодатчики положения ротора

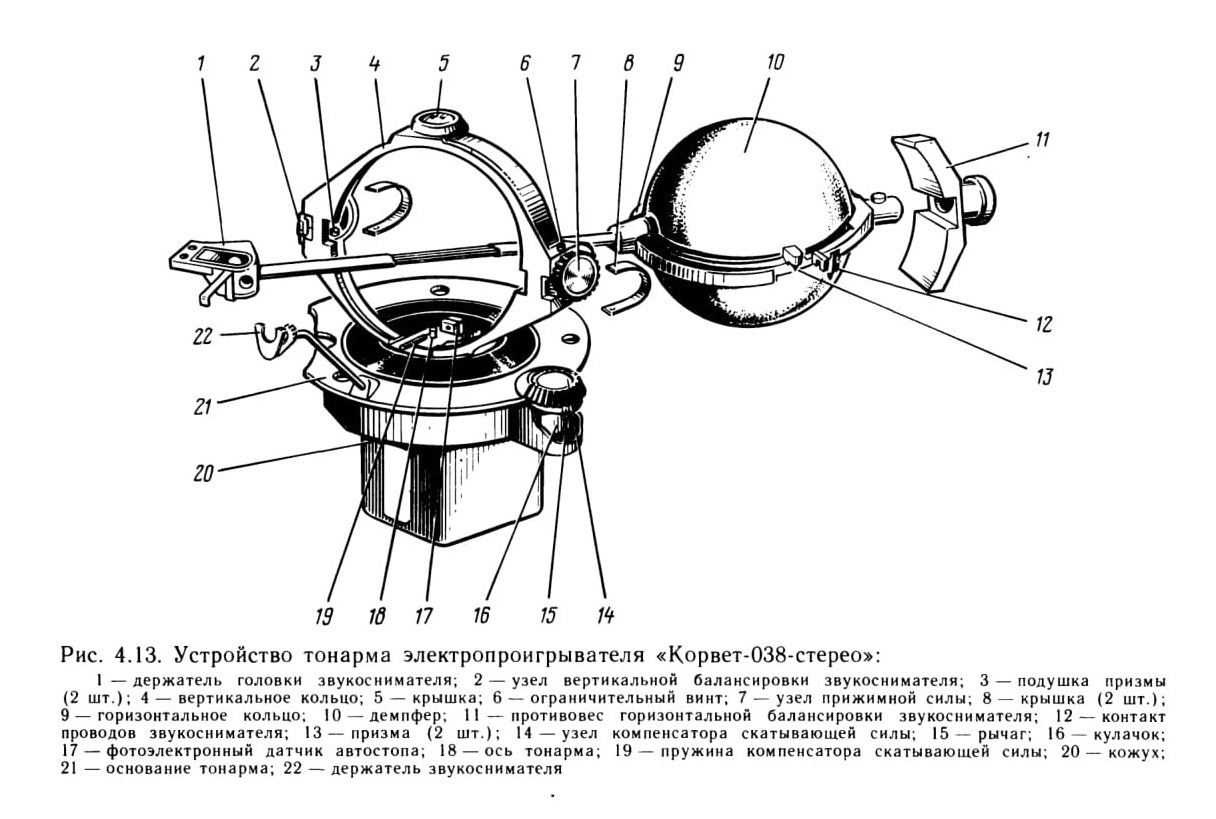

Рис. 4.13. Устройство тонарма электропроигрывателя «Корвет-038-стерео»:
1 — держатель головки звукоснимателя; 2 — узел вертикальной балансировки звукоснимателя; 3 — подушка призмы (2 шт.); 4 — вертикальное кольцо; 5 — крышка; 6 — ограничительный винт; 7 — узел прижимной силы; 8— крышка (2 шт.);
9 — горизонтальное кольцо; 10 —демпфер; II — противовес горизонтальной балансировки звукоснимателя; 12 — контакт проводов звукоснимателя; 13—призма (2 шт.); 14—узел компенсатора скатывающей силы; 15—рычаг; 16 — кулачок; 17 — фотоэлектронный датчик автостопа; 18 — ось тонарма; 19 — пружина компенсатора скатывающей силы; 20 — кожух; 21 — основание тонарма; 22 — держатель звукоснимателя

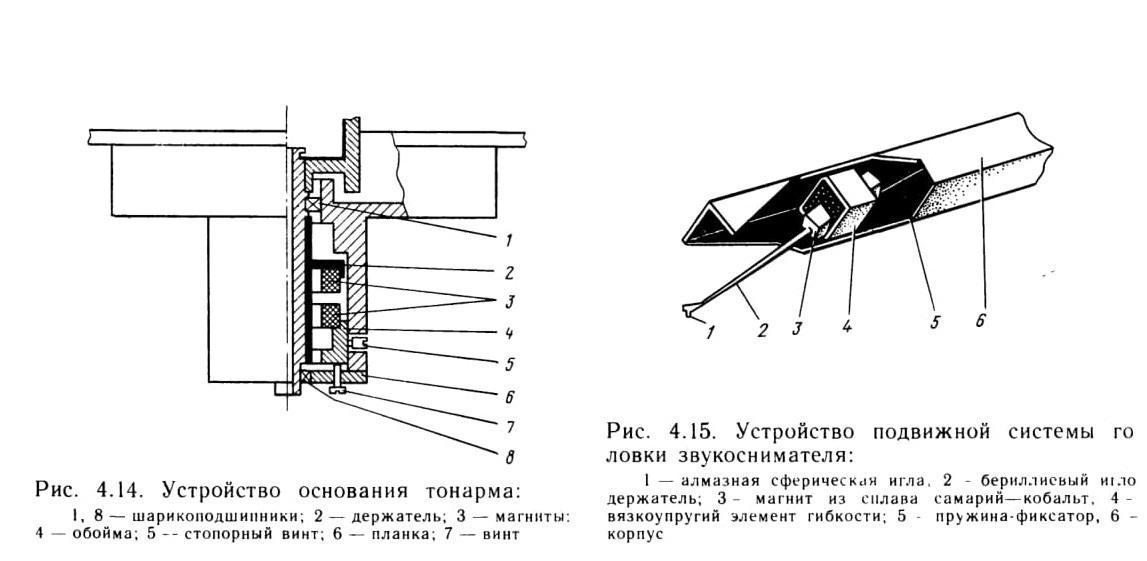

Рис. 4.14. Устройство основания тонарма:
1,8 — шарикоподшипники; 2 — держатель; 3 — магниты 4 — обойма; 5--стопорный винт; 6 — планка; 7 — винт
Рис. 4.15. Устройство подвижной системы го ловки звукоснимателя:
I — алмазная сферическая игла, 2 - бериллиевый иглодержатель; 3 - магнит из сплава самарий—кобальт. 4 -вязкоупругий элемент гибкости; 5 - пружина-фиксатор, 6 -корпус

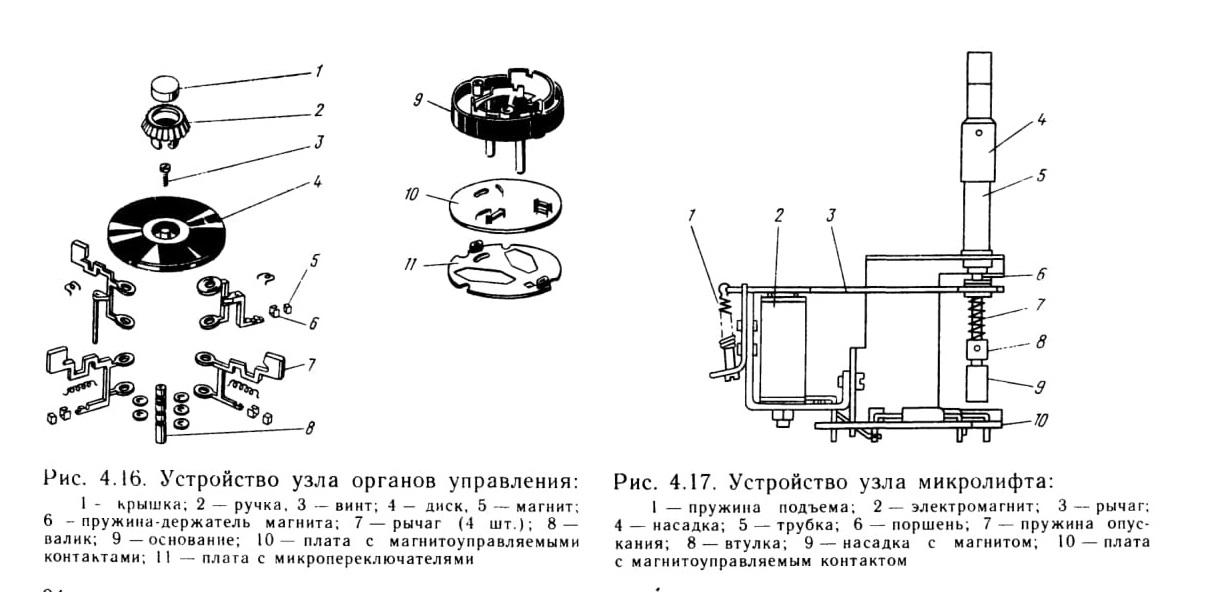

Рис. 4.16. Устройство узла органов управления:
1 - крышка; 2 — ручка, 3 — винт; 4 — диск, 5 — магнит; 6 - пружина-держатель магнита; 7 — рычаг (4 шт.); 8 — валик; 9—основание; 10 — плата с магнитоуправляемыми контактами; 11 — плата с микропереключателями
Рис. 4.17. Устройство узла микролифта:
1 — пружина подъема; 2 — электромагнит; 3 — рычаг; 4 — насадка; 5 — трубка; 6 — поршень; 7 — пружина опускания; 8 — втулка; 9 — насадка с магнитом; 10 — плата с магнитоуправляемым контактом
Если необходимо снять ЗС, то следует отвинтить три винта (см. рис. 4.10), вынуть из розетки вилку кабеля подключения ЗС к ЭП и. поднимая вверх, снять звукосниматель с панели.
Если необходимо снять двигатель, то следует вынуть из розетки вилку соединительного кабеля, снять с держателя патрон с лампочкой, отвинтить четыре винта и снять двигатель.
Для демонтажа узла органов управления и узла микролифта достаточно отвинтить по два винта крепления их к панели.
Для смятия регулятора подстройки частоты вращения отвернуть две гайки, снять крышку, затем вынуть из колодца потенциометр вместе со скобой его крепления.
Сборку электропроигрывателя производят в обратной последовательности.
Для разборки двигателя (см. рис. 4.12)
отвинтить три винта и снять экран 2; потянув вверх, снять ротор 3 вместе с диафрагмой 4, магнитом 5 и валиком 6; отпаять выводы обмоток от платы коммутатора; отвинтить на кронштейне 12 два винта и один винт на противо-ложном конце платы 13, после чего снять плату коммутатора вместе с кронштейном; отвинтить гайку 11 и снять шарик 10; отвинтить три крепежных винта и снять статор 7.
Сборку двигателя производят в обратной последовательности. При установке нового статора необходимо обратить внимание на ориентацию ого первого зубца — маркировочная точка красного цвета должна находиться на одной оси с блоком фотодатчиков положения ротора.
Для разборки звукоснимателя, потянув на себя, вынуть из головки ЗС съемную вставку; аккуратно пинцетом снять со штыревых выводов головки накидные контакты соединительных проводов тонарма; отвинтить на держателе головки два крепежных винта и снять головку; снять крышки 8 (см. рис. 4.13), аккуратно пинцетом снять с переходных колодок накидные контакты 12 соединительных проводов тонарма, отвернуть на 2—3 оборота гайку и отсоединить от горизонтального кольца пружину узла прижимной силы 7; отвернуть на 3—4 оборота ограничительные винты 6, приподнять горизонтальное кольцо так, чтобы призмы 13 были выше подушек 3, и снять горизонтальное кольцо 9 вместе с демпфером 10, противовесом 11, трубкой и держателем головки звукоснимателя 1; вывести из зацепления и снять пружину 19; отвинтить крепежные винты и снять кожух 20; отпаять на плате с магнитоуправляемыми контактами, замыкающими выводы звукоснимателя в нерабочем положении игры, соединительные провода тонарма, отвинтить крепежные винты и снять эту плату вместе с кронштейном; отвинтить крепежные винты и снять с оси тонарма планку 6 (см. рис. 4.14) вместе с шарикоподшипником 8; отвернуть на 2—3 оборота стопорный винт 5 и снять с оси тонарма обойму 4 вместе с нижним магнитом; вывинтить держатель 2 вместе с верхним магнитом 3 и вынуть из основания вертикальное кольцо вместе с осью; вынуть из основания верхний шарикоподшипник 1.
Сборку ЗС производят в обратной последовательности.

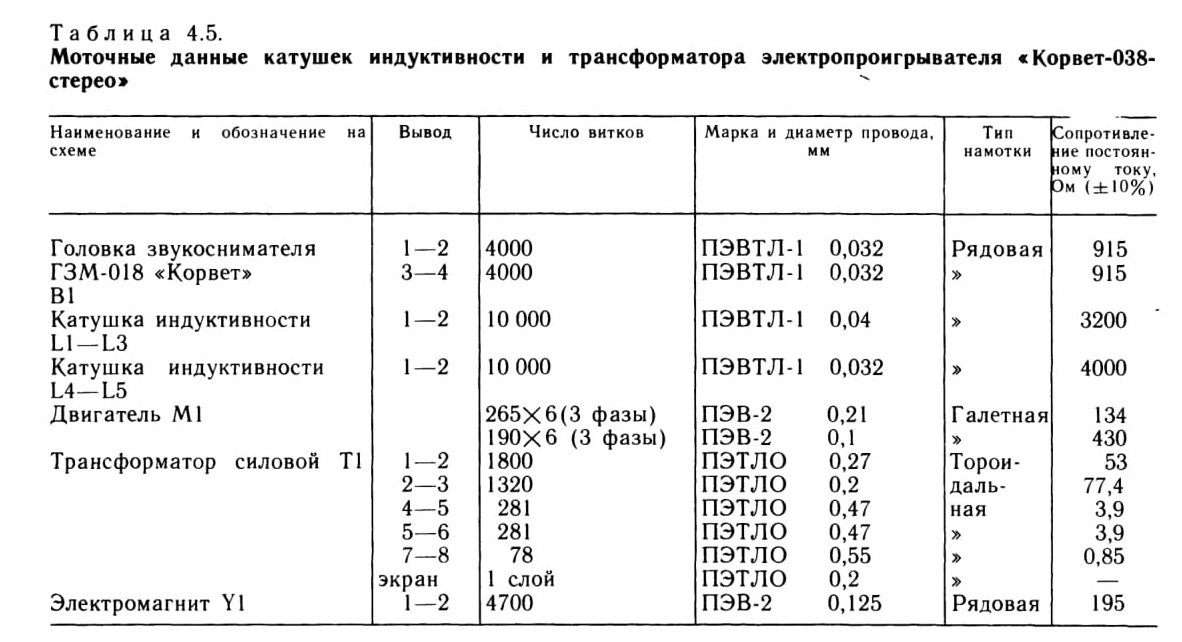

Таблица 4.5.
Моточные данные катушек индуктивности и трансформатора электропроигрывателя сКорвет-038-стерео»
