Усилитель «АМФИТОН AJ-01-У-СТЕРЕО»: конструкция, сборка и разборка (1984 год)

Раздел 5 УСИЛИТЕЛИ И ЭКВАЛАЙЗЕРЫ

Усилитель «АМФИТОН AJ-01-У-СТЕРЕО»: конструкция, сборка и разборка (1984 год)

Усилитель «Амфитон AJ-0I-У-стерео» предназначен для стерео- и монофонического высококачественного усиления и коммутации звуковых сигналов бытовой радиоэлектронной аппаратуры.

Усилитель обеспечивает:

работу с различными источниками моно- и стереофонических программ, имеющих уровень выходного сигнала 2,5^+2,5...200^+5° мВ; с помощью одной из двух пар АС;

прослушивание звуковой программы на головные стереотелефоны;

ступенчатое уменьшение выходного уровня на 20 дБ;

тонкомпенсированную регулировку громкости с возможностью отключения цепей тонкомпенсации;
оперативное подключение фильтров верхних и нижних частот, позволяющих уменьшить влияние низкочастотных и высококачественных шумов, вносимых некоторыми источниками программ;

корректировку частотной характеристики по верхним, средним и нижним частотам;

подключение двух магнитофонов в режим «Запись-воспроизведение» (заленточный контроль);

защиту усилителей мощности от перегрузки и короткого замыкания в нагрузке;

подключение двух магнитофонов в режим «Запись-воспроизведение» (заленточный контроль), марная потребляемая мощность которых не превышает 100 Вт.

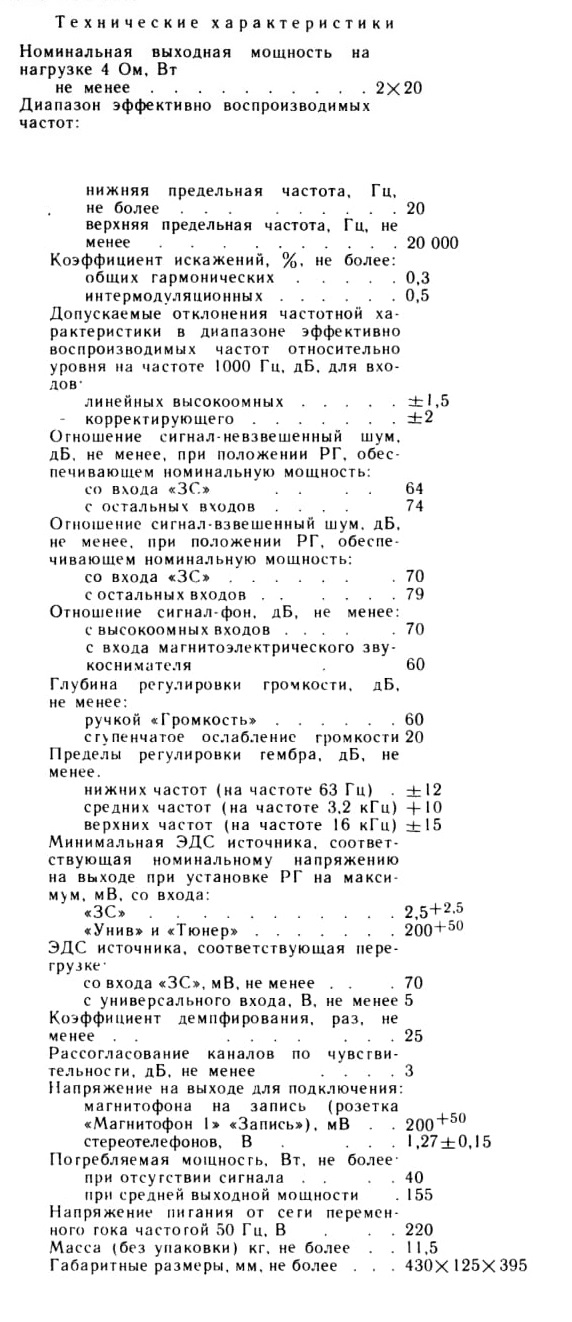

Технические характеристики

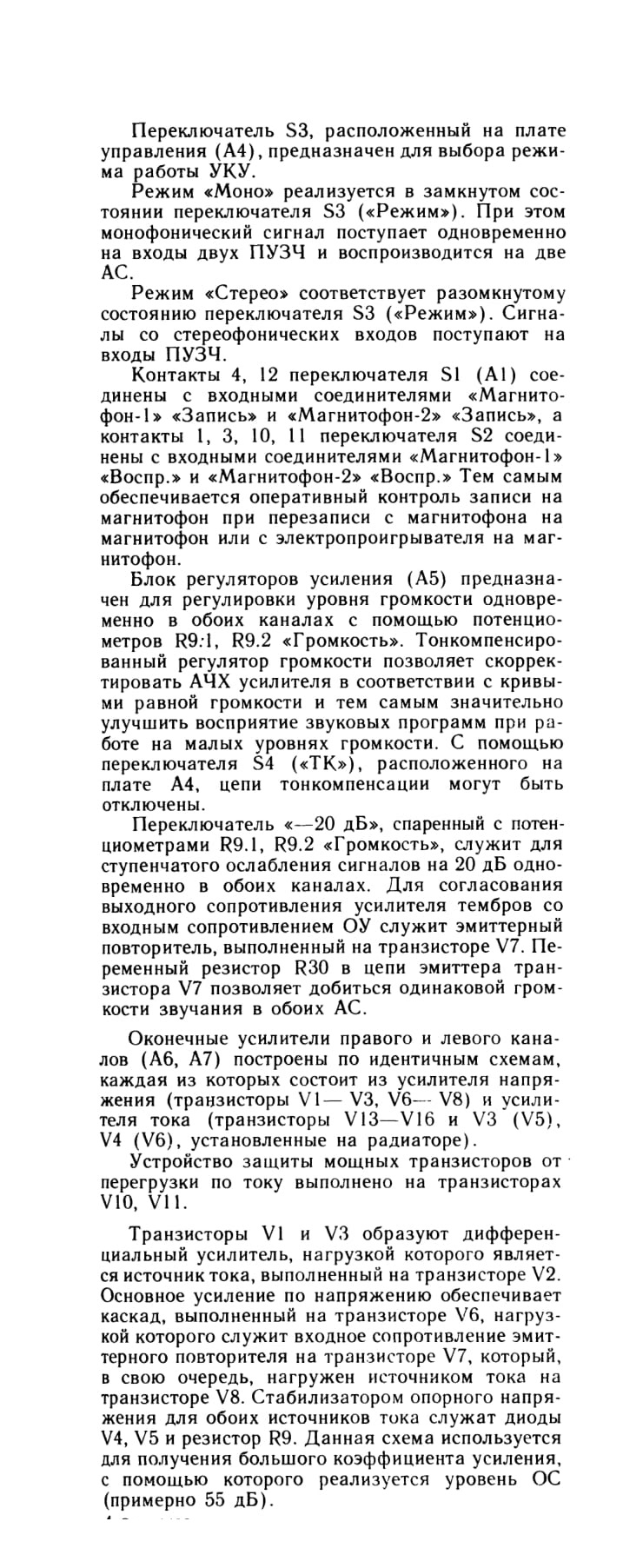

Принципиальная схема. Усилитель состоит из следующих функциональных блоков и плат (рис. 5.1): блок корректирующих усилителей (А1), узел входов (А2), узел предварительных усилителей (АЗ), плата управления (А4), плата регулятора громкости (А5), оконечные усилители (А6, А7), блок защиты (А8), узел перегрузки (А9), блок питания (А10). Сигнал от магнитоэлектрического звукоснимателя поступает на вход корректирующего усилителя (вход «ЗС»), соединитель XI блока А1.

Сигналы с уровнем 250 мВ от тюнера и универсального источника поступают соответственно на входы «Тюнер» (ХЗ), «Унив» (Х2).

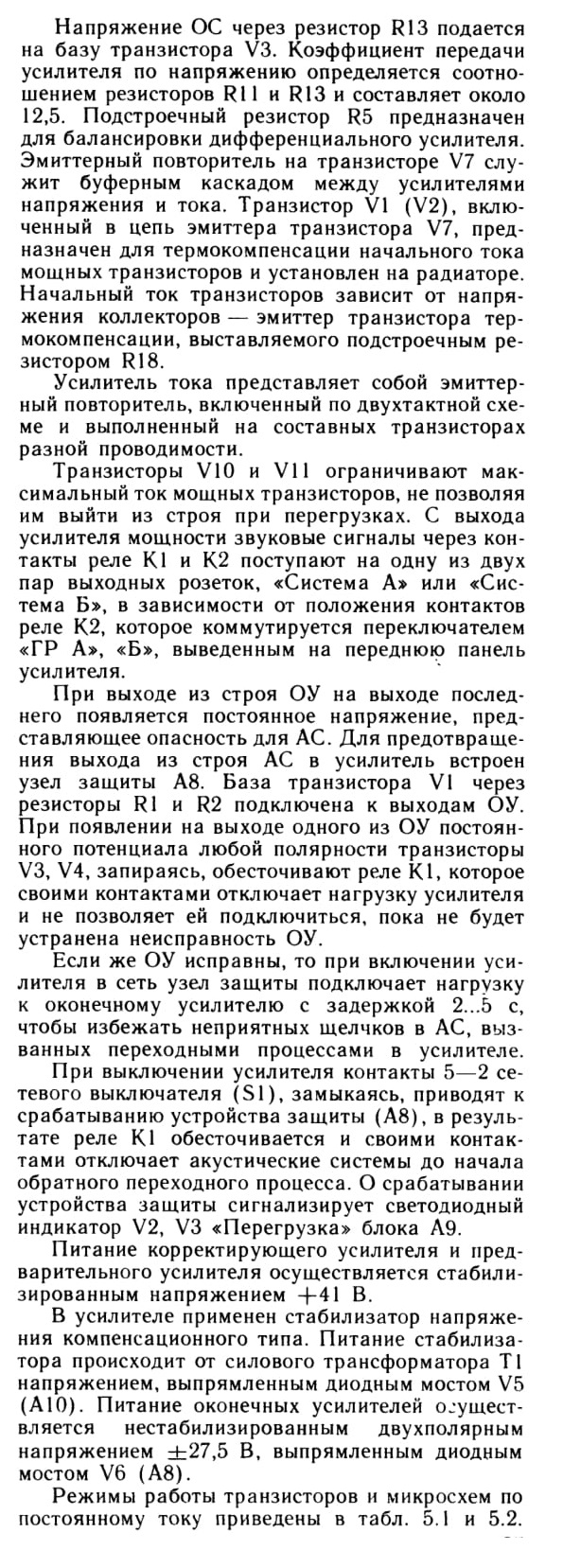

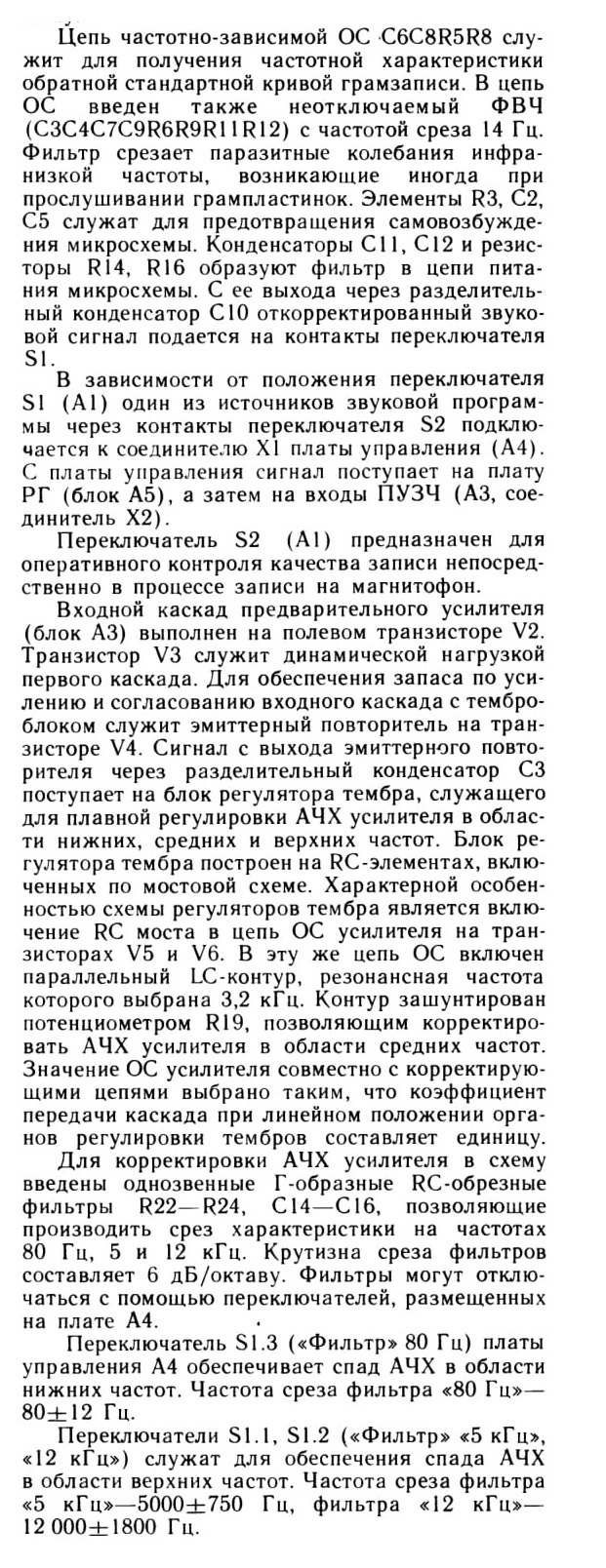

Корректирующий усилитель выполнен на микросхеме К553УД1А. Рабочая точка микросхемы задается резистивным делителем R14R15. Постоянное напряжение через резистор R2 подается на неинвертирующий вход микросхемы (вывод 5), при этом постоянное напряжение на ее выходе (выводе 10) должны быть равно подаваемому.

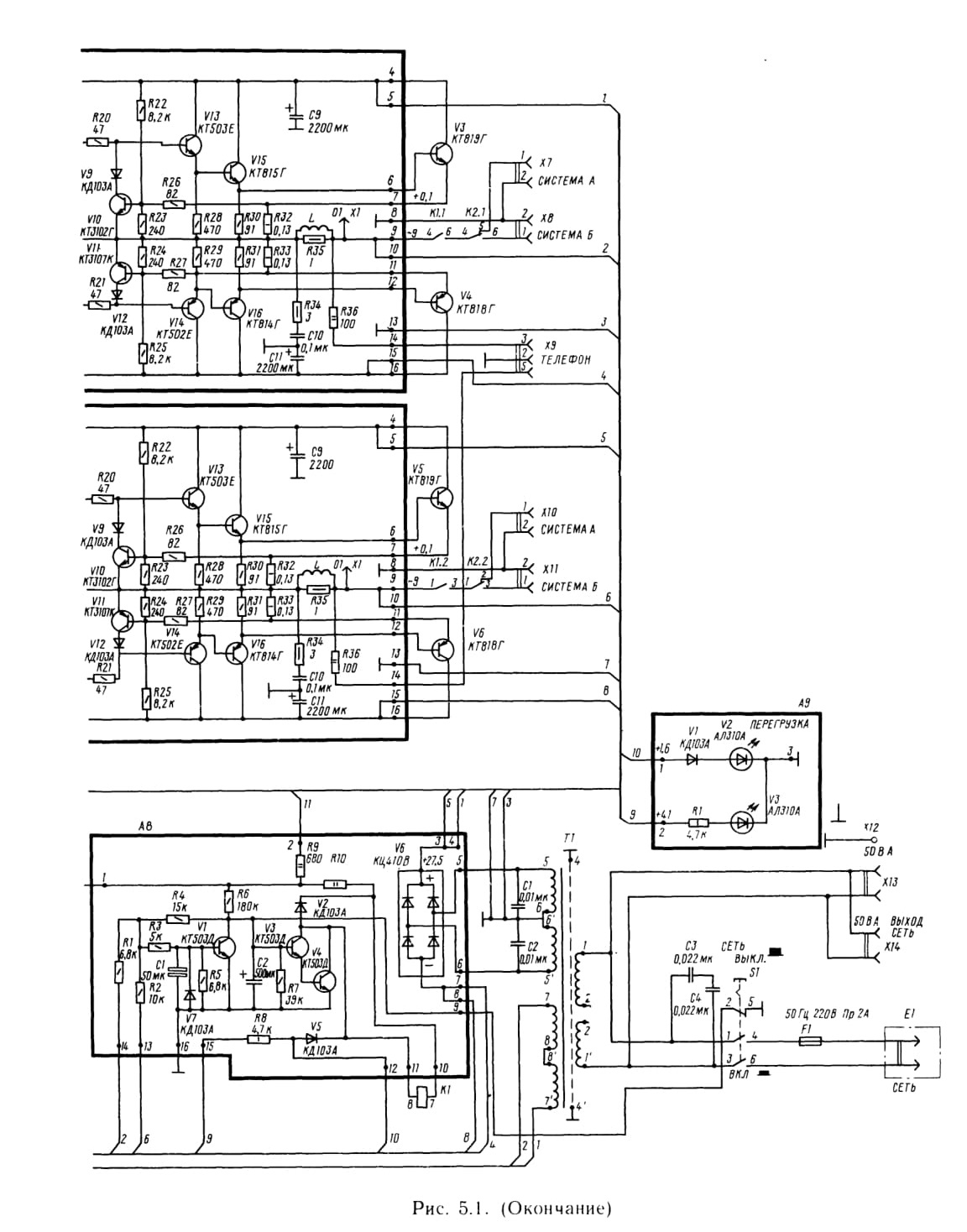

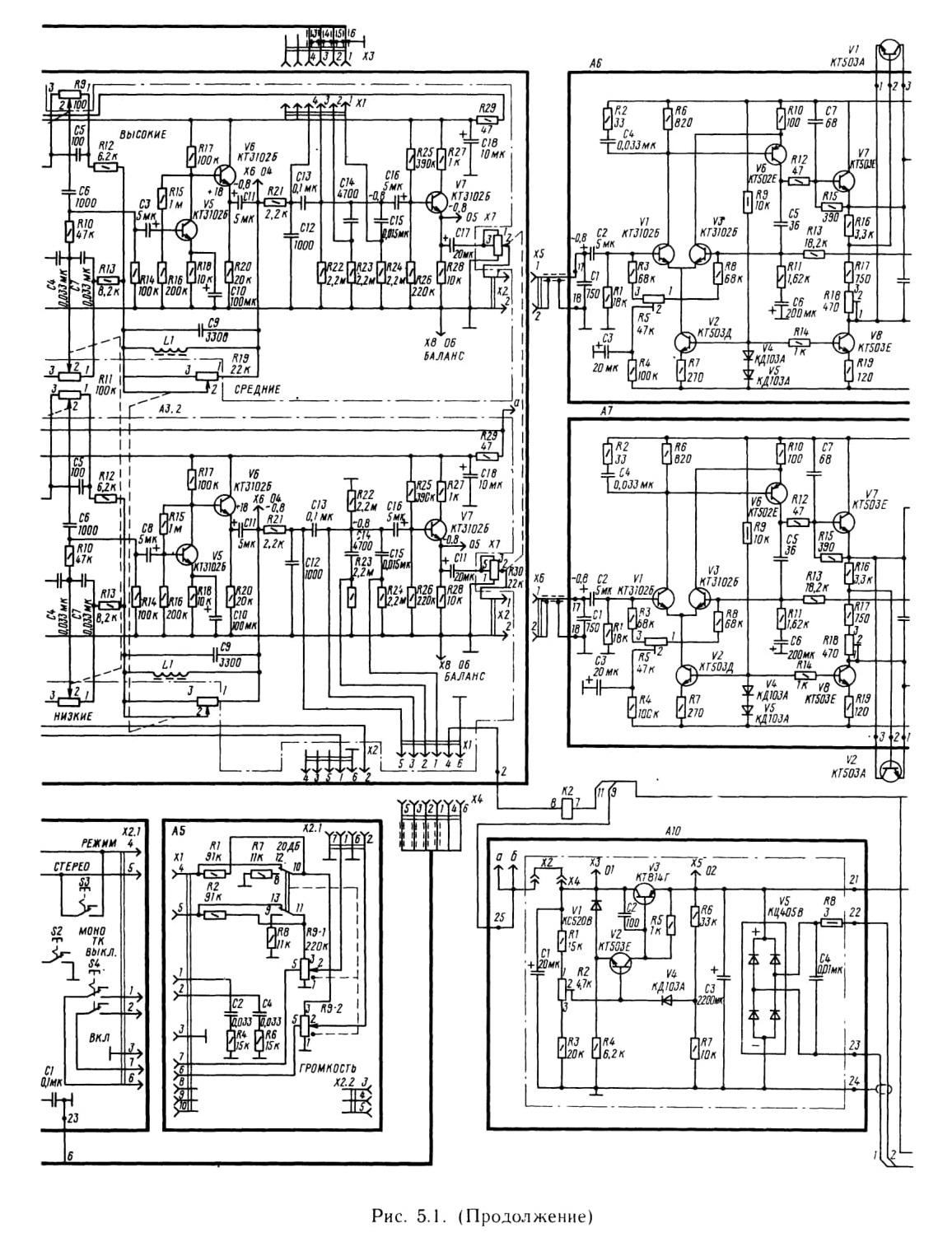

Рис. 5.1. Принципиальная электрическая схема усилителя «Амфитон-Аj-01-стерео»

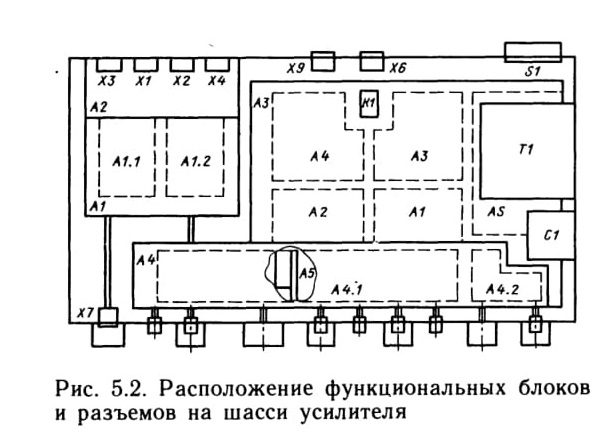

Рис. 5.2. Расположение функциональных блоков и разъемов на шасси усилителя

Конструкция. Усилитель выполнен в металлическом корпусе и конструктивно состоит из следующих основных частей: функциональных узлов, блоков и печатных плат (А1— А10), каркаса усилителей, нижней и верхней крышек, передней и задней панелей. Боковые стенки каркаса служат для соединения передней и задней панелей, обеспечивая тем самым жесткость конструкции. Для данной конструкции характерно отсутствие шасси; детали и узлы устанавливаются на переднюю, заднюю панели и боковые стенки. Размещение узлов в усилителях показано на рис. 5.2.

На задней панели расположены: переключатель напряжения сети типа ПНСК-1, сетевые розетки, четыре соединителя типа РВНЧ-2Г1, корпусная клемма прибора. К передней панели крепится розетка СГ5-Р для подключения стереотелефонов. В левой части на боковой стенке расположены силовой трансформатор в экране и конденсатор фильтра питания. Крепление их к боковой стенке осуществляется винтами. Расположение радиоэлементов на печатных платах функциональных блоков приведено на рис. 5.3. .

Узел управления служит для соединения и коммутации электрических цепей усилителя. На плате установлены кнопочные переключатели типов П2К, ПКн41, расположение которых зависит от компоновки передней панели усилителя.

Плата и выходные транзисторы ОУ каждого канала установлены на радиаторах охлаждения. Плата узла защиты находится на радиаторе охлаждения. Крепление радиаторов к боковым стенкам каркаса и печатных плат к радиатору осуществляется винтами. Соединение функциональных узлов в усилителе производится с помощью жгутов и соединителей типа СНП40.

Моточные данные силового трансформатора и катушки индуктивности L1 блока АЗ приведены в табл. 5.3.

Фальшпанель, нижняя и верхняя крышки, изготовленные из листового металла с лакокрасочным покрытием, выполняют в усилителе защитно-декоративные функции.

Разборка и сборка усилителя. Для разборки усилителя отвинтить винты крепления поддона, снять его, отвинтить винты крепления крышки и снять ее.

Для полной разборки усилителя и снятия передней фальшпанели отвинтить стопорные винты органов управления, расположенные на передней

панели, снять ручки управления, отвинтить винты крепления кольца, расположенного под ручкой «Громкость», снять его, отвинтить на боковых стенках прибора винты крепления фальшпанели, снять фальшпанель. Этим обеспечивается доступ ко всем элементам усилителя.

Сборка усилителя производится в обратной последовательности.

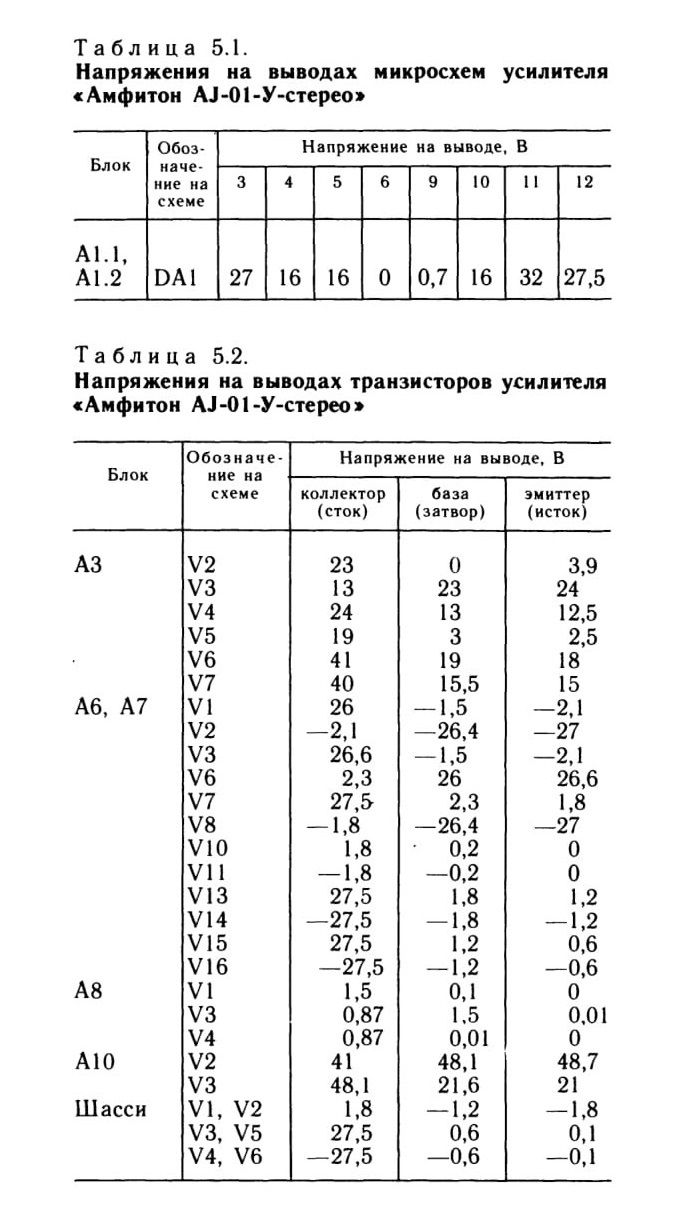

Таблица 5.1. Напряжения на выводах микросхем усилителя «Амфитон AJ-01-У-стерео»

Таблица 5.2. Напряжения на выводах транзисторов усилителя «Амфитон AJ-01-У-стерео»

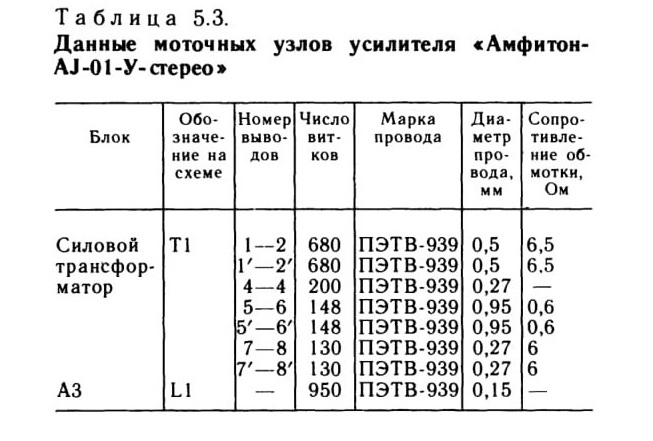

Таблица 5.3. Данные моточных узлов усилителя «Амфитон-AJ-01-У- стерео»

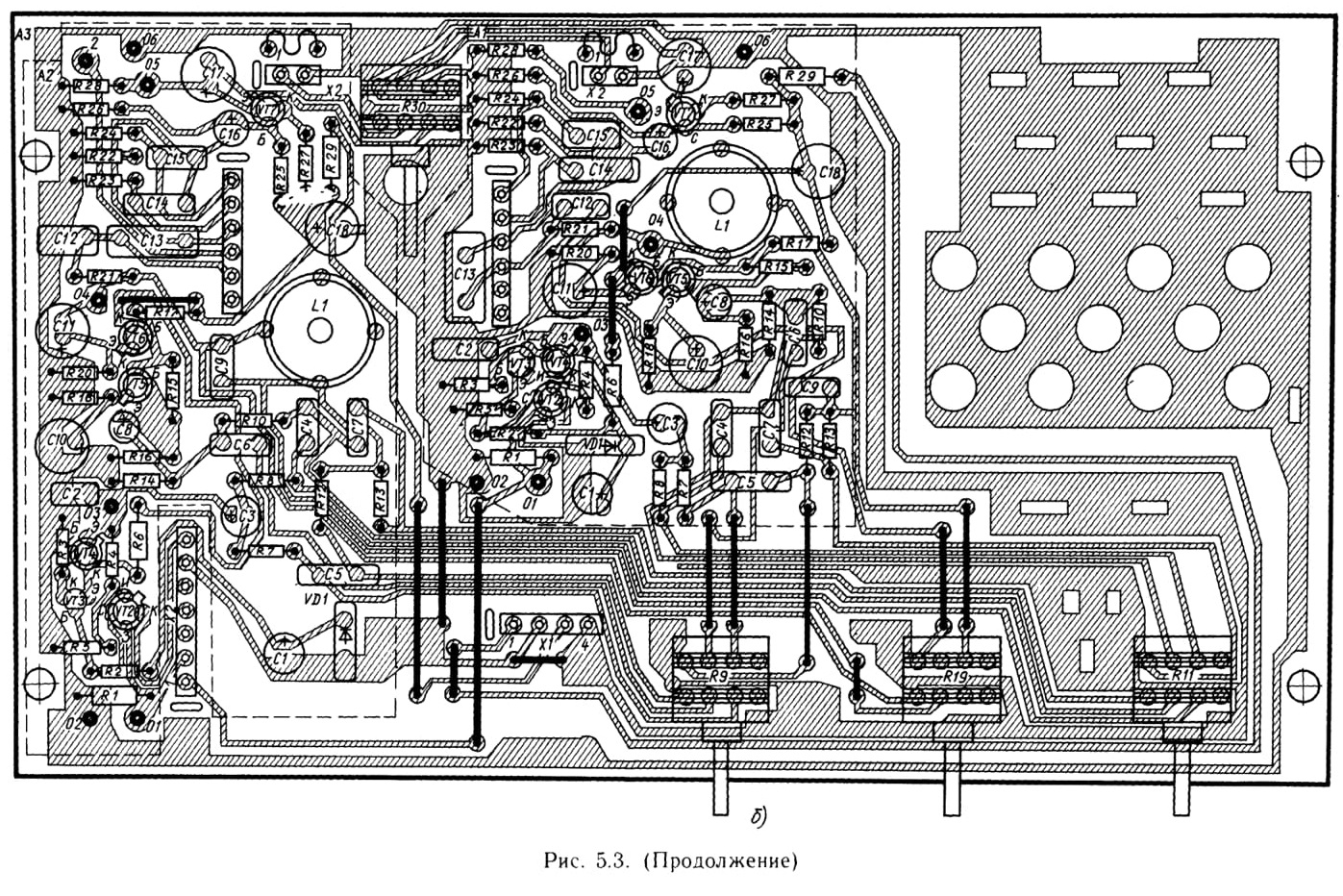

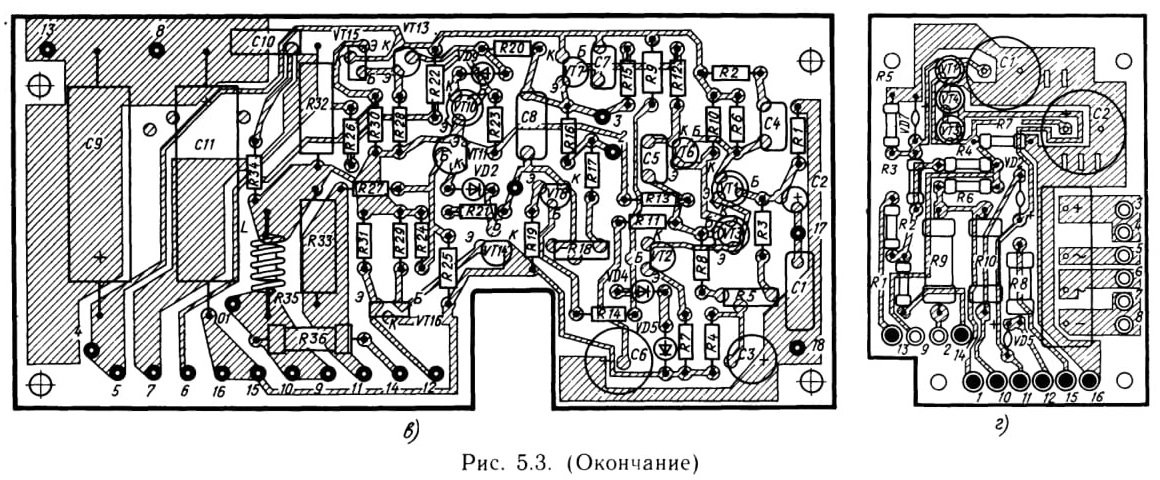

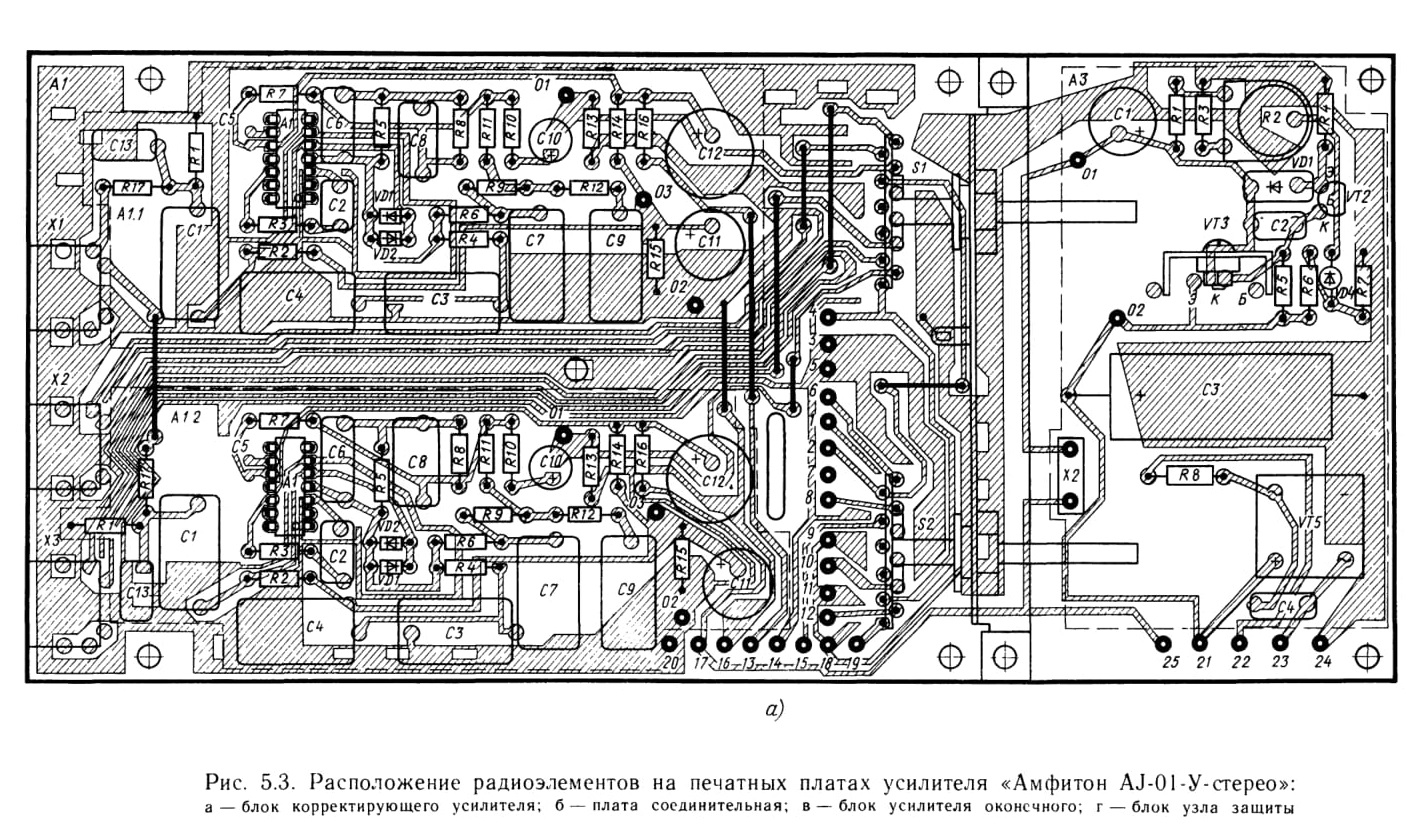

Рис. 5.3. Расположение радиоэлементов на печатных платах усилителя «Амфитон AJ-01-У-стерео»:
а — блок корректирующего усилителя; б — плата соединительная; в — блок усилителя оконечного; г — блок узла зашиты
