«Россия-102-стерео» — стереофонический стационарный электрофон первой группы сложности, предназначен для электроакустического воспроизведения механической звукозаписи с грампластинок всех форматов при номинальных частотах их вращения 331/3 и 45 об/мин.

Электрофон может быть использован для усиления и улучшения качества звучания магнитофонов, телевизоров, а также для записи со стерео- и монофонических грампластинок на внешний магнитофон.

В электрофоне предусмотрена возможность подключения стереотелефонов, микрофона, электромузыкального инструмента и других источников программ, двух дополнительных АС.

Для воспроизведения грамзаписи используется электропроигрывающее устройство 1-ЭПУ-95 СМ с головкой звукоснимателя ГЗМ-105. Электропроигрывающее устройство содержит сбалансированный звукосниматель; устройство регулирования прижимной силы звукоснимателя; микролифт; автостоп; компенсатор скатывающей силы (антискатинг); обеспечивает контроль и точную подстройку частоты вращения диска.

Электрофон комплектуется двумя видами АС: либо «Россия-стерео», либо АС фирмы «Peerless».

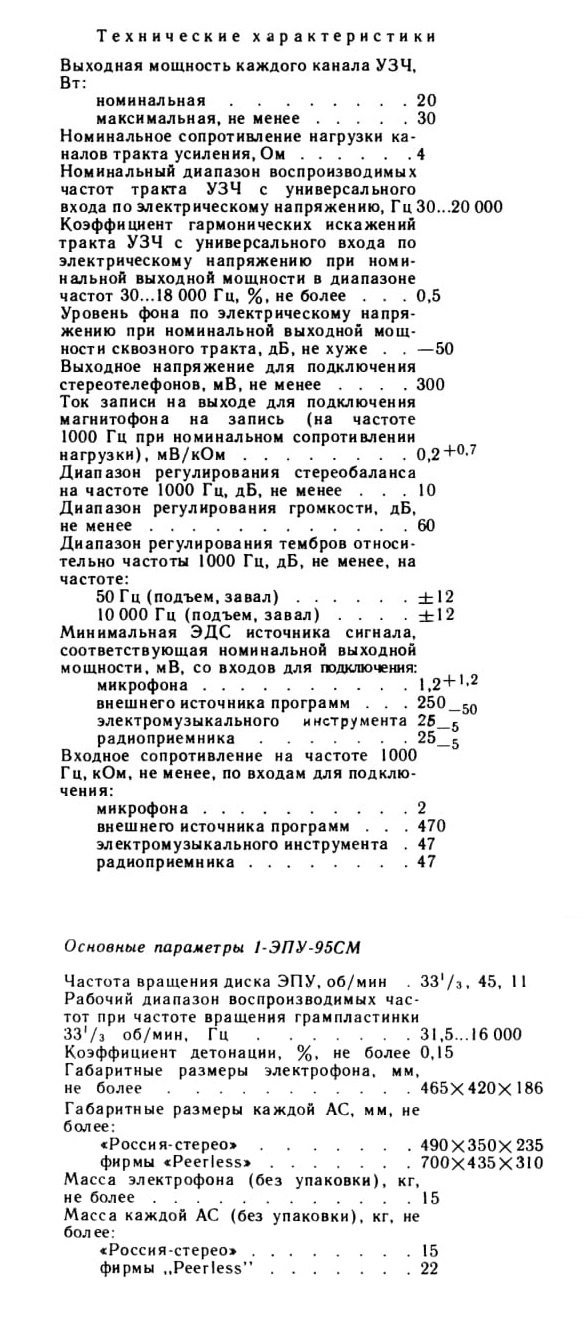

Технические характеристики

Принципиальная схема. Электрофон является стереофоническим устройством, состоящим из двух идентичных каналов (рис. 3.11). Элементы обоих каналов на принципиальной схеме имеют одинаковую маркировку. Первая цифра маркировки соответствует номеру канала (1 — левый канал, 2—правый канал).

Усилительно-коммутационное устройство электрофона построено по функционально-блочному принципу и состоит из следующих блоков: входной коммутации (А1), корректоров (А2), переключателей режимов работ (АЗ), платы соединений (А4). индикации (А5), регуляторов (А6). усилителя мощности (А7).

Блок входной коммутации (А1) предназначен для оперативного подключения к общему каналу усиления собственного источника программы — ЭПУ и различных внешних источников программ: микрофона («Мк»), радиоприемника или телевизора («Вх.1»), электромузыкального инструмента («Вх.2»). Блок состоит из четырех зависимых переключателей S1.1—S1.4, трех розеток XI — ХЗ. Сигналы, поступающие от внешних и внутренних источников программы, коммутируются переключателями на вход блока корректоров (А2), а также осуществляется коммутация цепей коррекции для каждого режима работы.

Блок корректоров (А2) предназначен для дополнительного усиления, корректировки частотной характеристики магнитной головки звукоснимателя ЭПУ и согласования уровней напряжений и сопротивлений источников программ с входным сопротивлением и чувствительностью блока переключателей режимов работ (АЗ). В блоке корректоров находятся два корректирующих усилителя, выполненных на микросхемах К140УД1Б левого и правого каналов.

В цепь ОС усилителей включен резистор R6, к которому параллельно подключаются цепи коррекции частотных характеристик источников программ. Для коррекции частотной характеристики магнитной головки ЗС служит цепочка C5C6R5. К выходу корректирующего усилителя подключен линейный выход электрофона, к которому можно подсоединить внешний магнитофон на запись. С выходов платы корректоров сигналы левого и правого каналов с линейной АЧХ поступают на блок переключателей режимов работ (АЗ).

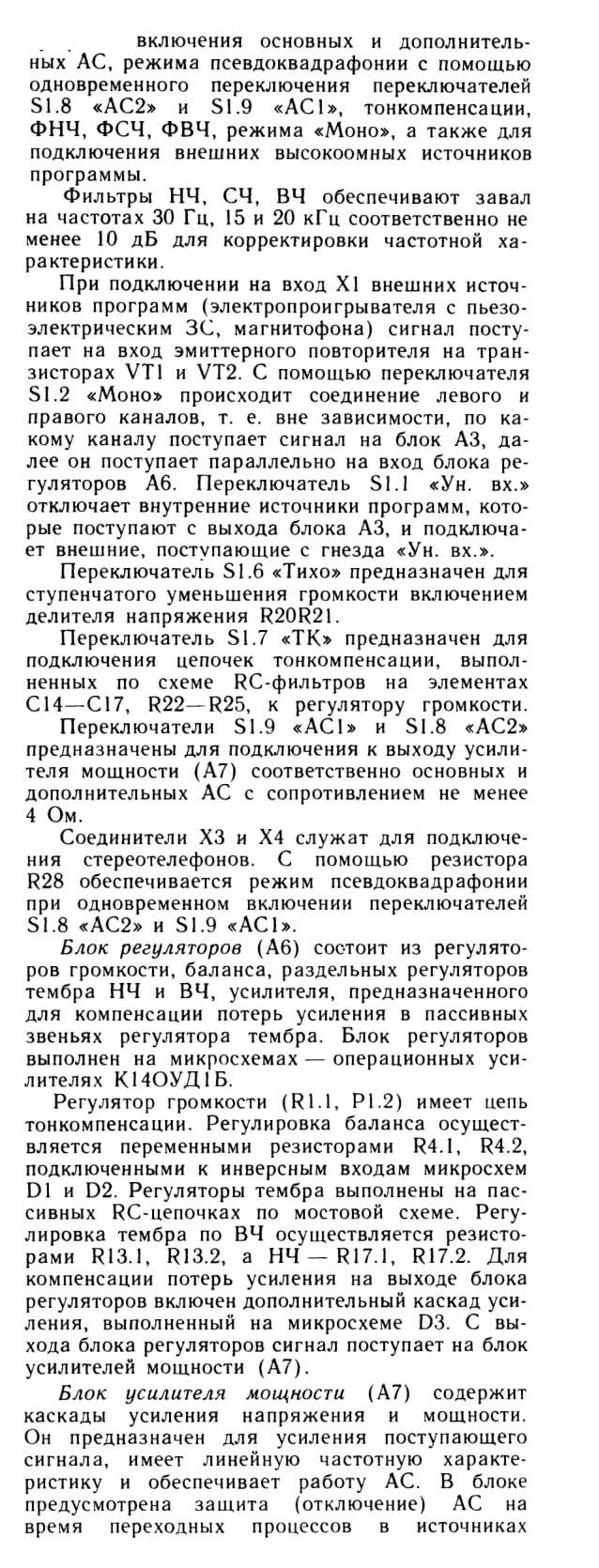

Блок переключателей режимов работ (АЗ) предназначен для создания дополнительных потребительских удобств при эксплуатации электрофона:

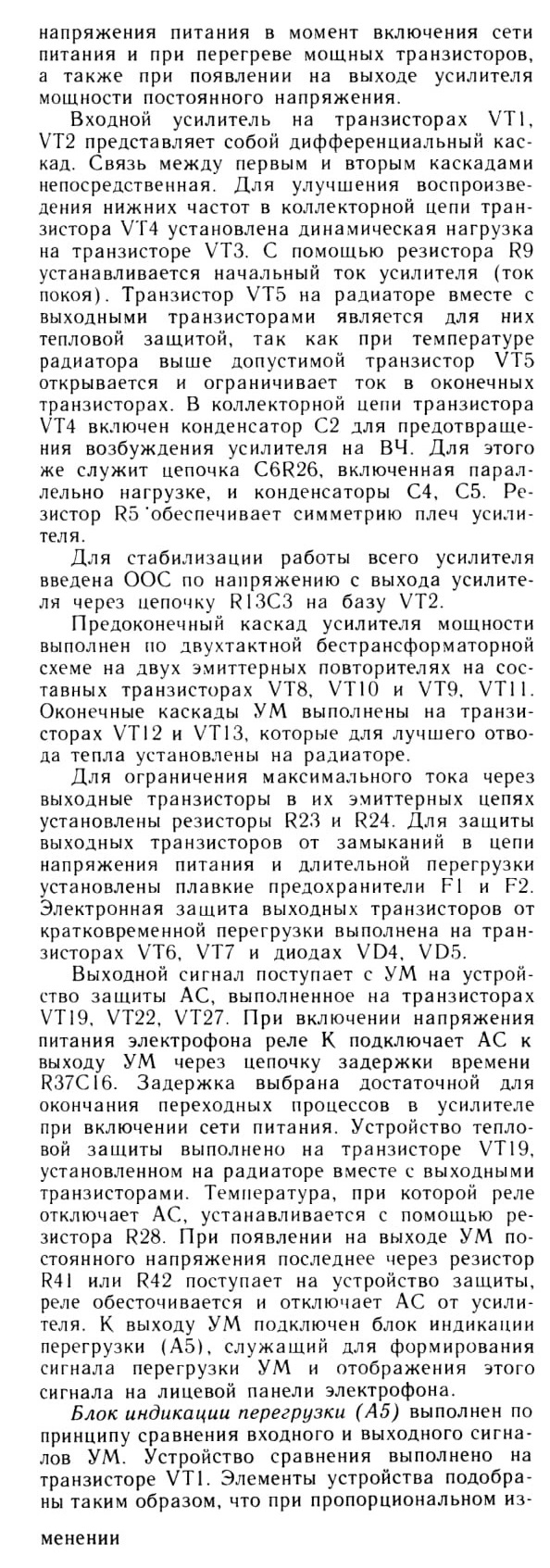

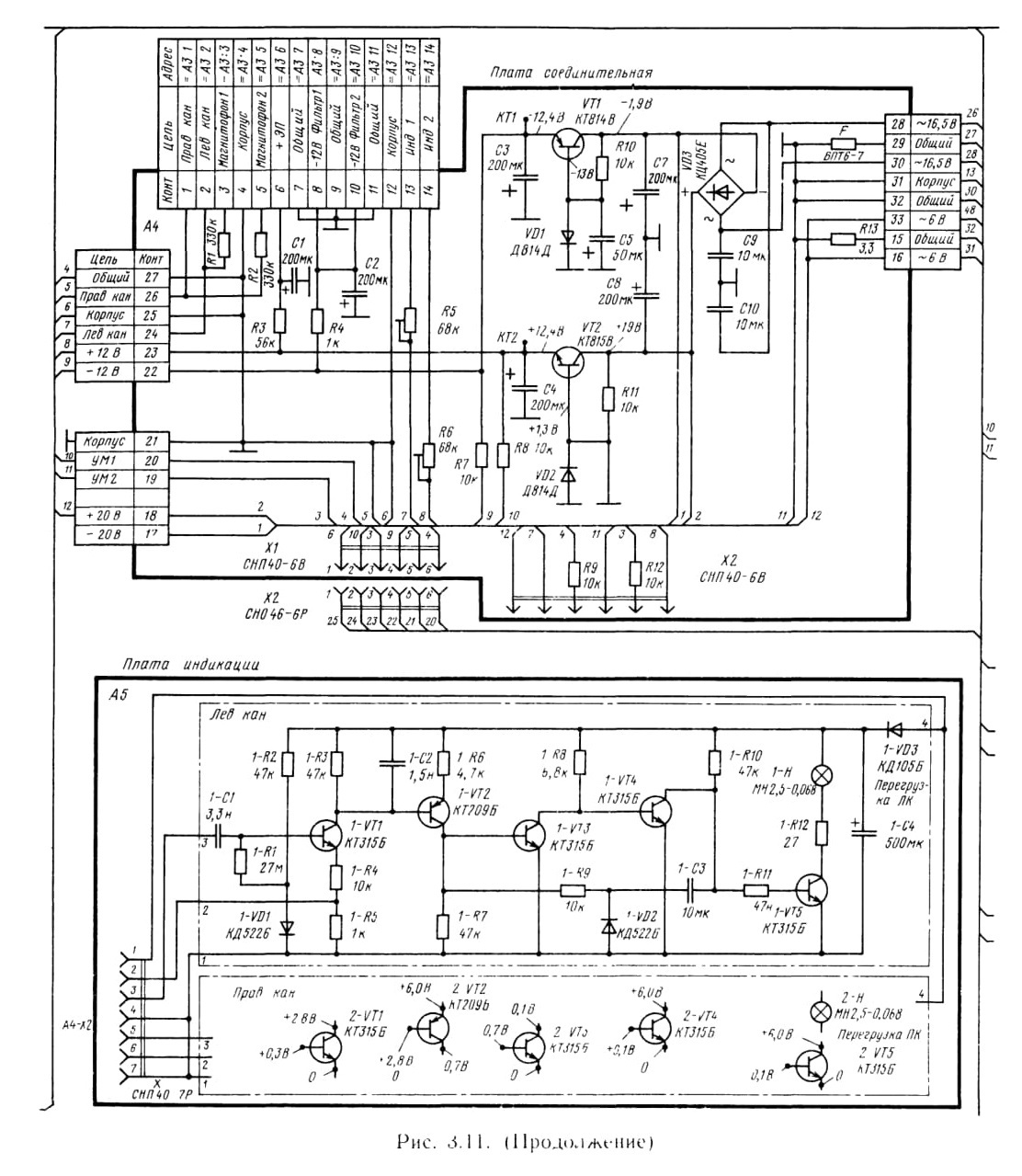

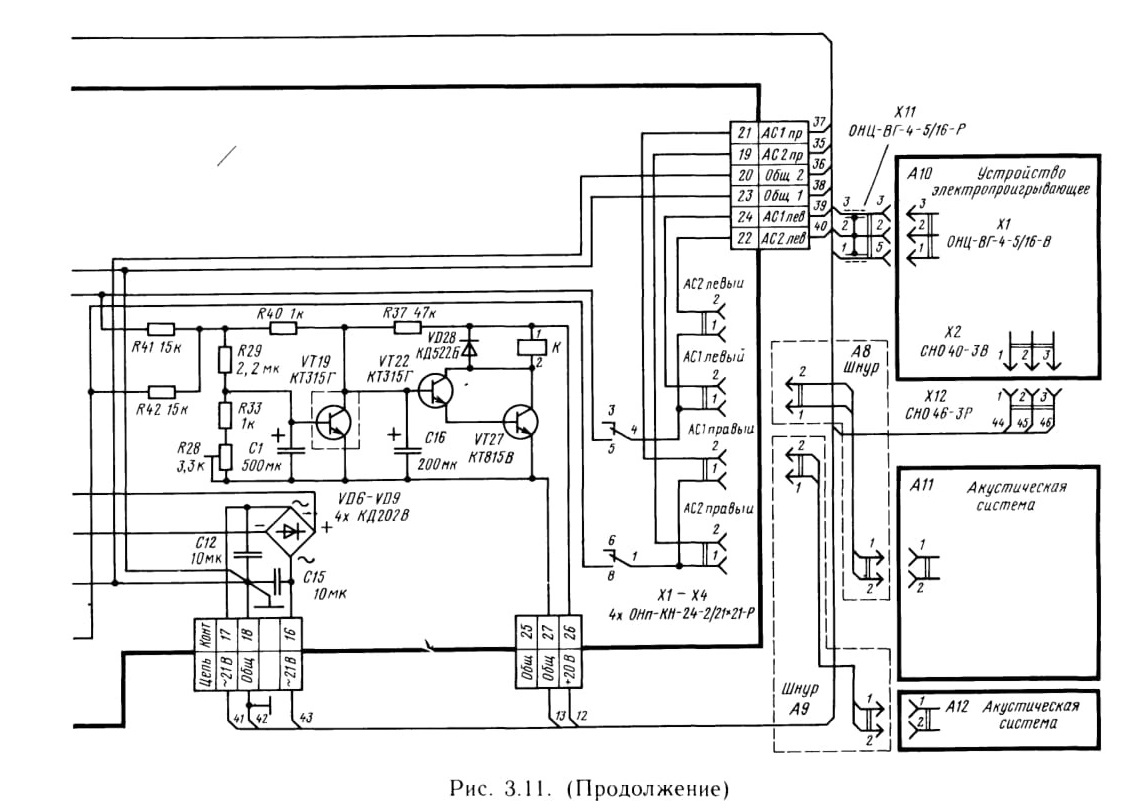

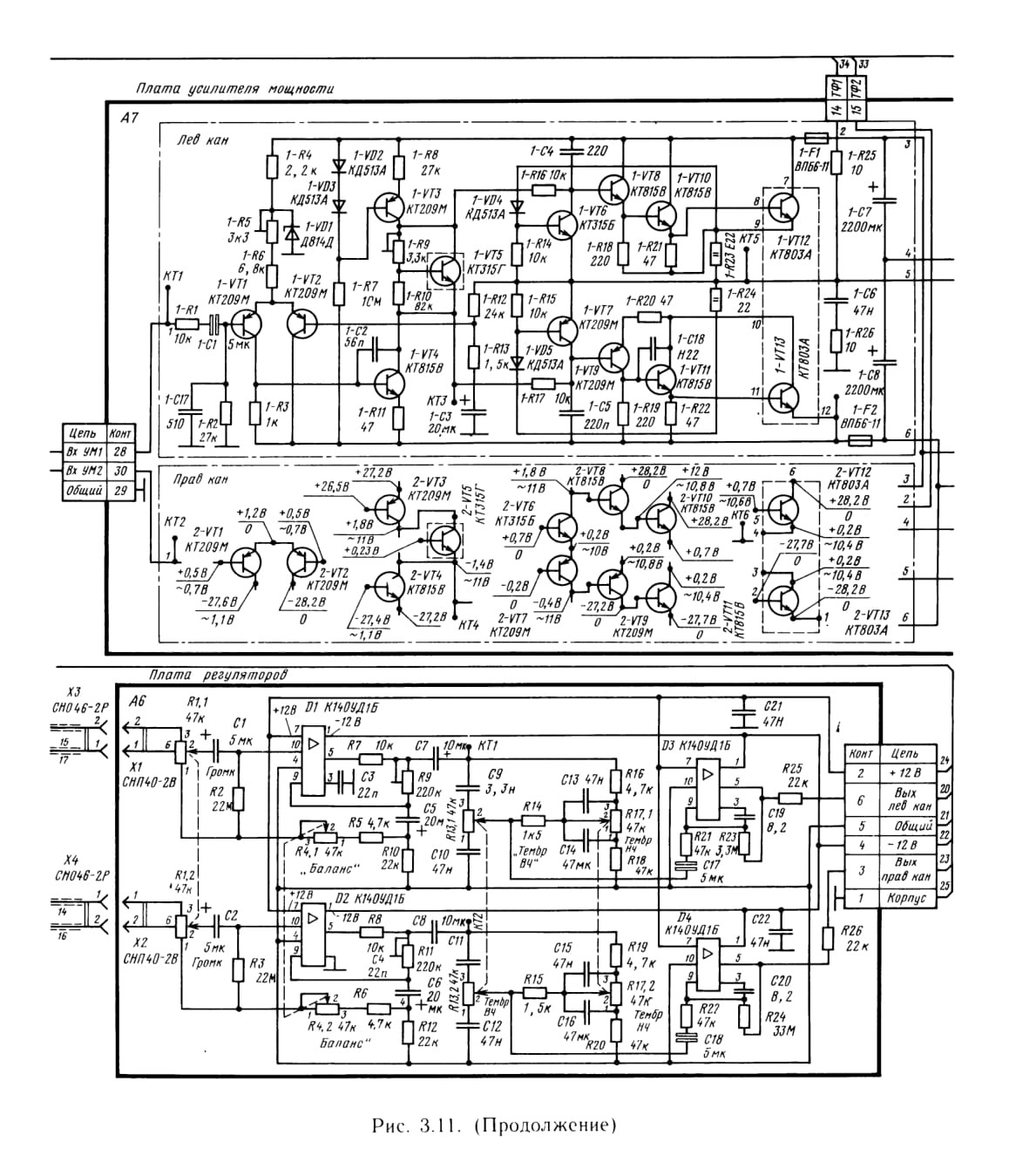

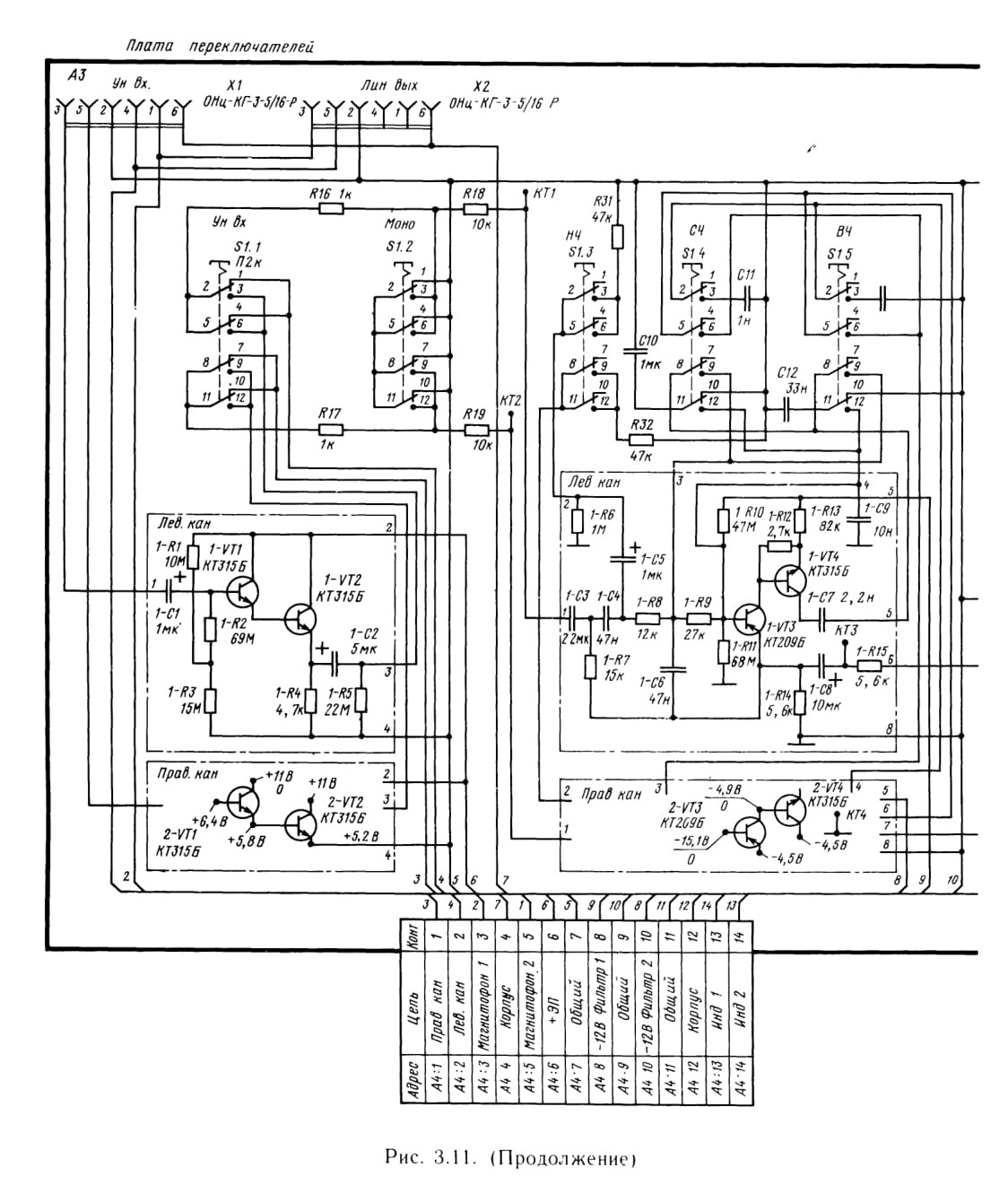

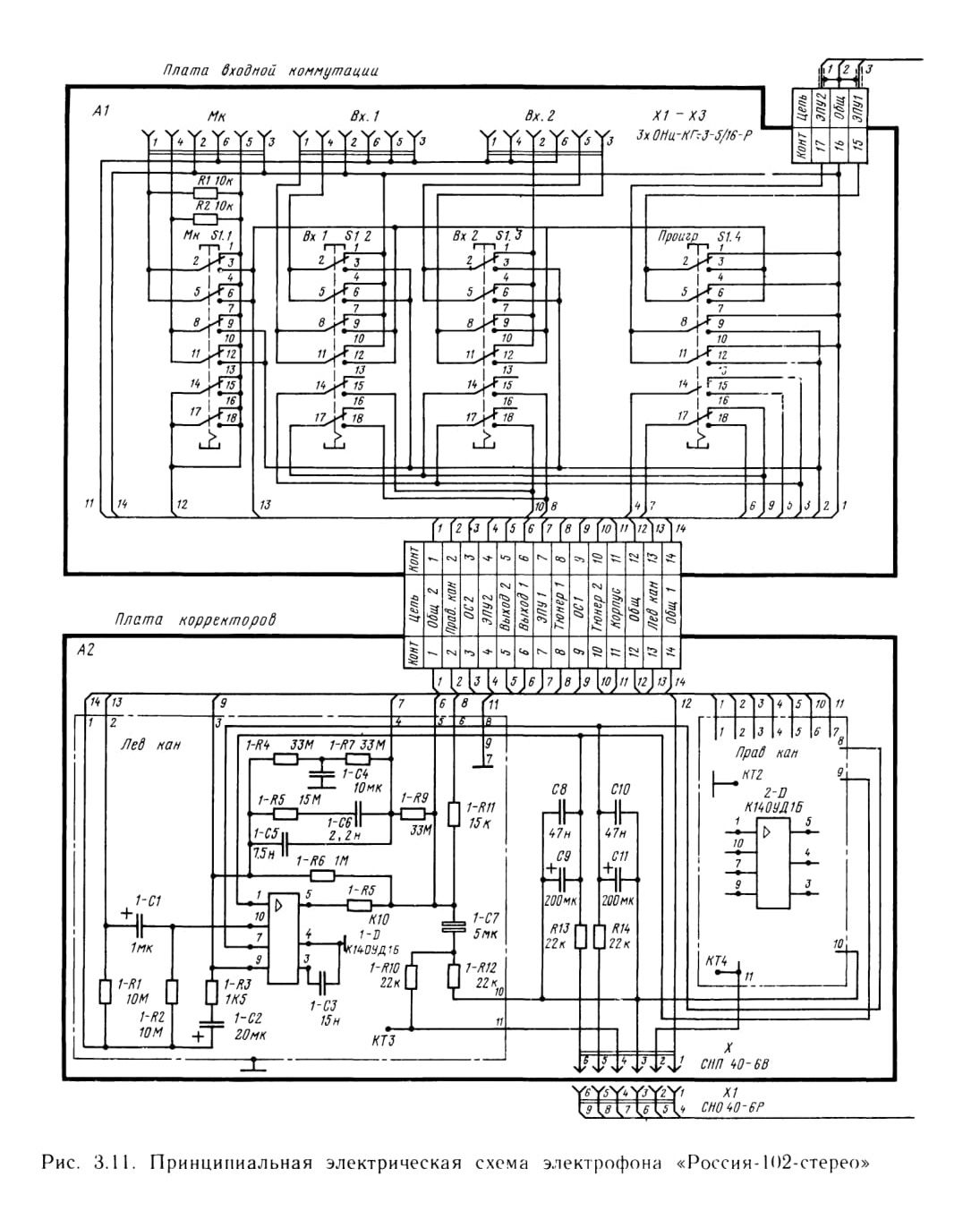

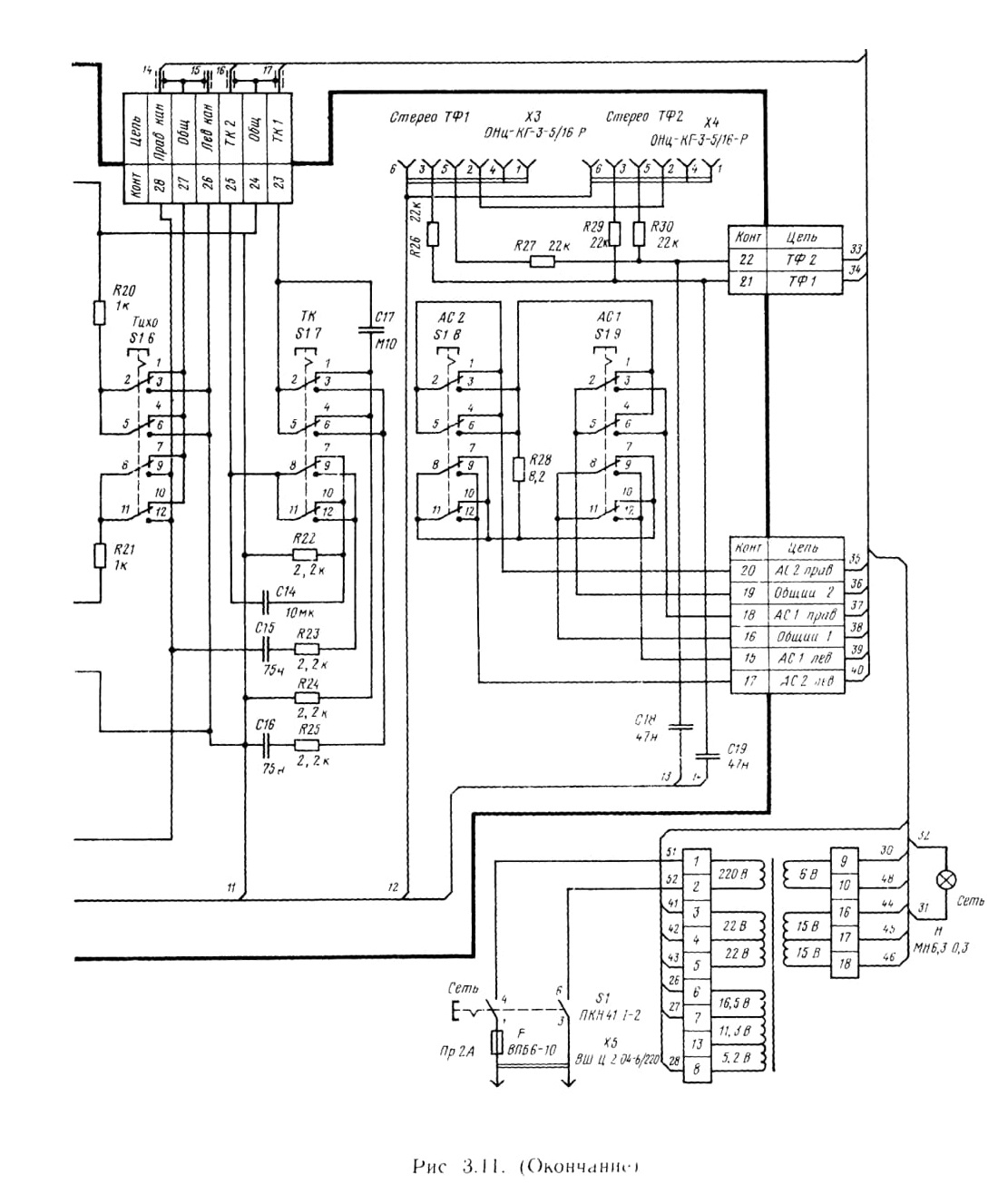

Рис. 3.11. Принципиальная электрическая схема электрофона «Россия-102-стерео»

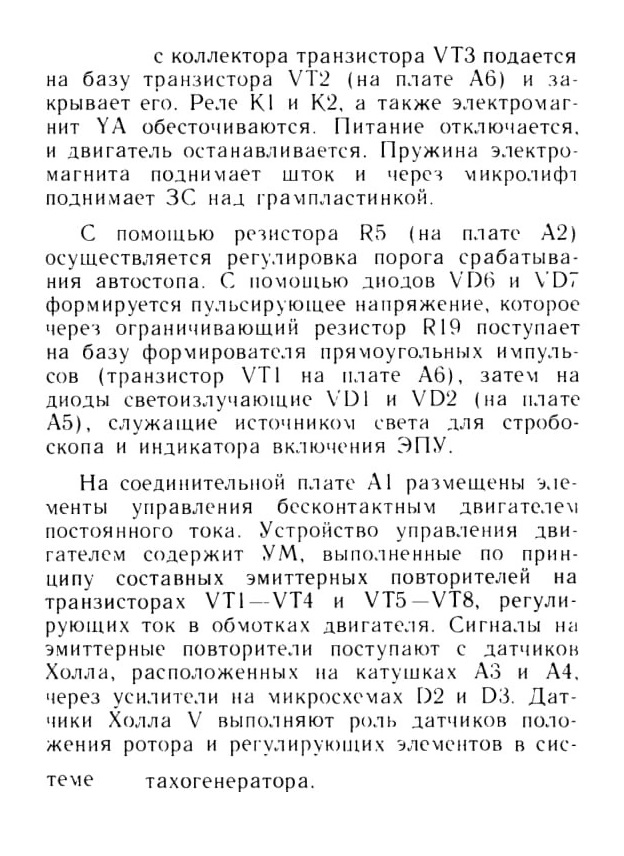

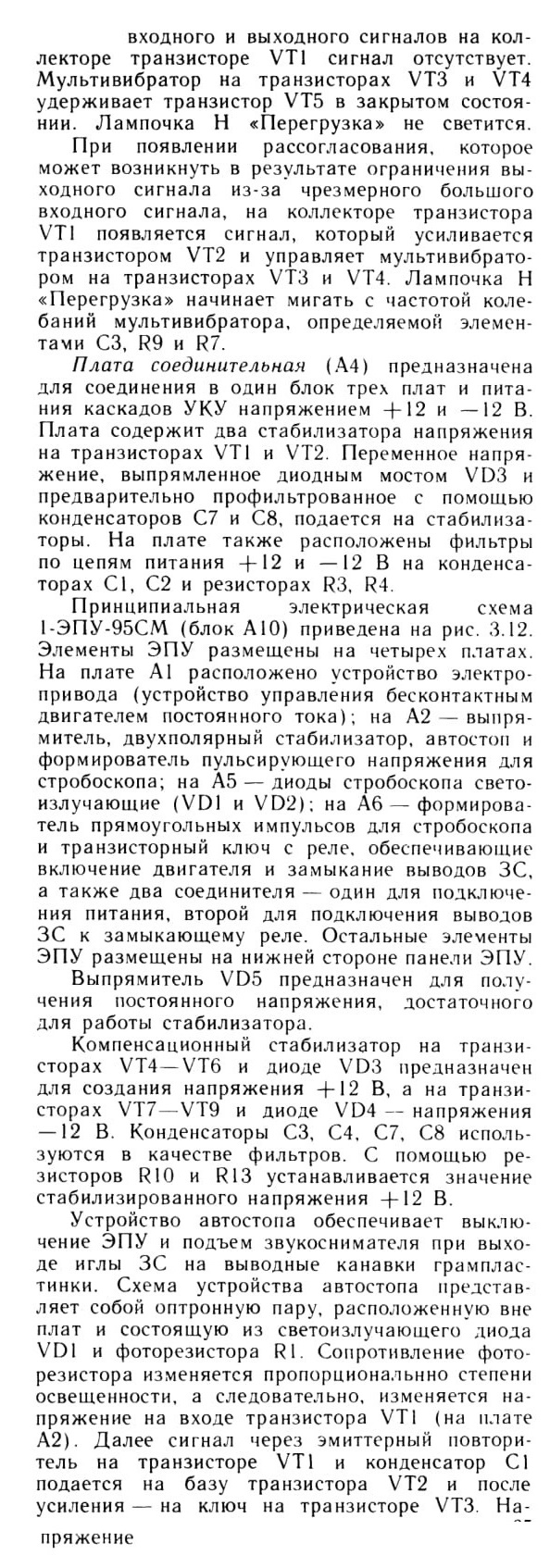

Усилитель тахогенератора выполнен на микросхеме D1 и обеспечивает усиление сигнала, являющегося разницей между опорным напряжением, полученным со стабилитрона D1, и напряжением с выпрямителей тахогенератора VD4 — VD7 и VD8—V1311.

Напряжение с выхода микросхемы D1 через ограничивающий резистор R9 и диод VD3 подается на датчики Холла V. Диод VD3 ограничивает прохождение напряжения положительной полярности двух полярного выходного напряжения с микросхемы D1 и тем самым исключает возможный реверс двигателя.

Контактные группы S1 — S3 предназначены для коммутации работы ЭПУ. Они связаны с кулачковым переключателем «33- Выкл-45», и обеспечивают следующие включения: S1 и S2 подключают устройство выпрямителя к источнику переменного напряжения 14,5 В. Контакты S3 осуществляют переключение частоты вращения диска с «33» на «45» оборотов и обратно. С помощью резисторов R4 и R7 (на плате A11) устанавливается необходимая частота вращения диска. Контакты S4 служат для подачи на реле К1 и К2 повышенного напряжения для надежного включения реле и обеспечения режима «Пуск».

Реле К1 (на плате А6) служит для подачи напряжения на плату двигателя и на базу транзистора VT2 для обеспечения режима

«Пуск». Режимы работы транзисторов и микросхем по постоянному току приведены в табл. 3.4 и 3.5.

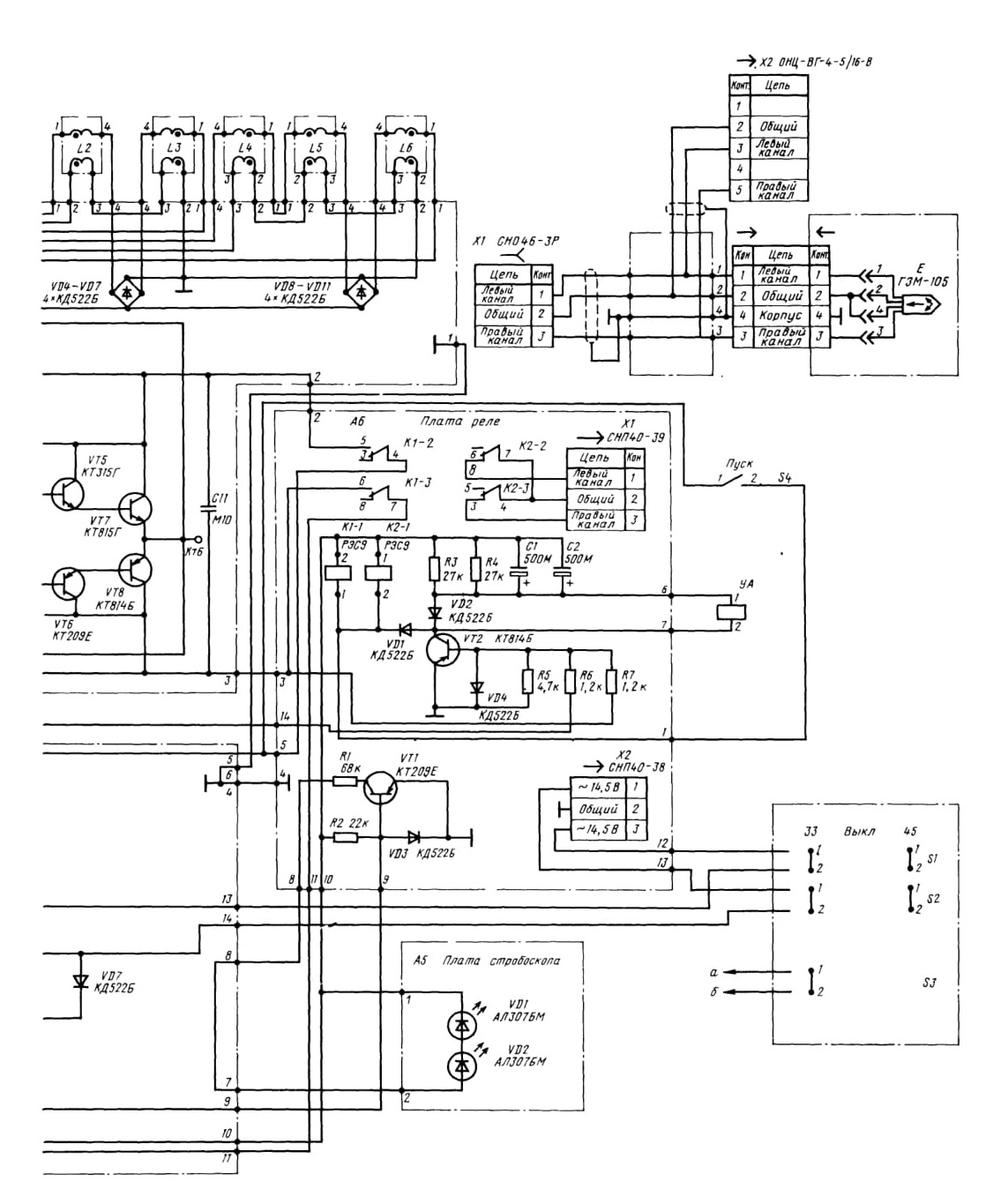

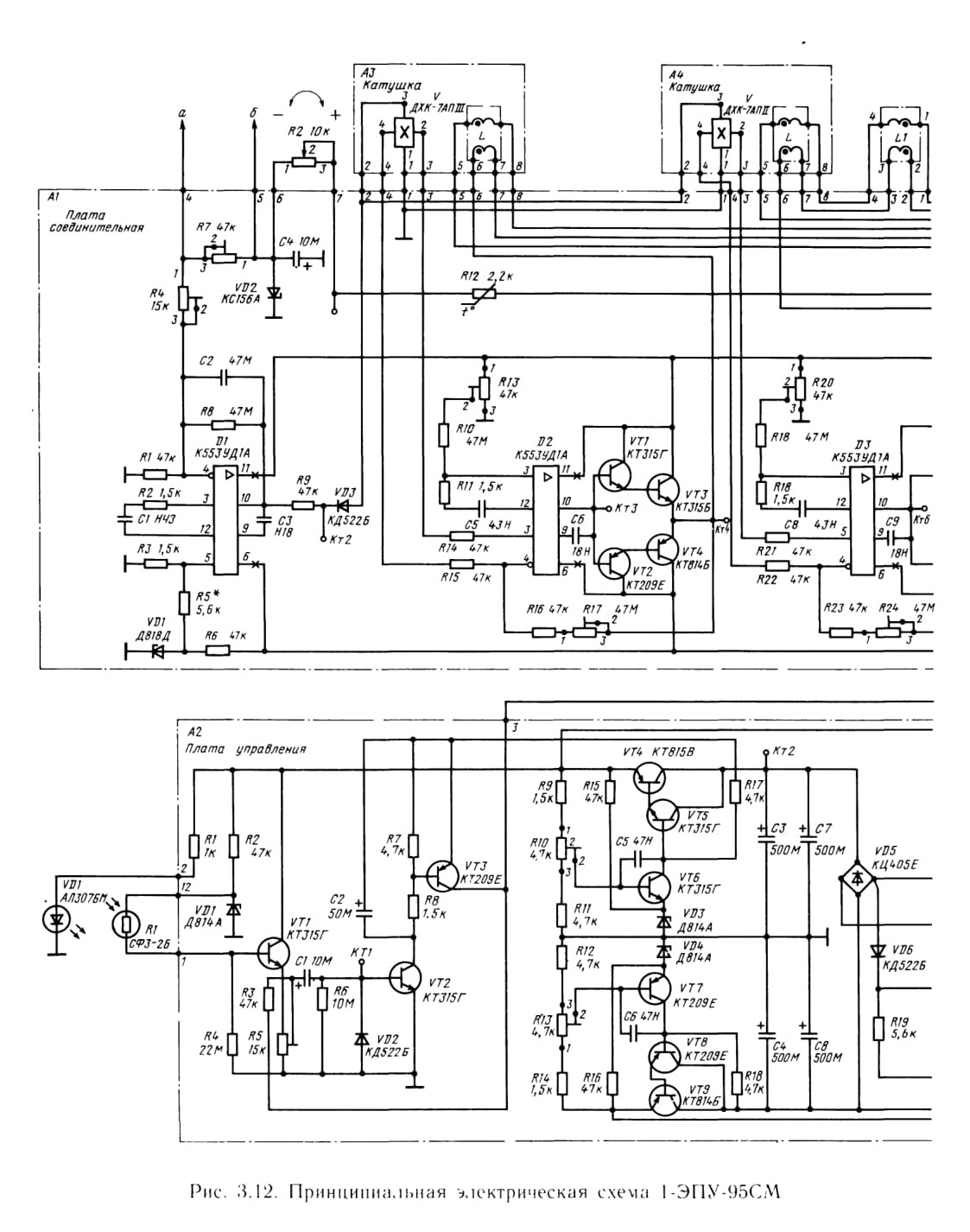

Рис. 3.12. Принципиальная электрическая схема 1-ЭПУ-95СМ

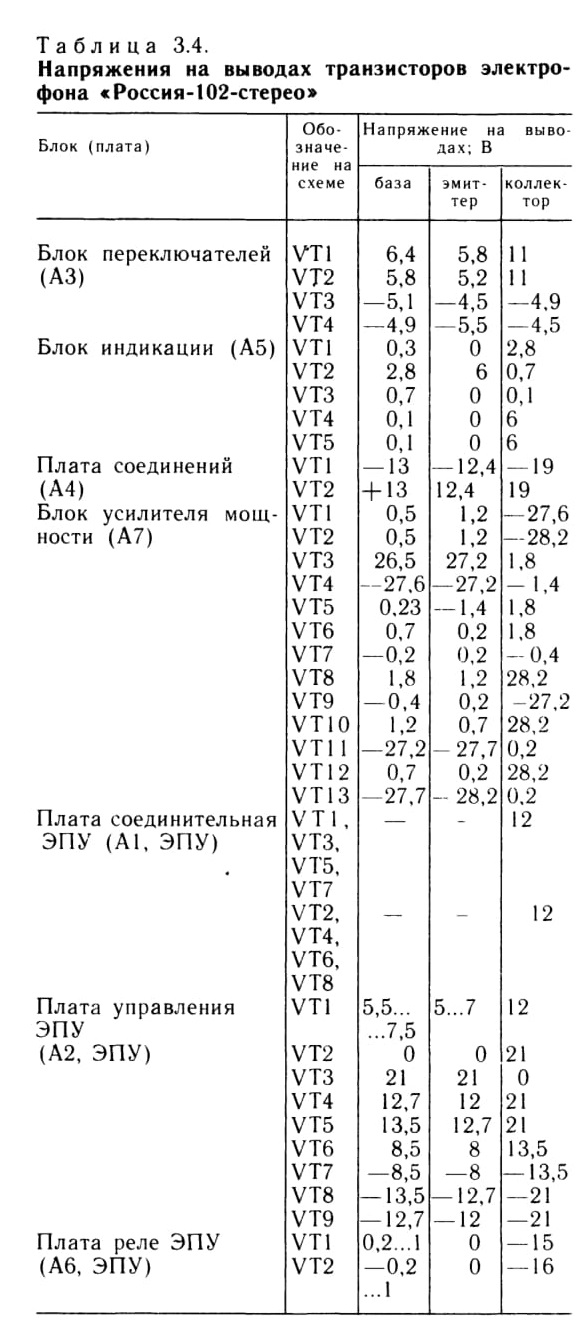

Таблица 3.4.

Напряжения на выводах транзисторов электрофона «Россия-102-стерео»

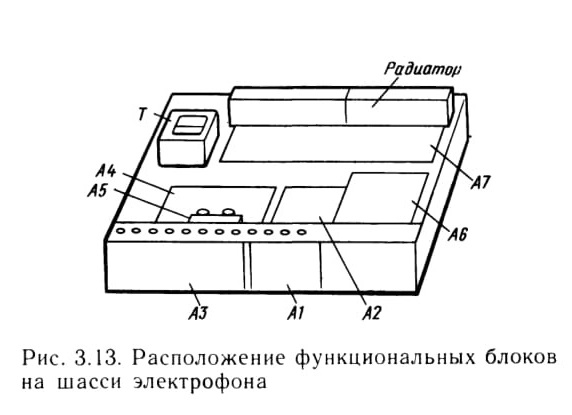

Рис. 3.13. Расположение функциональных блоков на шасси электрофона

Конструкция. Электрофон представляет собой устройство, состоящее из следующих составных частей: блока, объединяющего в единую конструкцию стереофоническое электропроигрывающее устройство и усилительно-коммутационное устройство; двух АС.

Корпус электрофона выполнен из пластмассы и деревянных деталей, собранных на металлическом каркасе. На шасси размещены все печатные платы изделия, блоки управления и питания (рис. 3.13).
Верхняя панель, защищенная пластмассовой прозрачной крышкой, является несущей для панели ЭПУ. Конструкция шарнира позволяет фиксировать крышку в трех положениях.

Усилительноком мутационное устройство выполнено поблочно на печатных платах из фольгированного гетинакса и установлено на шасси. Межблочные соединения осуществляются через соединители СНП. Расположение радиоэлементов на печатных платах УКУ приведено на рис. 3.14

Динамические головки акустической системы электрофона установлены на передней панели, помещенной в деревянном корпусе, отделанном ценными породами древесины. Для улучшения частотной характеристики внутренний объем корпуса заполнен звукопоглощающим материалом (рыхлой ватой).

Электропроигрывающее устройство 1-ЭПУ-95СМ, выполненное на стальном штампованном основании прямоугольной формы, установлено на верхней панели электрофона на пружинных амортизаторах. На верхней части панели расположены ЗС с узлами микролифта и компенсатора скатывающей силы, узел подстройки частоты вращения грампластинки с подсветом стробометок, переключатель частоты вращения грампластинки «ЗЗ-Выкл-45» и переключатель «Пуск».

Под панелью ЭПУ расположены электродвигатель с печатными платами: устройства автостопа и компенсатора скатывающей силы, кулачки переключателей «ЗЗ-Выкл-45» и «Пуск».

Звукосниматель представляет собой S-образную трубку, на одном конце которой установлена головка звукоснимателя, на другом противовес со шкалой для уравновешивания звукоснимателя вокруг горизонтальной оси и установки прижимной силы. Горизонтальная и вертикальная оси звукоснимателя установлены на шарикоподшипниках. Вертикальная ось полая, через нее пропускаются провода от головки звукоснимателя. Головка крепится к держателю двумя винтами. Противовес ЗС имеет внутреннюю винтовую канавку для перемещения вдоль хвостовика звукоснимателя, благодаря чему осуществляются его балансировка относительно горизонтальной оси и установка прижимной силы. Шкала поворачивается вместе с противовесом, а также относительно него. Хвостик закреплен на ЗС через резиновую демпфирующую втулку.

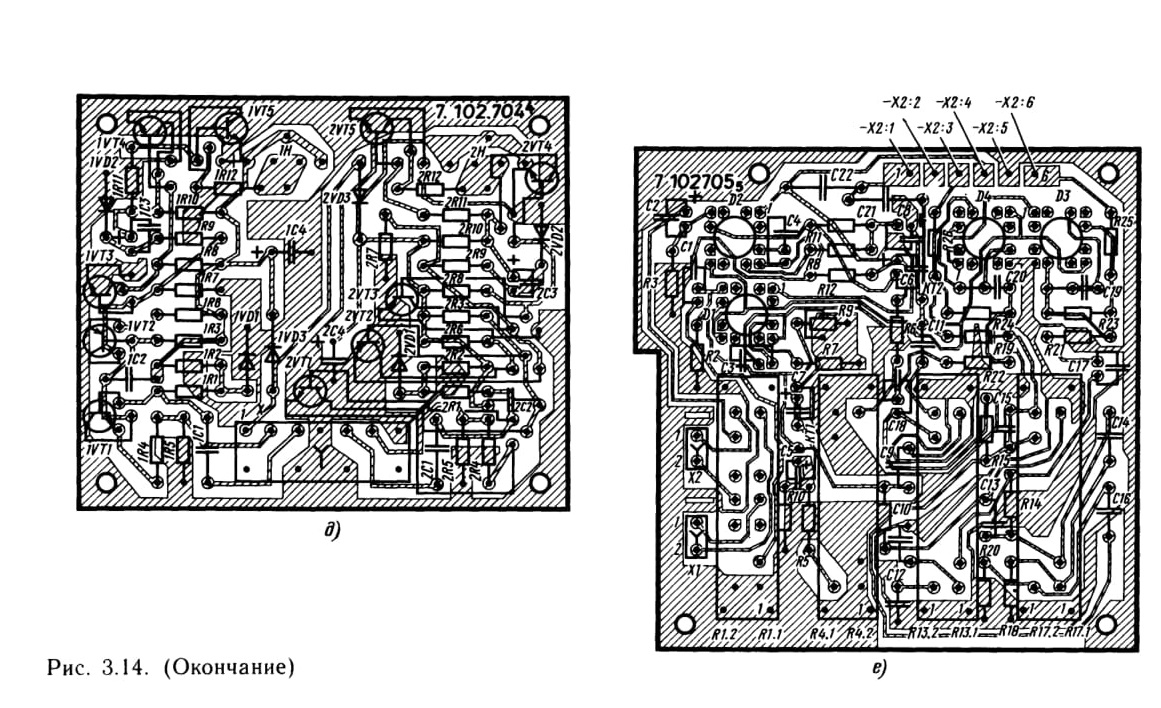

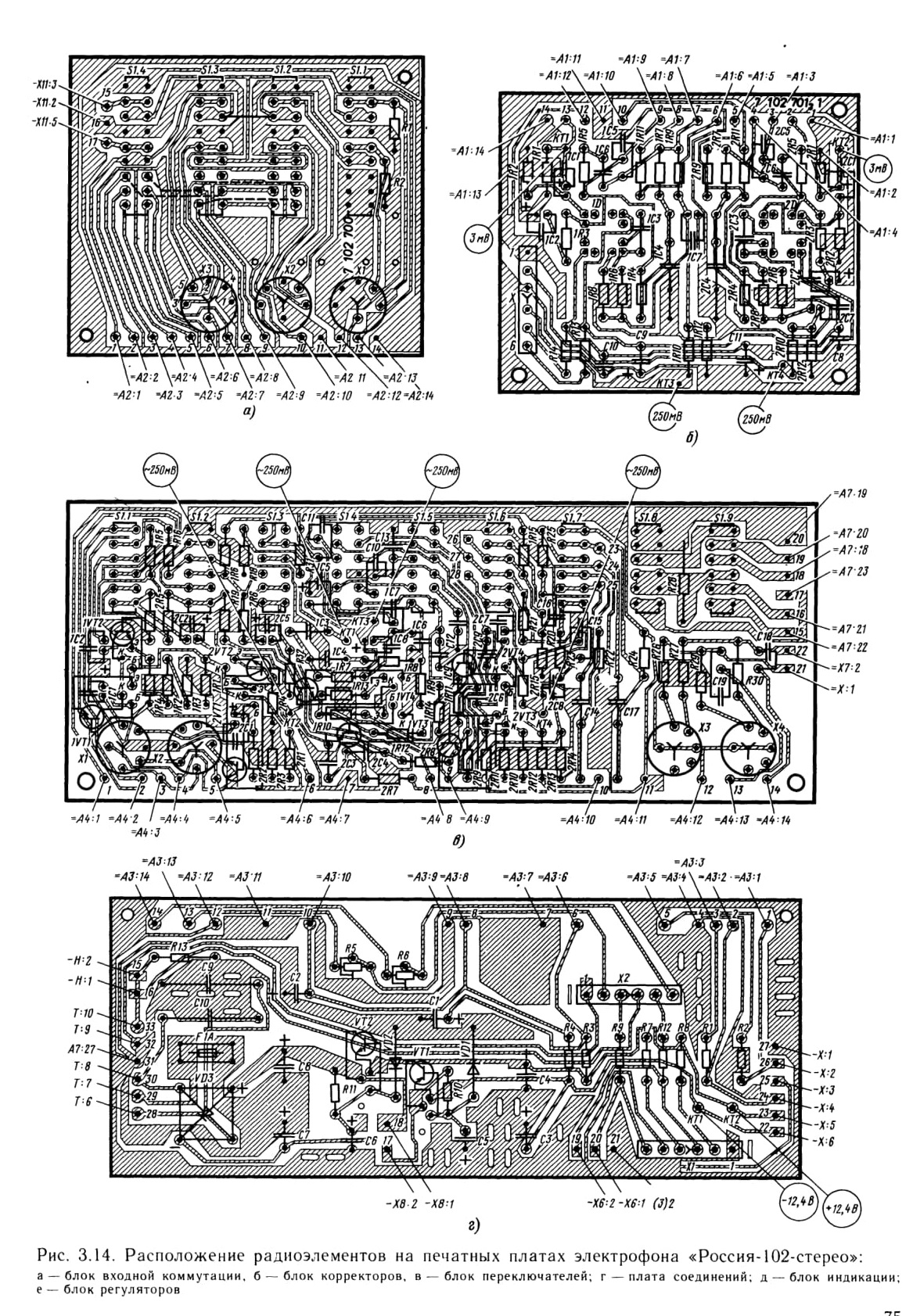

Рис. 3.14. Расположение радиоэлементов на печатных платах электрофона «Россия-102-стерео»:

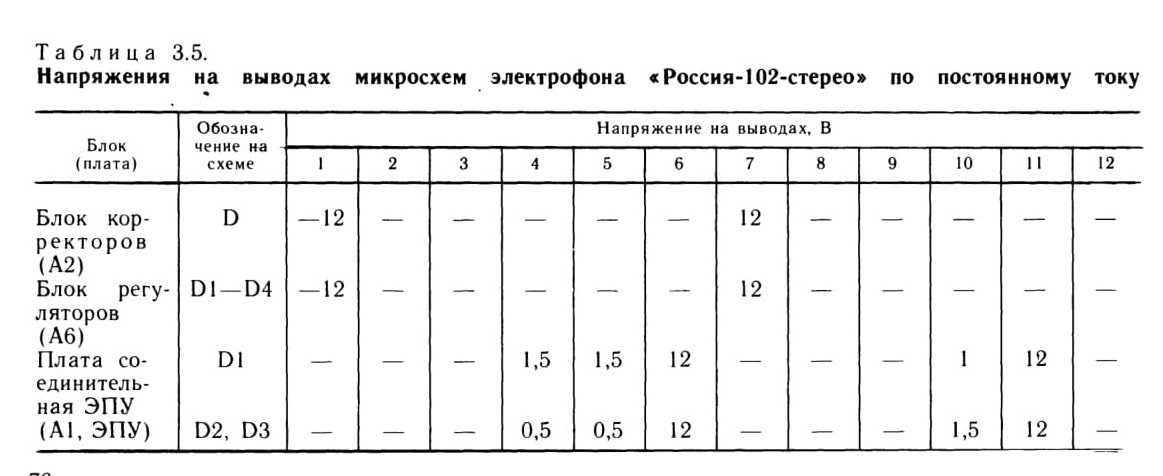

Таблица 3.5. Напряжения на выводах микросхем электрофона «Россия-102-стерео» по постоянному току

Механизм микролифта предназначен для плавного опускания и подъема головки ЗС. Он состоит из неподвижной втулки. В зазоре между осью и втулкой помещается полиметилсилоксановая жидкость ПМС-75 000 с большой вязкостью, которая обеспечивает плавное перемещение штока. С помощью пружины ось микролифта перемещается в нижнее положение, и звукосниматель опускается на грампластинку. Микролифт имеет два режима управления — ручное и автоматическое. Ручной подъем ЗС осуществляется поворотом ручки благодаря лыске на оси. При работе в автоматическом режиме подъем и опускание производятся от электромагнита.

Автостоп электронного типа состоит из рычага и корпуса с фоторезистором и светоизлучающим диодом. Начало срабатывания автостопа регулируется перемещением рычага.

Двигатель — тихоходный прямоприводной бесконтактный постоянного тока. Он состоит из ротора и статора. Ротор содержит ферритовое кольцо, стальной диск и ось с конической втулкой. Статор выполнен из катушек, установленных на панели, и узла подшипников с регулируемым подпятником. Зазор между ферритовым кольцом и катушками регулируется перемещением подпятника по резьбе.

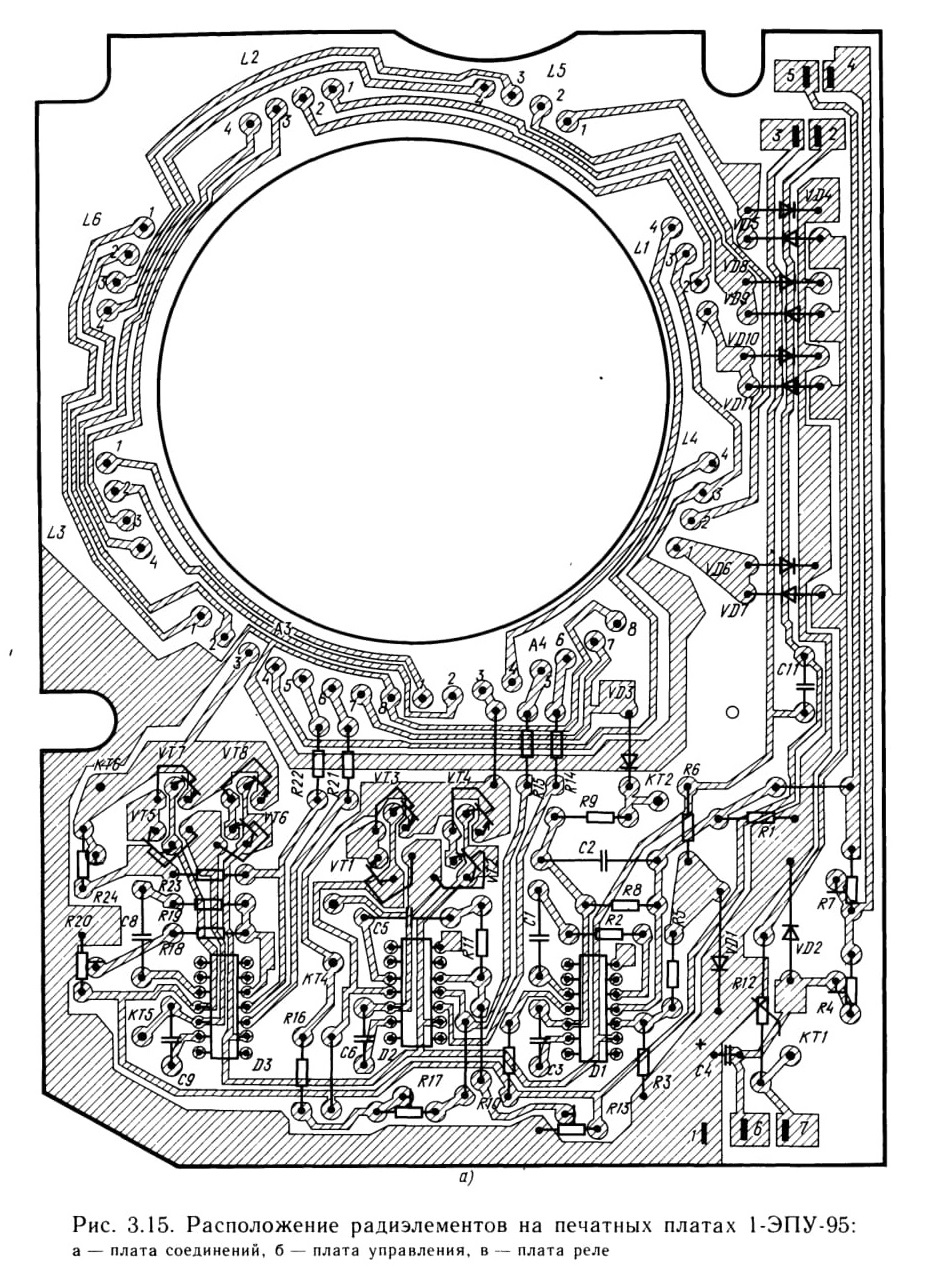

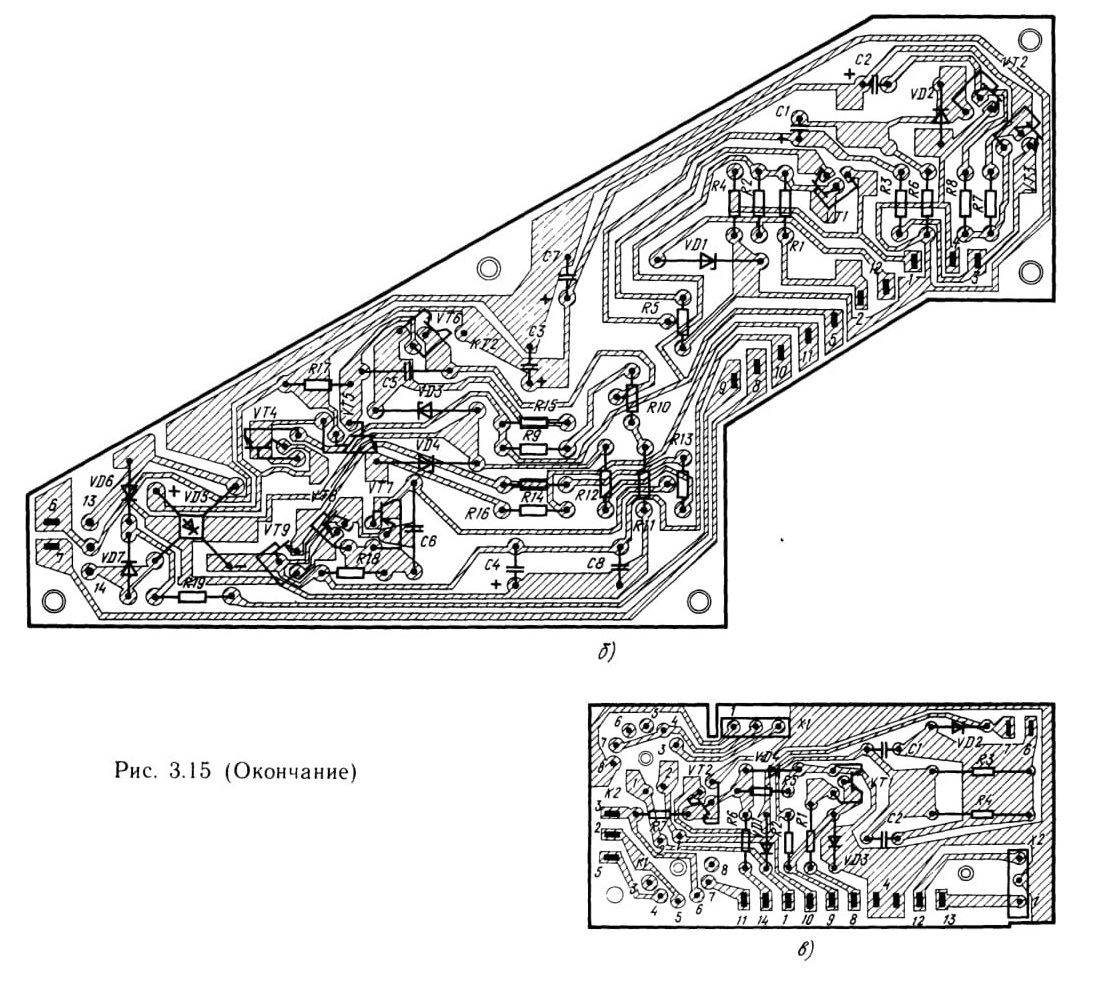

Диск со стробометками выполнен литьем из алюминия. Он устанавливается на коническую втулку, запрессованную на оси двигателя. Расположение радиоэлементов на печатных платах ЭПУ приведено на рис. 3.15.

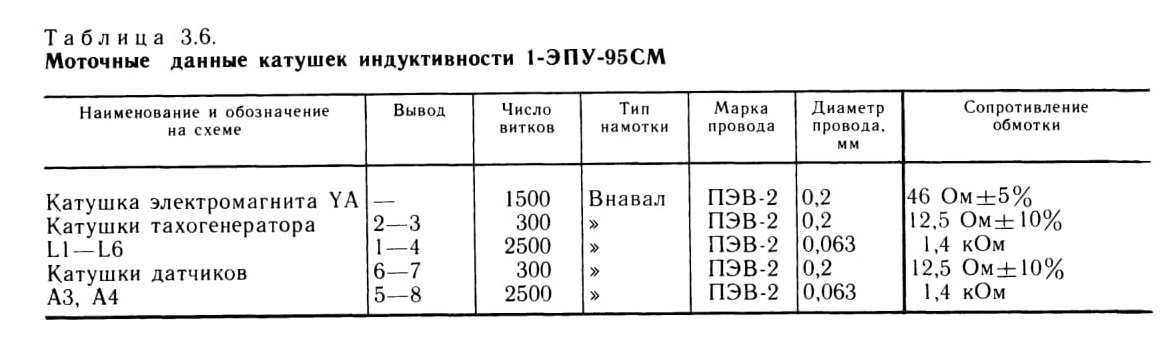

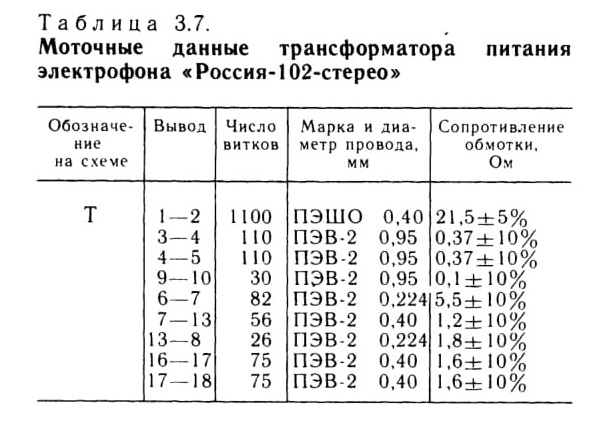

Моточные данные катушек индуктивности и трансформатора питания приведены в табл. 3.6 и 3.7.

Разборка и сборка электрофона. Разборку необходимо производить в следующей последовательности: отключить питание, вынув вилку шнура питания из розетки электросети; отключить АС, вынув вилки шнуров подключения из гнезд на задней стенке электрофона; снять защитную верхнюю крышку, для чего открыть ее и сдвинуть назад до выхода осей крышки из пазов подпружиненных планок корпуса; снять диск с ЭПУ; тонарм установить на стойку, электромагнитную головку закрыть защитным колпачком: поставить электрофон на заднюю стенку корпуса, отвернуть шесть винтов крепления шасси к корпусу по боковым сторонам, поставить электрофон в рабочее положение; движением вверх снять четыре ручки с поводков переменных резисторов регулятора громкости, баланса и тембров; движением вверх отделить корпус с ЭПУ от шасси, отключить две вилки подключения ЭПУ, поставить корпус на заднюю стенку корпуса; с внутренней стороны корпуса снять с двух винтов транспортного положения разрезные стопорные и опорные шайбы, поставить корпус в рабочее положение: движением вверх снять ЭПУ с корпуса; для доступа к контактным площадкам печатных плат необходимо снять с шасси нижнюю крышку — поддон, для чего отвернуть четыре винта, приподнять задний край поддона и сдвинуть его вперед; для снятия печатных плат необходимо снять лицевую накладку на гнезда, закрепленную на двух винтах, отвернуть винты крепления блока переключателей и откинуть блок плат на держателях-шарнирах.

Сборку электрофона производят в обратной последовательности.

Для разборки ЭПУ по узлам необходимо снять диск и перевернуть панель ЭПУ. Для снятия двигателя следует отвернуть четыре винта М4 и два винта М3.

Перед снятием звукоснимателя необходимо отпаять выводы звукоснимателя от платы, отвернуть стопорные винты и снять рычаги. Затем следует отвернуть гайку и снять звукосниматель. Для снятия электромагнита необходимо отпаять два проводника от платы реле и отвернуть два винта М3. Электромагнит снимается вместе с хомутом. Контактные группы снимаются отгибкой усиков. Для замены светоизлучающих диодов необходимо отвернуть гайку и разобрать корпус.

Для разборки электродвигателя надо снять стопорную шайбу и ротор. Затем отвинтить
восемь винтов М3 и снять плату вместе с катушками. Зазор между ферритовым кольцом и катушками 0,3...0,5 мм регулируется перемещением подпятника по резьбе.

Сборка ЭПУ производится в обратной последовательности.
