УНИВЕРСАЛЬНЫЙ МАЛОГАБАРИТНЫЙ ИСПЫТАТЕЛЬ РАДИОЛАМП ТИПА Л1-3

УНИВЕРСАЛЬНЫЙ МАЛОГАБАРИТНЫЙ ИСПЫТАТЕЛЬ РАДИОЛАМП ТИПА Л1-3

Назначение и основные технические характеристики. Прибор Л1-3 предназначен для измерения основных электрических параметров радиоламп и получения их статических характеристик. С помощью Л1-3 можно измерять параметры приемно-усилительных и маломощных генераторных ламп, кенотронов, диодов и стабилитронов. Прибор можно использовать в качестве миллиамперметра и лампового вольтметра постоянного тока.

Параметры радиоламп, измеряемые прибором JI1-3:

ток эмиссии или анодный ток /а диодов;

анодный ток, ток второй сетки /с2, обратный ток первой сетки 7с 1, крутизну характеристики 5 триодов, тетродов, пентодов и комбинированных ламп;

потенциал зажигания, напряжение стабилизации стабилитронов;

выпрямленный ток кенотронов;

ток утечки между электродами радиоламп.

Питается прибор от сети переменного тока напряжением 127, 220 В частотой 50 Гц или напряжением 115 В частотой 400 Гц.

Рабочее положение прибора горизонтальное.

Прибор обеспечивает непрерывную работу в течение 8 ч.

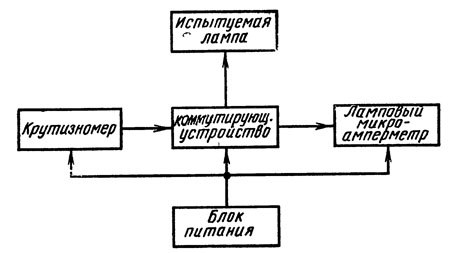

Рис. 49. Блок-схема прибора Л1-3

Общее устройство. Прибор состоит из следующих основных блоков (рис. 49): крутизномера, коммутирующего устройства, лампового микроамперметра и блока питания.

На передней панели Л1-3 размещены индикаторный прибор, коммутирующее устройство, потенциометры регулировки напряжений питания испытуемой лампы «Накал» (грубо и точно), «Ud», «Uc2», «иЛ», регулятор напряжения сети «Сеть», тумблер включения сети, два тумблера под шлиц «S» — калибровка крутизномера и «MR А» — калибровка и установка нуля стрелочого прибора, держатель предохранителя, гнездо включения шнура питания и заземления прибора, ламповые панели (рис. 50).

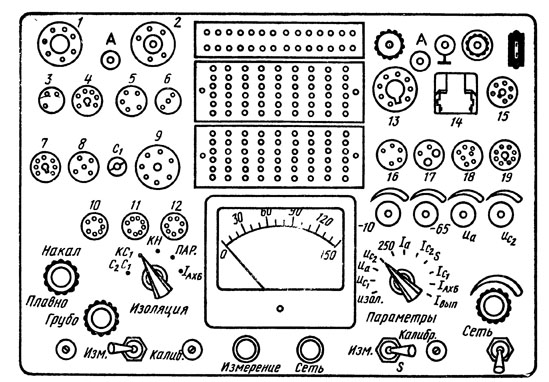

Рис. 50. Передняя панель прибора Л1-3

Практическая работа с прибором Л1-3.

Задание

1. Научиться готовить прибор JI1-3 к проведению измерений.

2. Измерить все параметры трех-четырех ламп и определить их пригодность к эксплуатации.

Материальное обеспечение: испытатель радиоламп Л1-3,

радиолампы 2Ж27Л, 4Ж1Л и 4П1Л.

Последовательность выполнения работы:

1. Подготовка Л1-3 к проведению измерений:

установить держатель предохранителя в положение, соответствующее напряжению питающей сети;

к гнезду «JL» прибора подвести заземление;

ручки регулировки напряжений питания «Накал», «£7С1», «Uс2», «Uа», переключателя «Сеть» установить в крайнее левое положение;

переключатель «Параметры» установить в положение а переключатель «Изоляция» — в положение «Пар.»;

тумблеры «М/Г.4» и «5» должны находиться в положении «Изм.», а тумблер сети — в нижнем положении (выключено);

найти нужную испытательную карту, соответствующую испытуемой лампе, наложить ее на коммутатор и заполнить отверстия карты штепселями;

подсоединить к прибору шнур питания, вилку которого включить в сетевую розетку;

тумблером «Сеть» подать напряжение сети на прибор (загорается сигнальная лампа);

при нажатой кнопке «Сеть» переключателем «Сеть» установить стрелку измерительного прибора на красную черту (120 делений шкалы);

дать прибору 10—15 мин прогреться, затем произвести калибровку крутизномера, для этого:

а — установить тумблер «5» в положение «Калибр б — при нажатой кнопке «Измерение» стрелку измерительного прибора установить на красную риску шкалы, вращая ось потенциометра справа от тумблера «S»;

в — поставить тумблер «5» в положение «Измерение»; произвести установку нуля микроамперметра: а — переключатель «Параметры» установить в положение «/cl»;

б — тумблер «МКА» поставить в положение «Измерение» и установить стрелку измерительного прибора на нуль шкалы с помощью потенциометра, расположенного слева от тумблера <МКА»;

произвести калибровку микроамперметра:

а — тумблер «МКА» установить в положение «Калибровка»; б — при нажатой кнопке «Измерение» установить стрелку измерительного прибора на красную черту шкалы при помощи потенциометра, расположенного справа от тумблера «МКА»; в — тумблер «МКА» возвратить в положение «Измерение». Примечание: для большей точности процесс калибровки и установки нуля «МКА» производят 2—3 раза.

испытуемую лампу установить в панель JI1-3, номер которой указан па испытательной карте;

подать на электроды испытуемой лампы питающее напряжение, соблюдая последовательность, указанную в верхней части карты;

отсчет подаваемых напряжений производить с учетом соответствующих шкал на испытательной карте:

а — напряжение накала подавать потенциометрами «Накал», не нажимая кнопки «Измерение»;

б — прп подаче напряжения первой сетки переключатель «.Параметры» установить в положение «Ue 1», нажав кнопку «Измерение,», потенциометрами «£/с-10», «С/с 1-65» подать напряжение на сетку С1\

в — переключатель «Параметры» установить в положение «и&», нажать кнопку «Измерение», потенциометром «£7а» подать напряжение на анод лампы;

г — переключатель «Параметры» установить в положение «UС2», нажать кнопку «Измерение», потенциометром «Uc2» подать напряжение на экранную сетку.

После подачи напряжений дать испытуемой лампе прогреться в течение 3—5 мин, потом приступить к измерению.

2. Измерение тока утечки между электродами испытуемой лампы:

переключатель «Параметры» установить в положение «Изоляция», а переключатель «Изоляция» — в положение «КН»\

нажать кнопку «Измерение» и по отклонению стрелки определить величину тока утечки между катодом и нитью накала лампы. Ток утечки между катодом и первой сеткой определяется так же, но переключатель «Изоляция» устанавливается в положение «КС^у. При определении тока утечки между первой и второй сетками переключатель «Изоляция» установить в положена* «С 1C 2»;

полученные данные сравнить с указанными на испытательной карте.

3. Измерение анодного тока, тока сеточных цепей и крутизнн характеристики лампы:

переключатель «Изоляция» поставить в положение «Пара* метр ы»;

переключатель «Параметры» перевести в положение «7а»; нажать кнопку «Измерение» и произвести отсчет величина анодного тока испытуемой лампы по стрелочному индикатору;

для измерения тока экранной сетки 7С2, обратного тока управляющей сетки 7с 1 и крутизны характеристики S необходимо последовательно установить переключатель «Параметры» в положение «7с2», «7с 1», «S» и каждый раз, нажимая кнопку «Измерениер9 производить отсчет величины соответствующего параметра по стрелочному индикатору;

сравнить полученные результаты измерений с данными на испытательной карте и сделать вывод о качестве лампы.

4. Проверка параметров стабилитронов:

потенциометры «Накал», «£/С1», «Ue2» и «Ua» установить

в крайнее левое положение;

на коммутатор наложить соответствующую карту и закомму-тировать ее;

вставить стабилитрон в ламповую панель и подать напряжение накала;

переключатель «Параметры» установить в положение «17** и при нажатой кнопке «Измерение» потенциометром «£/а» увеличивать напряжение до момента зажигания стабилитрона;

переключатель «Параметры» установить в положение «7*»| при нажатой кнопке «Измерение» потенциометром установить сначала минимальное значение тока стабилитрона, указанное в испытательной карте, затем — максимальное;

при крайних значениях токов переключатель «Параметры» поставить в положение произвести отсчет значений напряжений горения. Разность полученных напряжений и будет характеризовать напряжение стабилизации;

сравнить полученные параметры с указанными в испытателе ной карте.
