ВОЛЬТМЕТР ТИПА ВК7-9

ВОЛЬТМЕТР ТИПА ВК7-9

Назначение прибора. Универсальный ламповый вольтметр ВК7-9 предназначен для измерения напряжений переменного тока низкой и высокой частоты, напряжений постоянного тока и сопротивлений постоянному току. Основные технические данные ВК7-9 даны в табл. 5.

Таблица 5

С помощью тройникового перехода типа ТП-2 прибор позволяет измерять напряжения в высокочастотных трактах о волновым сопротивлением 75 Ом.

Питается прибор от сети переменного тока напряжением 220 В частотой 50 Гц или 115 В частотой 400 Гц.

Время прогрева прибора 15 мин.

Прибор может работать как в горизонтальном, так и вертикальном положении.
Общее устройство ВК7-9. Прибор состоит из следующих основных частей (рис. 48): выносного высокочастотного пробника, низкочастотного диодного детектора, усилителя
постоянного тока со стрелочным индикатором, цепи омметра, источника питания с электронным стабилизатором на триодах, кнопочного переключателя.

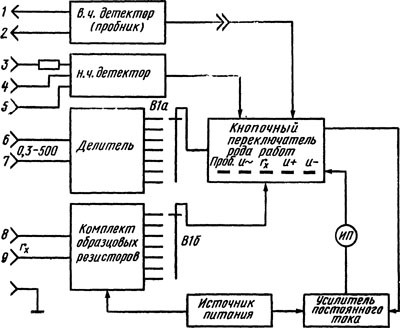

Рис. 48. Блок-схема прибора ВК7-9

На передней панели прибора находятся: стрелочный индикатор, переключатель пределов измерений, кнопочный переключатель измеряемых величин, тумблер включения сети, предохранитель, клеммы «⊥» (Земля), «Тх», клеммы подключения постоянных напряжений « — U 0,3—500 В», клеммы подключения переменных напряжений «0,3—1 кВ» и «1—100 В»; потенциометры установки «0» при измерении сопротивлений, постоянных и переменных напряжений, разъем для подключения пробника, индикаторная лампа.

Используя прибор ВК7-9, необходимо строго соблюдать указания по технике безопасности при работе с радиоэлектронной аппаратурой.

Практическая работа с вольтметром ВК7-9.

Задание

1. Подготовить прибор ВК7-9 и радиостанцию Р-104М к работе.

2. Произвести два-три измерения:

напряжения постоянного тока на электродах радиоламп предварительного усилителя мощности Р-1(ММ;

напряжения переменного тока низкой частоты на вход© и выходе усилителя низкой частоты Р-104М;

напряжения переменного тока высокой частоты на нагрузке УПЧ Р-104М;

сопротивления цепей анода, экранной сетки и управляющей сетки генератора плавного диапазона P-1Q4M.

Последовательность выполнения работы:

1. Подготовка радиостанции Р-104М к работе согласно инструкции по технической эксплуатации.

2. Подготовка прибора ВК7-9 к работе: присоединить заземление к клемме «±»;

установить предохранитель в положение, соответствующее напряжению питающей сети;

установить стрелочный прибор на нуль;

подключить кабель питания прибора к сетевой розетке и тумблером «Сеть» включить прибор (эагорится индикаторная лампа); прогреть прибор в течение 15 мин.

3. Измерение напряжений постоянного тока: переключатель пределов измерений установить в положение

«0,3 В» и нажать клавишу « + £Л> переключателя рода измерений; щупы соединить с входными клеммами «±0,3—500 В»; при закороченных щупах ручкой «Уст. О» установить стрелку индикаторного прибора на нулевую отметку шкалы «—(7»;

выбрав нужный предел измерения, с помощью щупов подать измеряемое напряжение на прибор;

по шкале прибора « — U» произвести отсчет.

Примечание. При работе с внешним делителем ДН-1 его вилку подсоединить к клеммам «О500 В», соблюдая полярность. Защитное заземление должно быть подведено к трем точкам: к корпусу измеряемого источника, к корпусу ДН-1, к клемме «±» ВК7-9.

4. Измерение переменного напряжения низкой частоты: переключатель пределов измерений перевести в положение «IV»; нажать клавишу «~и» переключателя рода измерений;

закоротить входные клеммы «~1—100V» и «0,3—1 кУ»;

ручкой «Уст. О» «~1V» установить стрелку прибора на нулевую отметку шкалы «~iF»;

выбрать нужный предел измерения и с помощью щупов подать измеряемое напряжение до 100 В на клеммы «~1—lOOVt, выше 100 В — на клеммы «~0,3—1 kV» ВК7-9;

по шкале прибора « — V» или «~iF* произвести отсчет.

При использовании делителя ДН-2 его выходные клеммы соединяются с клеммами «~1—100V» или «~0,3—1 kV» ВК7-9, & на входные ДН-2 подают измеряемое напряжение.

5. Измерение переменного напряжения высокой частоты: подключить высокочастотный пробник к прибору ВК7-9; нажать клавишу «Пробник» переключателя рода измерений; переключатель пределов измерений установить в положение «IV»;

закоротить вход пробника и ручкой «Уст. 0~1V» установить стрелку прибора на нулевую риску шкалы «~IV»;

установить нужный предел измерения и вход пробника подключить непосредственно к измеряемой цепи; произвести отсчет по шкале «~1V».

При измерении высокочастотным пробником с делителем ДН-2 отсчет измеряемой величины производить на пределах «30% и «100» вольт.

в. Измерение напряжений высокой частоты с тройник о вым переходом ТП-2:

тройниковый переход ТП-2 присоединить к ВК7-9 с помощью разъема;

переключатель пределов измерений поставить в положение «IV»;

закоротить вход ТП-2 и ручкой «Уст. 0~1V» установить стрелку прибора на нулевую риску шкалы «~ IV»;

переключатель пределов измерений установить на нужный предел;

включить ТП-2 в разрыв высокочастотного тракта с помощью его соединителей;

подать в линию напряжение и произвести отсчет по шкале. 7. Измерение сопротивлений;

нажать клавишу «Тх» переключателя рода измерений; установить переключатель пределов в требуемое положение и ручкой «Уст.оо» установить стрелку прибора на отметку «оо» шкалы «Ω»;

закоротить входные гнезда «Тx» ВК7-9 и ручкой «Уст.О», выведенной под шлиц, установить стрелку прибора на нулевую риску шкалы «Ω»;

подключить измеряемое сопротивление к клеммам «гх» и произвести отсчет его величины по шкале «Ω».
