ЗАПАСНОЙ ПАРАШЮТ З-3

Парашют (рис. 77) предназначен для спасения парашютиста в случае отказа основного парашюта и для учебных тренировок, проводимых с целью приобретения опыта в пользовании им.

Тактико-технические данные парашюта

1. При общей массе парашютиста с парашютами до 140 кг парашют 3-3 обеспечивает:

─ надежную работу при своевременном введении его в действие в случаях отказа в работе

всех серийных основных парашютов;

─ возможность применения его в учебных целях с наполненными куполами основных серийных парашютов (за исключением парашюта Д-3);

─ надежную работу на высоте 1500 м при немедленном введении его в действие или с задержкой в раскрытии ранца 20 с и более с горизонтально летящего самолета на скорости 350 км/ч по прибору, при этом перегрузки, возникающие в момент наполнения купола,

не превышают 15g;

─ наполнение купола после раскрытия ранца без вмешательства парашютиста;

─ минимальную безопасную высоту применения с горизонтально летящего самолета на скорости 220 км/ч по прибору при немедленном введении парашюта в действие ─ 100 м. При этом время снижения на полностью наполненном куполе составляет не менее 4 с;

─ вертикальную скорость снижения, приведенную к стандартной атмосфере, замеренную на участке 30─ 35 м от земли: при массе 100 кг ─ 7 м/с; при массе 120 кг ─ 7,5 м/с; при массе 140 кг ─ 8,5 м/с;

─ введение парашюта в действие правой или левой рукой;

─ усилие, необходимое для выдергивания вытяжного кольца, ─ не более 16 кгс;

─ быстрый и удобный монтаж и демонтаж запасного парашюта на подвесной системе основного парашюта;

─ не менее двух применений на скорости 350 км/ч и высоте. 500 м при немедленном введении в действие или с задержкой в раскрытии ранца 20 с и более. Количество применений после раскрытия основного парашюта ─ неограниченное.

2. Габаритные размеры уложенного парашюта, мм: длина ─ 290+10;

ширина ─ 415+10; высота ─ 195+10.

3. Масса парашюта без переносной, сумки не более 7 кг.

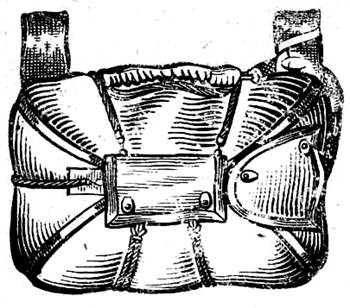

Рис. 77. Общий вид уложенного парашюта 3-3

Тактико-технические данные частей парашюта

1. Купол площадью 49 м² имеет круглую форму, сшит из четырех секторов (капроновое полотно арт. 1529/16319П), каждый из которых состоит из пяти полотнищ. Кромка купола стянута на 12% общей длины окружности вытачками глубиной 65 мм и высотой 400 мм для улучшения раскрытия парашюта и его устойчивости на снижении.

К куполу крепятся 24 стропы длиной по 5000 мм из шнура 10КП прочностью 200 кгс.

Площадь наружных карманов купола 1,92 м², внутренних 1,02 м².

2. Ранец из авизента арт. 4001 цвета хаки, имеет конвертообразную форму с четырьмя клапанами. На дне ранца размещены пять пар съемных резиновых сот и одна резиновая сота у верхнего клапана для укладки перемычки и пучка строп. По бокам ранца пришиты полукольца для крепления к подвесной системе основного парашюта. С внешней стороны к дну ранца прикреплен карабин для вытяжного кольца, сверху ─ ручка для переноски.

Две двойные ранцевые резины имеют длину по 230 мм, четыре одинарных ─ 335 мм.

3. Вытяжное кольцо состоит, из корпуса, кольца, троса длиной 655 мм, двух шпилек и ограничителя. Кольцо размещается на верхнем клапане ранца.

4. Переносная сумка прямоугольной формы, с двумя ручками, крышкой на семи кнопках-турникетах, изготовлена из авизента.

Размеры сумки 380x260X410 мм.

5. Паспорт является обязательной принадлежностью парашюта.
