ПИСТОЛЕТ ПНЕВМАТИЧЕСКИЙ ГАЗОБАЛЛОННЫЙ СПОРТИВНЫЙ МР-657. Паспорт МР-657.776325.049 ПС
ПИСТОЛЕТ ПНЕВМАТИЧЕСКИЙ ГАЗОБАЛЛОННЫЙ СПОРТИВНЫЙ
МР-657 Паспорт МР-657.776325.049 ПС
1 ОБЩИЕ УКАЗАНИЯ
1.1 ПЕРЕД ЭКСПЛУАТАЦИЕЙ ПИСТОЛЕТА ОБЯЗАТЕЛЬНО ОЗНАКОМЬТЕСЬ С НАСТОЯЩИМ ПАСПОРТОМ! В нем кратко изложены основные технические характеристики, устройство и правила эксплуатации изделия.
1.2 ВНИМАНИЕ! ПОМНИТЕ! ЛЮБОЕ ОРУЖИЕ ПРЕДСТАВЛЯЕТ СОБОЙ ОПАСНОСТЬ ДЛЯ ЖИЗНИ И ЗДОРОВЬЯ ЛЮДЕЙ ПРИ ЛЕГКОМЫСЛЕННОМ ОБРАЩЕНИИ С НИМ. ВНИМАТЕЛЬНО ИЗУЧИТЕ И ВЫПОЛНЯЙТЕ УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ ПИСТОЛЕТА, СОДЕРЖАЩИЕСЯ В РАЗДЕЛАХ 5, 6 и 7 НАСТОЯЩЕГО ПАСПОРТА.
1.3 ВНИМАНИЕ! ПЕРЕД ИСПОЛЬЗОВАНИЕМ НОВЫЙ ПИСТОЛЕТ ДОЛЖЕН БЫТЬ ОЧИЩЕН ОТ ЗАВОДСКОЙ СМАЗКИ И ЗАНОВО СМАЗАН РУЖЕЙНЫМ МАСЛОМ В СООТВЕТСТВИИ С УКАЗАНИЯМИ (в пункте 7.5 настоящего паспорта) ПО ЧИСТКЕ И СМАЗКЕ.

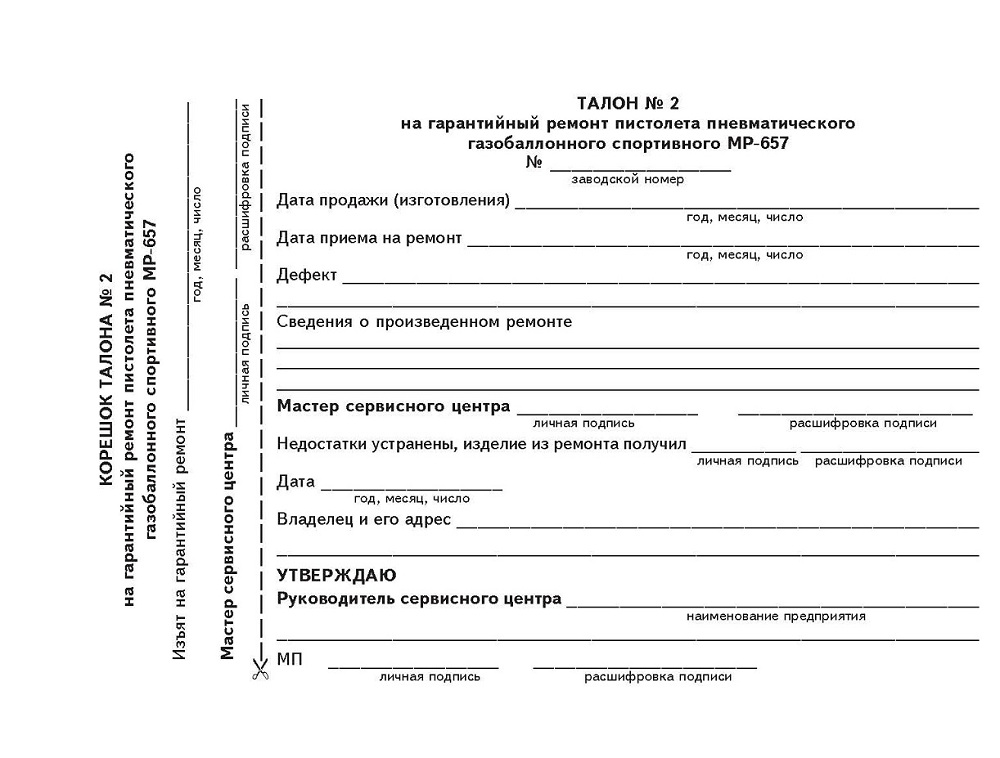

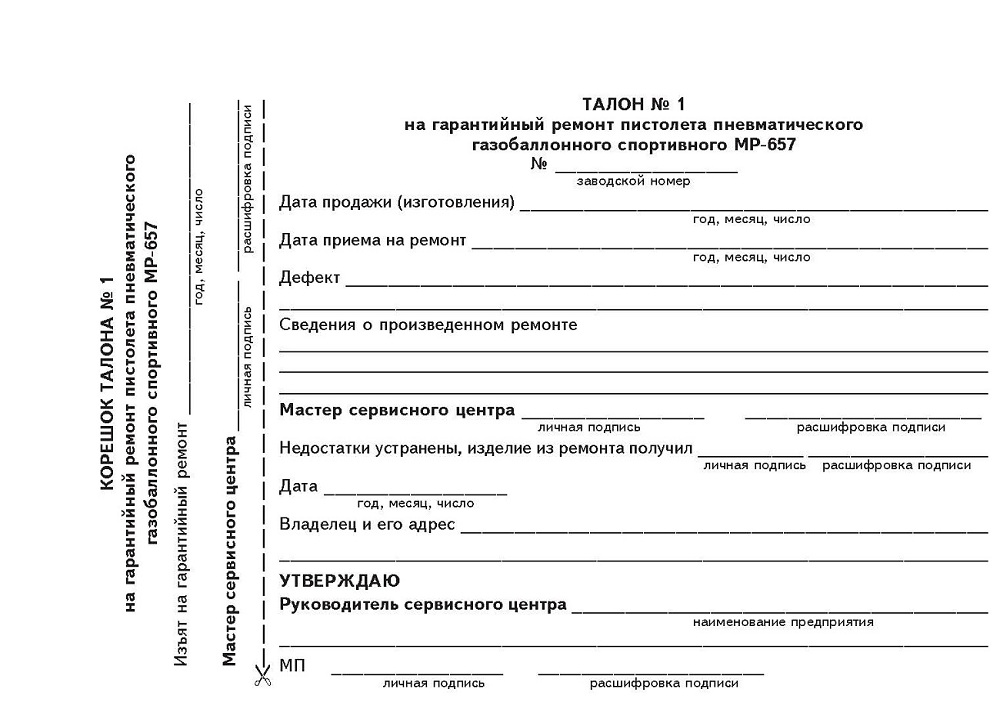

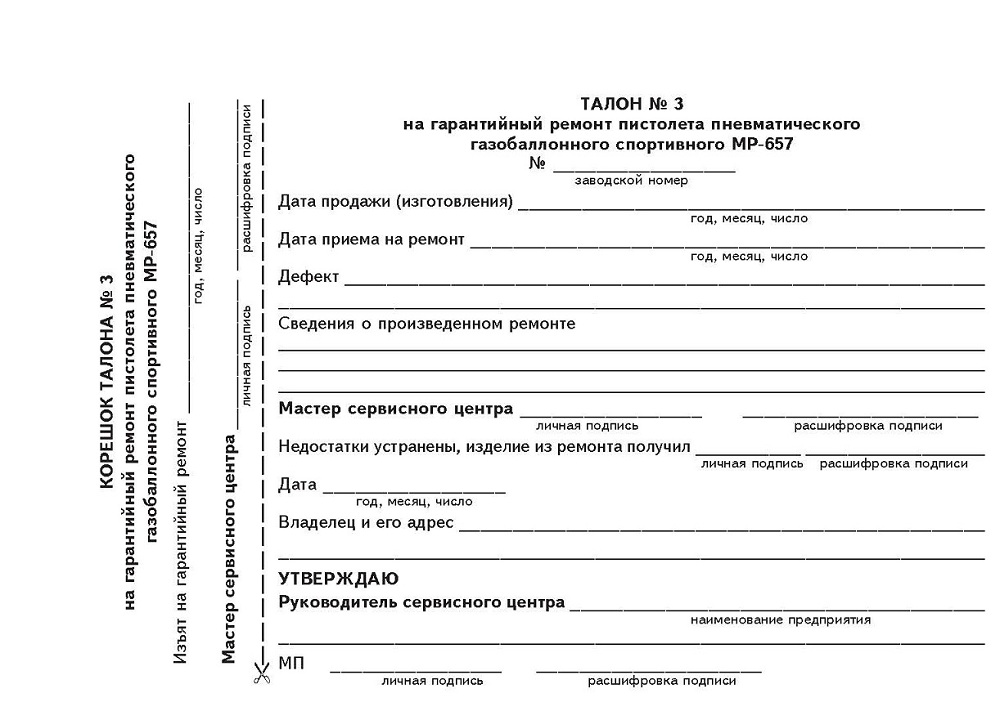

1.4 При покупке требуйте заполнения талона на гарантийный ремонт, прилагаемого к настоящему паспорту, в котором должны быть указаны название и
адрес торговой организации, продавшей пистолет, дата продажи, заверенные штампом магазина и подписью продавца.
1.5 В связи с постоянной работой по усовершенствованию изделия, повышающей его надежность и улучшающей его эксплуатацию, в конструкцию могут быть внесены изменения, не отраженные в настоящем издании.
2 ОСНОВНЫЕ СВЕДЕНИЯ ОБ ИЗДЕЛИИ
2.1 Пистолет пневматический газобаллонный спортивный МР-657 предназначен для занятия спортом, первоначального обучения спортивной стрельбе по неподвижным мишеням и любительской стрельбы свинцовыми пулями для пневматического оружия калибра
4,5 мм (типа «Finale Match», «Gamo Match»).
Стрельба ведется при температуре окружающей среды от 283К (+10°С) до 313К (+40Х).
СТРЕЛЬБА СТАЛЬНЫМИ СФЕРИЧЕСКИМИ ПУЛЯМИ НЕ ДОПУСКАЕТСЯ!
2.2 В изделии применяются баллончики с массой углекислого газа 12 г или сменные заправляемые емкости при вхождении их в комплект поставки.
Таблица 1 — Основные технические данные
| Наименование параметра | Значение параметра | |
| Калибр, мм | 4,5 | |
| Дульная энергия, Дж, не более | 7,5 | |
| Габаритные размеры, мм, не более | 360x170x50 | |
| Масса изделия, кг, не более | 0,8 | |
| Усилие спуска, Н (кгс), регулируемое | минимальное, не более | 4,9 (0,5) |
| максимальное, не менее | 9,8 (1,0) | |
| Длина предварительного хода крючка спускового, мм, регулируемая | 1,0...2,5 | |
| Длина рабочего хода крючка спускового, мм, нерегулируемая | 0,5...1,0 | |
| Начальная скорость полета пули с массой 0,5 г, м/с, не менее | 120 | |
Комплектность согласно таблице 2.
Таблица 2
| Наименование | Исполнение пистолета МР-657.7 76325.049... | Кол- во | Позиция |
| 1 | 2 | 3 | 4 |
| Пистолет | -00;-01 | 1 | |
| Сменная емкость | -00 | 2 | 2 (рис. А.6) |
| Теплообменник | -00;-01 | 2 | 1 (рис. А.1) |
| Мушка | -00;-01 | 2 | 3 (рис. А.8) |
| Элемент запорный | -00;-01 | 1 | 15 (рис. А.8) |
| Кольцо уплотнительное | -00; -01 | 1 | 43 (рис. А.8) |
| Кольцо клапана | -00; -01 | 1 | 16 (рис. А.8) |
| Переходник* | -00 | 1 | 1 (рис. А.6) |
| Втулка поджимная* | -00 | 1 | 3 (рис. А.6) |
| Паспорт | -00;-01 | 1 |
Продолжение таблицы 2
| 1 | 2 | 3 | 4 |
| Коробка упаковочная | -00;-01 | 1 | |
| Перечень адресов мастерских по ремонту спортивно-охотничьего оружия | -00;-01 | 1 | |
| Примечание - ^Поставляется по согласованию с потребителем. | |||
4 УСТРОЙСТВО И ПРИНЦИП РАБОТЫ
4.1 Схема механизмов пистолета показана на рисунках А.2, А.8.
4.2 Разгон пули в канале ствола происходит за счет энергии углекислого газа, размещенного в баллончике.
Отсечка порции газа для придания пуле заданной скорости происходит за счет работы ударноспускового механизма.
4.3 Спусковой механизм пистолета позволяет производить стрельбу только с предварительной постановкой курка на боевой взвод шептала.
4.4 Заряжание пистолета пулей осуществляется путем установки ее в гнездо поворотного магазина.
4.5 Конструкция прицельного приспособления позволяет вносить корректировку стрельбы по вертикали и горизонтали путем вращения регулировочных винтов прицела (в соответствии с п. 7.7 настоящего паспорта).
4.6 В конструкции пистолета предусмотрено применение теплообменников 1, присоединяемых к вставленному баллончику через боковые окна 4 в рукоятке (см. рис. А1). Теплообменники предназначены для стабилизации начальной скорости полета пули при интенсивной стрельбе из пистолета.
5 МЕРЫ БЕЗОПАСНОСТИ
ПРИ ОБРАЩЕНИИ С ПИСТОЛЕТОМ
5.1 Эксплуатируемый Вами пистолет может представлять опасность для людей при легкомысленном обращении с ним.
5.2 При выборе направления стрельбы необходимо учитывать, что выстрел опасен на дистанции до 100 м.
5.3 Направляйте заряженный пистолет только в сторону мишени.
5.4 При эксплуатации пистолета ЗАПРЕЩАЕТСЯ:
- НАПРАВЛЯТЬ ПИСТОЛЕТ ДУЛЬНОЙ ЧАСТЬЮ В СТОРОНУ ЛЮДЕЙ;
- СТРЕЛЯТЬ ИЗ НЕИСПРАВНОГО ПИСТОЛЕТА;
- ОСТАВЛЯТЬ И ХРАНИТЬ ПИСТОЛЕТ СО ВСТАВЛЕННОЙ В МАГАЗИН ПУЛЕЙ;
- РАЗБИРАТЬ ПИСТОЛЕТ СО ВСТАВЛЕННЫМ БАЛЛОНЧИКОМ;
- ОТСОЕДИНЯТЬ ОТ ПИСТОЛЕТА БАЛЛОНЧИК, НАПОЛНЕННЫЙ ГАЗОМ;
- ХРАНИТЬ ПИСТОЛЕТ БОЛЕЕ 2-Х ЧАСОВ С УСТАНОВЛЕННЫМ БАЛЛОНЧИКОМ.
5.5 После окончания стрельбы убедитесь в том, что пистолет разряжен. При наличии пули в магазине извлеките ее.
5.6 В случае временного прекращения стрельбы поверните магазин в открытое положение.
6 ПОРЯДОК ЭКСПЛУАТАЦИИ
6.1 Перед началом эксплуатации удалите смазку из канала ствола и снимите лишнюю смазку с наружных поверхностей пистолета (в соответствии с п. 7.5 настоящего паспорта).
6.2 Проверьте работу ударно-спускового механизма.
6.3 При подготовке пистолета к стрельбе необходимо:
- через боковые окна рукоятки вставить баллончик, произвести его накалывание путем закручивания поджимного винта 15 (рис. А.2);
- через боковые окна рукоятки подсоединить к баллончику теплообменники по направлению А (см. рис. А.1);
- повернуть магазин 6 (рис. А.2) по часовой стрелке в открытое положение, приложив усилие к выступу В (рис. А.7);
- вставить пулю в гнездо А (рис. А.7) магазина;
- вернуть магазин в исходное положение (нажать и повернуть), прикладывая усилие по направлению стрелок Б (рис. А.7).
Пистолет готов к стрельбе.
6.4 Стрельба осуществляется нажатием на спусковой крючок 18 после постановки курка 12 (рис. А.2) на боевой взвод шептала 9.
6.5 При эксплуатации пистолета строго соблюдайте правила, изложенные в разделе «Меры безопасности при обращении с пистолетом». 7 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
7.1 Правильное обращение и своевременное техническое обслуживание пистолета повышает срок службы и гарантирует надежную работу. Не следует, если нет необходимости, производить полную разборку пистолета.
7.2 Применяйте для стрельбы только пули, указанные в разделе «Основные сведения об изделии».
7.3 Неполную разборку пистолета следует производить в следующем порядке (рисунок А.2):
7.3.1 отвернуть винт 13, снять рукоятку 14;
7.3.2 снять грузы 3, отвернув винты;
7.3.3 отвернуть винт 21, отделить кожух ствола 4, магазин б с пружиной 7;
7.3.4 отвернуть винты 23, отделить крышку 22, снять прицел 11, сдвинув его назад;
7.3.5 снять шептало 9 с пружиной 8, снять спусковой крючок 18 с пружиной 24, винтом 17.
Сборку пистолета производить в обратном порядке.
7.4 Через каждые 500-1000 выстрелов подтягивать винты крепления крышки, ствола, кожуха ствола и мушки.
7.5 Чистка и смазка пистолета
7.5.1 Для чистки и смазки деталей пистолета рекомендуется использовать чистую ветошь или марлю, жидкое ружейное масло, шомпол.
Протирочный материал не должен содержать песка и пыли.
7.5.2 При подготовке пистолета к эксплуатации необходимо:
- выполнить действия по п.7.3.3
- очистить пистолет от консервационной смазки, протерев канал ствола и металлические части протирочным материалом;
- смазать канал ствола и металлические части тонким слоем ружейного масла.
7.5.3 Через каждые 500 выстрелов производите чистку канала ствола и его смазку тонким слоем ружейного масла.
7.5.4 Через каждые 1500-2000 выстрелов производите смазку деталей ударно-спускового механизма, предварительно выполнив действия по пп. 7.3.1 и 7.3.4.
7.5.5 Не наносите излишнее количество смазки, так как это приведет к появлению отложений пыли и мелкого мусора.
7.6 Для замены вышедшего из строя элемента запорного 3 (рисунок А.5), который является уплотнением клапана, необходимо выбить штифт 20 (рисунок А.2), снять клапанное устройство 23 и кольцо клапана 16. Отвернуть втулку клапана 1 (рисунок А.5) от корпуса 10, снять клапан 2 с пружиной 4 и аккуратно извлечь элемент запорный из втулки клапана.
После установки нового уплотнения провести сборку в обратном порядке.
7.7 Перед эксплуатацией пистолет следует привести к нормальному бою, т.е. отрегулировать прицельное приспособление. Эту операцию рекомендуется проводить в следующем порядке (рисунок А.4): 7.7.1 Определить дистанцию, на которой Вы наиболее часто собираетесь стрелять (не более 10 м).
7.7.2 На листе бумаги изобразить мишень — черный круг Б диаметром 60 мм, закрепить его на деревянном щите или на другом предмете, который хорошо улавливает пули.
7.7.3 Подготовить пистолет к стрельбе, прицелиться (рисунок А.З) и произвести несколько выстрелов по мишени с выбранной Вами дистанции.
7.7.4 Регулировку прицела в горизонтальной и вертикальной плоскости рекомендуется производить следующим образом:
- регулировку прицельного приспособления (см. рисунок А.4) в горизонтальной плоскости производить поворотом регулировочного винта А согласно маркировке на планке Г: сместить прицельную планку Б вправо (если пробоины находятся левее черного круга мишени) или влево (если пробоины находятся правее черного круга мишени);
- регулировку прицельного приспособления (см. рисунок А.4) в вертикальной плоскости производить поворотом регулировочного винта В согласно маркировке на планке Г: поднять прицельную планку Б (если пробоины находятся под черным кругом мишени) или опустить (если пробоины находятся над черным кругом мишени).
7.8 Регулировка спускового механизма (рисунок А.2).
7.8.1 Предварительный ход спуска — поворотом винта 19. Минимальный предварительный ход спуска соответствует положению винта, закрученному «до упора».
7.8.2 Усилие спуска — поворотом винта 17. Максимальное усилие спуска соответствует положению винта, закрученному «до упора».
7.9 Заправка сменной емкости (рис. А.6).
ВНИМАНИЕ! УКАЗАННЫЕ РАБОТЫ ДОЛЖНЫ ПРОВОДИТЬ ЛИЦА ДОПУЩЕННЫЕ К ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ ОБОРУДОВАНИЯ С ВЫСОКИМ ДАВЛЕНИЕМ (УГЛЕКИСЛОТНЫХ БАЛЛОНОВ ПО ГОСТ 949-73).
7.9.1 Охладить сменную емкость 2 до температуры не выше минус 5°С, выдержав в морозильной камере холодильника в течение 40-60 минут.
7.9.2 Присоединить переходник 1 (поставляется по согласованию с потребителем) по направлению А к углекислотному баллону емкостью 20 л или 40 л по ГОСТ 949-73 (в комплект не входит).
7.9.3 Извлечь сменную емкость из холодильника и незамедлительно поместить ее во втулку поджимную 3, ориентируя сменную емкость 2 в соответствии с рис. А.6.
7.9.4 Присоединить втулку поджимную (со сменной емкостью) к переходнику, закрутив ее до упора.
7.9.5 Открыть вентиль углекислотного баллона на 40-60 сек.
7.9.6 Закрыть вентиль баллона, открутить втулку поджимную от переходника и извлечь сменную емкость. Сменная емкость заправлена.
Заправленная сменная емкость устанавливается в пистолет аналогично одноразовому баллончику. При израсходовании газа в сменной емкости процедуру заправки повторить. 8 ИНФОРМАЦИЯ ОБ ИЗГОТОВИТЕЛЕ
8.1 Пистолет пневматический газобаллонный спортивный МР-657 изготовлен Открытым акционерным обществом «Ижевский механический завод».
8.2 Адрес изготовителя: 426063, Россия, г. Ижевск, ул. Промышленная, 8.
8.3 Информация о лицензии на производство служебного и гражданского оружия размещена на сайте нашего предприятия: www.baikalinc.ru
9 ГАРАНТИИ ИЗГОТОВИТЕЛЯ
9.1 Гарантийный срок эксплуатации пистолета -12 месяцев при условии использования его исключительно для личных и иных нужд, не связанных с осуществлением предпринимательской деятельности и при осуществлении из него (за этот период) не более 5000 выстрелов.
9.2 Гарантийный срок определяется с даты продажи, указанной в паспорте, при наличии названия и адреса торговой организации, продавшей пистолет, штампа магазина и подписи продавца. При отсутствии таковых гарантийный срок исчисляется с даты изготовления, указанной в настоящем паспорте.
9.3 Перечень требований, которые потребитель может предъявить при выявлении недостатков пистолета в течение гарантийного срока, определяется ст. 18 Закона РФ «О защите прав потребителей» от 07.02.1992.
В случае использования пистолета покупателем в предпринимательских целях, а также в целях не
связанных с использованием для личных нужд, стороны при выявлении недостатков в пистолете руководствуются положениями Гражданского кодекса Российской Федерации и заключенного между ними договора.
Гарантия на пистолет, включая гарантию на составные его части (в том числе замененные до момента окончания гарантии на пистолет), используемый в целях предпринимательской деятельности, а также в целях, не связанных с использованием для личных нужд, предоставляется на срок 12 месяцев (при настреле не более 5000 выстрелов) и прекращается по истечении 12 месяцев с момента продажи пистолета.
9.4 Гарантийные обязательства утрачивают силу в случае:
- нарушения потребителем установленных правил пользования, включая правила безопасности, хранения или транспортировки товара;
- возникновения недостатков товара по вине потребителя либо третьих лиц;
- возникновения недостатков товара вследствие действия обстоятельств непреодолимой силы.
9.5 Для проведения ремонта и технического обслуживания пистолета Вы должны обращаться только в специализированные мастерские по ремонту спортивно-охотничьего оружия.
Адрес головной гарантийной мастерской при заводе-изготовителе: 426063, г. Ижевск, ул. Промышленная, 8, тел. (3412) 68-95-59.
Адреса мастерских, расположенных в других регионах, перечислены во вкладыше, прилагаемом к паспорту. Кроме того, сообщить адрес гарантийной мастерской Вам должны в магазине, в котором Вы приобрели пистолет.
9.6 Гарантийный ремонт пистолета производится в мастерской в срок не более 20 дней со дня обращения владельца в мастерскую (дата изъятия пистолета указывается в корешке талона на гарантийный ремонт).
В случае невозможности устранения недостатков пистолета по причинам, не зависящим от мастерской, пистолет отправляют на завод-изготовитель. Предельный срок проведения гарантийного ремонта не должен превышать 45 дней со дня получения заводом-изготовителем изделия.
Порядок отправки оружия в ремонт и заказа запасных частей размещены на сайте нашего предприятия: www.baikalinc.ru (адрес электронной почты
- quality@baikalinc.ru).
10 СВЕДЕНИЯ О СЕРТИФИКАЦИИ
Пистолет пневматический газобаллонный спортивный МР-657 соответствует МР-657.776325.049ТУ, криминалистическим требованиям МВД Российской Федерации по ограничениям, устанавливаемым на оборот гражданского и служебного оружия, и признан годным для эксплуатации. Пистолет пневматический газобаллонный спортивный МР-657 сертифицирован на соответствие требованиям безопасности, сертификат - РОСС RU.M>K03.B02584, срок действия с
22.01.2013 по 21.06.2015. Сертификат выдан органом по сертификации гражданского и служебного оружия и патронов к нему ООО «Удмуртский центр сертификации», регистрационный номер РОСС RU.0001.11M>K03.
11 СВИДЕТЕЛЬСТВО О ПРИЕМКЕ И ОБ УПАКОВЫВАНИИ
Пистолет пневматический газобаллонный спортивный МР-657 №________изготов-
лен и принят в соответствии с техническими условиями МР-657.776325.049ТУ и признан годным для эксплуатации.
Окончательную сборку произвел__
ф., и., о.
Дата изготовления_
год, месяц, число
Приемку произвел МП___
личная подпись
Подвергнут консервации и упакован ОАО «Ижевский механический завод» согласно требованиям, предусмотренным в действующих технических условиях МР-657.776325.049ТУ.
Дата консервации
год, месяц, число
Консервацию произвел_____
личная подпись (или штамп)
Срок хранения пистолета в неповрежденной заводской упаковке - 24 месяца с момента консервации на предприятии-изготовителе, после чего необходимо произвести переконсервацию.
Срок хранения указан для помещений с естественной вентиляцией без искусственно регулируемых климатических условий, где колебания температуры и влажности воздуха существенно меньше, чем на открытом воздухе (например: каменных, бетонных, металлических с теплоизоляцией и других хранилищах), расположенных в любых макроклима-тических районах, в том числе в районах с тропическим климатом.
12 ГАРАНТИЙНЫЙ ТАЛОН НА ПИСТОЛЕТ МР-657
№_________
заводской номер
Продан _____________
наименование и адрес торговой организации
Дата продажи____год, месяц, число
Продавец
МП
___________________________________________
личная подпись расшифровка подписи
ПРИЛОЖЕНИЕ А (справочное)

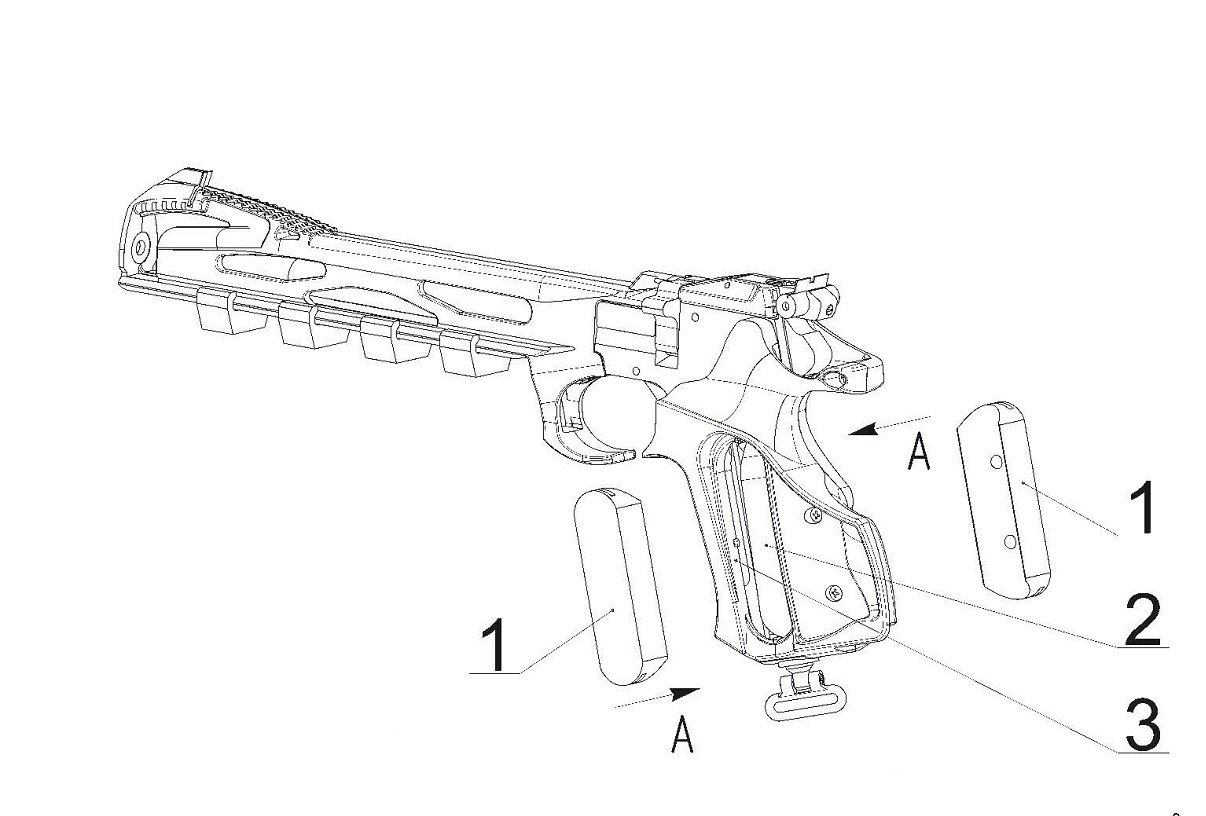

1 - теплообменник, 2 - баллон, 3 - боковое окно рукоятки.
Рисунок А.1 — Внешний вид пистолета и схема установки теплообменников

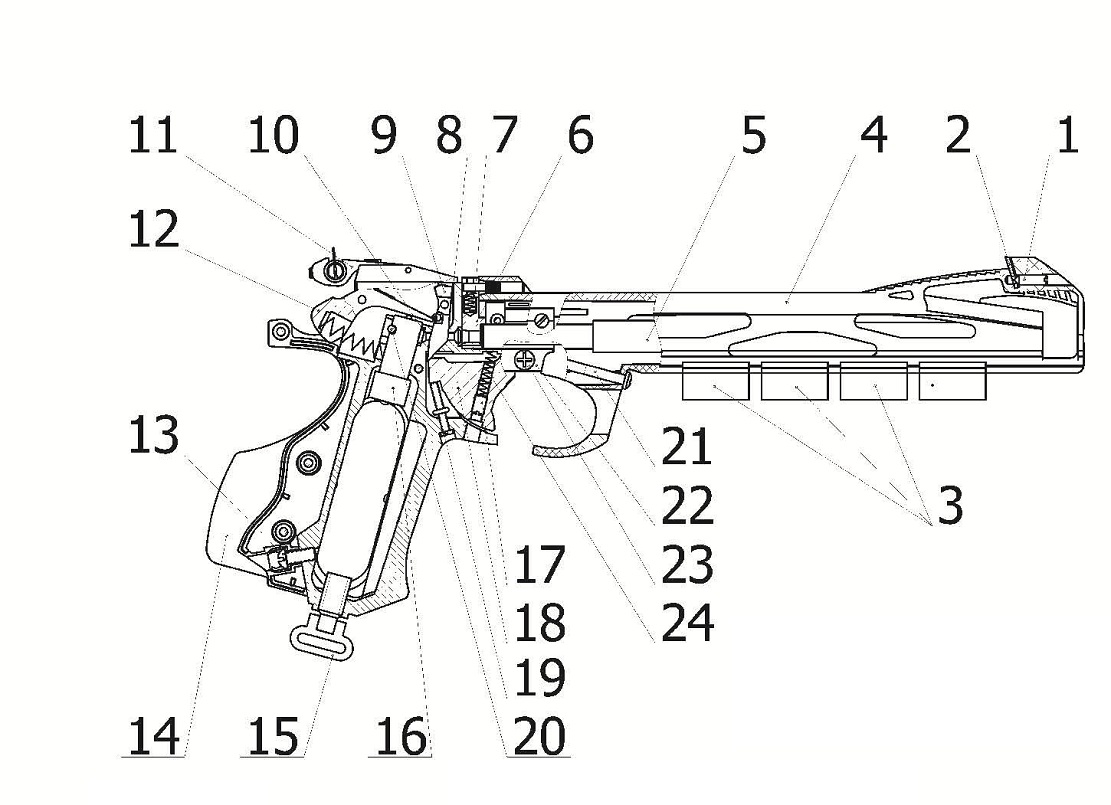

Рисунок А.2 — Схема механизмов пистолета
1 - винт, 2 - мушка, 3 - грузы, 4 - кожух ствола, 5 -ствол, 6 - магазин, 7 - пружина, 8 - пружина, 9 - шептало, 10 - кольцо, 11 - прицел, 12 - курок, 13 - винт, 14 -рукоятка, 15 - винт поджимной, 16 - клапанное устройство, 17 - винт, 18 - крючок спусковой, 19 -винт, 20 - штифт, 21 - винт, 22 - крышка, 23 - винт, 24 - пружина.

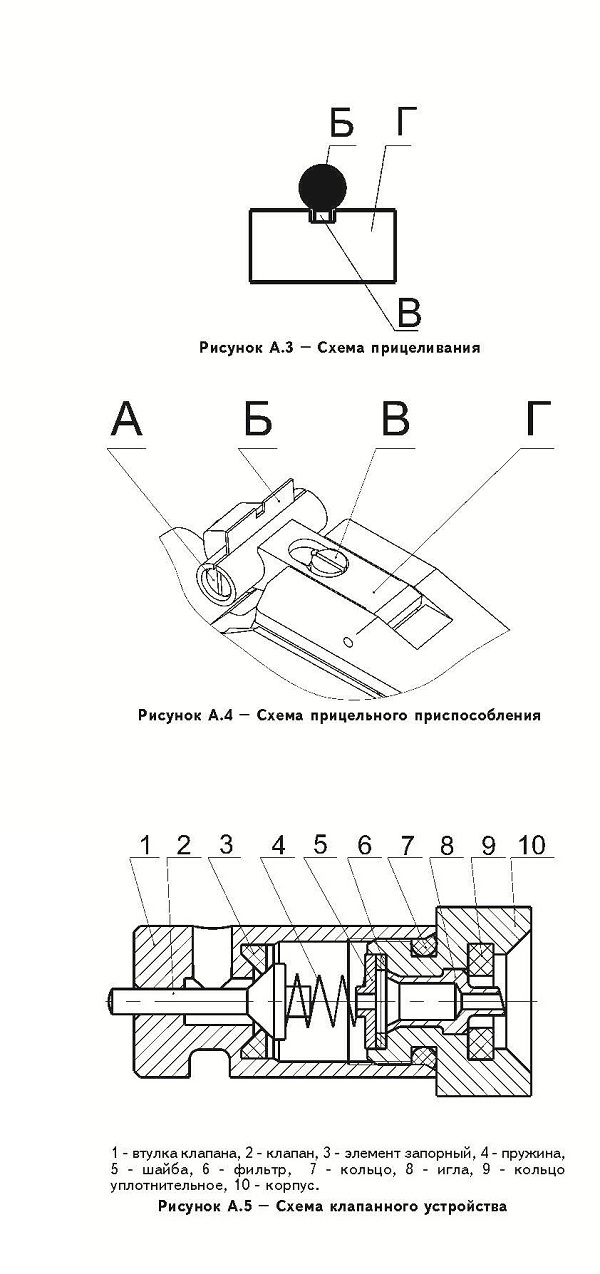

Рисунок А.З — Схема прицеливания
Рисунок А.4 — Схема прицельного приспособления
Рисунок А.5 — Схема клапанного устройства
1 - втулка клапана, 2 - клапан, 3 - элемент запорный, 4 - пружина, 5 - шайба, 6 - фильтр, 7 - кольцо, 8 - игла, 9 - кольцо уплотнительное, 10- корпус.

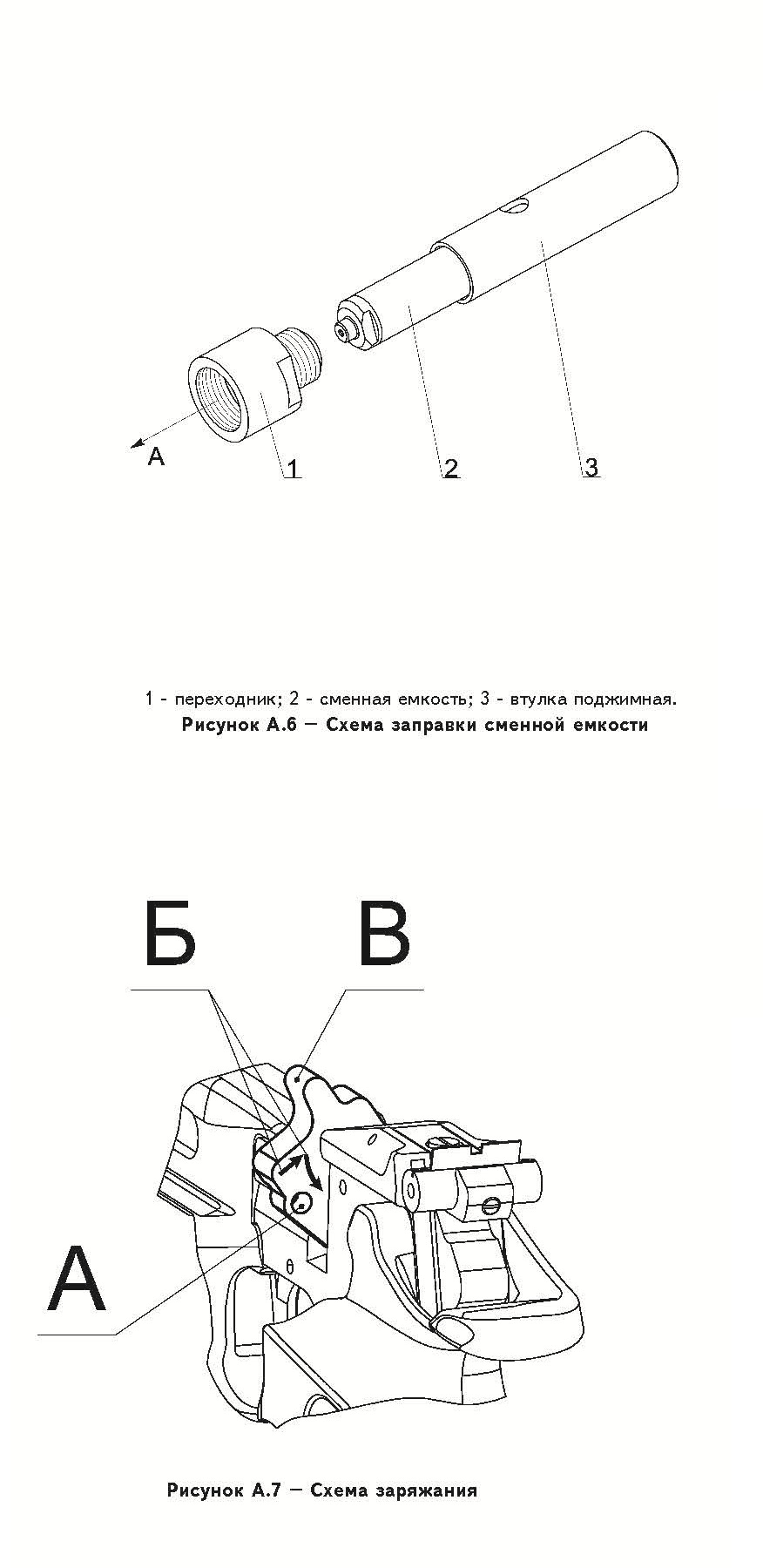

Рисунок А.6 — Схема заправки сменной емкости 1-переходник; 2 - сменная емкость; 3 - втулка поджимная.
Рисунок А.7 — Схема заряжания

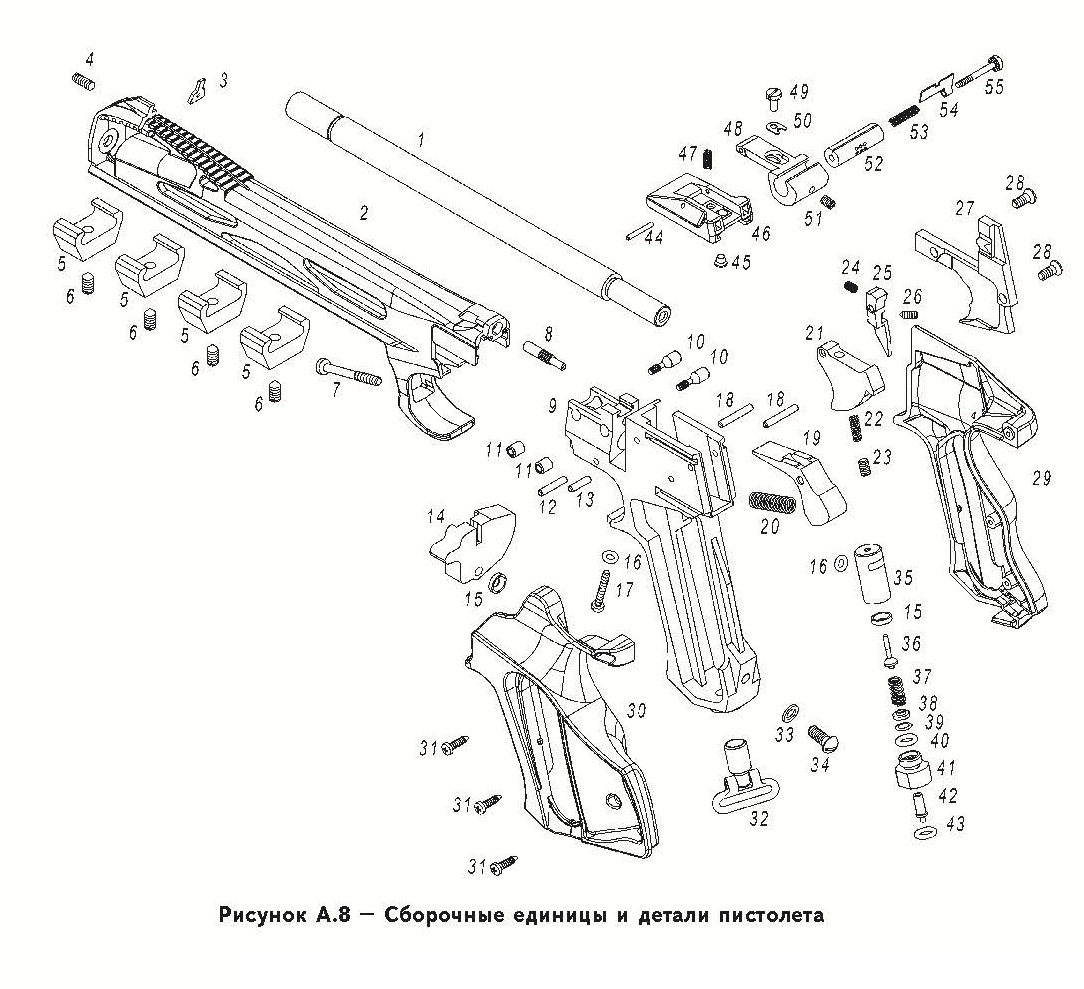

Рисунок А.8 — Сборочные единицы и детали пистолета
Таблица А.1 — Перечень сборочных единиц и деталей пистолета
| Поз. на рис. А.8 | Наименование | Количество на одно изделие |
| 1 | 2 | 3 |
| 1 | Ствол | 1 |
| 2 | Кожух | 1 |
| 3 | Мушка | 1 |
| 4 | Винт | 1 |
| 5 | Груз | 4 |
| 6 | Винт | 4 |
| 7 | Винт | 1 |
| 8 | Ось магазина | 1 |
| 9 | Рамка | 1 |
| 10 | Винт | 2 |
| 11 | Гайка | 2 |
| 12 | Штифт | 1 |
| 13 | Штифт | 1 |
| 14 | Магазин | 1 |
| 15 | Элемент запорный | 2 |
| 16 | Кольцо клапана | 2 |
| 17 | Винт | 1 |
| 18 | Штифт | 2 |
| 19 | Курок | 1 |
| 20 | Пружина боевая | 1 |
| 21 | Крючок спусковой | 1 |
| 22 | Пружина | 1 |
| 23 | Винт | 1 |
| 24 | Пружина шептала | 1 |
| 25 | Шептало | 1 |
| 26 | Винт | 1 |
| 27 | Крышка | 1 |
Продолжение таблицы А.1
| 1 | 2 | 3 |
| 28 | Винт | 2 |
| 29 | Щечка правая | 1 |
| 30 | Щечка левая | 1 |
| 31 | Винт | |
| 32 | Винт поджимной | 1 |
| 33 | Шайба | 1 |
| 34 | Винт | 1 |
| 35 | Втулка клапана | 1 |
| 36 | Клапан | 1 |
| 37 | Пружина | 1 |
| 38 | Шайба | 1 |
| 39 | Фильтр | 1 |
| 40 | Кольцо | 1 |
| 41 | Корпус | 1 |
| 42 | Игла | 1 |
| 43 | Кольцо уплотнительное | 1 |
| 44 | Штифт | 1 |
| 45 | Гайка врезная | 1 |
| 46 | Основание прицела | 1 |
| 47 | Пружина | 1 |
| 48 | Планка | 1 |
| 49 | Винт | 1 |
| 50 | Шайба | 1 |
| 51 | Винт | 1 |
| 52 | Основание целика | 1 |
| 53 | Пружина целика | 1 |
| 54 | Планка прицельная | 1 |
| 55 | Винт целика | 1 |
ТАЛОН № 1
на гарантийный ремонт пистолета пневматического газобаллонного спортивного МР-657
ТАЛОН № 2
на гарантийный ремонт пистолета пневматического газобаллонного спортивного МР-657
ТАЛОН № 3
на гарантийный ремонт пистолета пневматического газобаллонного спортивного МР-657
Нет комментариевНе стесняйтесь поделиться с нами вашим ценным мнением.
Текст
