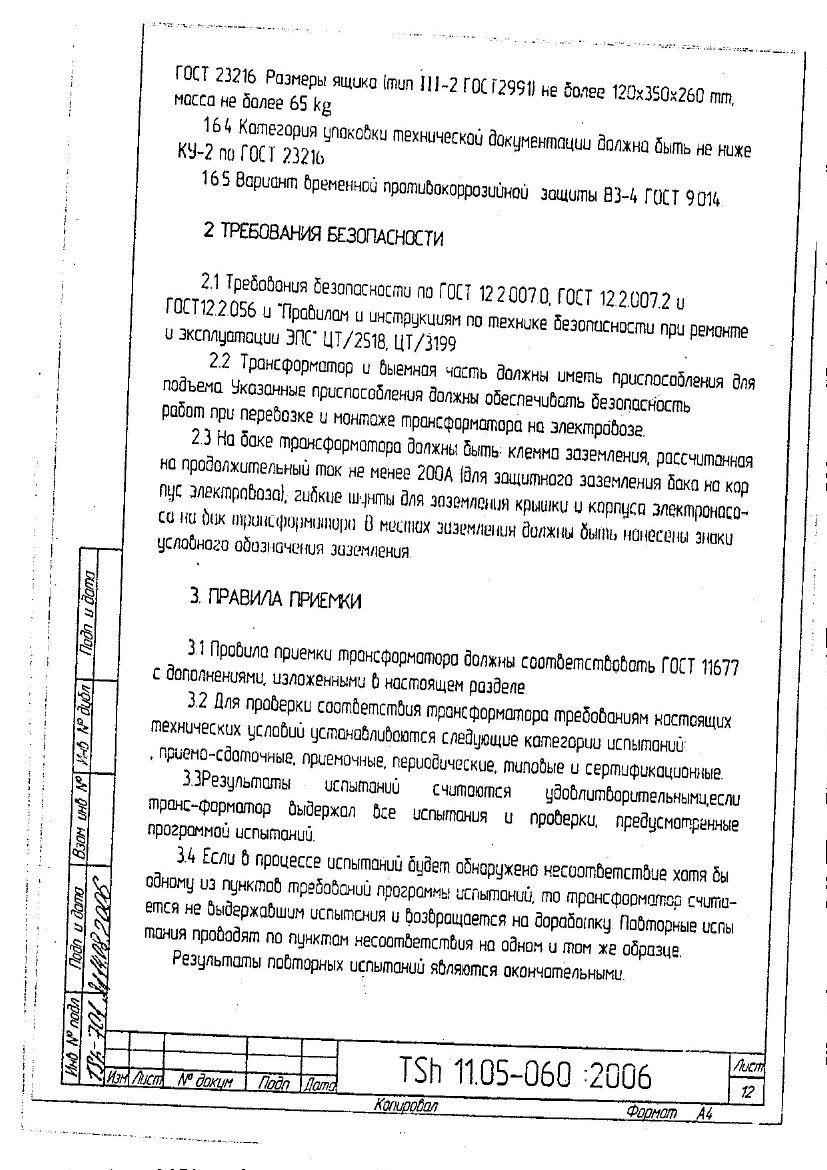

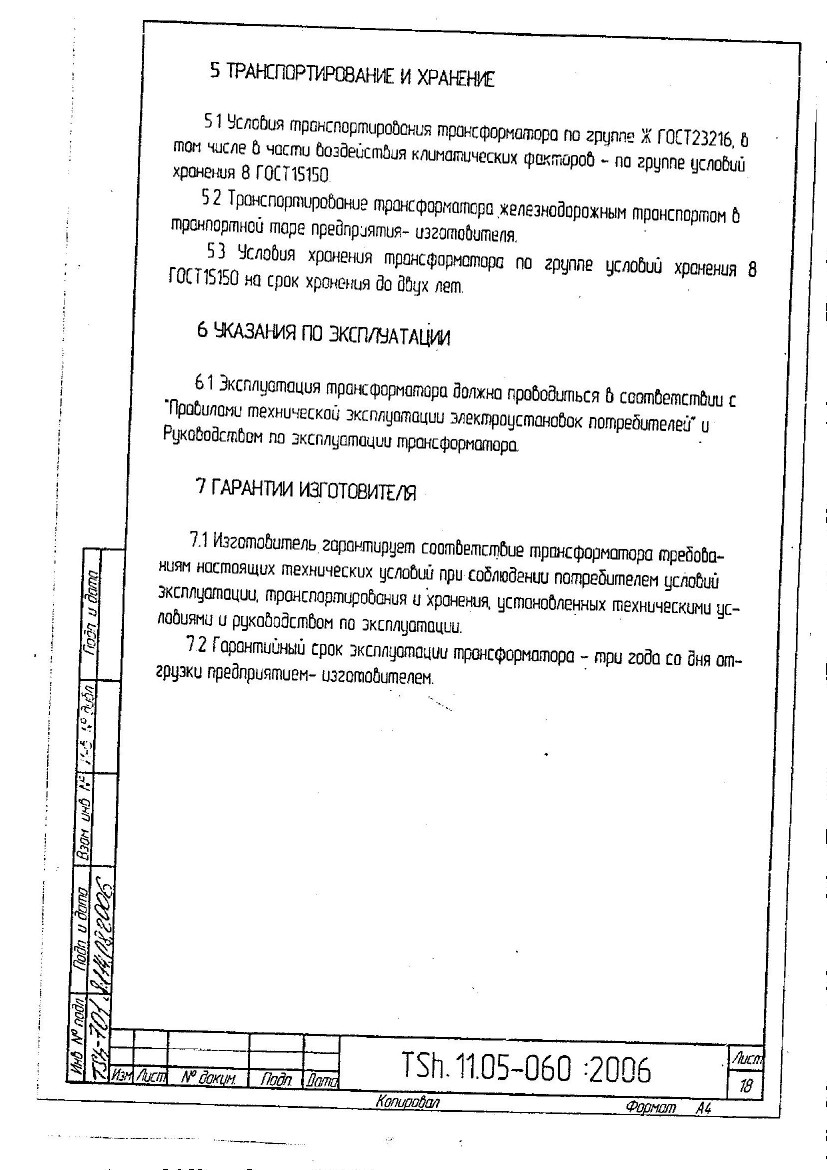

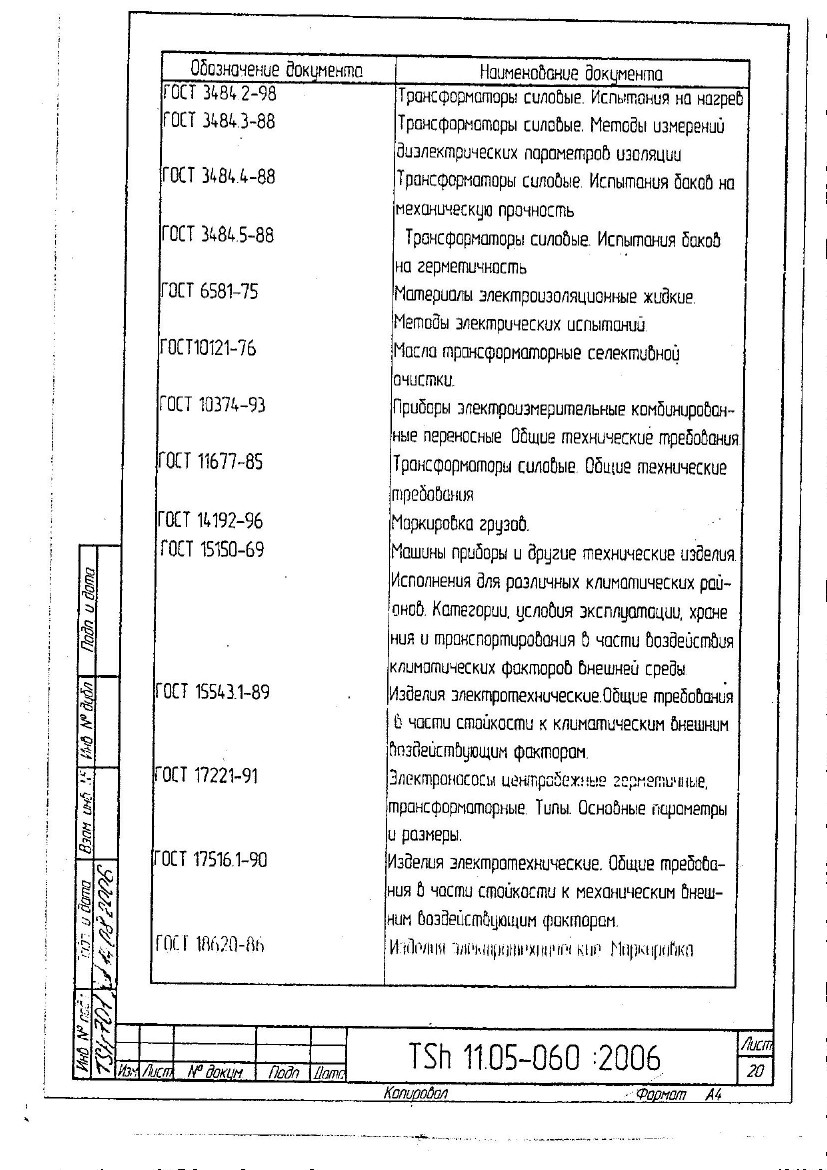

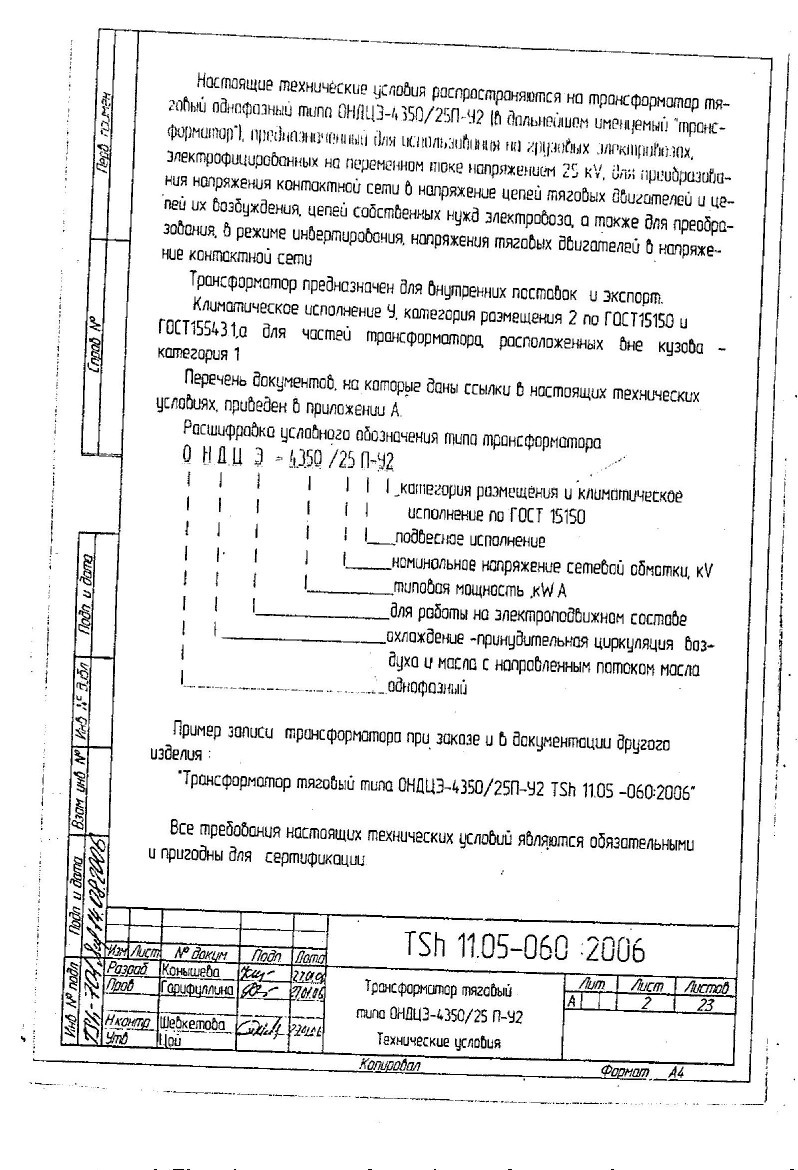

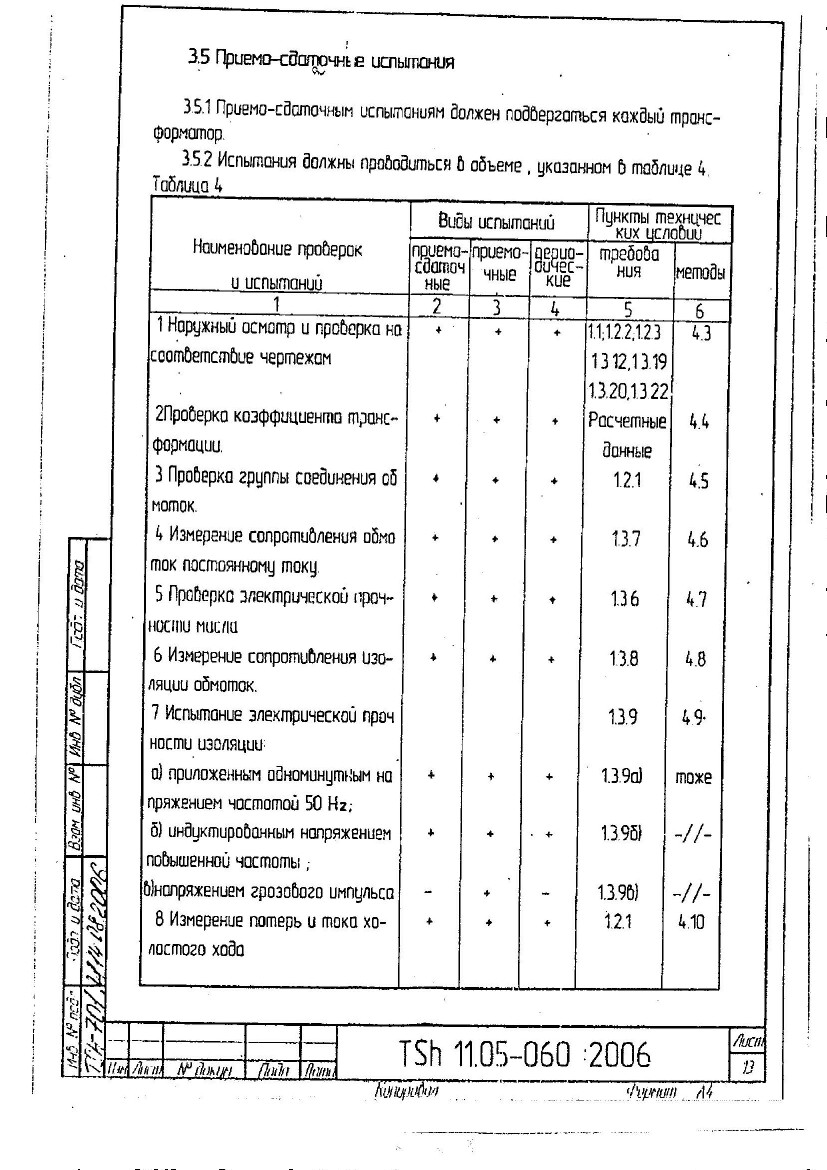

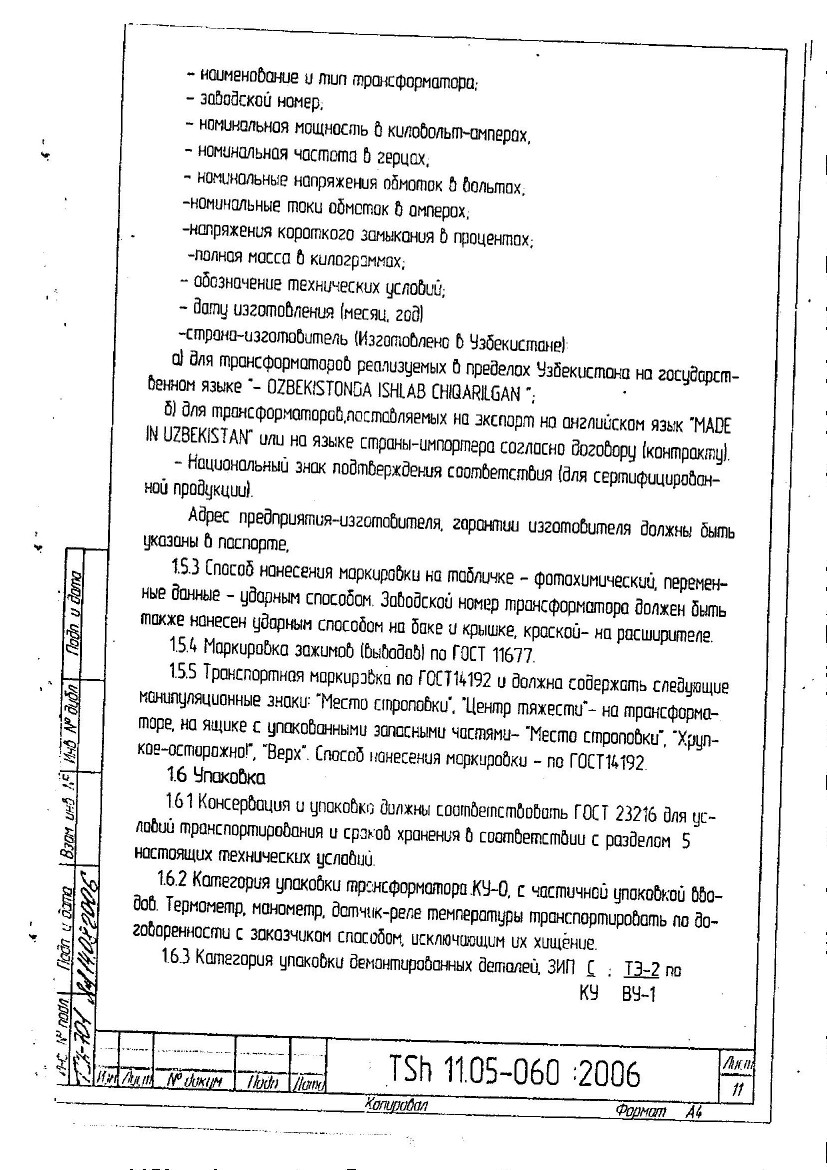

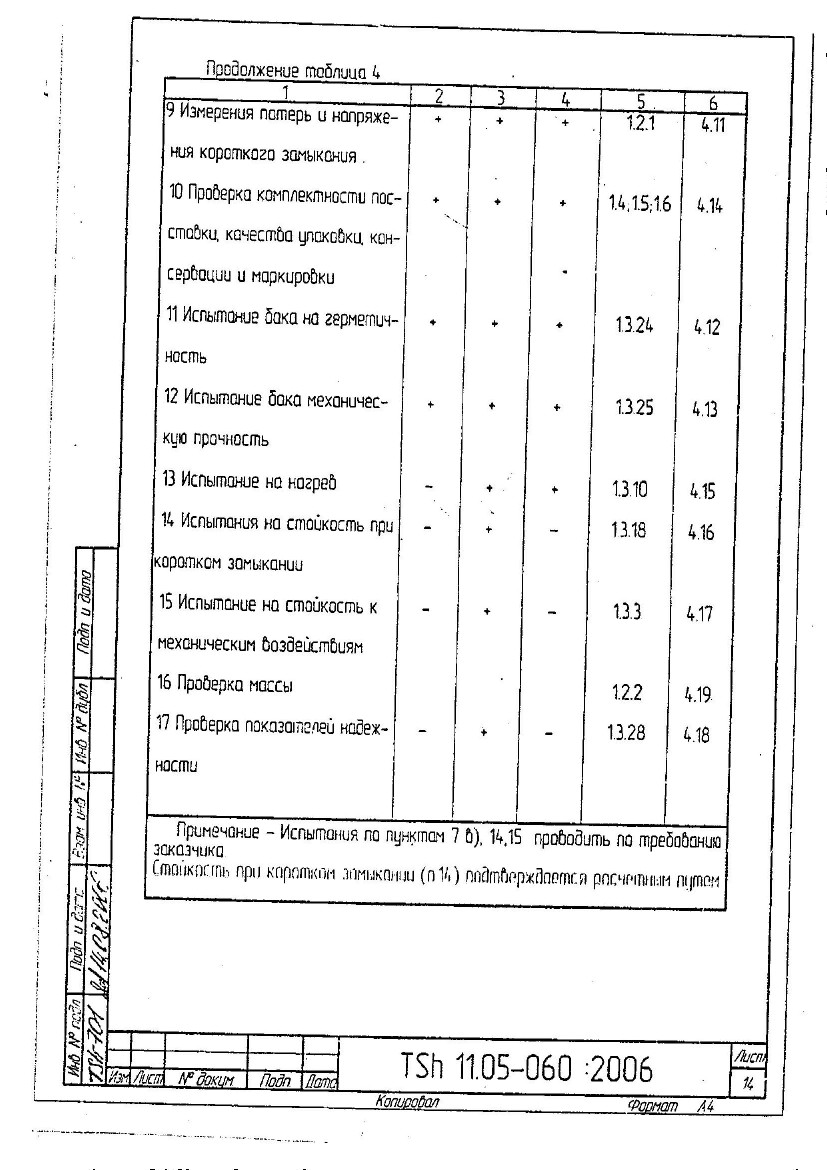

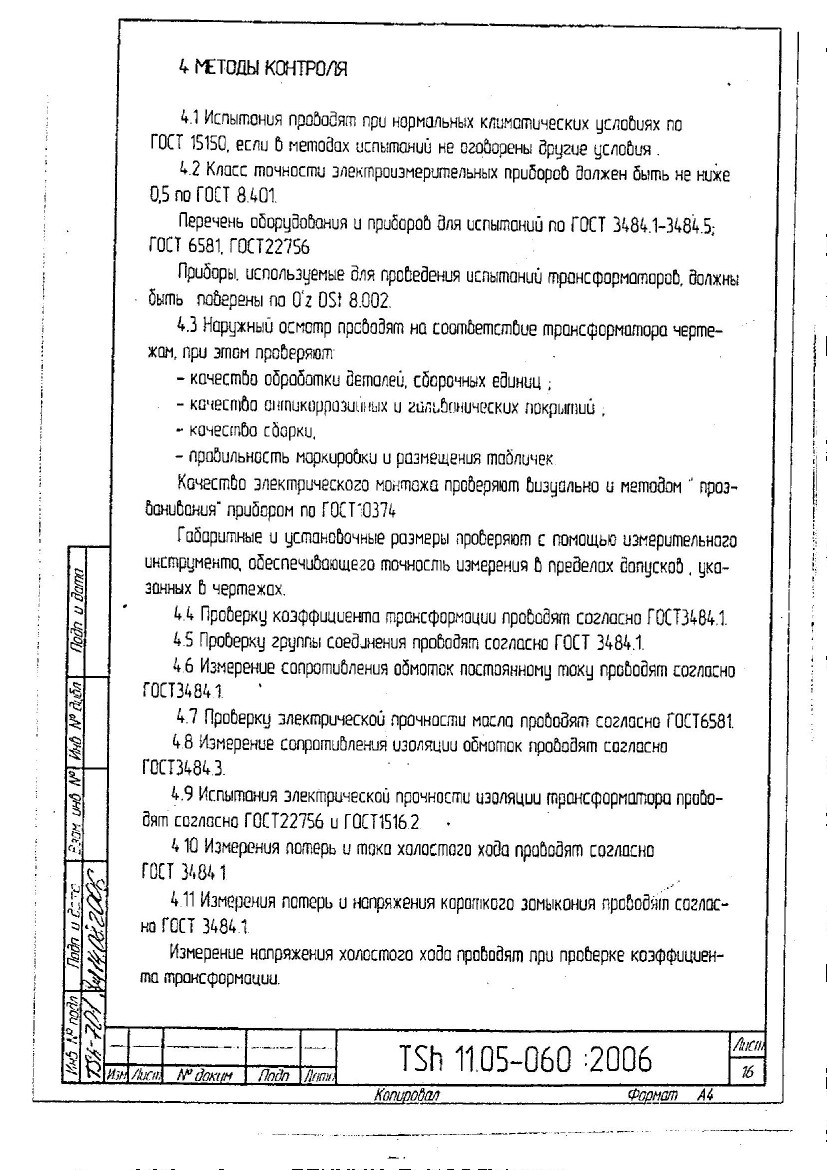

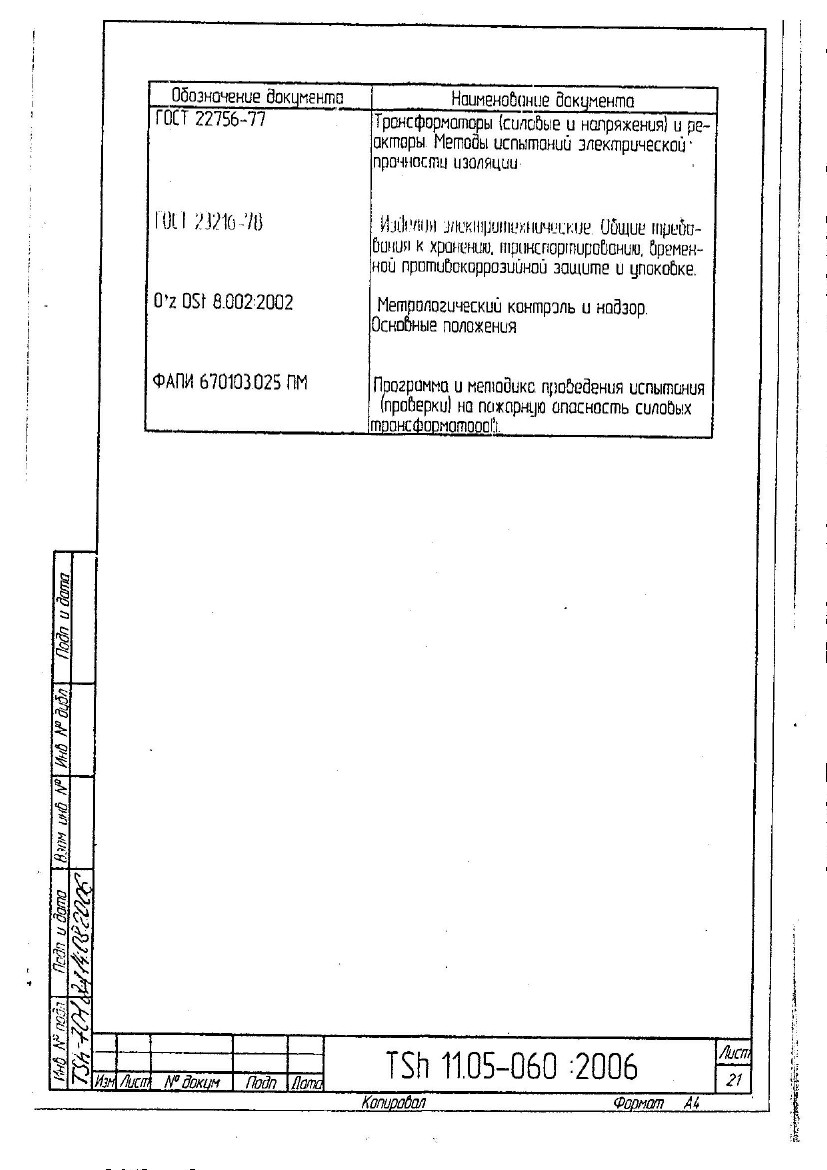

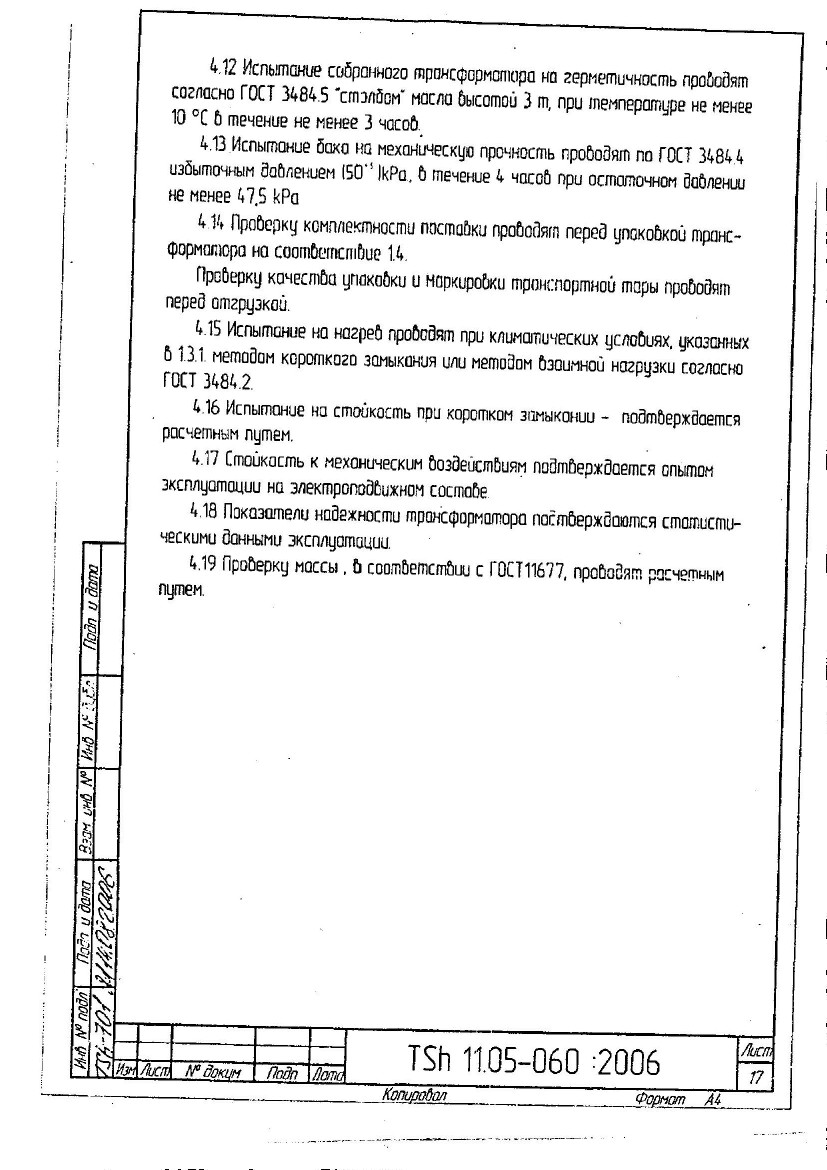

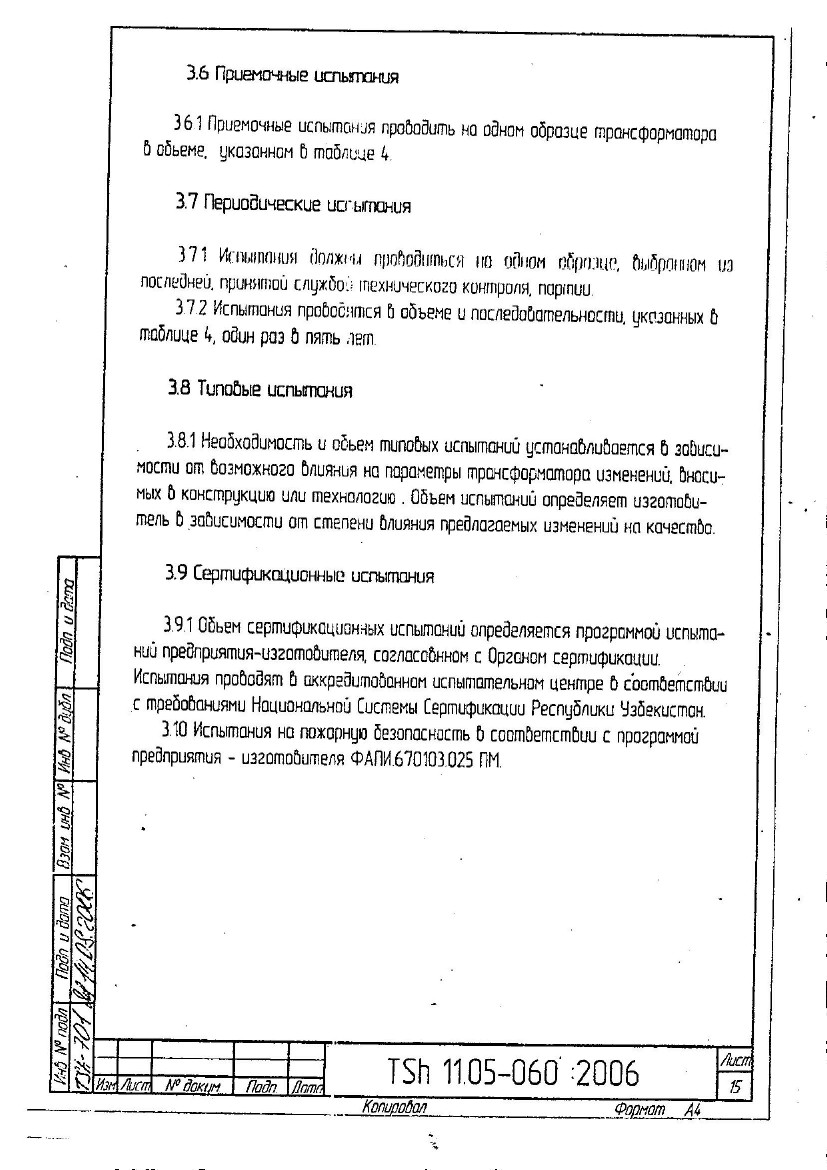

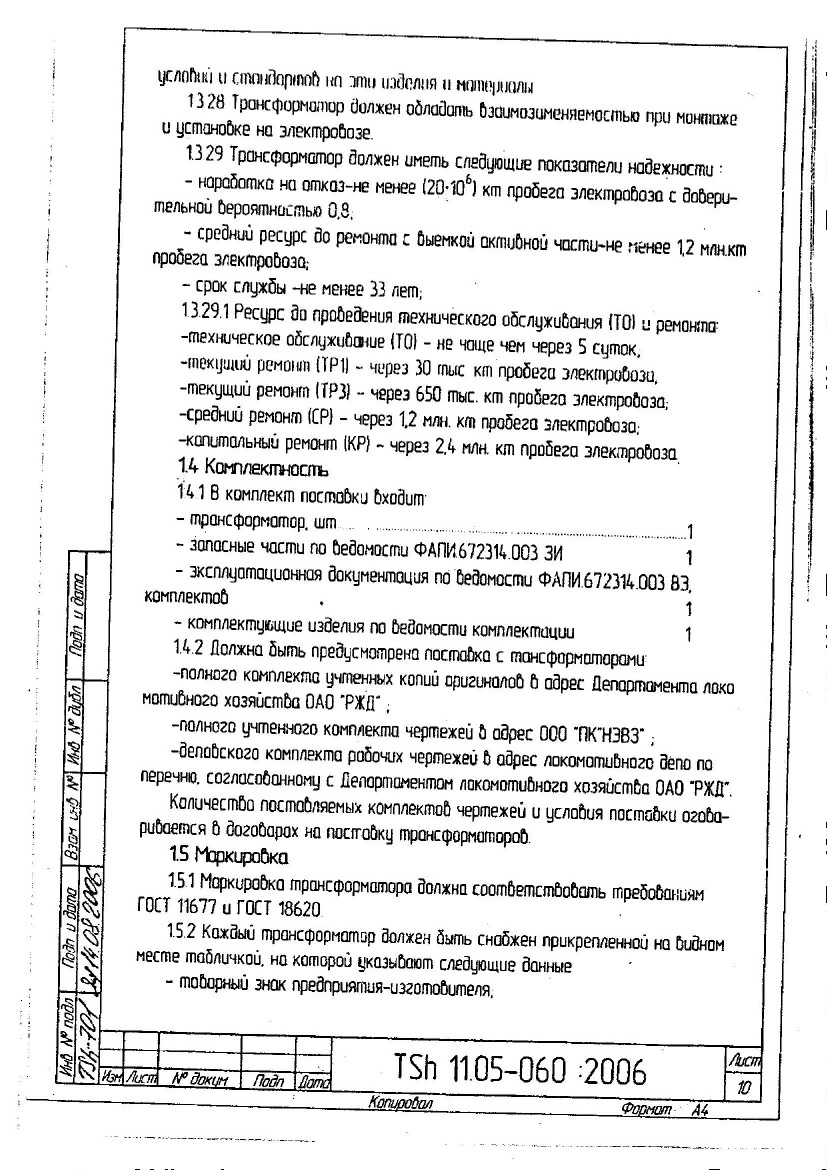

Трансформатор тяговый типа ОНДЦЭ — 4350/25П-У2. Технические условия

Тяговый однофазный трансформатор типа ОНДЦЭ-4350/25, производства ПАО Укрэлектроаппарат, предназначен для преобразования напряжения контактной сети в напряжение цепей тяговых двигателей через выпрямительную установку и собственных нужд электровоза.
Условия эксплуатации
Высота над уровнем моря – не более 1200 м.
Температура окружающего воздуха – от -50°С до +40°С
Температура в кузове электровоза – от до +60°С.

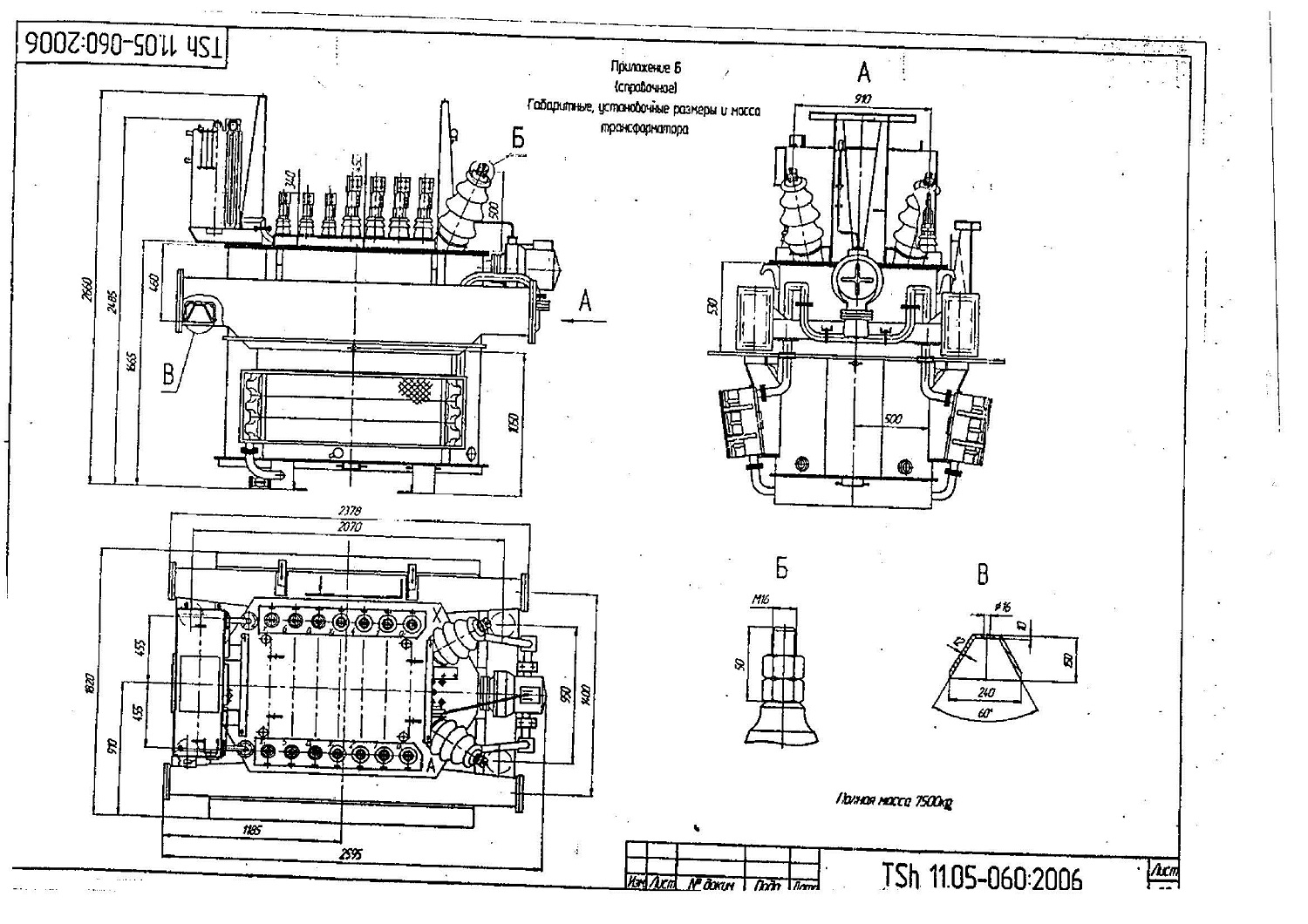

Конструкция трансформаторов
Трансформатор состоит из следующих основных частей: бака, крышки, расширителя, охладительной системы, активной части.
Активная часть помещена в стальной прямоугольный бак, заполненный трансформаторным маслом. Соединение бака с крышкой, бака с активной частью осуществляется при помощи специальных втулок, болтов, гаек.

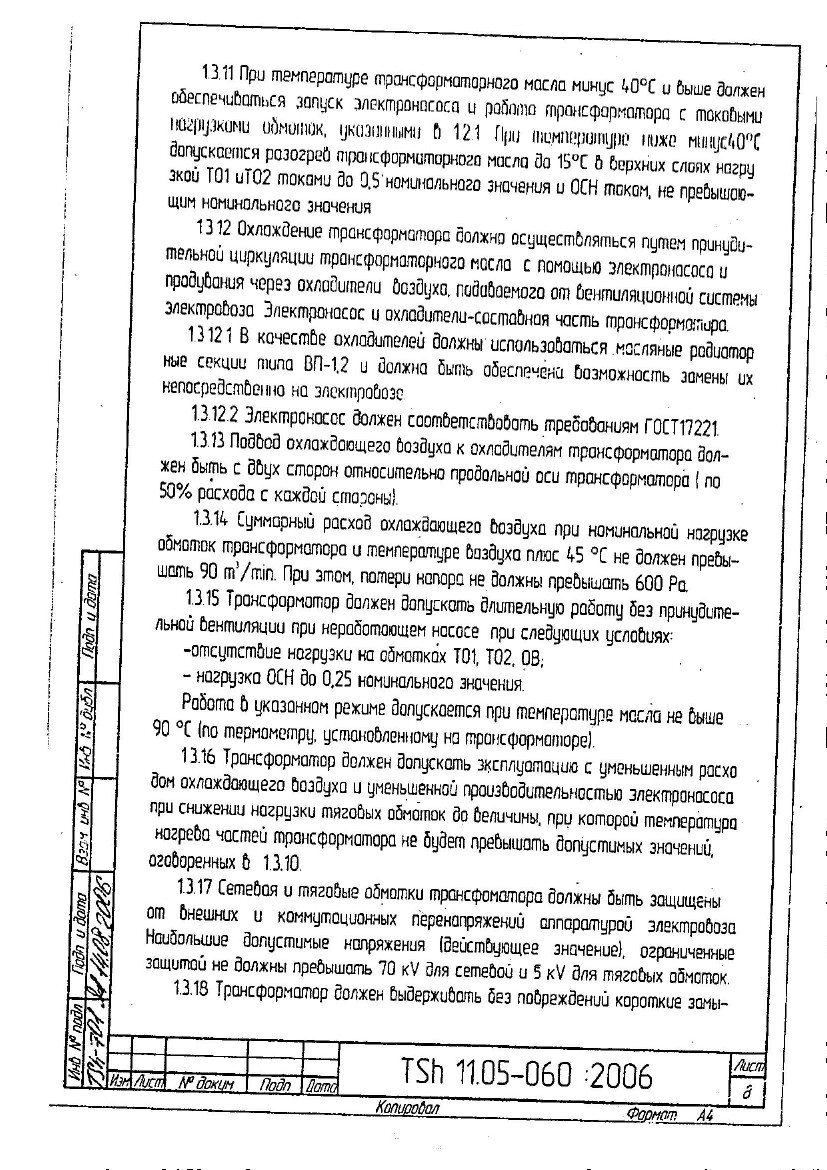

Охладительная система состоит из восьми секций радиаторов, расположенных по четыре секции на боковых гранях бака. Система обдувается воздухом из системы вентиляции электровоза. Циркуляция масла в системе охлаждения обеспечивается электронасосом. Насос всасывает горячее масло из бака и нагнетает через вентилируемый охладитель в бак, в каналы обмоток.
Все вводы, установленные на крышке, разъемные и допускают замену изоляторов без подъема активной части.
Трансформатор монтируется в кузове электровоза. Крепление производится на четырех стаканах, которые опираются на резиновые амортизаторы.
Трансформатор снабжен контролирующими приборами и устройствами, обеспечивающими его надежность работу.

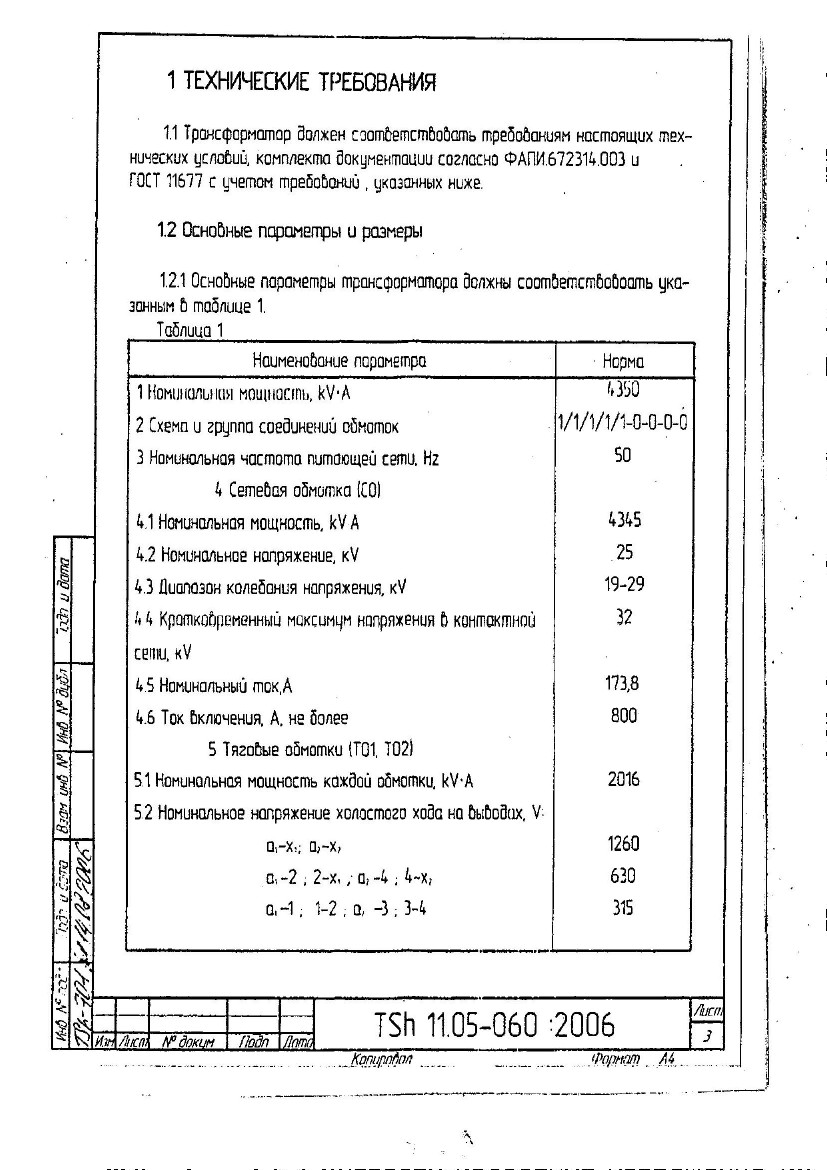

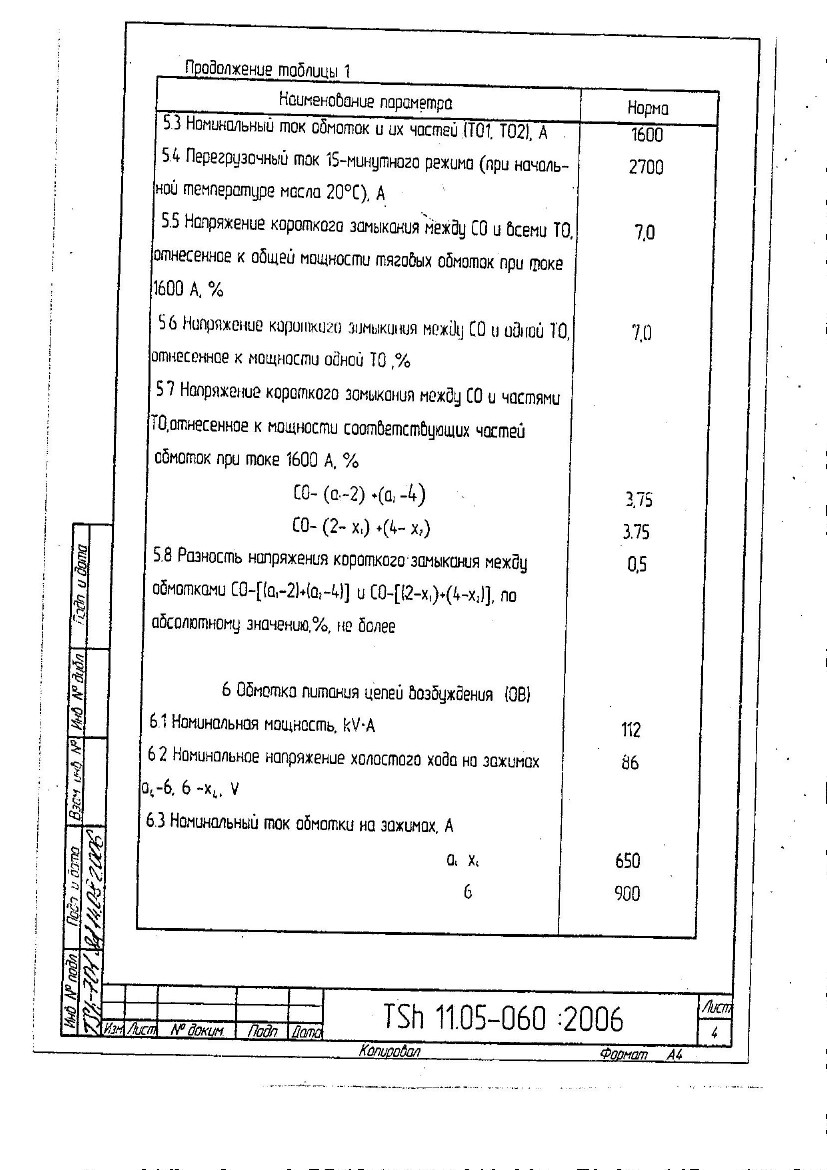

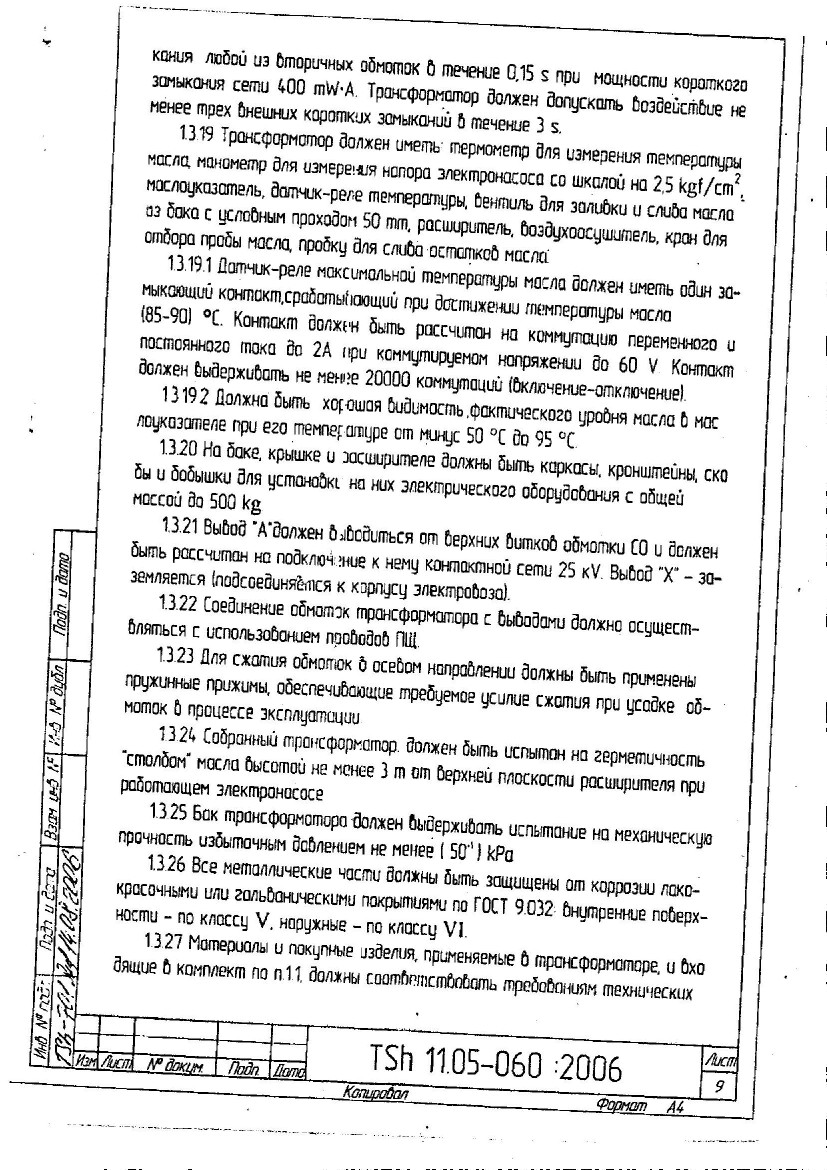

Технические характеристики

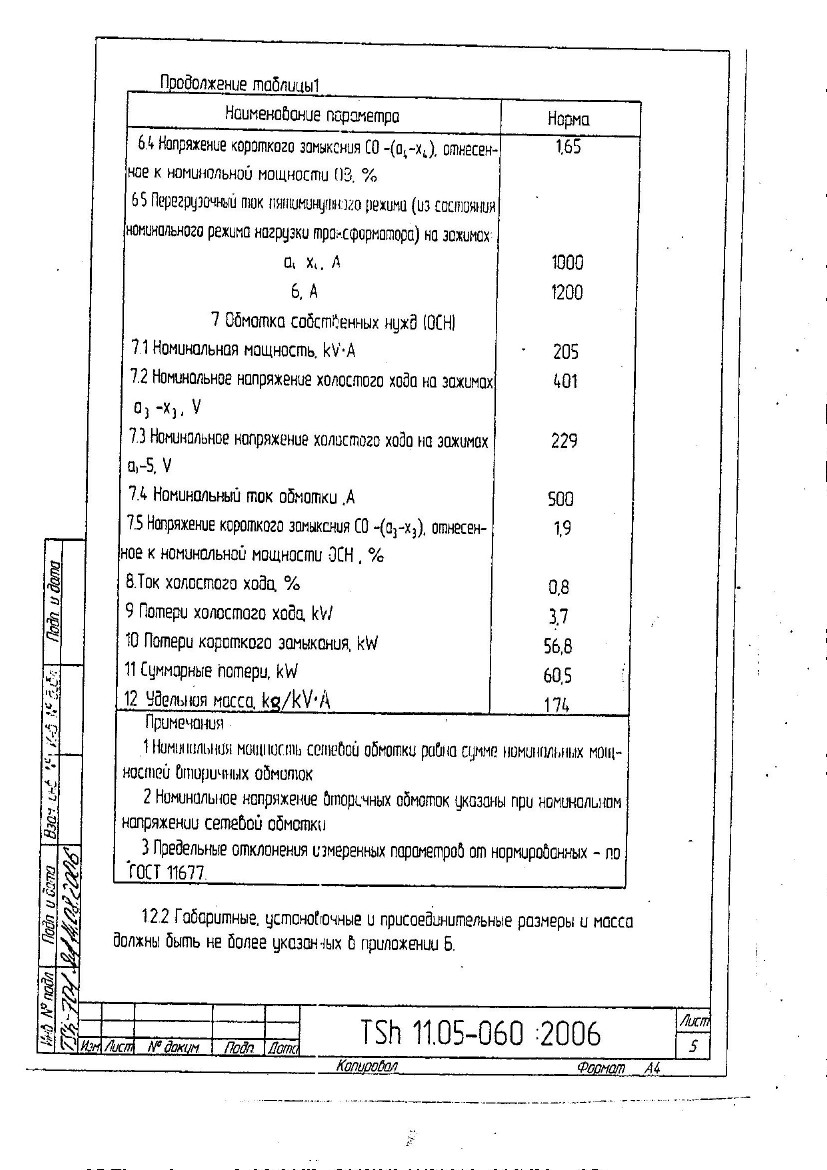

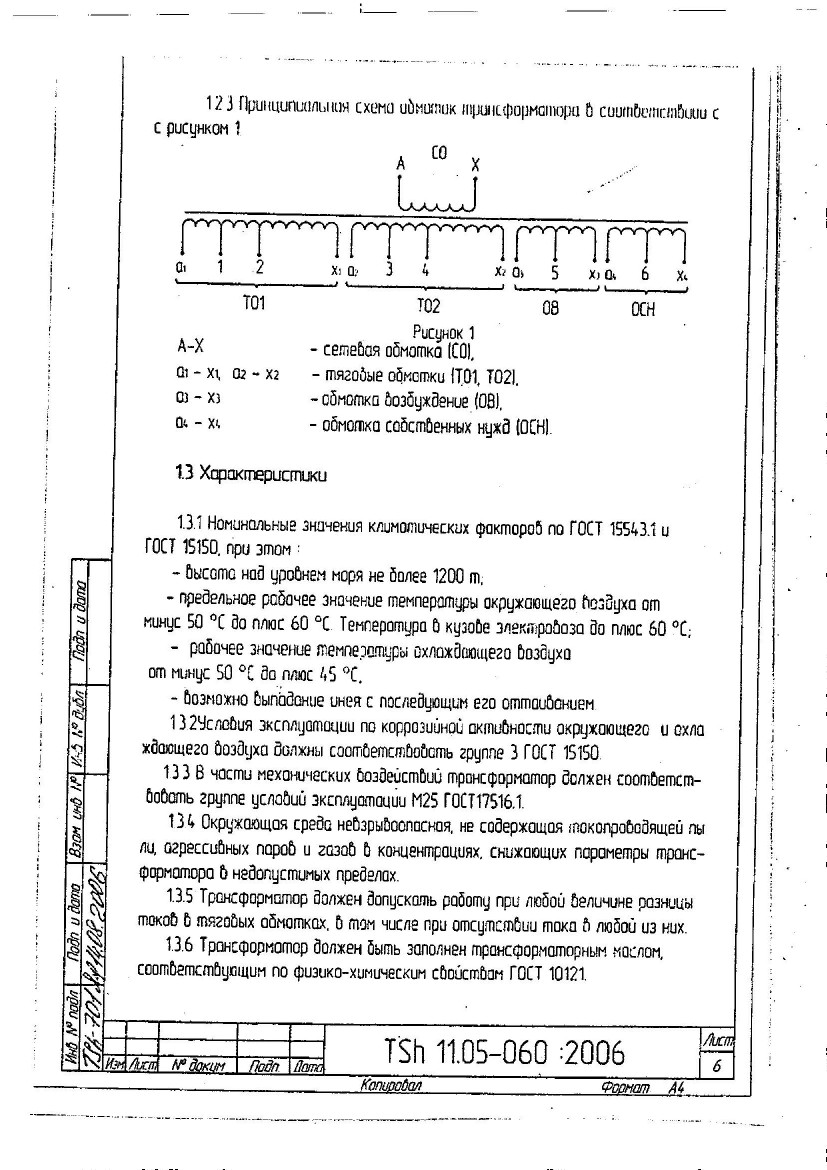

Принципиальная схема трансформатора
