Холодильник двухкамерный HR — 214-1

ХОЛОДИЛЬНИК БЫТОВОЙ ЭЛЕКТРИЧЕСКИЙ R-214-1 КШД-280/45 УХЛ 4.2*N

Руководство по ремонту

Начальник ТО Е.Р. Зайдуллина
  1. Введение.

Настоящее руководство предназначено для специалистов по техническому обслуживанию и ремонту бытовых холодильников. Ремонтные работы должны вестись с соблюдением правил безопасности и промышленной санитарии, при этом особое внимание должно уделяться вентиляции помещений, в которых производится ремонт холодильников, так как в них возможно накопление паров хладона, вызывающих при определенной концентрации кислородное голодание. Необходимо также иметь ввиду, что при высокой температуре (выше 300 гр. по Цельсию) хладон разлагается с образованием токсичного газа, поэтому при наличии пролитого хладона в помещении применение открытого огня категорически запрещается.

Ремонт холодильника должен производится в обесточенном состоянии.

  1. Устройство холодильника.

Холодильник двухкамерный HR - 214-1

2.1.Холодильник двухкамерный R-214-1 второй группы сложности с верхним расположением морозильной камеры (рисунок 1).

2.2.Шкаф холодильника, корпус дверей изготовлены их стального листа и прокрыты эмалью.

2.3. Внутренняя камера и панели двери изготовлены из ударопрочного полистирола.

2.4. Агрегат холодильника, съемный, состоит из: блока испарителей, конденсатора, компрессора, фильтра-осушителя и соединительных патрубков.

2.4.1 Испаритель МК, прокатно-сварной, с двухсторонней раздувши каналов. Испаритель ХК прокатно-сварной, расположен в камере на задней стенке ХК.

2.4.2 Конденсатор, стальной, выполнен в виде змеевика с проволочным оребрением, приваренным контактной сваркой.

2.4.3 Отвод конденсата с испарителя ХК осуществляется с помощью лотка в сосуд талой воды, установленный на компрессоре.

2.5.В блок управления холодильника входят следующие комплектующие изделия: датчик-реле температуры, лампа освещения, патрон, ВОК, расположенные в корпусе плафона, пускозащитное реле, электрический конденсатор, нагреватель поперечины, жгуты соединительные.

2.5.1 Корпус плафона с электрокомплектующими расположен на боковой стенке ХК. Плавная регулировка температуры холодильника осуществляется ручкой датчика-реле температуры.

2.6. МК комплектуется ледоформой, лопаткой.

2.7. ХК комплектуется металлическими полками с обрамленьями, овощными сосудами, пластмассовой полкой, устанавливаемой над овощными сосудами. Двери МК и ХК имеют скругленную форму.

2.8. В верхней части холодильник имеет цельнолитую плоскость сервировочную высотой 30 мм.

2.9 Охлаждение воздуха внутри шкафа (камерах) и хранящихся в нем продуктов осуществляется за счет работы холодильного агрегата, состоящего из компрессора, конденсатора, блока испарителей (или испарителя в однокамерном холодильнике), фильтра-осушителя; соединенных между собой трубопроводами и образующих герметичную систему, внутри которой циркулирует хладагент. В качестве хладагента может применяться R12, R134a или R600a.Наименование хладона и доза его заправки указана в табличке на холодильном приборе.

Техническая характеристика

1. Общий объем холодильника, дм3

280

2.0бщий объем морозильной камеры, дм3

45

3. Габариты:

высота, мм, не более

1480

ширина, мм, не более

580

глубина, мм, не более

610

4. Масса, кг, не более

56

5. Температура в морозильной камере, ° С, не выше

минус 18

6. Средняя температура в холодильной камере, ° С

5

7. Время повышения температуры в морозильной камере от минус 18

до минус 9 ° С при отключении электроэнергии, ч, не менее

5

8. Суточный расход электроэнергии, кВт ч, не более:

при использовании R134a

1,80

9. Хладагент

R-134a, R-12

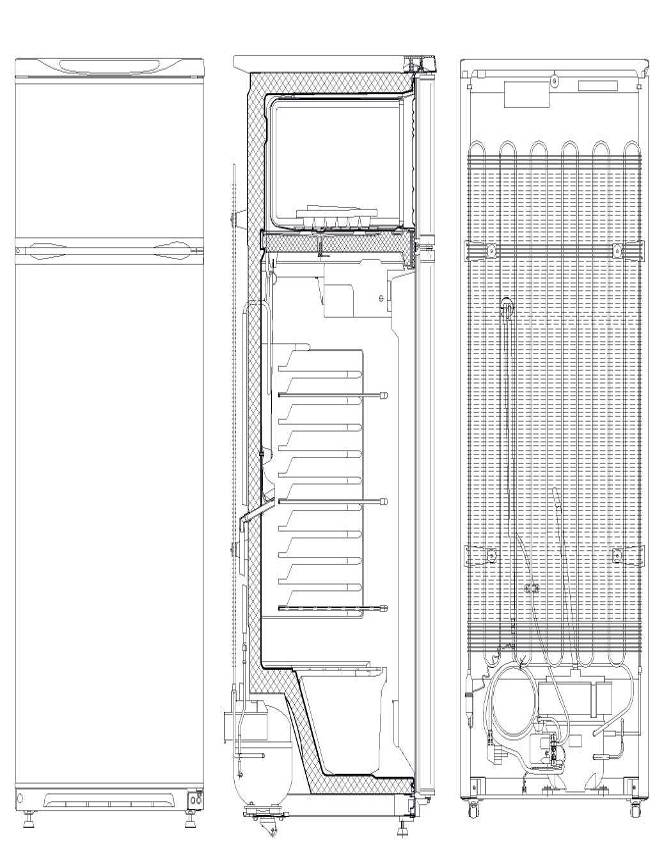

Рисунок 1 - Холодильник двухкамерный HR-214-1.

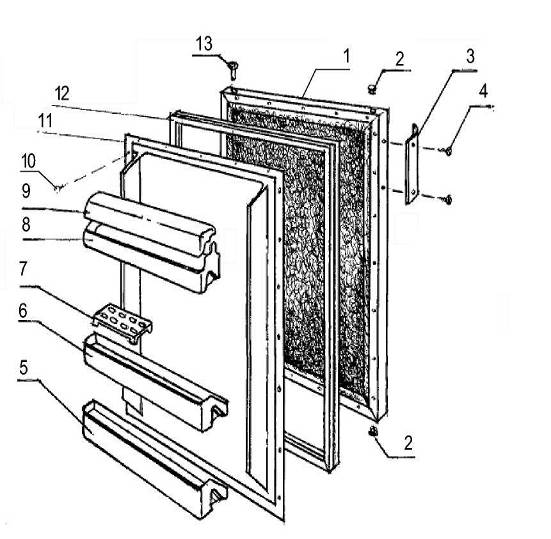

1 - панель наружная; 2 - заглушка; 3 - ручка; 4 - винт; 5 - барьер-полка (большая); 6 - барьер-полка (малая); 7 -вкладыш; 8 - емкость; 9 - крышка; 10 - шуруп; 11 - панель внутренняя; 12 - уплотнитель двери; 13 - втулка.

Рисунок 2 - Дверь ХК разборная, с прямоугольной панелью наружной.

1 - заглушка; 2 - втулка.

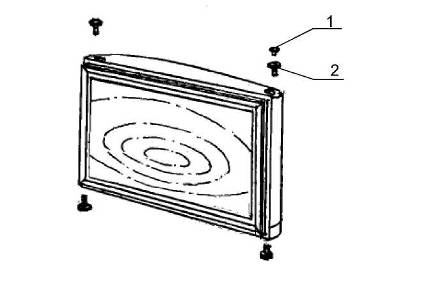

Рисунок 3 - Дверь МК неразборная со скругленной панелью наружной

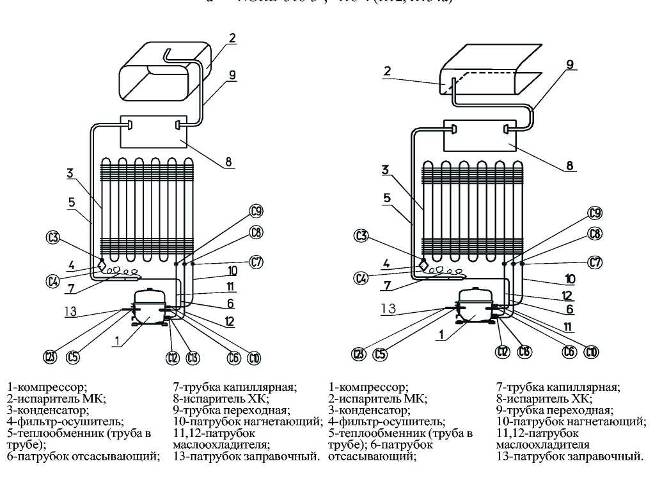

б - "R-233-1" (R12, R134a) в - "R-214" (R12, R134a)

((L) - номер ремонтного стыка (наименование стыка - см. приложение Б).

Рисунок 4 - Съёмные холодильные агрегаты
