Трактор Т-40, Т-40А. Прицепное устройство и его техническое обслуживание

Трактор Т-40, Т-40А. Прицепное устройство и его техническое обслуживание

Работа трактора с прицепными орудиями может производиться без переналадки механизма для навешивания орудий, при этом на задние концы продольных тяг установите прицепную поперечину с серьгой. При отгрузке трактора с завода прицепная поперечина и серьга установлены на продольные тяги механизма навески.

Высота расположения прицепной поперечины регулируется перестановкой упора гидромеханического клапана на штоке цилиндра и может быть изменена в пределах 200—950 мм от поверхности почвы. После установки прицепной поперечины блокировочные тяги натягиваются в нижнем положении, а упорный болт 19 (рис. 71) заворачивается в кронштейн 18.

Кроме, описанного прицепного устройства, трактор можно оборудовать жестким прицепным устройством (рис. 72) с высотой прицепа от поверхности почвы

475 мм. Переоборудование производите тогда, когда предполагается работа трактора с прицепными машинами и орудиями, требующими привода от вала отбора мощности. Для этого отсоедините продольные тяги от блокировочных тяг и раскосов, снимите их с оси. Снимите раскосы. Заведите продольную тягу сбоку под корпус трансмиссии и наденьте ее на ось отверстием, расположенным ближе к отверстию крепления раскоса. На ось установите втулку 4 и наверните гайку оси. Между приливом снизу корпуса и тягой заведите втулку 1 и заверните болт 3. Проделайте те же операции при установке второй продольной тяги, предварительно установив прицепную поперечину 9. Окончательно закрепите тяги и законтрите шплинтами гайки оси. Установите блокировочные тяги 5, как показано на рисунке, и натяните их. Установите на поперечину серьгу 7 со шкворнем 8. С целью изменения точки прицепа серьга 7 может быть смещена по отверстиям в прицепной поперечине влево или вправо. Болты 3 и втулки 1, 4 прикладываются к трактору в комплект запасных частей.

Во избежание поломок приливов корпуса трансмиссии запрещается с. жестким прицепным устройством аг-регатировать одноосный прицеп.

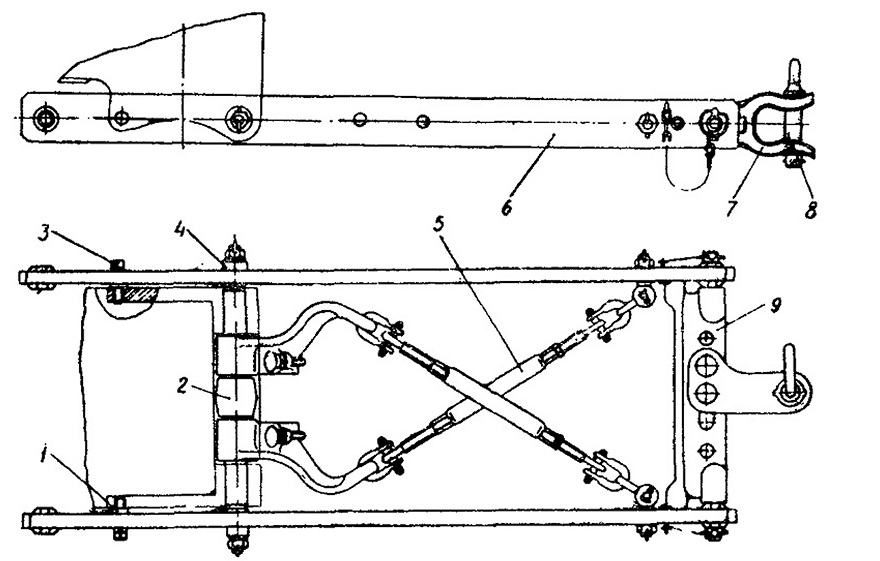

Рис. 72. Прицепное устройство:
1, 4 — втулки; 2 — обойма крюка; 3 — болт; 5 — блокировочная тяга; 6 — Тяга продольная; 7 — серьга; 8 - шкворень, 9 — поперечина прицепа.
