Рулевое управление (рис. 60) состоит из рулевой колонки карданного соединения, гидроусилителя руля и сошки. При вращении рулевого колеса крутящий момент через вал рулевого управления, карданы и вал кардана передается на гидроусилитель 5, который увеличивает его, поворачивая вал сошки с сошкой 1 в одну или другую сторону.

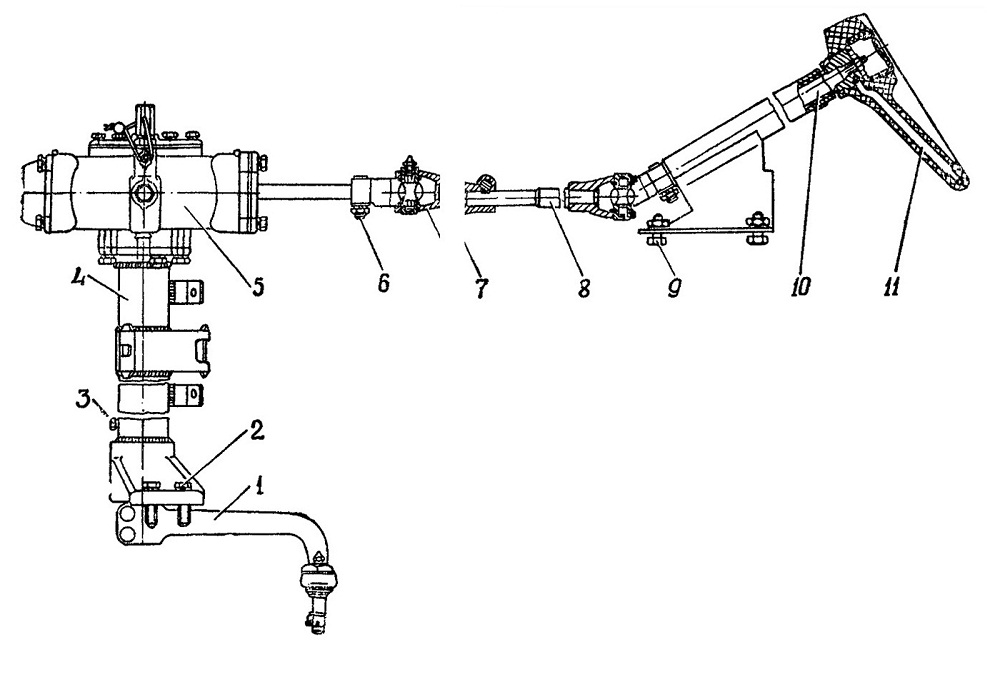

Рис. 60. Рулевое управление:
1 —- сошка; 2 — болт крепления кронштейна; 3 — пробка; 4 — кронштейн; 5 — гидроусилитель; 6 — клин кардана; 7 — кардан в сборе; 8 — вал с карданом в сборе; 9 — болт; 10 — вал; 11 — рулевое колесо.
