Трактор Т-40, Т-40А. Регулировка сходимости направляющих колес

Трактор Т-40, Т-40А. Регулировка сходимости направляющих колес

Регулировку сходимости направляющих колес производите за счет изменения длины рулевых тяг в следующем порядке:

1. Установите сошку и направляющие колеса параллельно оси трактора.

2. Расшплинтуйте с обеих сторон гайки 16 (рис. 48) и отверните их. Ослабьте затяжку контргаек 32. Отсоедините рулевые тяги 28 от поворотных рычагов 8.

3. Отвертывая или завертывая наконечник 23 стержня тяги с одной и другой стороны, установите сходимость направляющих колес так, чтобы на уровне оси колеса внутреннее расстояние А (см. рис. 49) между покрышками спереди было равно или меньше на 4 мм расстояния В между покрышками сзади.

4. Для более правильной регулировки сходимости замер размера на покрышках произведите в одном и том же месте. Во время первого замера в месте контакта измерительного инструмента с покрышкой делают пометки, затем проезжают на тракторе на пол-оборота переднего колеса. При этом сделанные метки также должны находиться примерно на уровне оси колес, но с другой стороны. После установки меток произведите второй замер.
5. Убедившись в правильности регулировки сходимости направляющих колес, произведите надежную затяжку гаек 16 (рис. 48) с последующим стопорением их шплинтами. Законтрите стержень тяги контргайкой 32. Регулировку сходимости направляющих колес производите через каждые 960 часов работы трактора, а также при установке другой колеи.

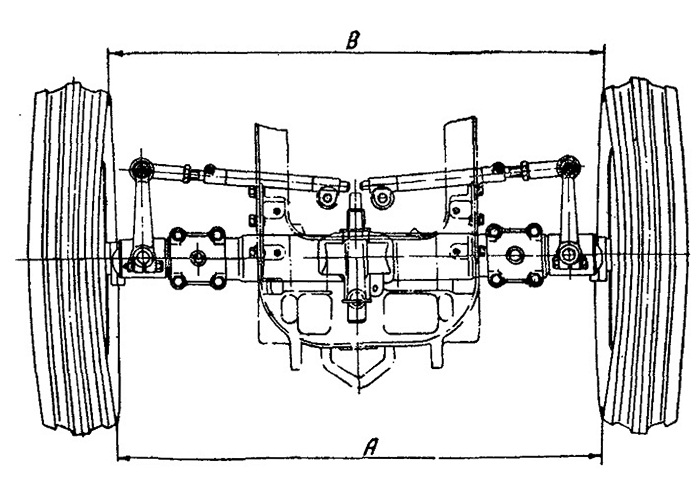

Рис 49. Схема определения сходимости направляющих колес.
