Трактор Т-40, Т-40А. Техническое обслуживание конечных передач

Трактор Т-40, Т-40А. Техническое обслуживание конечных передач

Техническое обслуживание конечных передач (рис. 37) заключается:

1. В проверке уровня масла и при необходимости доливке его через каждые 240 часов работы. Заливку производите через заливную горловину, установленную внизу на внутренней стороне корпуса. Это же отверстие

служит и контролем уровня смазки. Сливное отверстие

расположено в нижней части корпуса и закрывается конической пробкой.

2. В периодической подтяжке резьбовых соединений особое внимание уделите креплению конечной передачи.

3. Полную замену автола в конечных передачах производить через каждые 960 часов работы в следующей последовательности:

а) после остановки трактора слейте отработанное масло;

б) залейте свежее масло.

4. При значительном износе зубьев шестерен попарно переставьте шестерни или конечные передачи с правой стороны на левую и наоборот.

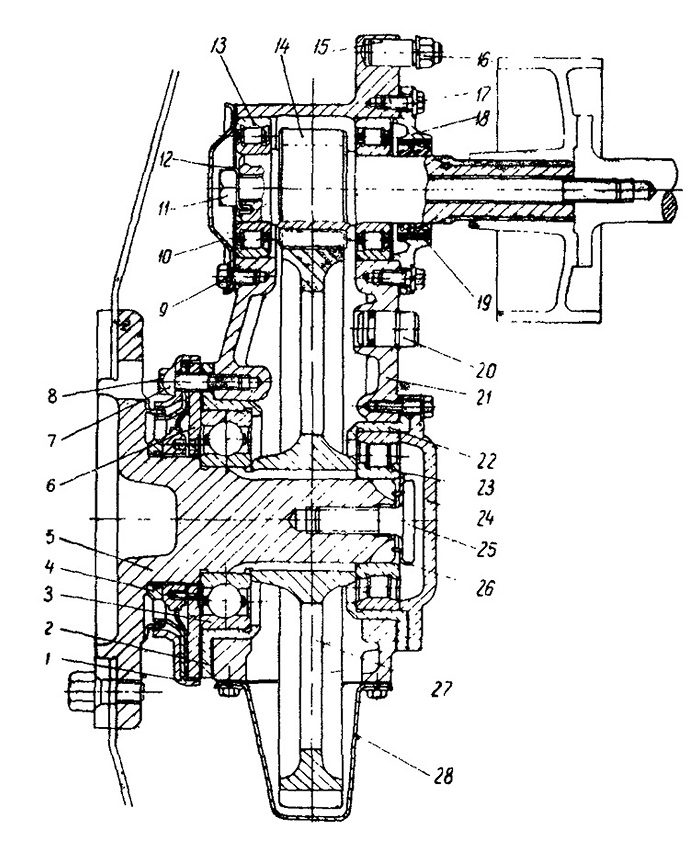

Рис. 37. Конечная передача:
1 — кольцо наружное: 2 — стакан шарикоподшипника; 3 — шарикоподшипник; 4 — кольцо нажимное; 5 — полуось; б — корпус уплотнения; 7 — пластина стопорная; 8, 9, 11, 17, 25 — болты; 10, 24 — крышки; 12 — шайба стопорная; 13, 23 — роликоподшипники; 14 — шестерня ведущая; 15 — штифт установочный; 16 — гайка; 18 — гнездо сальника; 19 — сальник каркасный; 20 — штифт; 21 — корпус; 22 — стакан подшипника; 26 — шайба стопорная; 27 — шестерня
ведомая; 28 — кожух.
