Переносной радиоприёмник «ОКЕАН-214»: конструкция, сборка и разборка (1984 год)

Переносной радиоприёмник «ОКЕАН-214»: конструкция, сборка и разборка (1984 год)

Технические характеристики


Диапазоны принимаемых частот (волн):

ДВ, кГц (м). . .148...285

(2027... 1050)

СВ. кГц (м). . . 525...1607

(571.4...186,7)

КВ5. МГц (м). . 3,95...5,95

(75.9...50,4)

KB4. МГц (м). ...5,95...6,20

(50,5...48,4)

KB3. МГц (м). . . ..7,1...7,3

(42,3...41)

КВ2, МГц (м). . .9,5 ..9,77

(31,6..30,7)

KBI, МГц (м). . 11,7...12,1

(25,6...24,8)

УКВ. МГц (м). . 65.8...74

(4,56...4,06)

Чувствительность, ограниченная шумами, при отношении сигнал-шум в диапазонах ДВ, СВ и KB не менее 20 дБ, в диапазоне УКВ не менее 26 дБ при выходной мощности 50 мВт, не хуже:

с внутренней антенны, мВ/м. в диапазонах:

ДВ. . . .1

СВ. . . .0,7

КВ1— КВ4. . ..0,1

КВ5. . . 0,25

УКВ. . . 0,035

со входа для внешней антенны, мкВ. в диапазонах:

ДВ. . . 250

СВ. . . .100

KBI— КВ5. . ..100

Избирательность по зеркальному и другим дополнительным каналам приема. дБ, не менее, в диапазонах:

ДВ (200 кГц). . 54

СВ (1000 кГц). . 50

КВ5 (5,6 МГц). . 26

КВ4 (6,1 МГц). . 26

KB3 (7,2 МГц). . 26

КВ2 (9,6 МГц). . 20

КВ1 (11,8 МГц). ...20

УКВ (69 МГц). . 32

Избирательность по соседнему каналу (при расстройке на ±9 кГц) в диапазоне

СВ, дБ. не менее. ...36

Действие АРУ в тракте AM на изменение уровня сигнала:

на входе, дБ. . .40

на выходе, дБ, не более. .7

Диапазон регулирования тембра, дБ, не менее:

на нижней частоте 125 Гц. .9

на верхней частоте 10 000 Гц . . .9 Диапазон воспроизводимых частот по звуковому давлению, Гц, не# уже:

в диапазонах ДВ, СВ, КВ. .125...4000

в диапазоне УКВ. . 125...10 000

Выходная мощность, Вт:

номинальная. . .0,5

максимальная. . 0,9

Потребляемая мощность, Вт, не более . .5 Ток. потребляемый приемником при питании от элементов питания при средней

громкости, мА. . ..60...70

Габаритные размеры, мм. .. 358X256X122

Масса (без источника питания), кг, не более. . . .4

«Океан-214» — переносный радиоприемник второй группы сложности, предназначен для приема передач РВ станций в диапазонах ДВ, СВ, КВ и УКВ.

В радиоприемнике имеются вспомогательные устройства: плавная регулировка тембра по

верхним и нижним звуковым частотам; отключаемая система АПЧ в диапазоне УКВ; индикатор настройки; телескопическая поворотная антенна в диапазонах УКВ и КВ; подсветка шкалы; встроенный блок источника питания от сети переменного тока.

Радиоприемник имеет устройства для подключения: внешней антенны ДВ, СВ, КВ диапазонов; заземления; магнитофона на запись; миниатюрного телефона; сети переменного тока 220 В.

Источником напряжения питания радиоприемника в автономном режиме служат шесть элементов «373» или аналогичные им.

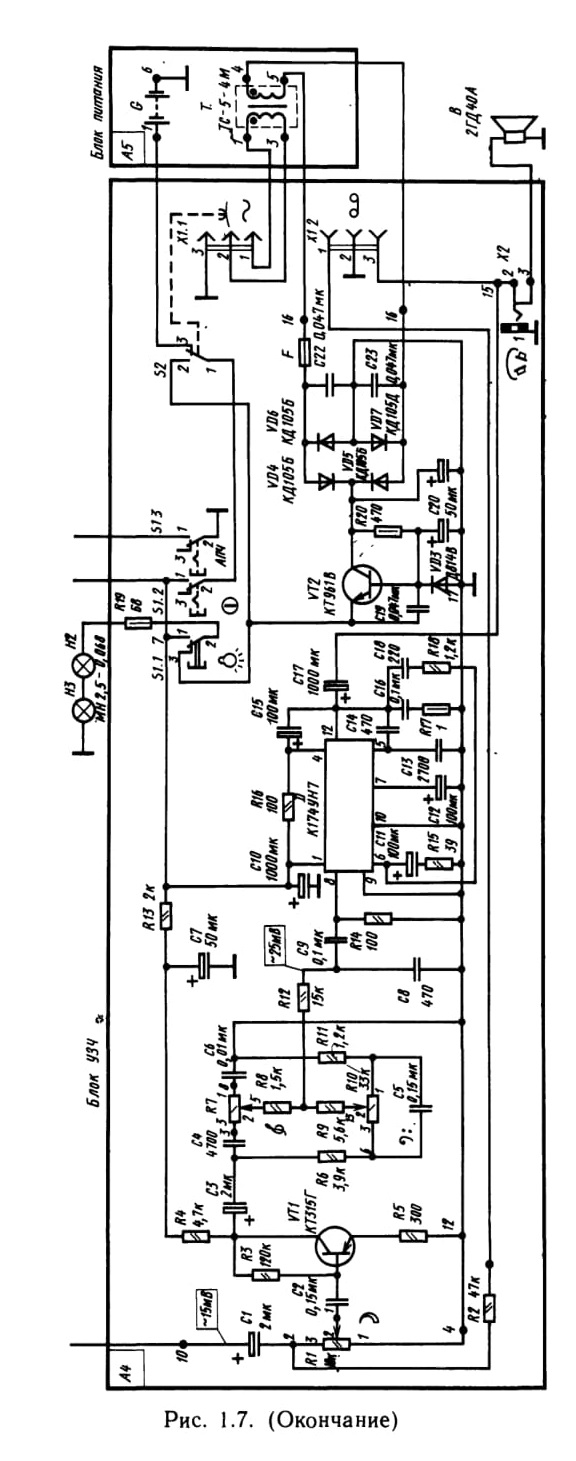

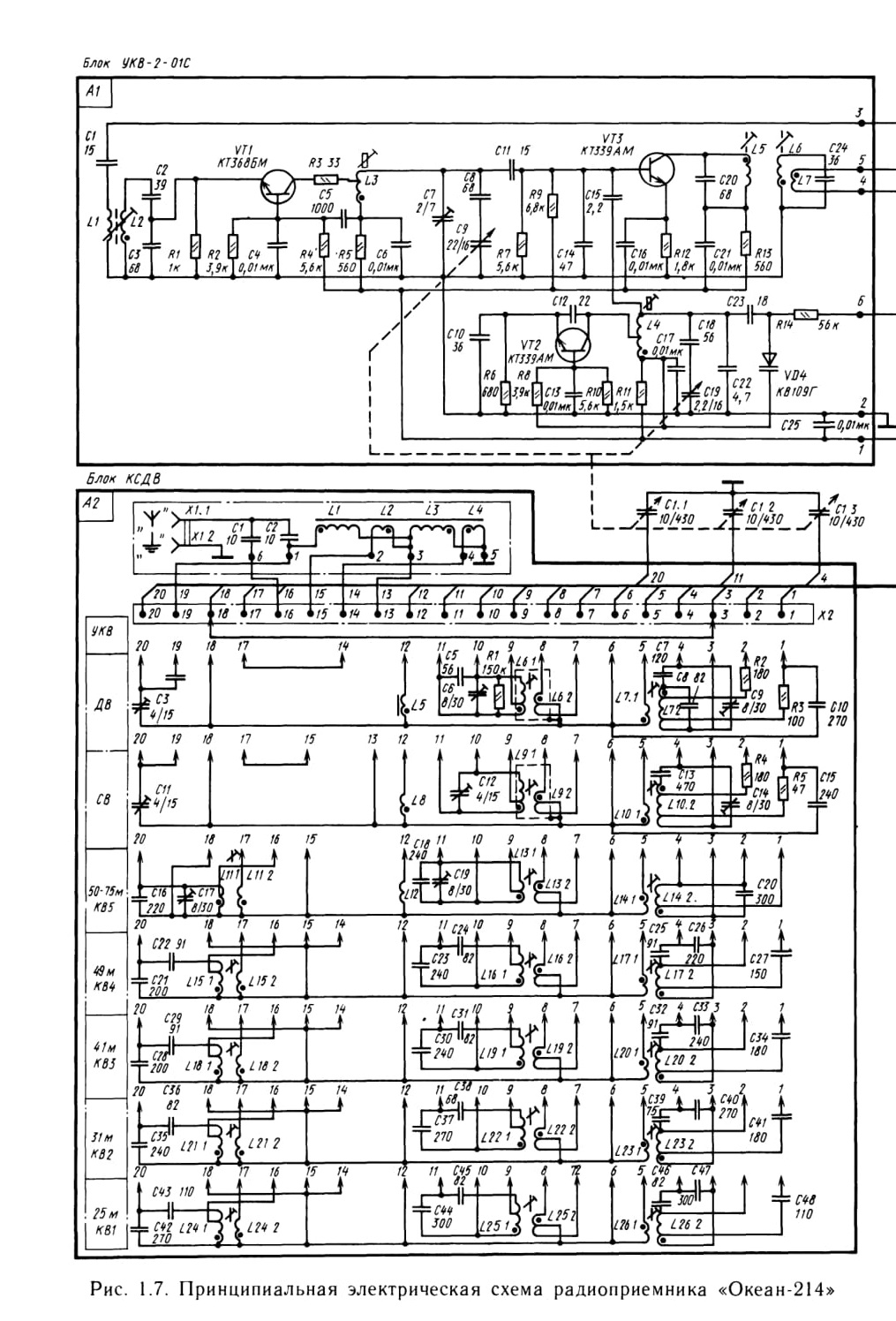

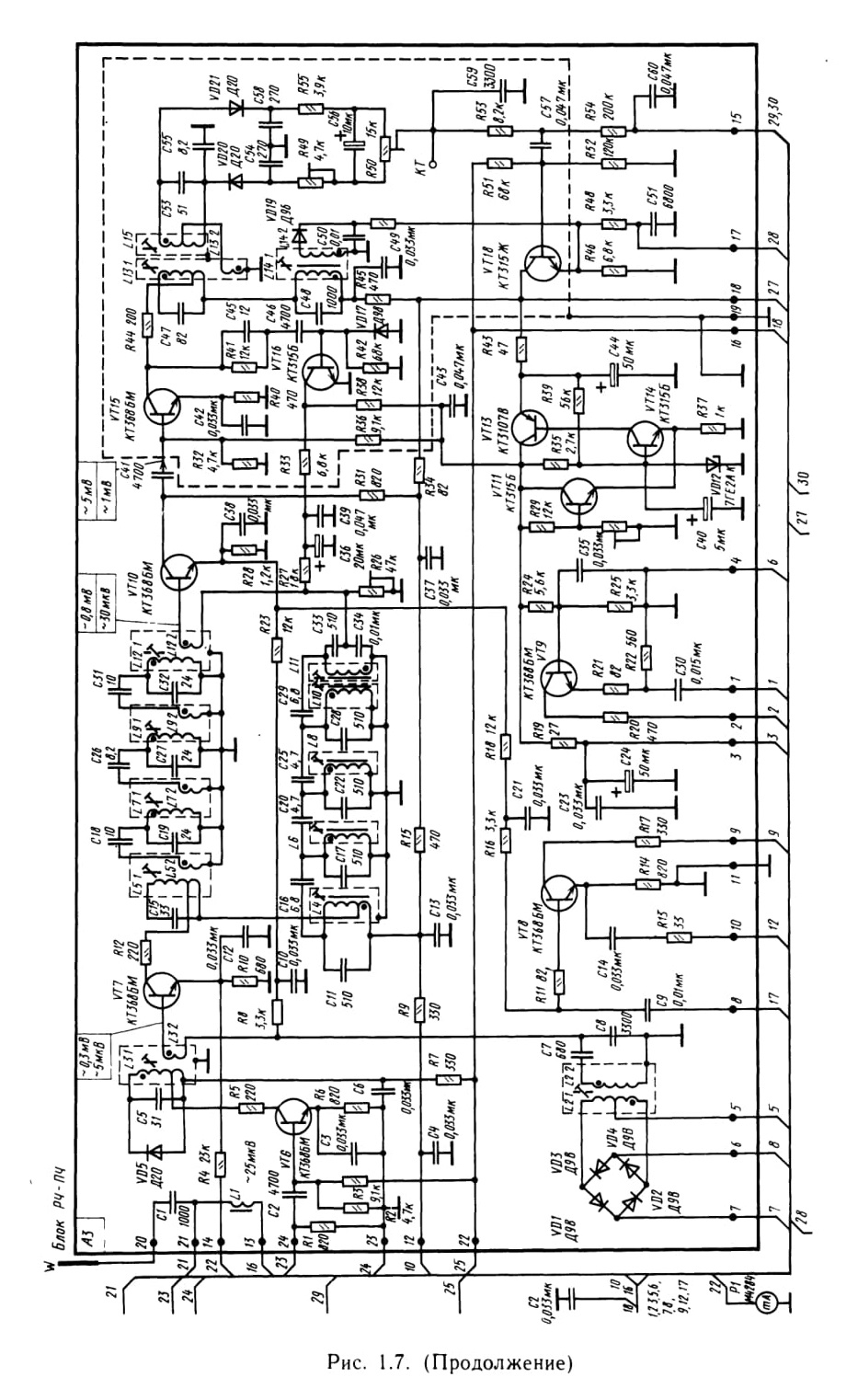

Рис. 1.7. Принципиальная электрическая схема радиоприемника «Океан-214»

Принципиальная схема. Радиоприемник (рис. 1.7) построен по функционально-блочному принципу и состоит из следующих блоков: УКВ (А1); переключателя диапазонов и магнитной антенны (блок КСДВ, А2); усиления сигналов радио- и промежуточной частот, преобразователя частоты и детектирования сигналов с AM и ЧМ (блок РЧ-ПЧ, АЗ); усиления сигналов звуко-
вой частоты (блок УЗЧ, А4); питания радиоприемника от сети переменного тока (А5).

Блок УКВ-2-01С — унифицированный. Он собран на трех кремниевых транзисторах. Первый транзистор выполняет функцию УРЧ, второй и третий — функции отдельного гетеродина и смесителя соответственно.

Входной контур L2C2C3 — широкополосный, настроен на среднюю частоту диапазона 69,5 МГц. Связь контура с антенной осуществляется с помощью катушки связи L1 и конденсатора С1. Связь контура с транзистором каскада УРЧ — емкостная, с помощью делителя С2СЗ. Сигнал принимаемой частоты подается с делителя на эмиттер транзистора УРЧ VT1, который включен по схеме с ОБ. В коллекторную цепь транзистора VT1 включен резонансный контур
L3C7C8C9, перестраиваемый в диапазоне принимаемых частот с помощью конденсатора переменной емкости С9.

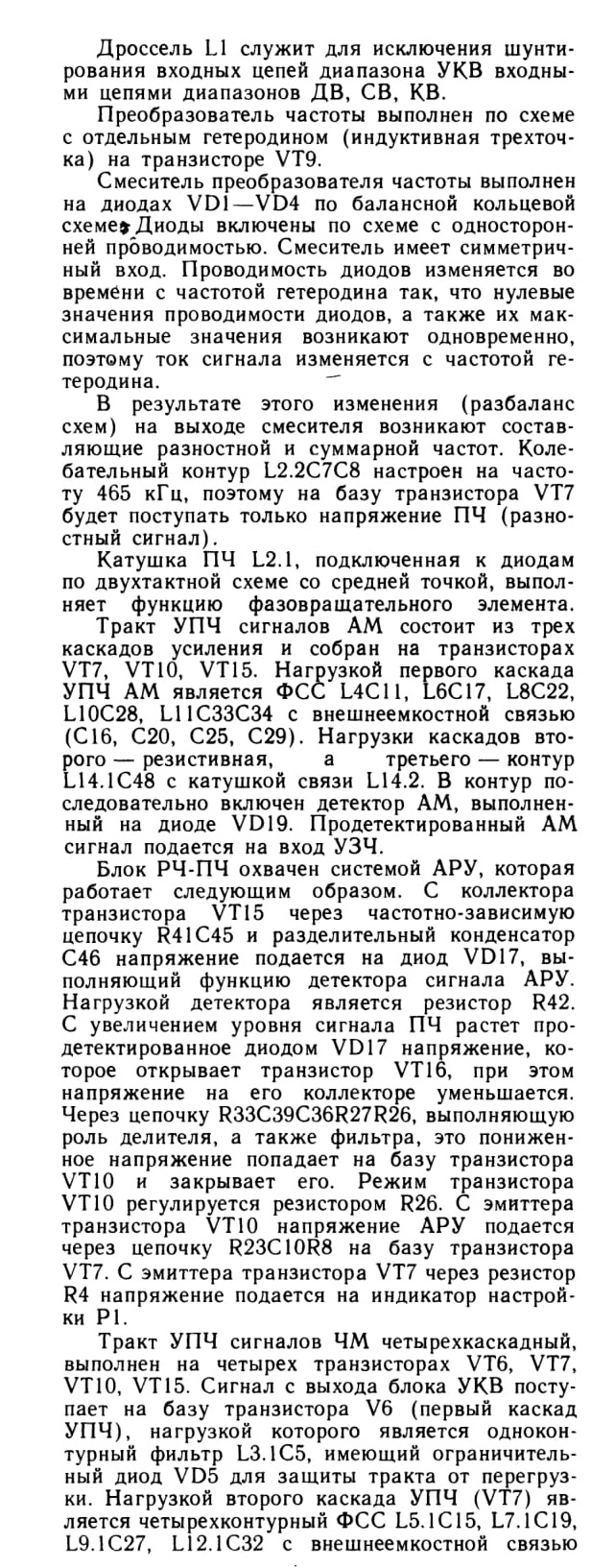

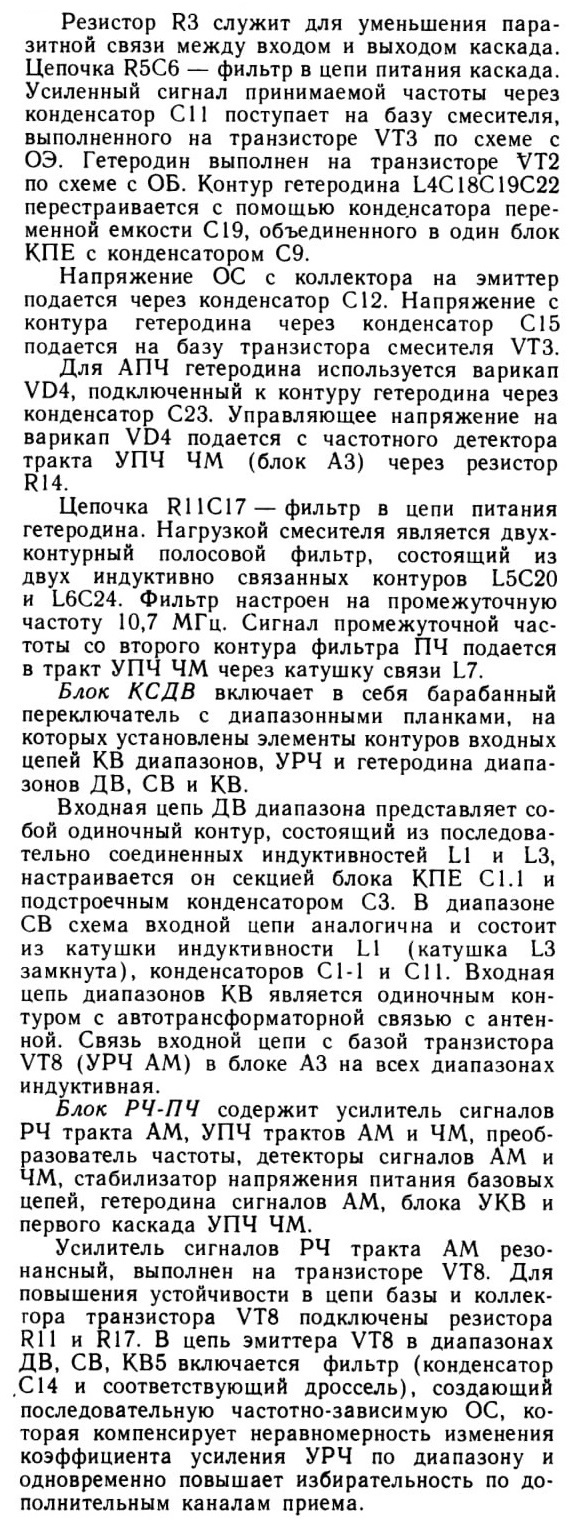

Таблица 1.6.

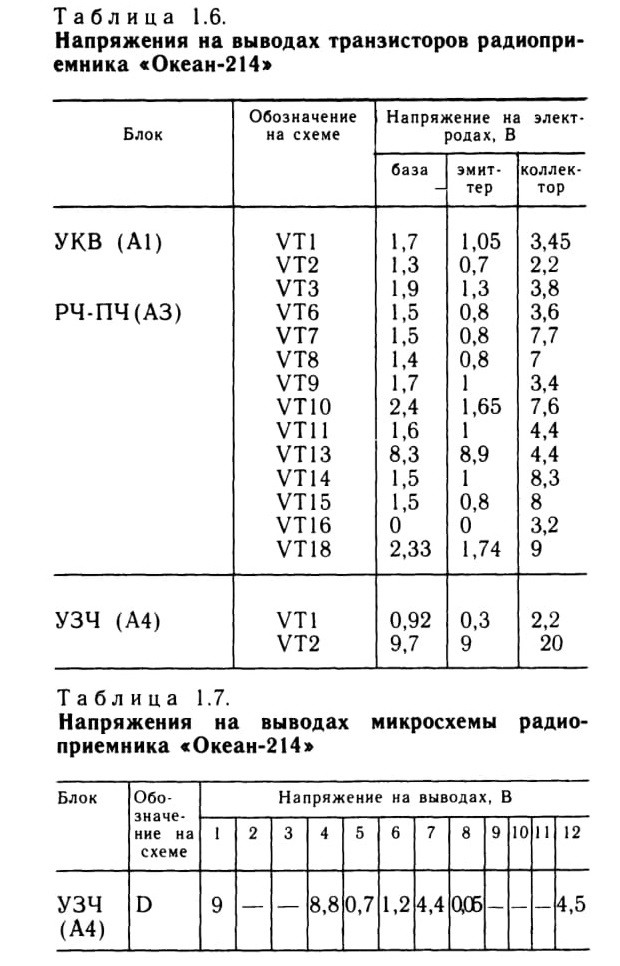

Напряжения на выводах транзисторов радиоприемника «Океан-214»

Таблица 1.7.

Напряжения на выводах микросхемы радиоприемника «Океан-214*

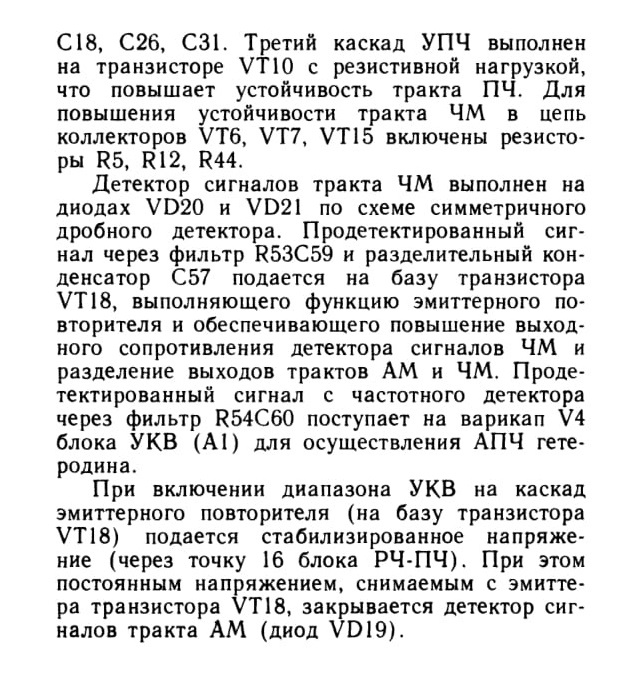

В блоке РЧ-ПЧ расположены стабилизаторы напряжения для питания различных каскадов радиоприемника. На транзисторах VT11, VT13, VT14 и селеновом стабилитроне VD12 выполнено устройство, обеспечивающее стабилизированное напряжение 4,4 В при разряде батареи элементов питания приемника до 5 В. Стабилизированное напряжение, снимаемое с коллектора транзистора VTI3, используется для питания блока УКВ, транзистора гетеродина VT9 и базовых цепей всех транзисторов блока РЧ-ПЧ.

Блок УЗЧ содержит предварительный усилитель напряжения на транзисторе VT1, цепи регулировок частотной характеристики и усилитель мощности на микросхеме D. После предварительного усиления сигнал 34 с коллектора транзистора VT1 подается на регуляторы тембра верхних (R7) и нижних (RI0) звуковых частот и далее через корректирующую цепочку R12C8 на усилитель мощности (на вывод 8 микросхемы D).

Цепочка С1 OR 16С15 является фильтром цепи питания, конденсаторы С13 и С14 служат для предотвращения самовозбуждения на высоких частотах, а цепочка C16R17 — на средних частотах. С помощью цепочки С11R15 формируется линейная частотная характеристика по цепи ОС и задается требуемый коэффициент усиления усилителя.

С выхода УЗЧ (с вывода 12 микросхемы D) сигнал подается на динамическую головку громкоговорителя В или через соединитель Х2 на головной телефон. Для записи на магнитофон сигнал поступает со входа УЗЧ через резистор R2 и соединитель XI.2.

В блоке УЗЧ (А4) расположены выпрямитель и стабилизатор напряжения БП от сети

(А5). Выпрямитель выполнен на диодах VD4— VD7 по мостовой двухполупериодной схеме. Стабилизатор выполнен на транзисторе VT2 и стабилитроне VD3.

Режимы работы транзисторов и микросхем по постоянному току приведены в табл. 1.6 и 1.7. Режимы измерены относительно цепи «общий» прибором с входным сопротивлением не менее 100 кОм/В. Измеренные напряжения могут отличаться от указанных в таблицах не более чем на ± 15 %.

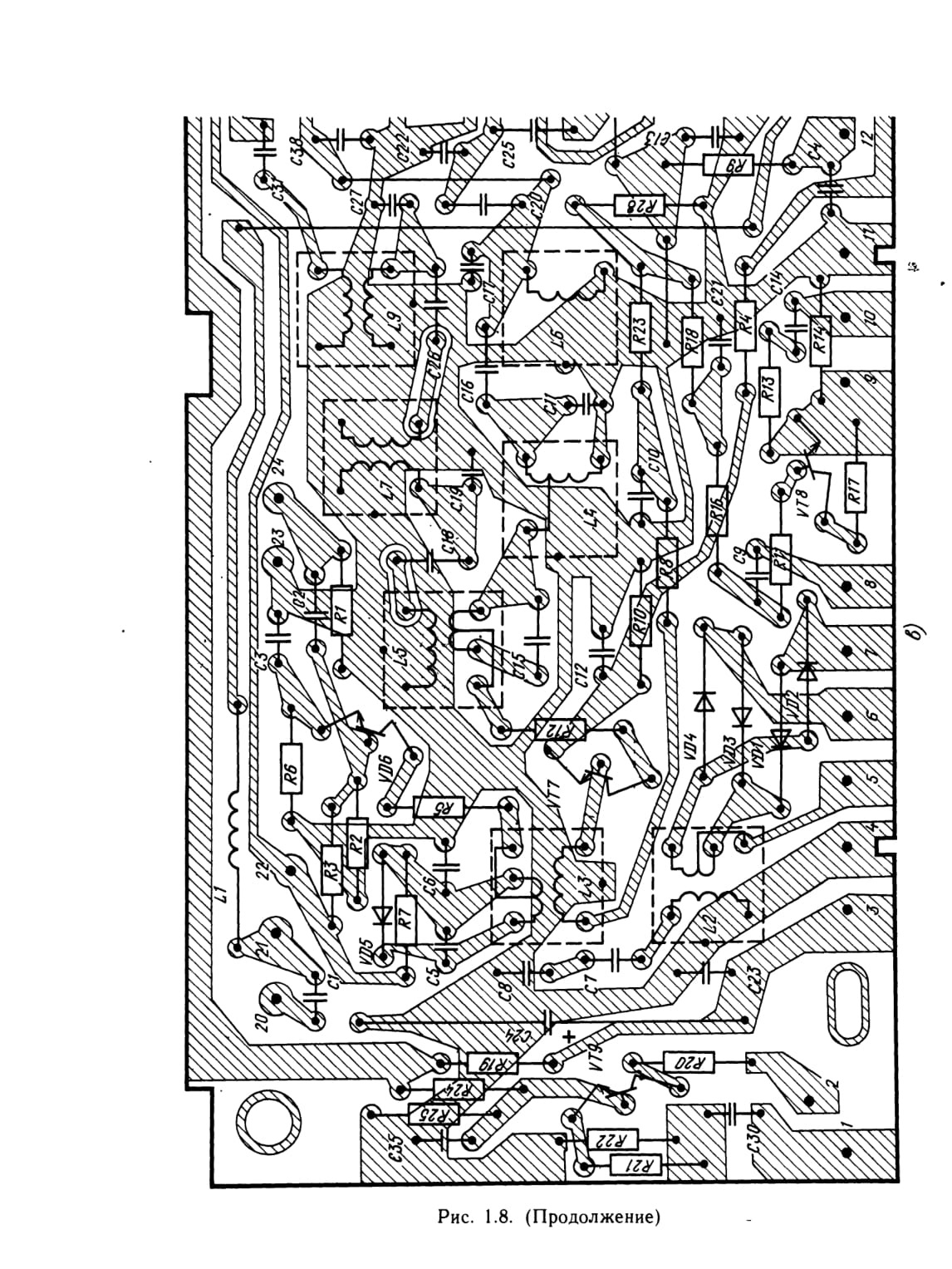

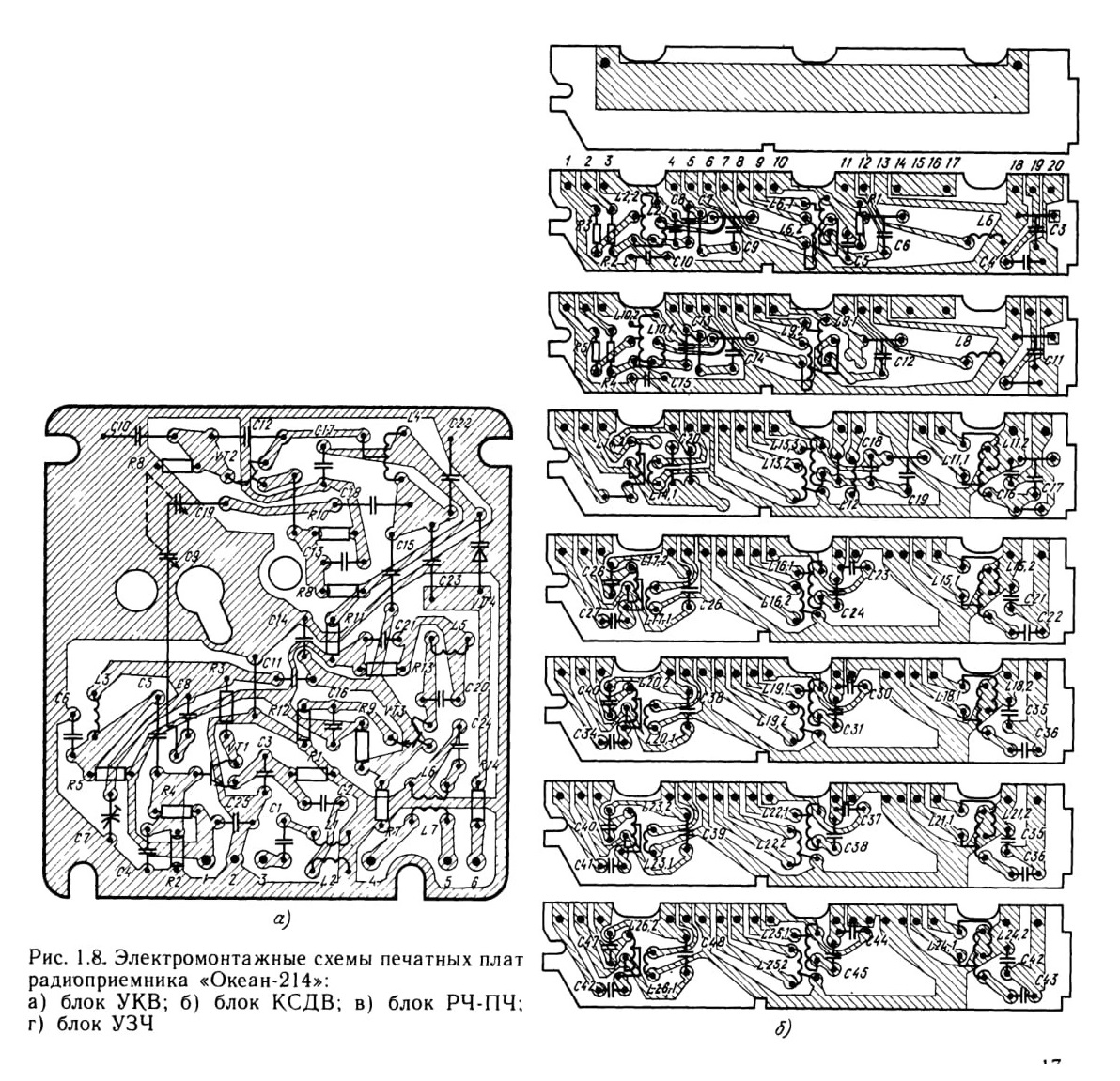

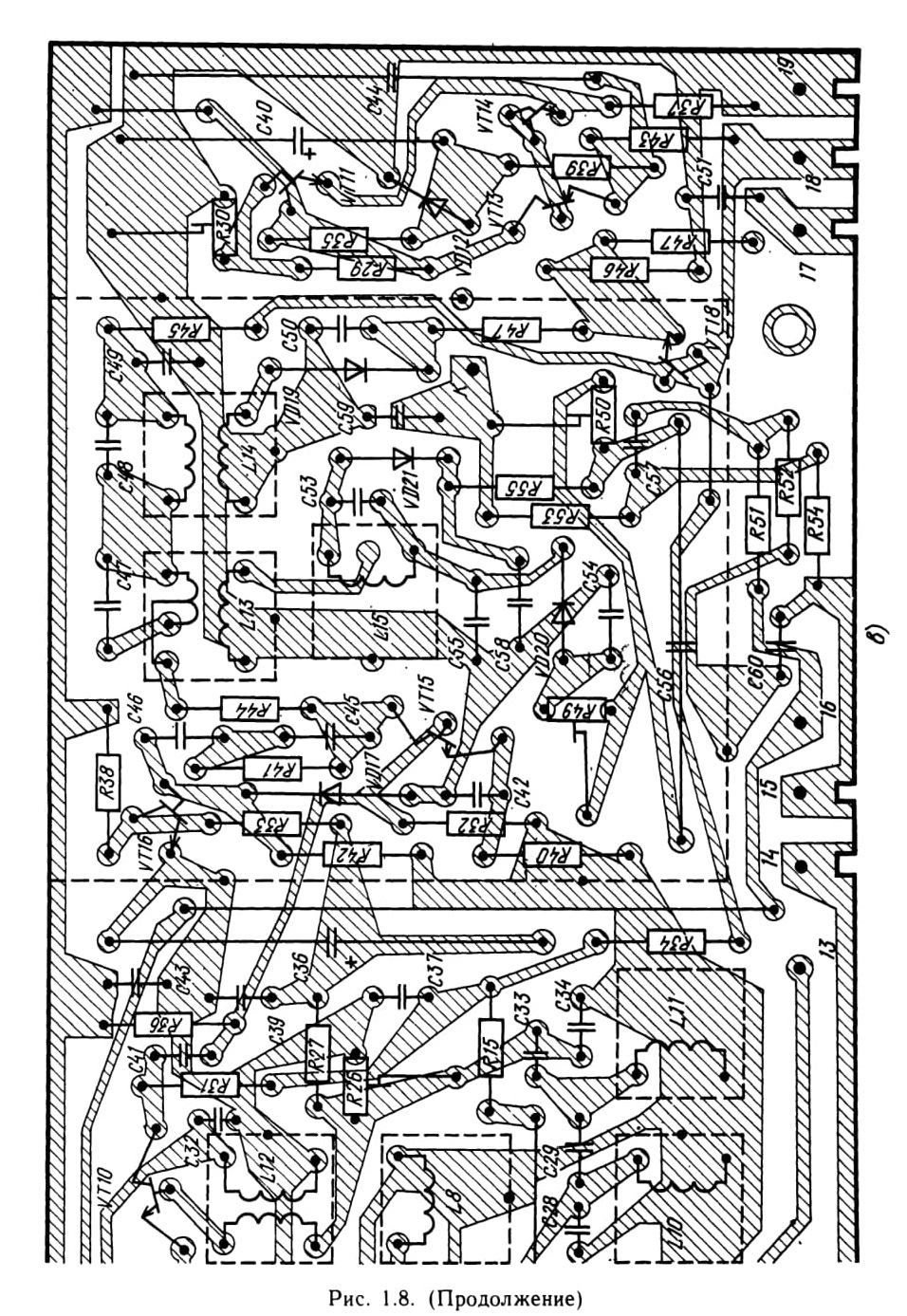

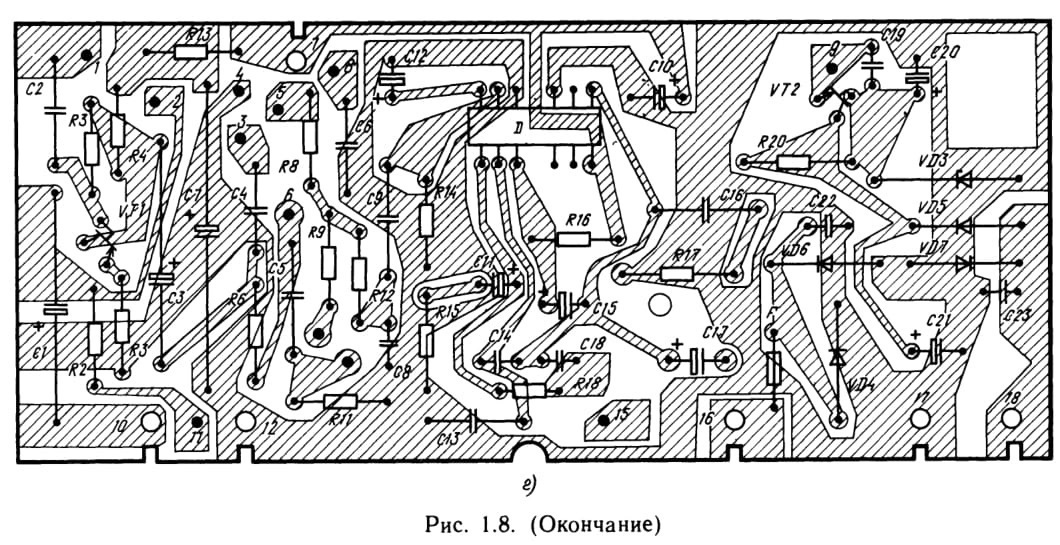

Рис. 1.8. Электромонтажные схемы печатных плат радиоприемника «Океан-214»: а) блок УКВ; б) блок КСДВ; в) блок РЧ-ПЧ; г) блок УЗЧ

Конструкция. На металлическом шасси закреплены основные функциональные блоки УКВ, КСДВ, РЧ-ПЧ, УЗЧ, БП, КПЕ, а также индикатор, лампы подсвета, верньерное устройство.

Блок УКВ (рис. 1.8, а) представляет собой отдельный узел, состоящий из печатной платы с установленными на ней механизмом емкостной настройки, резисторами, транзисторами, катушками индуктивности, закрепленными на литом основании, которое вместе с верхним алюминиевым экраном обеспечивает экранировку блока.

Блок КСДВ (рис. 1.8, б) состоит из барабана с набором диапазонных плат, которые закреплены в щеках барабана. Переключение диапазонов осуществляется с помощью ручки, находящейся на оси барабана. На диапазонной

печатной плате установлены колебательные контура входных цепей коллекторной нагрузки УРЧ и гетеродина соответствующего диапазона.

Блок РЧ-ПЧ (рис. 1.8, в) представляют собой печатную плату с установленными на ней радиоэлементами трактов AM и ЧМ и систем АРУ. Для устранения влияния выходных параметров блока на входные на плате установлен экран.

Усилитель 34 (рис. 1.8, г) представляет собой функциональный блок, состоящий из печатной платы, регуляторов громкости и тембра, розеток внешних подключений и системы коммутации рода работ.

На печатной плате, закрепленной на металлическом каркасе, установлены радиоэлементы УЗЧ, выпрямителя и стабилизатора напряжений БП от сети.

Регуляторы громкости и тембра вынесены с платы и закреплены на металлическом каркасе, а розетки внешних подключений и система

коммутации питания радиоприемника установлены на пластмассовой колодке. Система коммутации рода работ (переключатели типа П2К) установлена на металлическом каркасе.

Блок питания представляет собой пластмассовую кассету, в которой установлены батарея элементов и силовой трансформатор, закрепленный на кассете.

Коммутация по питанию «сеть — батарея» обеспечена микропереключателем, расположенным на колодке усилителя 34, с помощью соединителя сетевого шнура.

Лампы подсвета установлены в пластмассовые патроны, закрепленные на металлическом каркасе.

Верньерное устройство (рис. 1.9) состоит из четырех пластмассовых роликов, барабанов, установленных на осях блоков УКВ и КПЕ, стрелки (с рабочим ходом 160 мм) и тросика. Замедление верньерного устройства 1:8.

Корпус приемника деревянный, фанерованный ценными породами дерева. На корпусе установлена откидная ручка переноса.

Лицевая часть корпуса радиоприемника выполнена из пластмассы. На ней закреплены: шкала, решетка металлическая, антенна телескопическая, головка динамического громкоговорителя.

Шкала радиоприемника выполнена из прозрачной пластмассы и закреплена на корпусе металлическим обрамлением с декоративным покрытием.

Телескопическая антенна традиционной конструкции с шарниром, позволяющим поворачивать антенну в вертикальной и горизонтальной плоскостях.

Головка динамическая громкоговорителя 2ГД40А установлена на пластмассовом корпусе приемника. В приемнике может быть применена динамическая головка другого типа с размером 100X160 мм и полным сопротивлением звуковой катушки не менее 8 Ом.

Задняя крышка радиоприемника пластмассовая с отверстиями для гнезд внешнего подключения. Крышка крепится к шасси четырьмя винтами МЗХ 10.

Моточные данные катушек контуров, магнит ной антенны и трансформатора питания приведены в табл. 1.8 и 1.9.

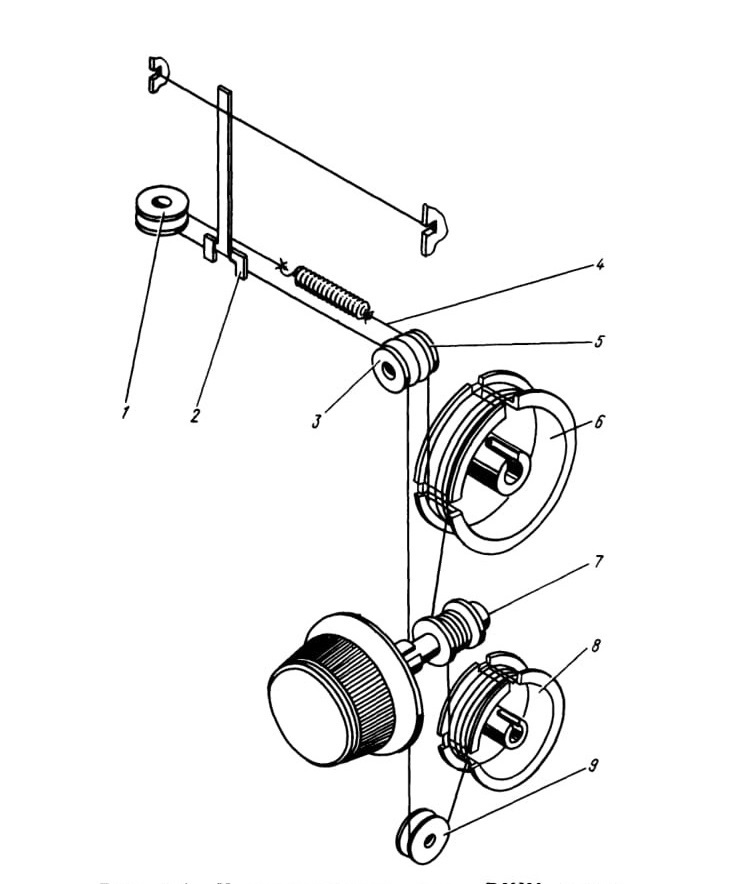

Рис. 1.9. Кинематическая схема ВШУ радиоприемника «Океан-214»:
I — ролик; 2 — стрелка; 3 — внешний ролик; 4 — тросик. 5 — внутренний ролик; 6 — барабан блока КПЕ; 7 — барабан ручки настройки; 8 — барабан блока УКВ; 9 — нижний ролик

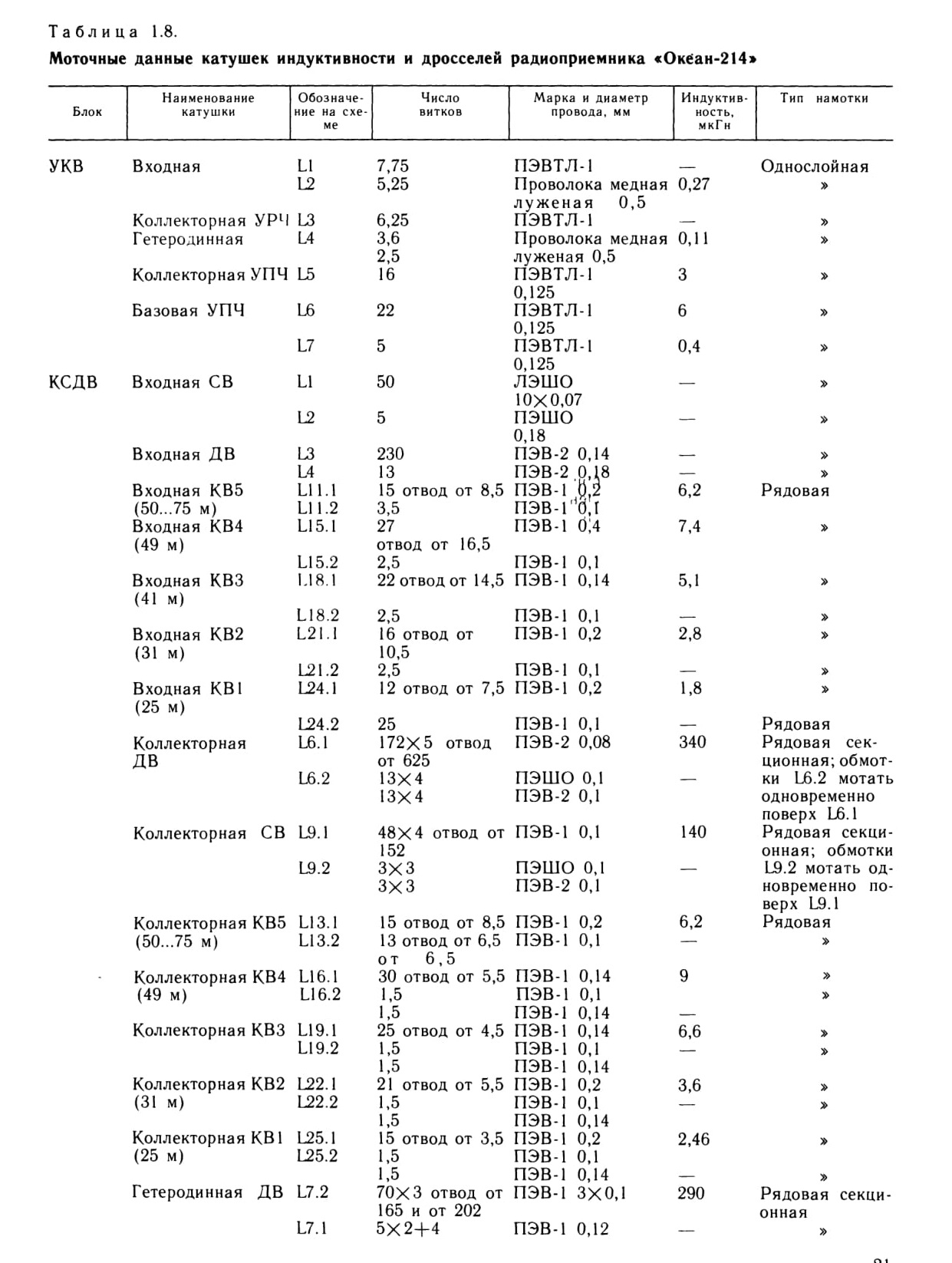

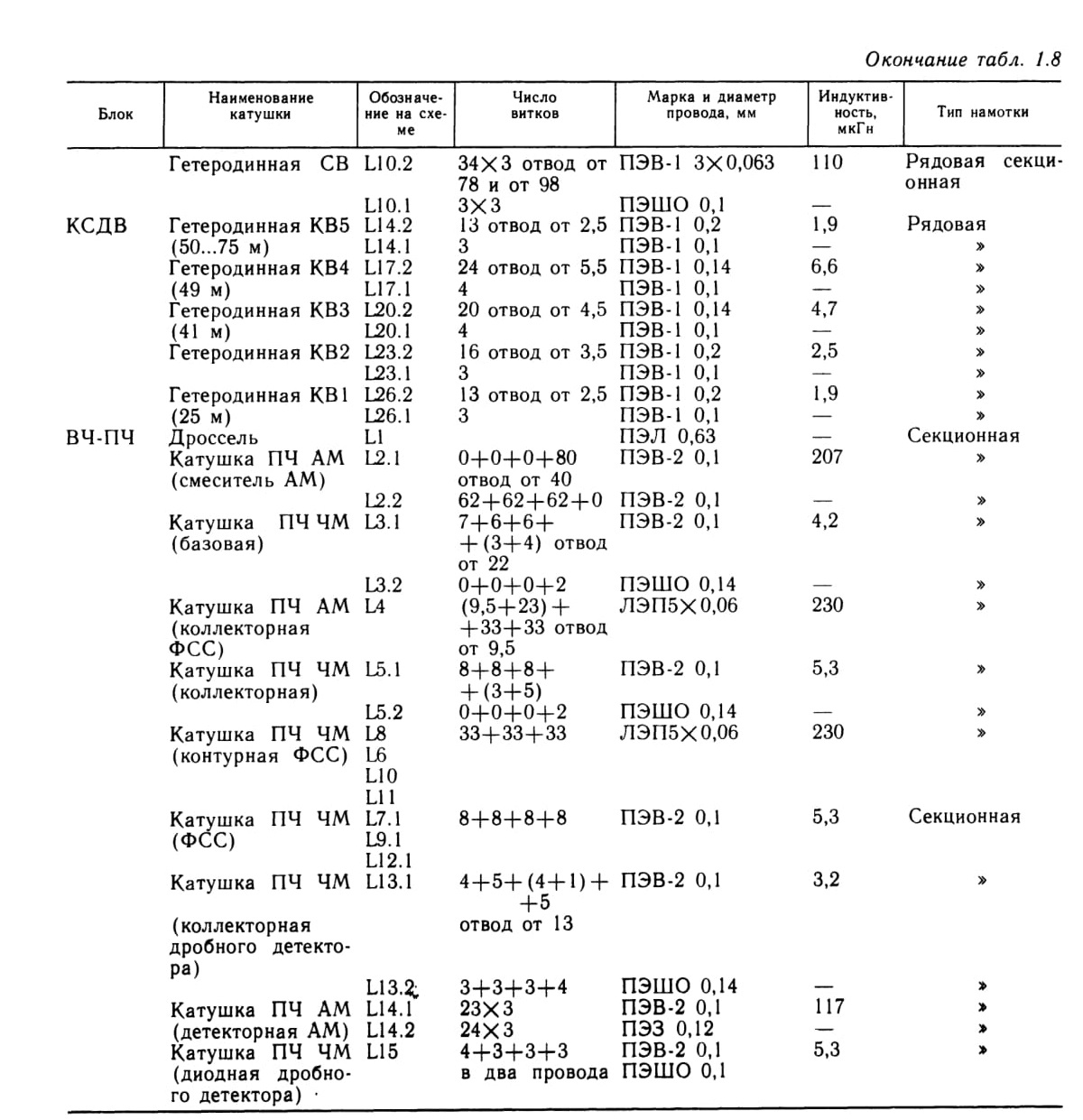

Таблица 1.8.

Моточные данные катушек индуктивности и дросселей радиоприемника «Окёан-214»

Разборка и сборка радиоприемника. Для разборки необходимо отключить напряжение питания, вынув вилку сетевого шнура из розетки сети, положить радиоприемник лицевой стороной на мягкую ткань, отвинтить четыре винта крепления и снять крышку, отвинтить два винта крепления ручки переключателя диапазонов, снять ручку и деревянный корпус.

Для подготовки шасси к ремонту следует снять кнопки, ручки с лицевой панели, отвернуть четыре стойки, отпаять провод от телескопической антенны, приподняв шасси, отпаять провода от головки динамического громкоговорителя, снять шасси.

Для ремонта блока УКВ необходимо снять экран, отвинтив винт крепления. Для ремонта диапазонной платы нужно вынуть ее из барабана блока КСДВ, нажав на нее справа налево.

Для ремонта блока РЧ-ПЧ отвинтить три винта, отпаять провода, идущие к блоку УКВ, и повернуть плату в нужное положение.

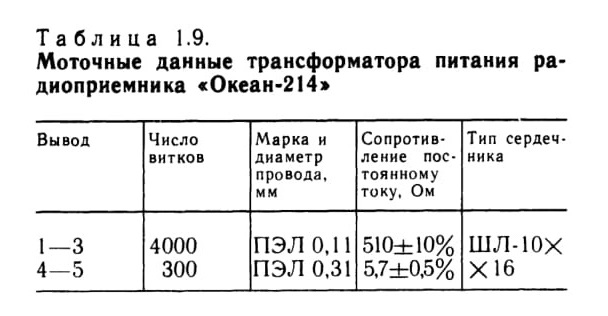

Таблица 1.9.

Моточные данные трансформатора питания радиоприемника «Океан-214»

Для ремонта УЗЧ отвинтить два винта и повернуть УЗЧ на нужный угол.

Для ремонта верньерного устройства снять стрелку, тросик с роликов и с барабанов блоков УКВ и КПЕ.

Для натяжения тросика верньерного устройства (рис. 1.9) выполнить следующие операции: барабаны блоков.УКВ 8 и КПВ 6 повернуть против часовой стрелки до упора; взять тросик 4 и наложить на внутренний ролик 5 так, чтобы место соединения тросика с пружиной было на 20 мм левее оси ролика; придерживая тросик, обернуть его вокруг барабана КПЕ 6 снизу против часовой стрелки на 1,75 оборота, заправить в прорезь барабана 6, обернуть один раз вокруг выступа против часовой стрелки и завершить второй оборот вокруг барабана 6; протянуть

тросик к оси настройки и обернуть вокруг ее барабана 7 по часовой стрелке 4 раза; натянуть тросик и обернуть его вокруг барабана 8 снизу против часовой стрелки на 2,75 оборота, заправить тросик 4 в прорезь барабана 8, обернуть вокруг выступа и завершить третий оборот вокруг барабана 8; натянуть тросик 4 вниз, наложить на нижний ролик 9 и обернуть вокруг него на пол-оборота по часовой стрелке; протянуть. тросик вверх, наложить на внешний ролик 3, обернуть вокруг левого крайнего ролика 1 (при этом пружина должна быть растянута на 40±5 мм); надеть ручку на ось настройки и прокрутить в обе стороны до упора; установить стрелку 2 на тросик согласно рис. 1.9. Сборка радиоприемника и его узлов осуществляется в обратной последовательности.
