Проверку и ремонт радиостанции начинают с внешнего осмотра источников питания, приемопередатчика, антенного устройства, микротелефонной гарнитуры, органов управления, измерительных приборов и других узлов, входящих в комплект радиостанции. Работоспособность радиостанции Р-104М может быть проверена методом «работы на себя» или методом радиосвязи с однотипной технически исправной и проверенной радиостанцией.

Первый метод является обязательным, второй дополняет первый прослушиванием непосредственной работы в режиме ТЛФ и ТЛГ. Для установления признаков работоспособности радиостанции в приемопередатчике Р-104М используются:

панельный прибор, работающий как индикатор тока в антенне, а также применяемый в качестве вольтметра для проверки накального и анодно-экранного напряжений;

собственный кварцевый калибратор, работающий на Частоте 690 кГц, позволяющий проверить и откорректировать шкалу радиостанции в точках, соответствующих 3, 4,

5 и 6 высшим гармоникам колебаний (2070, 2760, 3450 и 4140 кГц);

регулятор тона и регулятор громкости.

Кроме того, по колебаниям стрелки прибора можно судить о исправности модуляционной и манипуляционной цепей приемопередатчика. Для проверки работоспособности радиостанции методом «работы на себя» рекомендуется следующая очередность операций:

1. Подключить микротелефонную гарнитуру, телеграфный ключ, штыревую антенну, соединить приемопередатчик с упаковкой питания, проверить правильность и надежность подключений.

2. Переключатель «Носимый-Возимый» установить в положение «Носимый»; переключатель рода работ поставить в положение «ТЛФ» и в режиме «Прием» проверить:

величину напряжений 4,8 В и 100 В по штатному прибору (стрелка индикатора должна находиться в цвётном секторе);

работоспособность приемника по следующим признакам: наличие собственных шумов в телефонах (при полностью введенном регуляторе громкости), сильные щелчки в телефонах и увеличение шумов при касании антенного ввода металлическим предметом, значительное увеличение величины шумов при переходе в режим ТЛГ-1, изменение характера шумов при вращении ручки «Тон» в обоих телеграфных режимах;

работу кварцевого калибратора и состояние градуировки шкалы приемопередатчика на четырех опорных точках. Точность градуировки и установки частоты оцениваются по нулевым биениям в долях частотного расстояния между соседними делениями шкалы.

3. Перевести радиостанцию в режим «Передача» и проверить:

наличие напряжений 4,8 В и 240 В по прибору на передней панели;

настройку радиостанции по максимальному отклонению стрелки индикаторного прибора; четкость работы тан-генты перевода станции из режима «Прием» в режим «Передача» и обратно во всех видах работы. У нормально работающего передатчика отклонение стрелки индикаторного прибора в режиме ТЛГ больше, чем в режиме ТЛФ;

исправность модуляционной и манипуляционной цепей радиостанции по колебаниям стрелки прибора при продувании в микрофон (режим ТЛФ) и манипулировании телеграфным ключом (режим ТЛГ).

Проверку радиостанции методом установления радиосвязи на сближенных расстояниях проводят в тех случаях, когда есть время и необходимость убедиться в надежности работы проверяемой радиостанции. Радиостанция Р-104М, так же как и Р-105Д, выполнена по трансиверной схеме, поэтому весьма эффективным способом поиска неисправностей в радиостанции Р-104М является способ контрольных переключений. В этом случае используются органы управления, регулировок, текущего контроля, встроенных индикаторных приборов радиостанции Р-104М.

Путем последовательных переключений проверяют почти все каскады в приемопередатчике, отдельные узлы и цепи. А по величине антенного тока определяют рабочее состояние усилителей мощности передатчика. Отыскивая сложные неисправности, следует пользоваться способом промежуточных измерений. Для облегчения отыскания неисправностей по этому способу в технических описаниях приводятся таблицы, карты (диаграммы)’ напряжений и сопротивлений каскадов радиостанции.

Проверка радиостанции типа Р-104М после ремонта. Сначала проверяют работоспособность в той же последовательности, как указано в начале параграфа. Затем измеряют следующие технические характеристики: мощность передатчика (величины тока в эквиваленте антенны), потребление тока от аккумуляторов в режимах «Передача» и «Прием», коэффициент глубины модуляции, чувствительность приемника в телефонном и телеграфном режимах, погрешность градуировки шкалы приемопередатчика.

Порядок измерения коэффициента глубины модуляции и погрешности градуировки шкалы приемопередатчика изложены в главе III.

Измерение тока, потребляемого радиостанцией от аккумуляторов в носимом варианте. Необходимая аппаратура: радиостанция Р-104М, два амперметра со шкалой до 10 А, эквивалент антенны.

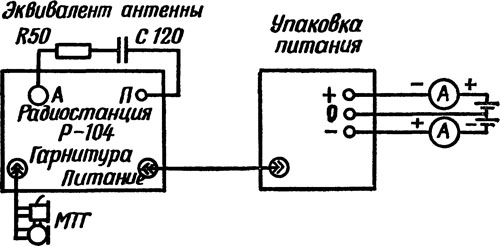

Рис. 77. Схема измерения потребляемых токов радиостанцией Р-104М

Порядок выполнения работы: собрать схему измерений (рис. 77), включить радиостанцию и настроить ее на максимальную отдачу мощности по отклонению стрелки индикаторного прибора, регулятор громкости поставить в положение, соответствующее максимальной громкости, снять показания амперметров А1 и А2 при номинальных напряжениях аккумуляторов, контролируемых вольтметрами VI и V2 сначала в режиме «Передача», затем — «Прием».

Величина токов, потребляемых от аккумуляторов, радиостанцией в носимом варианте не должна превышать: в режиме ТЛФ — 6,5 А, в режиме ТЛГ — 7,5 А.

Измерение тока в эквиваленте антенны. Необходимая аппаратура: радиостанция Р-104М, термомиллиамперметр типа Т-20, эквивалент антенны.

Порядок выполнения работы: собрать схему измерений, установить рабочую частоту, на которой будет производиться измерение, настроить радиостанцию по максимальному отклонению стрелки термомиллиамперметра Т-20 и отсчитать показания, вычислить мощность

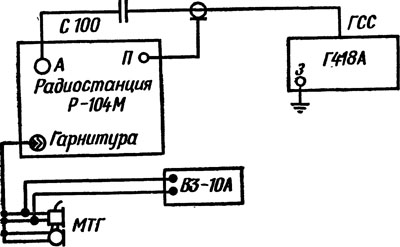

Рис. 78. Схема соединения для измерения чувствительности Р-104М
