l)
Буксируйте медленно и плавно.
l)
Tow slowly and smoothly.
m) Конструкция передней стойки шасси создает
m) The nose landing gear gives the limits for the
ограничения для максимального угла буксировки в
maximum towing angle in the horizontal plane (Ref.
горизонтальной плоскости (См. Рис. 4-23, 4-24).
Fig. 4-23, 4-24).
n) Максимально разрешённый угол поворота в
n) The maximum permitted steering-angle on each side
каждую сторону от осевой линии воздушного
of the aircraft centerline is:
судна:
1.
+/-95
градусов
при
использовании
1.
+/- 95 degrees with towbar,
буксировочного водила,
2.
+/-85 градусов без буксировочного водила.
2.
+/- 85 degrees without towbar.
3.
Во время буксировки, угол буксировки не
3.
During towing, the towing angle must not be more
должен превышать угол, отмеченный на
than the angle shown on the FWD NLG doors.
створках передней стойки шасси.
Примечание: Пункт
3 применим для воздушного
Note:
Step 3 is applicable for aircraft that have
судна, который имеет маркировку угла
the wheel steering-angle marking on the
поворота колеса
на створках
fwd NLG doors.
передней стойки шасси.
o) Соблюдайте ограничения по скорости буксировки:
o) Obey towing speed limits:
1. При закрытых и зафиксированных или
1. Door closed and locked or removed:
демонтированных дверях самолёта:
1.1. Для тягача с буксировочным водилом,
1.1. For a tractor with a towbar, a maximum speed
разрешается максимальная скорость
25
of 25 km/h (15.5 mph) is permitted.
km/h (15.5 миль в час).
1.2. Для тягача без буксировочного водила,
1.2. For a tractor without towbar, a maximum
разрешается максимальная скорость
32
speed of 32 km/h (19.8 mph) is permitted.
km/h (19.8 миль в час).
2. При полностью открытых и зафиксированных
2. Passenger/crew doors fully open and locked
дверях салона и/или при вертикально
and/or cargo doors open in vertical position the
открытых грузовых люках максимальная
maximum speed permitted is 10 km/h (6.21 mph).
разрешенная скорость - 10 km/h (6.21 миль в
час).
3. При наличии ветра перед началом буксировки
3. In wind conditions, calculate the permitted towing
необходимо вычислить допустимую скорость
speed before towing:
буксировки, для этого необходимо:
3.1. Оценить скорость ветра;
3.1. Measure the wind speed;
3.2. Проверить центровку самолёта;
3.2. Do a check of aircraft stability;
3.3. Вычесть полученную скорость ветра из
3.3. Subtract measured wind speed from wind
предельно допустимой скорости ветра,
speed limit shown on the stability curve. This
показанной на диаграмме. В результате
gives the maximum permitted towing speed.
получится максимальная допустимая
скорость буксировки.
p) Необходимо учитывать приблизительные нагрузки
p) Approximate towing loads:
при буксировке:
Примечание: Во всех формулах, mtw
=
Note:
In all the formulas, mtw = maximum taxi
максимальный вес при рулении.
weight.

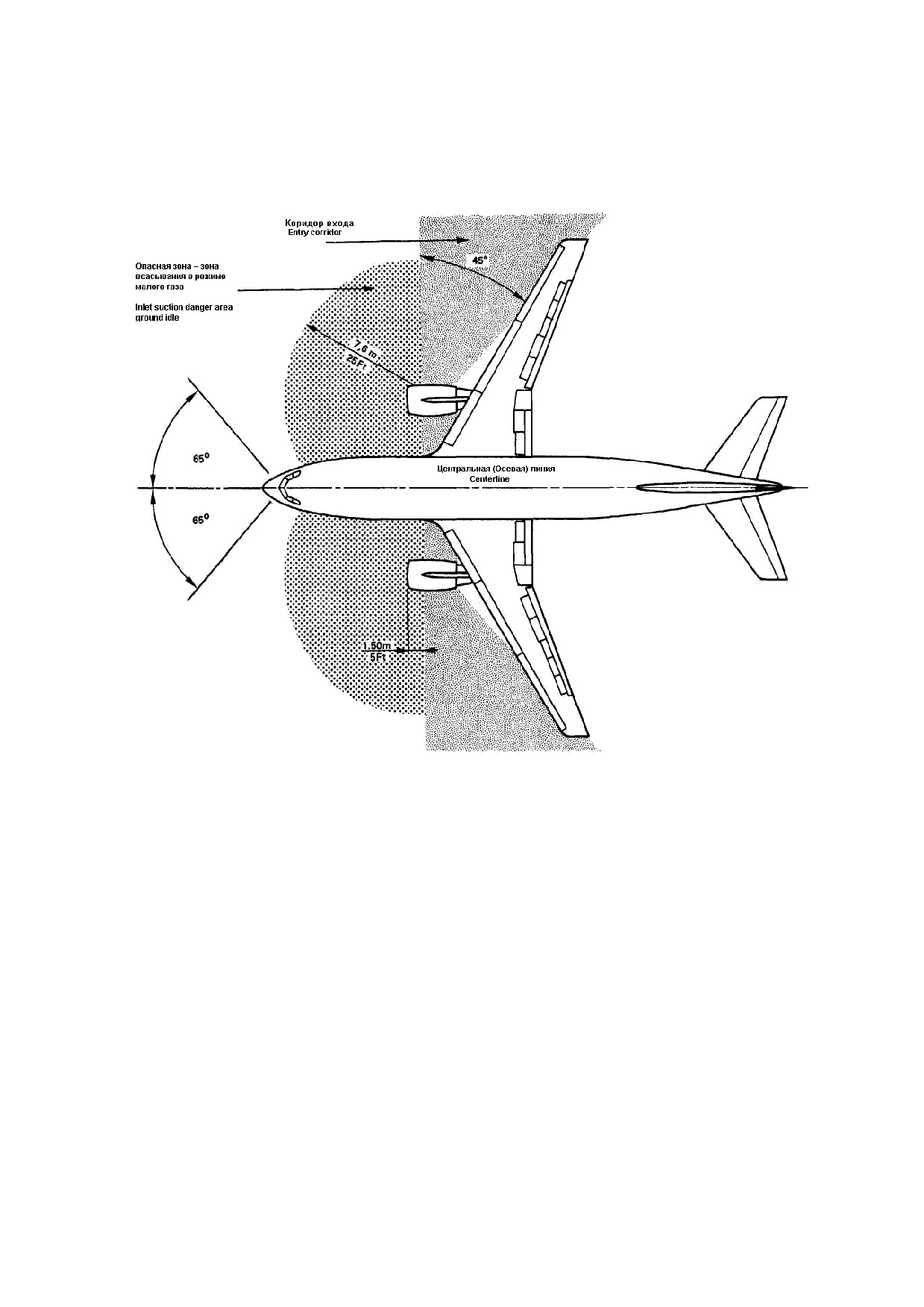

1. При выталкивании самолёта назад с
1. When you push the aircraft rearward with the
работающими двигателями на малом газу,
engines at idle, you must add the engine thrust
необходимо
учесть
тягу
двигателей,
resistance to the towing loads.
действующую
в
направлении
противоположном усилиям тягача.
Примечание: Тяга двигателя в режиме наземного
Note:
The engine thrust resistance at ground
малого газа составляет 400 декан (для
idle is
400 dan
(for each engine in
каждого запушенного двигателя).
operation).
2. Для вычисления веса тягача необходимо
2. Use these coefficients for the friction between the
использовать следующие коэффициенты
tires of the tow tractor and the ground to calculate
сцепления между шинами тягача и
the tractor weight:
поверхностью аэродрома:
2.1. Сухой бетон или асфальт: 0.80
2.1. Dry concrete or asphalt : 0.80
2.2. Влажный асфальт: 0.75
2.2. Wet asphalt: 0.75
2.3. Влажный бетон: 0.57
2.3. Wet concrete: 0.57
2.4. Укатанный снег: 0.20
2.4. Hard snow: 0.20
2.5. Лед: 0.05
2.5. Ice: 0.05
3.
3.
Минимальный
(6 % MTW)
Minimum
6% MTW
Вес тягача =
---------------------------------------
tractor weight = ---------------------------------
(Коэффициент сцепления)
(friction coefficient)
4. Предельные нагрузки и углы (См. Рис. 4-23, 4-
4. Limit loads and angles (Ref. Fig. 4-23, 4-24).
24).
5. Веса для буксировки (См. Рис. 4-22).
5. Towing forces (Ref. Fig. 4-22).
q) После
завершения процесса
буксировки,
q) After you complete the towing operation, make sure
убедитесь, что колеса передней стойки шасси
that the nose wheels are aligned with the aircraft
выровнены по осевой линии самолета.
centerline.
r)
Установите упорные колодки для колес в
r)
Put the wheel chocks in position:
следующие позиции:
1. Для передней стойки шасси - спереди и сзади
1. For the NLG - In front of and behind the wheels.
колес.
2. Для основных стоек шасси - спереди и сзади
2. For the MLG In front of and behind the wheels.
колес.
Примечание: В плохих погодных условиях
Note:
The wheel chocks on the nose landing
установка упорных колодок для колес
gear and the parking brake give more
передней стойки шасси в сочетании со
safety in bad weather.
стояночным тормозом обеспечивает
большую безопасность.
s)

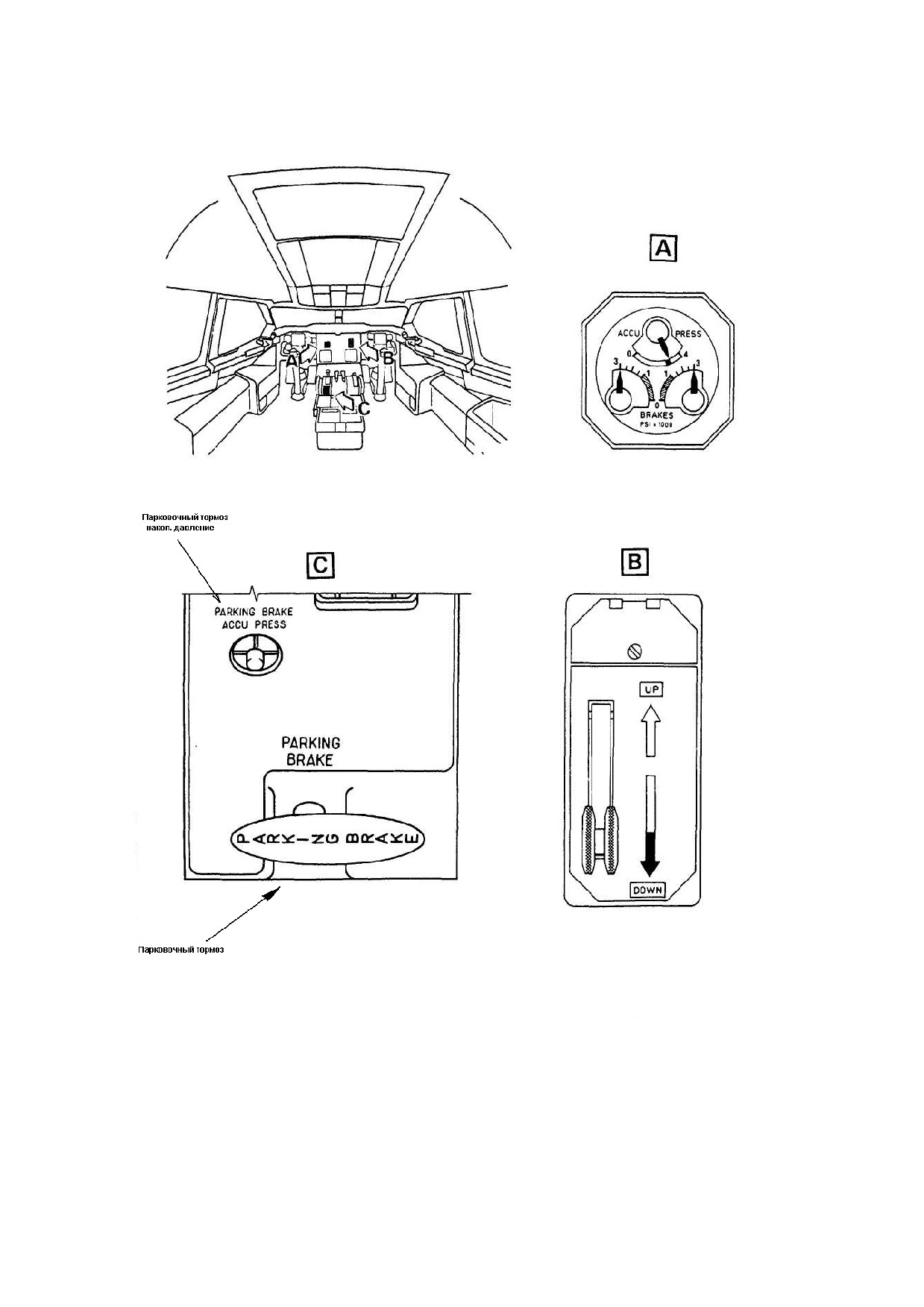

На панели
110VU установите переключатель
s)
On the panel 110VU set the PARKING BRK control
стояночного тормоза PARKING BRK в положение
switch to ON.
ON ( ВКЛ).
t)
На панели 400VU убедитесь в том, что показание
t)
On the panel 400VU make sure that the pressure
давления на тройном индикаторе давления
indication on the Yellow brake-pressure triple-indicator
Желтой гидросистемы тормозов в норме (3000 psi
is correct (3000 psi (206 bar)). The pointer must be in
(.206 bar)). Указатель должен быть в зеленом
the green range. If necessary, pressurize the Yellow
диапазоне. Если необходимо, создайте давление в
hydraulic system.
Желтой гидросистеме.
u)
Отсоедините
буксировочное
водило
от
u)

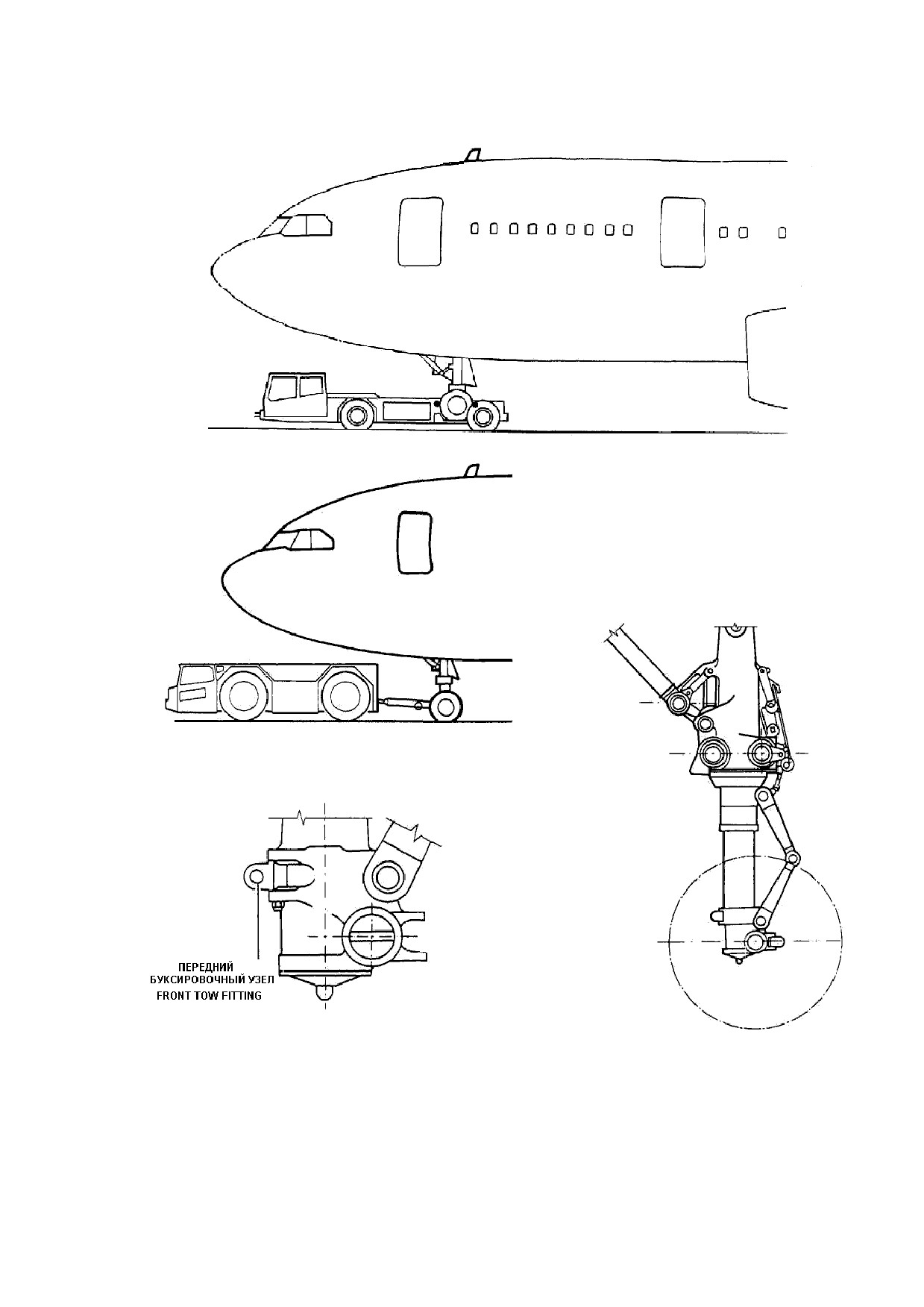

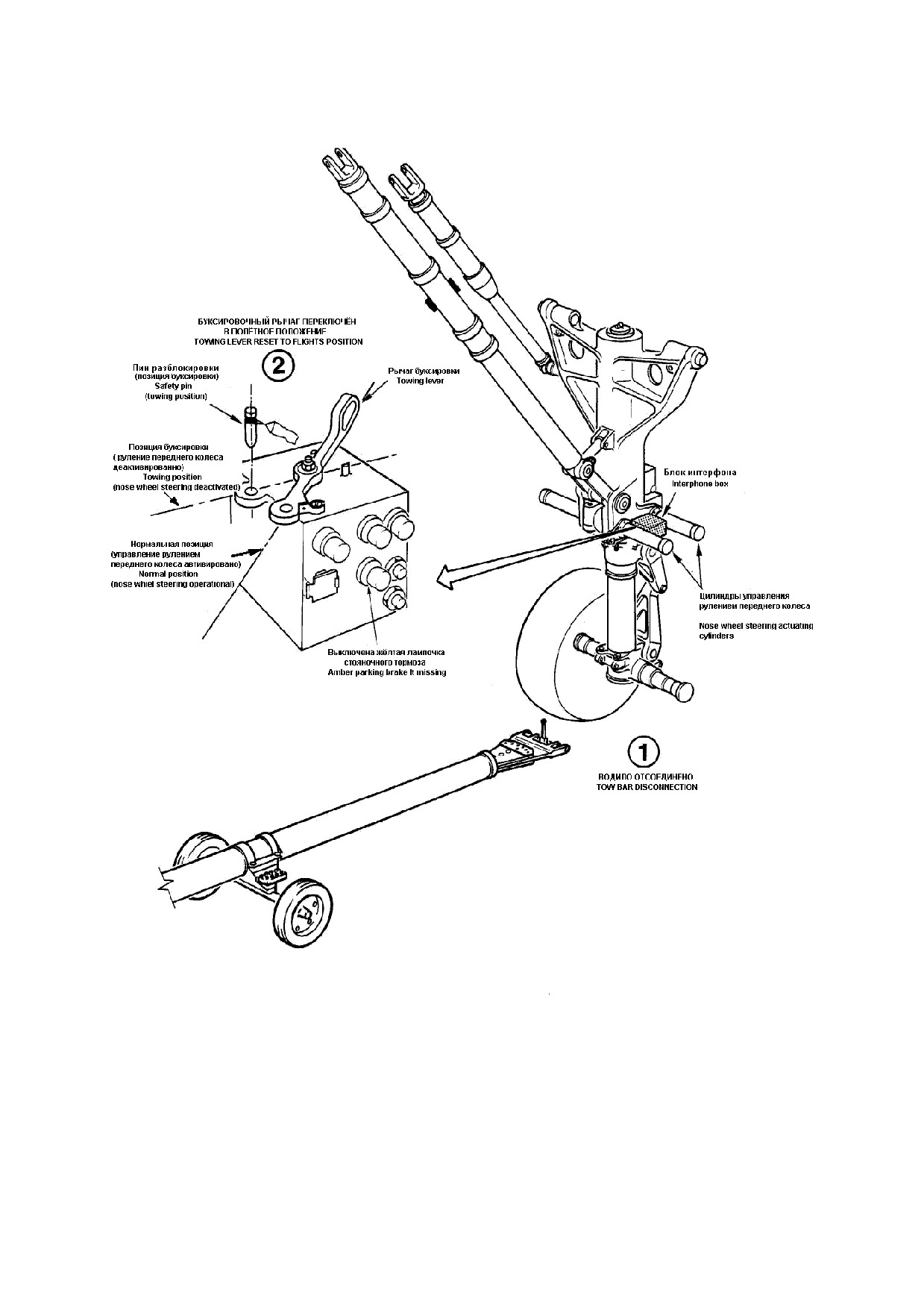

Remove the towbar from the fitting of the NLG. (Ref.
буксировочного узла передней стойки шасси (См.
Fig. 4-28)
Рис. 4-28)
v)

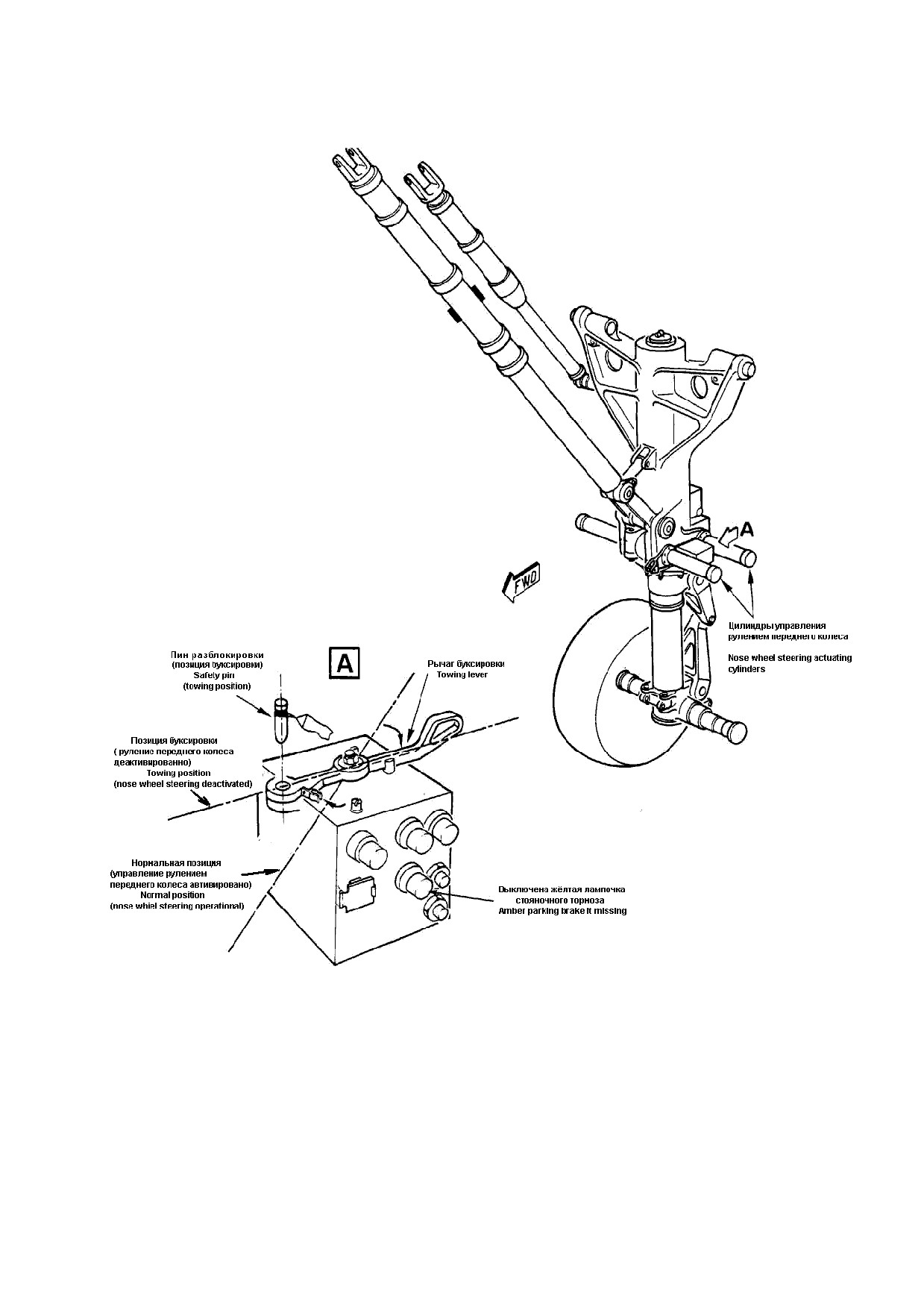

Удалите пин разблокировки буксировочного
v)
Remove the tow-lever safety pin.
рычага.
w)
Убедитесь, что буксировочный рычаг
занял
w)
Make sure that the ground-towing lever goes to its
исходное положение.
initial position.
x)
На верхнем дисплее ECAM DU, на странице MEMO
x)
On the upper ECAM DU, on the MEMO page the N
погаснет индикатор N WHEEL STEERG DISC
WHEEL STEERG DISC indication goes out of view.
(УСТРОЙСТВО УПРАВЛЕНИЯ ПОВОРОТОМ
КОЛЕСА НОСОВОЙ СТОЙКИ ОТКЛЮЧЕНО).
y)
Установите систему освещения и систему связи в
y)
Set the Lighting System and the Communication
следующую конфигурацию:
System to this Configuration
1. На панели 25VU:
1. On the panel 25VU:
1.1. Установите переключатель EXT LT/NAV &
1.1. Set the EXT LT/NAV& LOGO switch to OFF;
-------------------------------------------------------------------------------------------------------------------------------------------------------------
LOGO в положение OFF (ВЫКЛ);
1.2. Установите
переключатель
EXT
1.2. Set the EXT LT/BEACON switch to OFF;
LT/BEACON в положение OFF (ВЫКЛ);
1.3. Установите переключатель INT LT/DOME
1.3. Set the INT LT/DOME switch to OFF.
в положение OFF (ВЫКЛ).
2. На панели 60VU, отсоедините авиагарнитуру.
2. On the panel
60VU, disconnect the boomset.
Выключите кнопку VHF1, если связь между
Release the VHF1 pushbutton switch if
контрольной вышкой и кабиной больше не
communication between the control tower and the
требуется.
cockpit is no longer required.
3. На панели 108VU, отсоедините авиагарнитуру.
3. On the panel 108VU, disconnect the boomset.
z) Уберите вспомогательное наземное и техническое
z) Remove the ground support and maintenance
оборудование, специальные и стандартные
equipment, the special and standard tools and all
инструменты и все другие предметы.
other items.
aa) Обесточьте электрическую сеть самолёта:
aa) De-energize the aircraft electrical circuits:
1. Если самолёт запитан от тягача;
1. If you energized the aircraft with the tractor;
2. Если самолёт запитан от ВСУ;
2. If you energized the aircraft with the APU;
3. Если самолёт запитан от двигателя.
3. If you energized the aircraft with the engine.
-------------------------------------------------------------------------------------------------------------------------------------------------------------

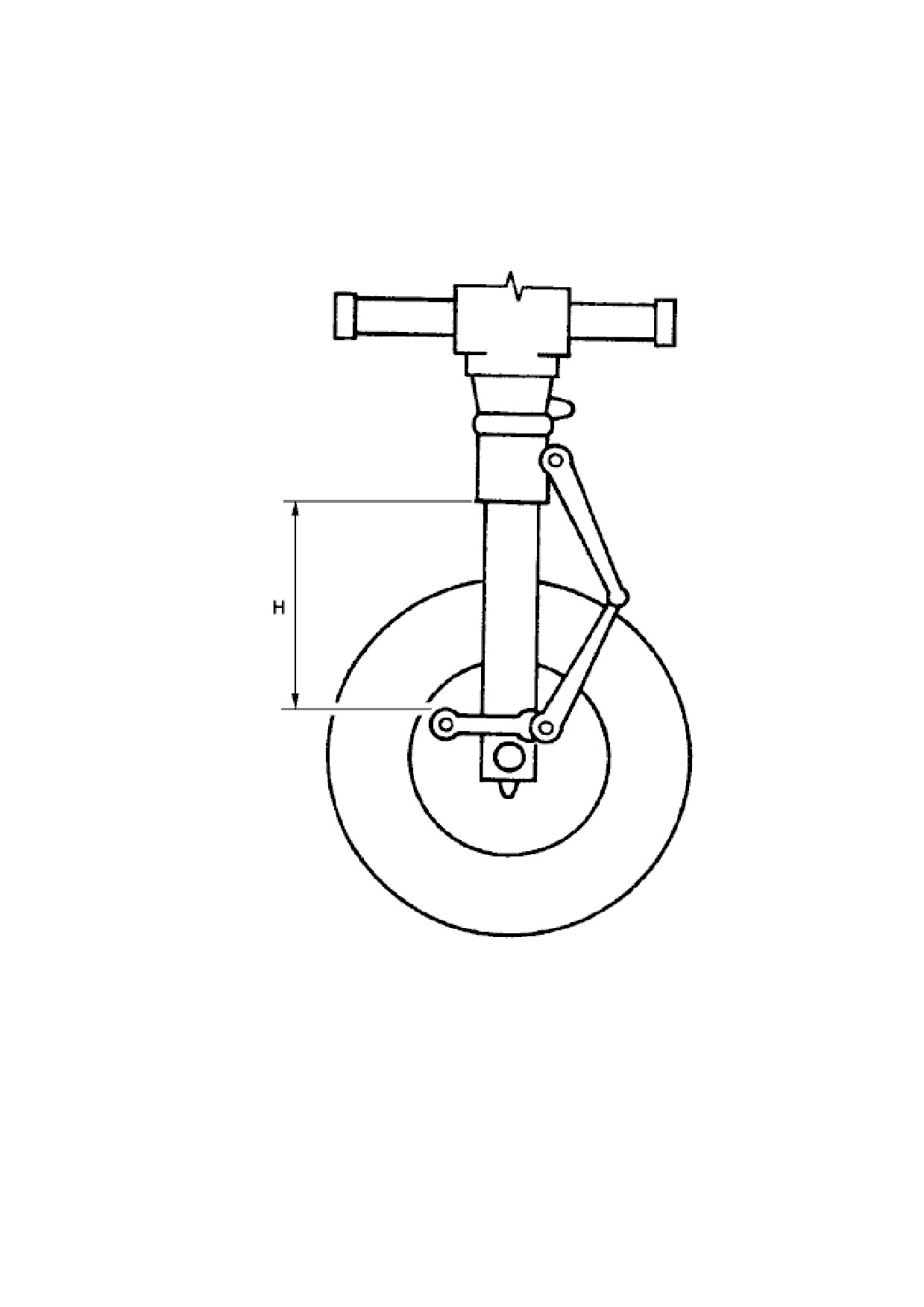

Рис. 4-21. Максимальное удлинение амортизатора передней стойки во время буксировки.
Fig. 4-21. Maximum extension of nose-gear shock absorber during towing.
-------------------------------------------------------------------------------------------------------------------------------------------------------------

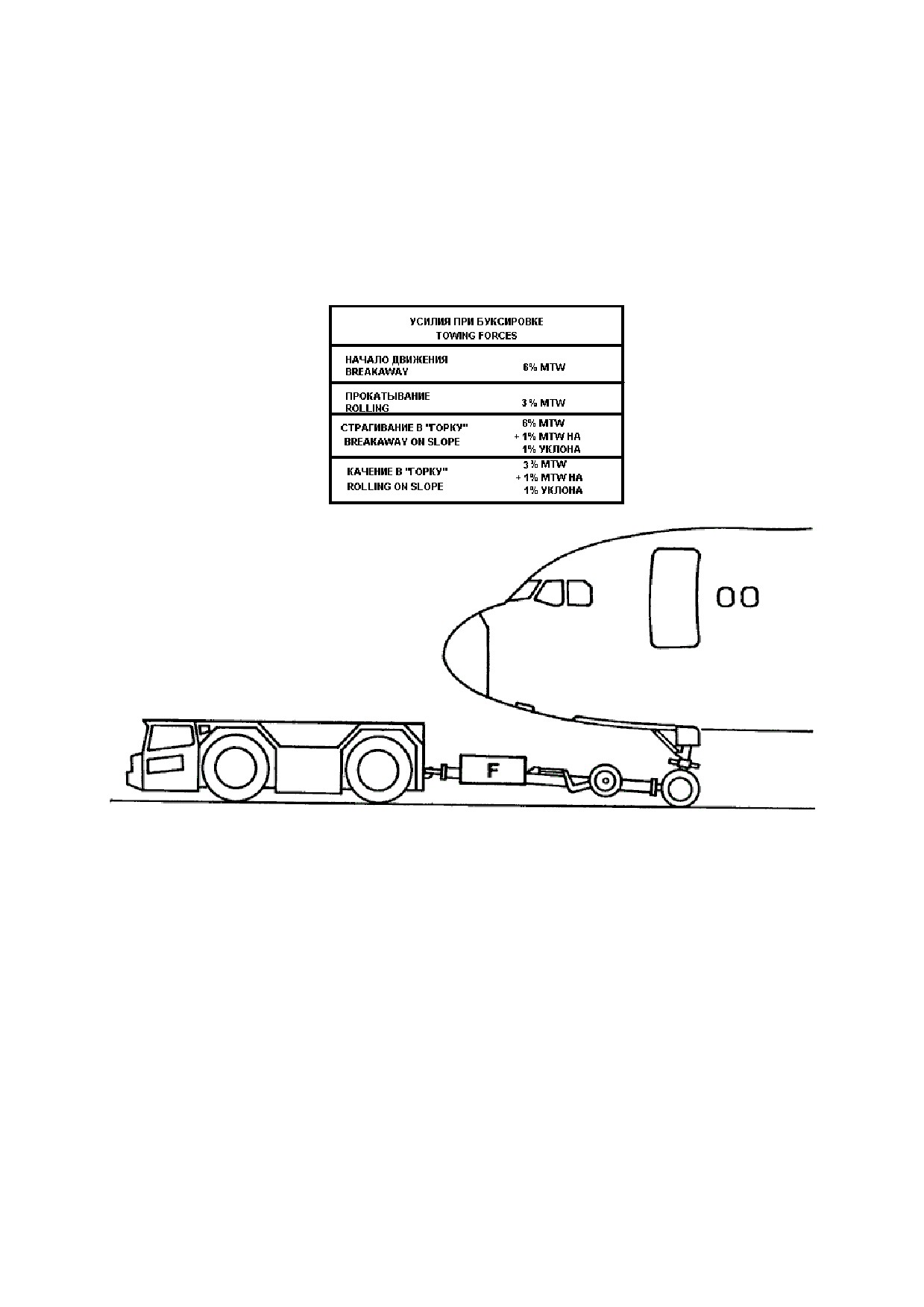

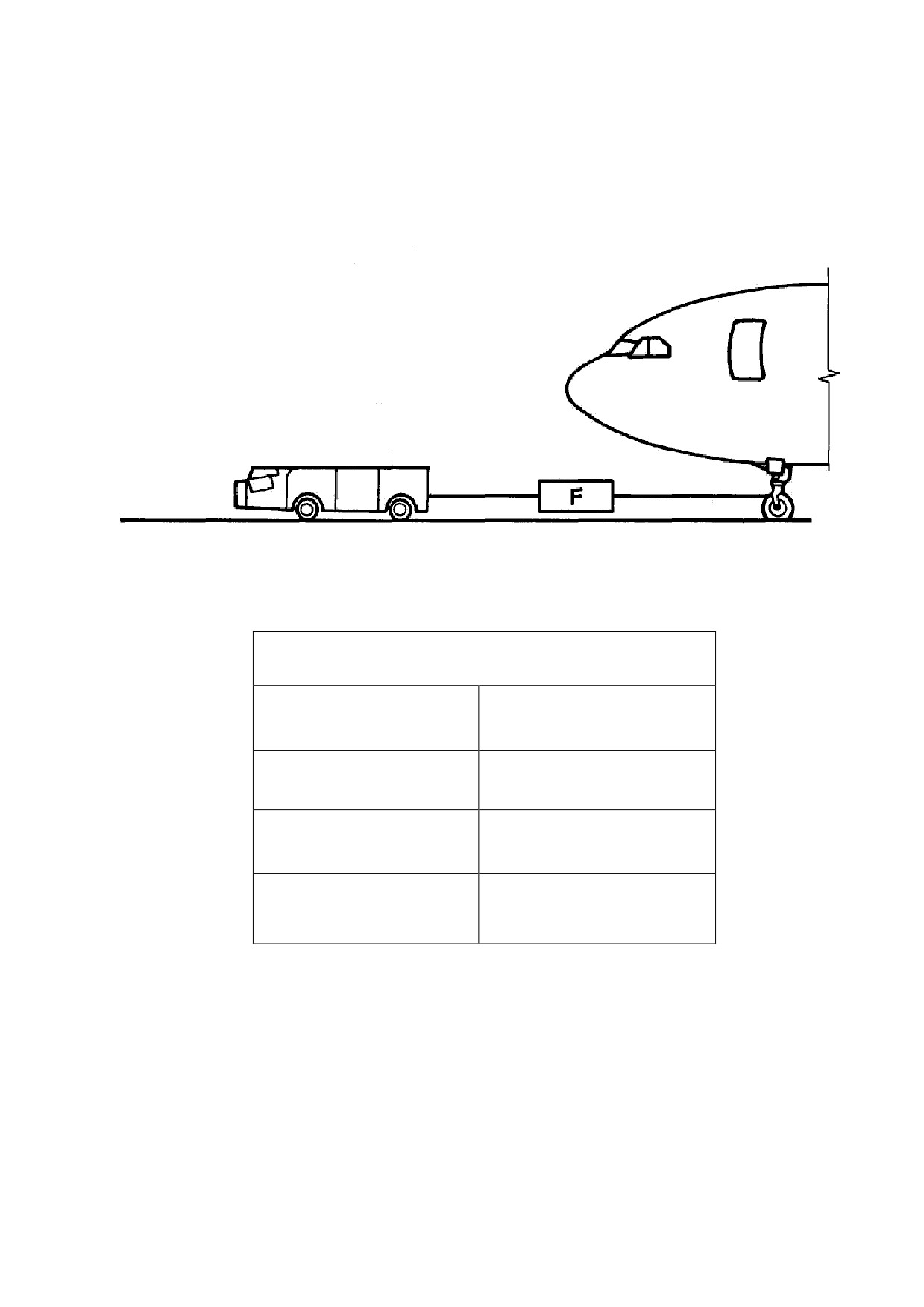

Рис. 4-22. Усилия при буксировке AIRBUS 319/320.
Fig. 4-22. Towing forces AIRBUS 319/320.
-------------------------------------------------------------------------------------------------------------------------------------------------------------
МАКСИМАЛЬНЫЕ НАГРУЗКИ НА СТОЙКИ
ШАССИ
MAXIMUM GEAR LOADS
декаН
Ф УНТ-СИЛА
A
9425
21188
B
29000
65200

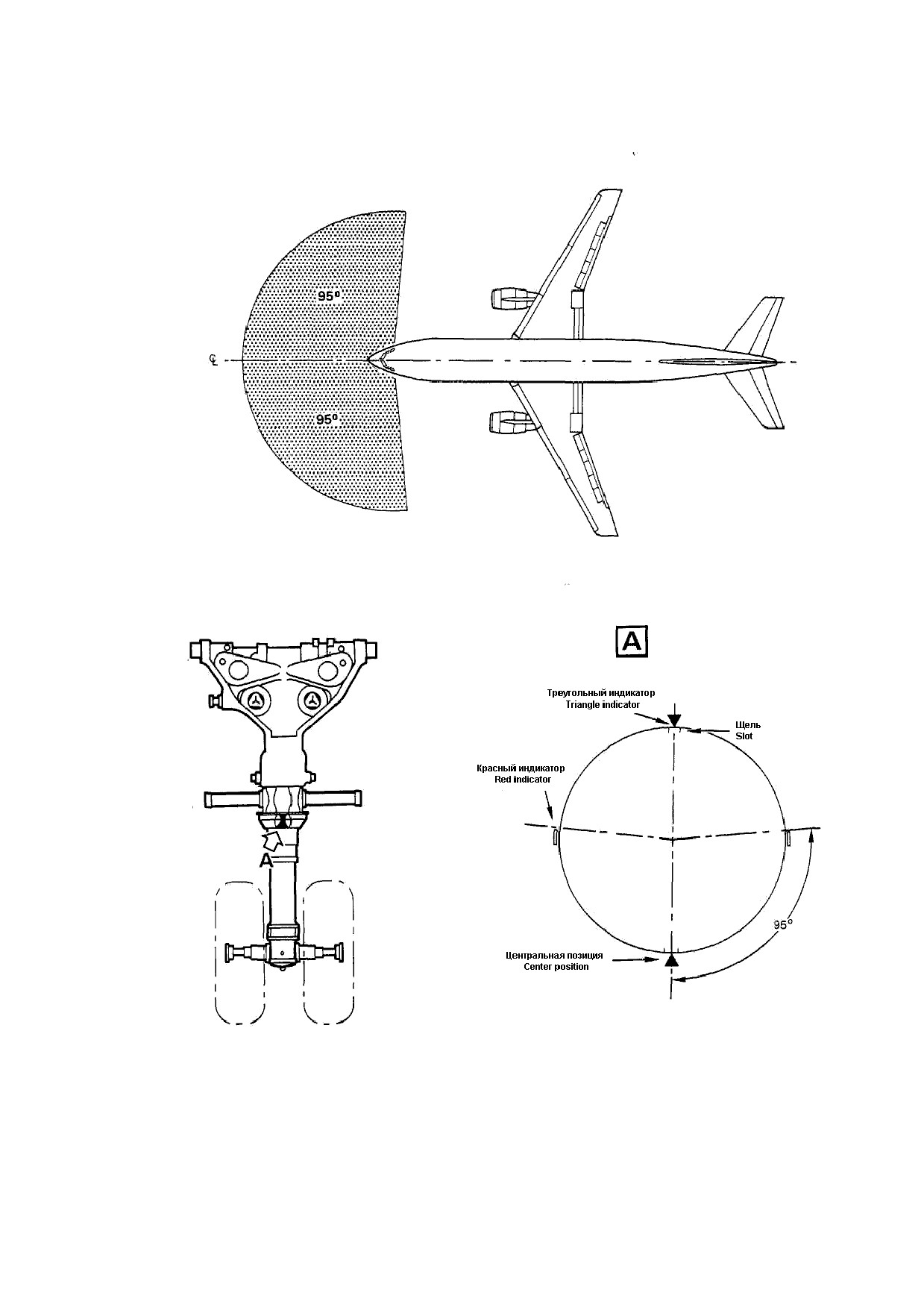

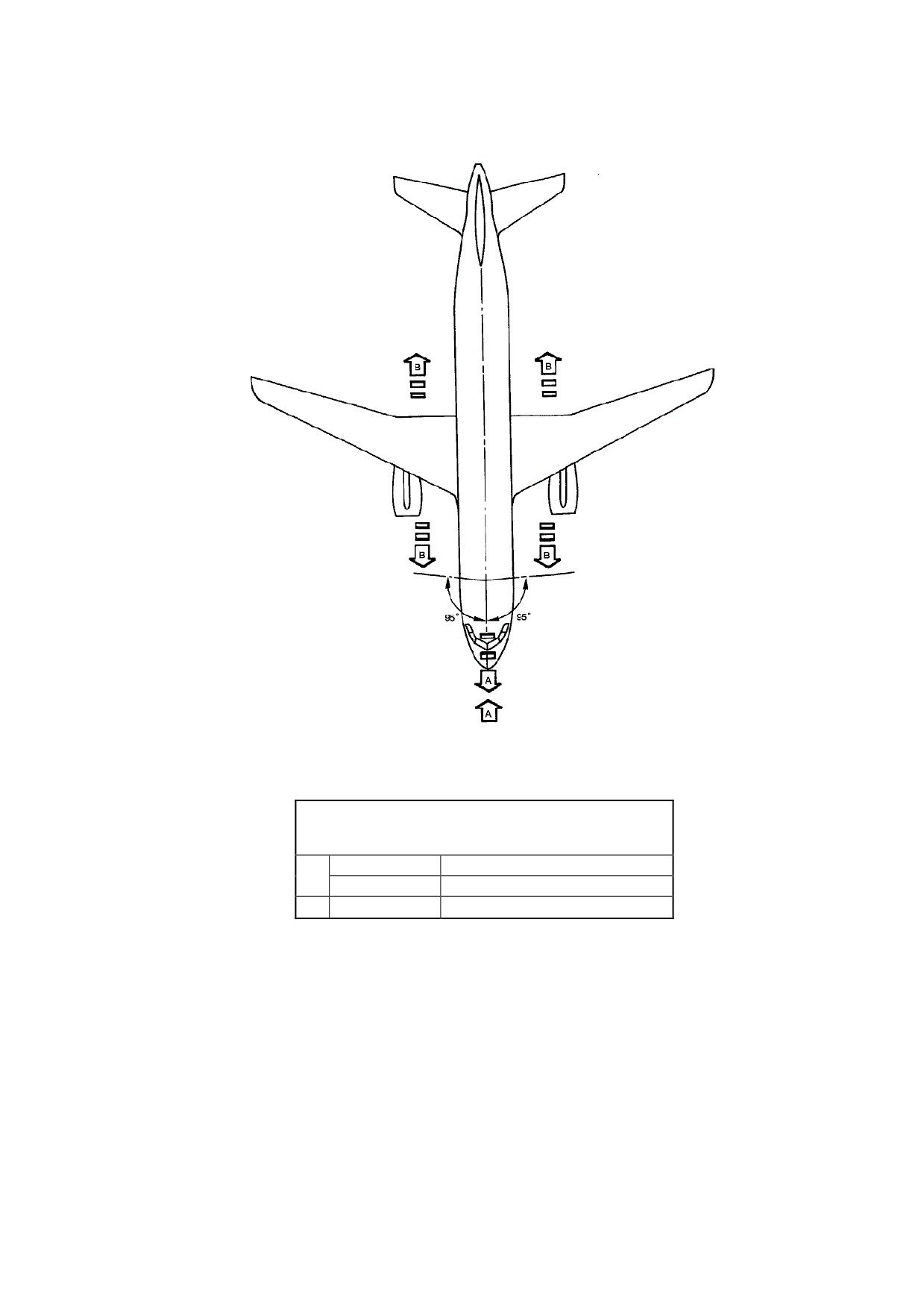

Рис. 4-23. Предельные нагрузки и углы при буксировке с использованием водила AIRBUS 319/320.
Fig. 4-23. Limit towing loads and angles with towbar AIRBUS 319/320.
-------------------------------------------------------------------------------------------------------------------------------------------------------------
МАКСИМАЛЬНЫЕ НАГРУЗКИ НА СТОЙКИ
ШАССИ
MAXIMUM GEAR LOADS
декаН
Ф УНТ-СИЛА
A
9425
21188
B
29000
65200

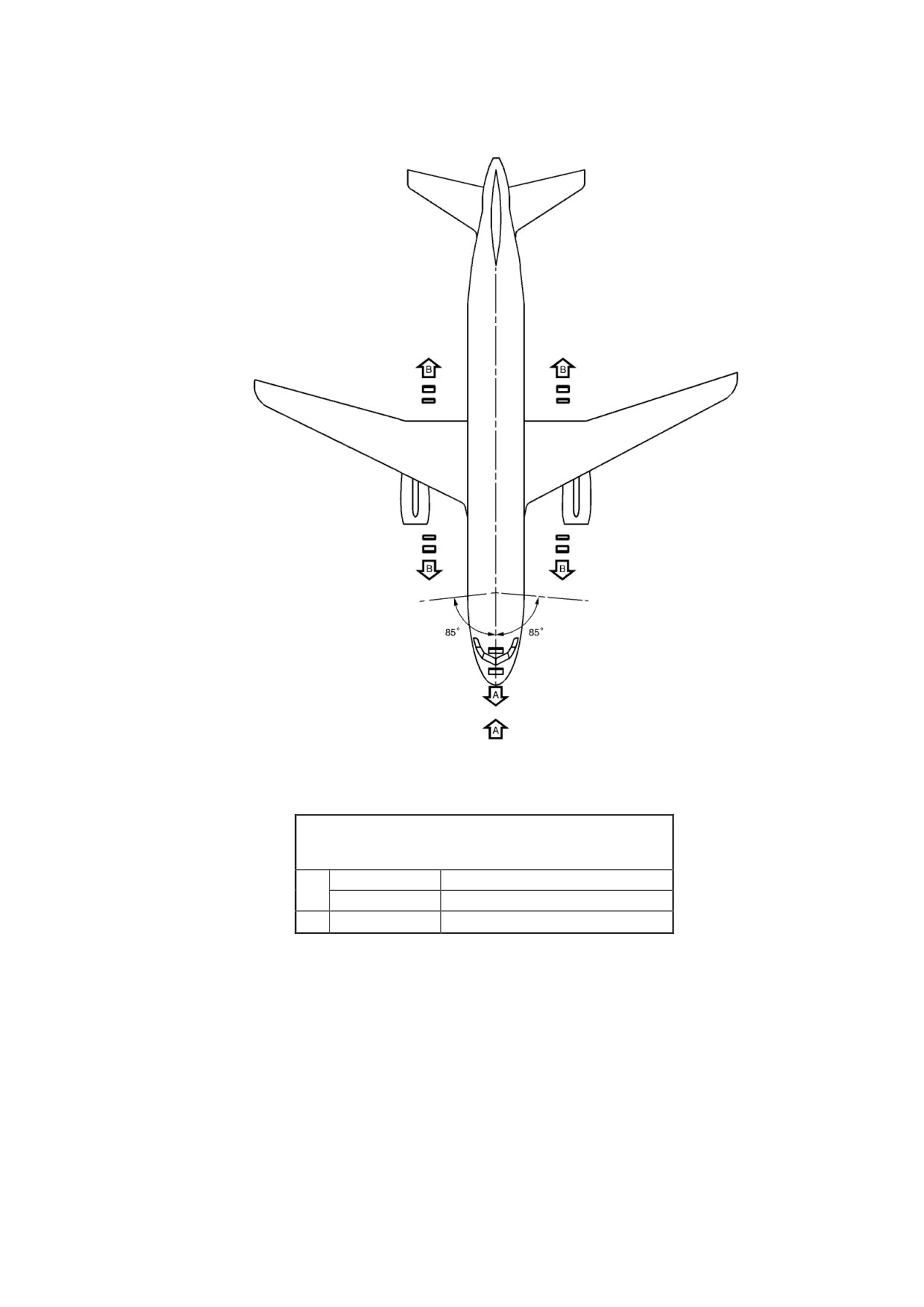

Рис. 4-24. Предельные нагрузки и углы при буксировке AIRBUS 319/320 без использования водила.
Fig. 4-24. Limit towing loads AIRBUS 319/320 and angles without towbar.
-------------------------------------------------------------------------------------------------------------------------------------------------------------

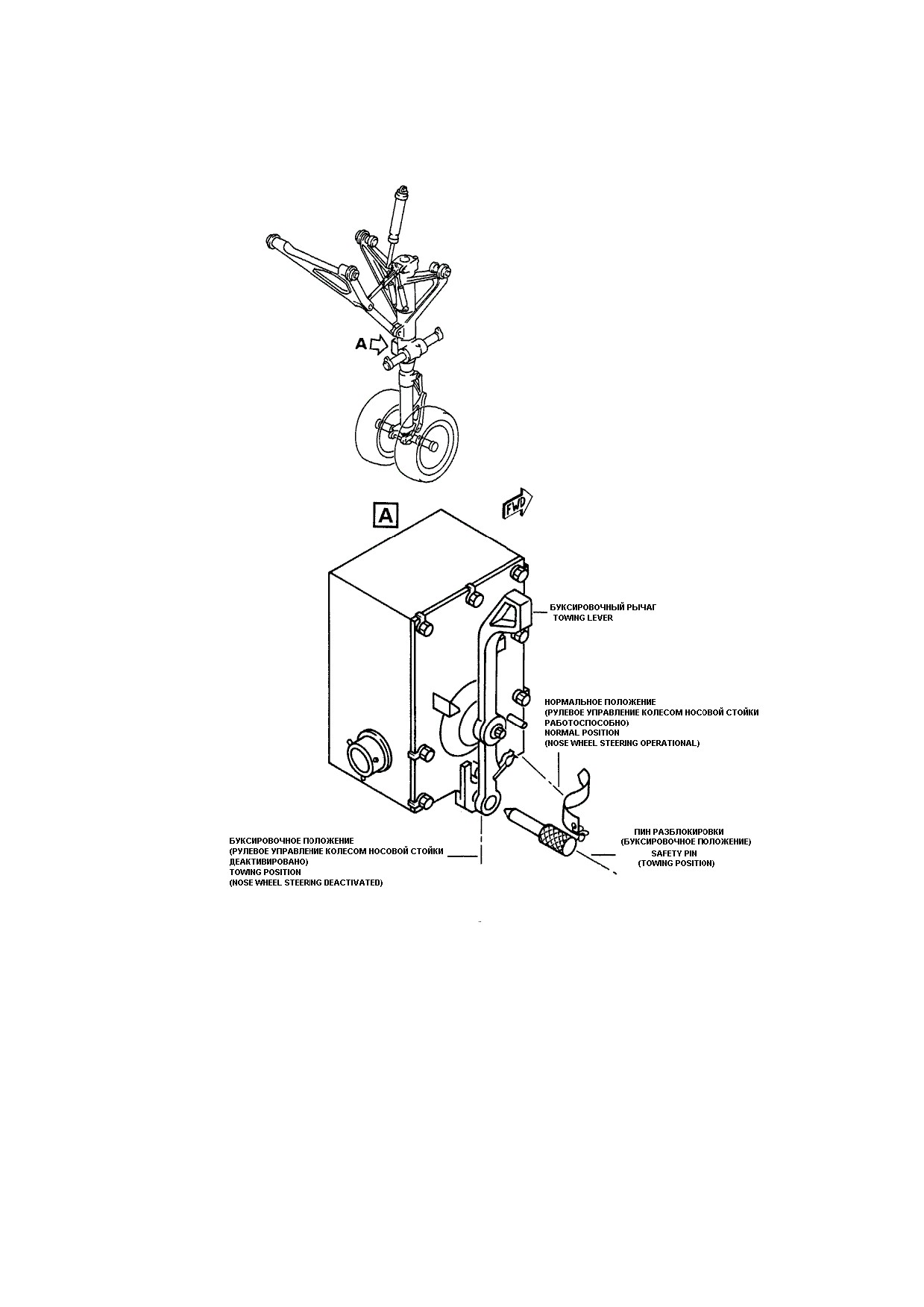

Рис. 4-25. Электрический щиток отключения управления передней стойкой AIRBUS 319/320.
Fig. 4-25. N/W-steering deactivation electrical-box AIRBUS 319/320.
