20

Тип

ЯМЗ-236/ ЯМЗ-238

Мощность кВт /лс

132/180
176/240

Мин.удельный расход г/кВт (г/лс)

214 (157)
202 (150)

Рабочий объем

11,15 л /14,86 л

Крутящий момент/запас крутяще-
гомомента/мощности

667 Нм при оборотах
1250-1450
883 Нм при оборотах
1250-1450

Электростартер

Ст25.3708-01 / 8,1 кВт

Генератор

24 В / 55 А

Аккумулятор

2*12 В / 2*132 Ач

Предпусковой подогрев с функци-
ей автономного обогрева

Теплостар 14ТС-10

Тип

ГидроСтатическая Bosch-Rexroth (Гер-
мания)

Коробка передач

Исполнена парой Гидронасос-Гидромо-
тор с бесступенчатым переключением
передач

Бортредукторы

Планетарные (Италия)

Управление

Электро-Гидросервирование

Тормозная система

Гидравлическая (гидрозамок), нормаль-
но замкнутые многодисковые фрикци-
оны

Тип

Гидравлическая, раздельно-
агрегатная

Гидронасос

PSM 310.80

Максимальное давление

28 МПа

Гидрораспределитель

Секционный (Беларусь)

Фильтрация

Двойная очистка: на всасыва-
нии; полнопоточный на сливе

Двигатель

Трансмиссия

Система управления навес-
ным оборудованием

Тип

Жесткая, четырехточечная

Рама

Несущая конструкция из высоко-
прочной стали, сваренная с высо-
кой точностью

Катки

Со смазкой на весь срок эксплуа-
тации, на подшипниках скольже-
ния (втулках)

Количество катков

7 опорных с каждой стороны /
2 поддерживающих с каждой
стороны

Гусеничная лента
Ширина башмака
Грунтозацеп

45 усиленных башмаков с каждой
стороны
900 мм
65 мм

Механизм натяжения
гусениц

Гидравлический

Ходовая часть

Кабина

Шестигранная, повышенной об-
зорности с двойным стеклопа-
кетом , подрессоренная

Безопасность

Аварийный люк, FOPS, внеш-
ний аккумуляторный отсек

Сиденье

Эргономическое, с ремнем без-
опасности

Управление движением и на-
весным оборудованием

Джойстики 4-х позиционные

Место оператора. Управление
движением

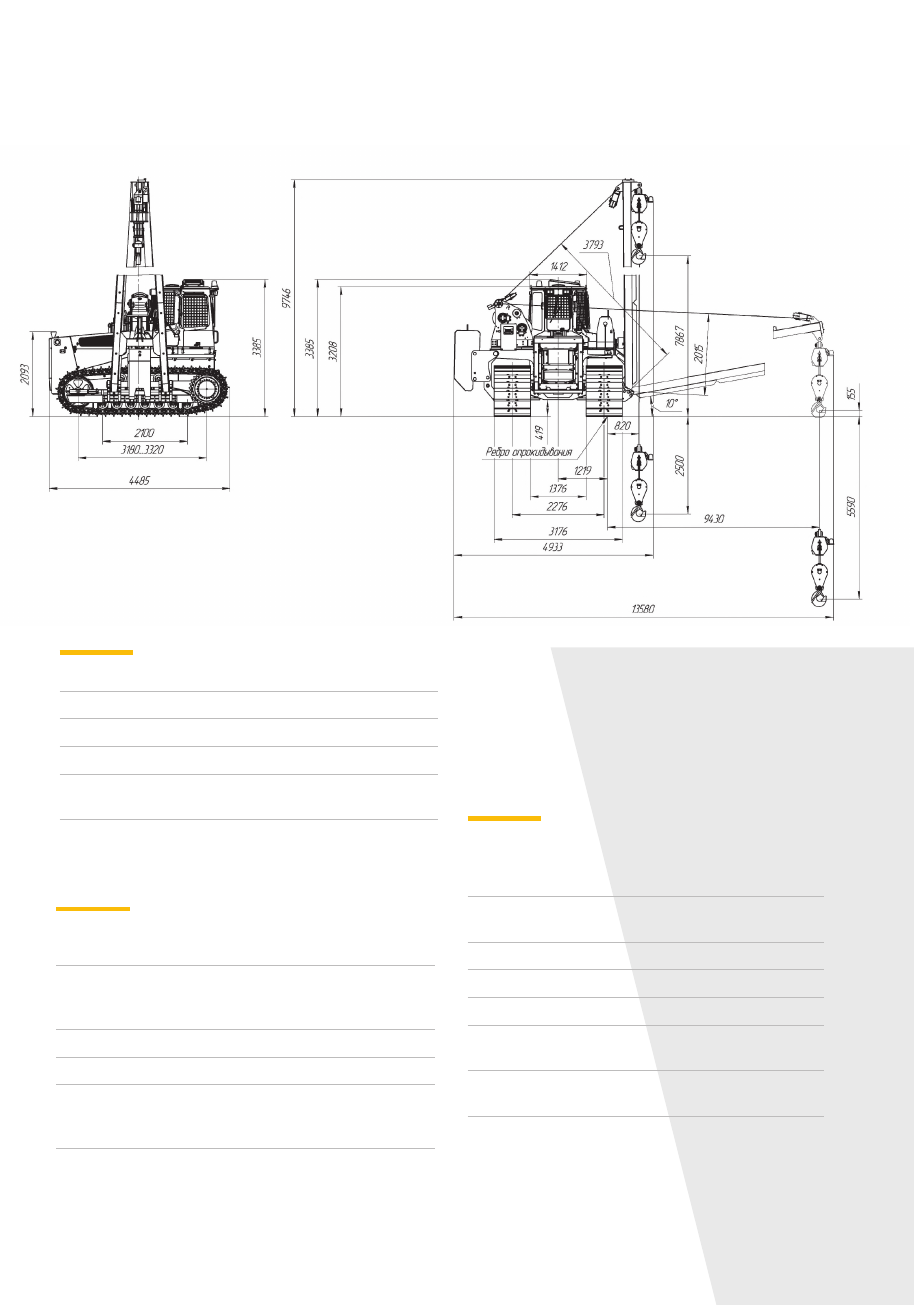

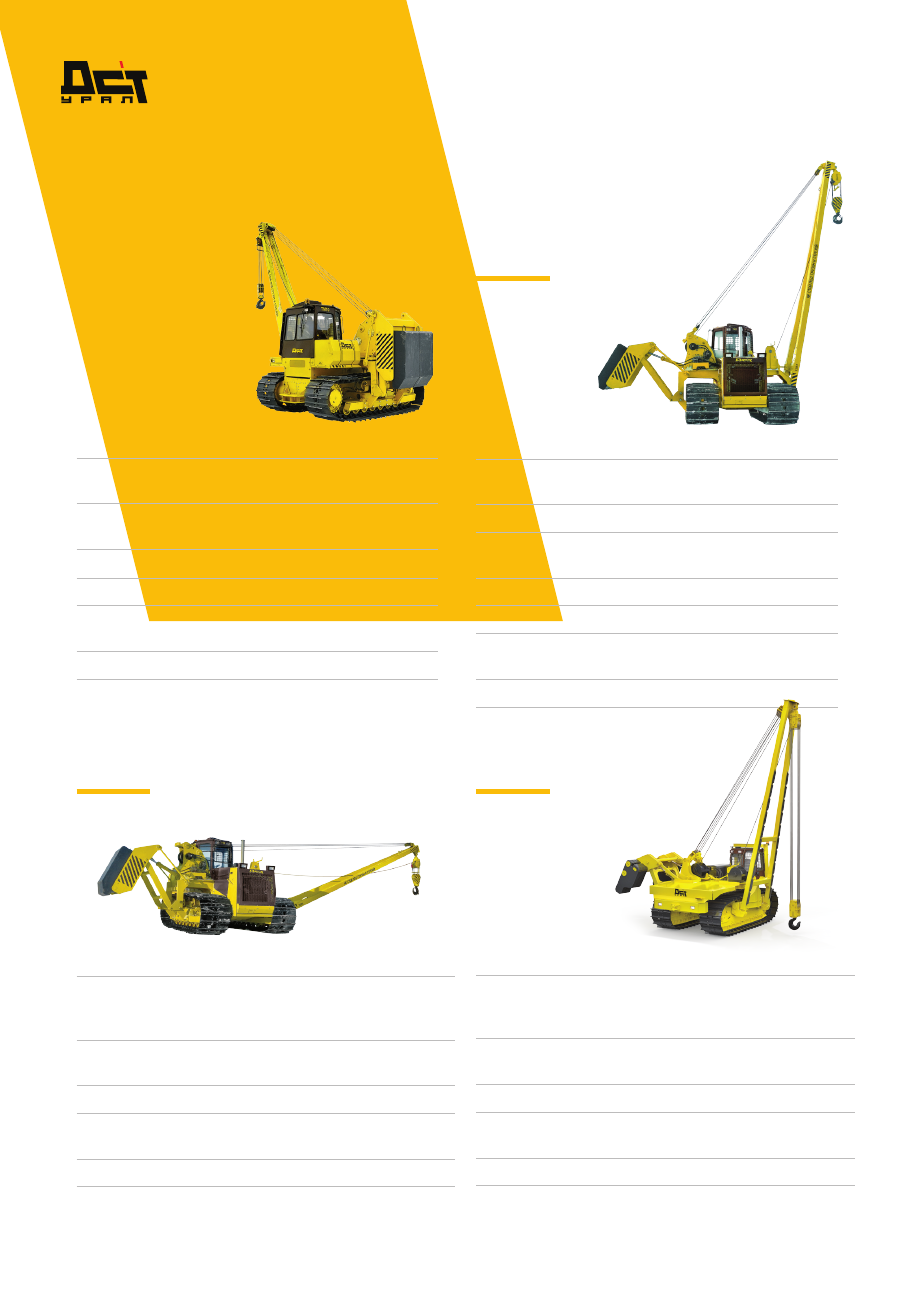

Трубоукладчики

Т012.24 ГСТ

ТГ20.32 ГСТ

Система охлаждения

60 л

Топливный бак

400 л

Система смазки ДВС

32 л

Ботовой редуктор

8 л

Гидросистема трансмиссии и гидросистема навес-
ного оборудования

150 л

Заправочные объёмы

www.tm10.ru

21

Масса,т

24,2

Удельное давление на грунт (от оснащения)

0,053 мПа

Крюк

Приводится в движение че-
рез полиспастную систему
с помощью лебедки

Высота подъема

5,9 (7,9) м

Глубина опускания крюка

2,5 м

Скорость подъема - опускания

от 0,036 м/с до 0,179 м/с

Контргруз наборный из 2 плит

Неоткидываемый, масса
4000кг

Стрела

Сварная конструкция
коробчатого сечения.При-
водится в движение через
полиспастную систему с
помощью лебедки.

Лебедка

Двухбарабанная с гидрав-
лическим приводом

Номинальная грузоподъемность
при вылете 2,5 м

12 т / 20 т

Максимальная расчетная грузо-
подъемность

25 т / 40 т

Рабочая масса

Трубоукладочное
оборудование

Размеры в скобках указаны для стрелы длиной 9 м.

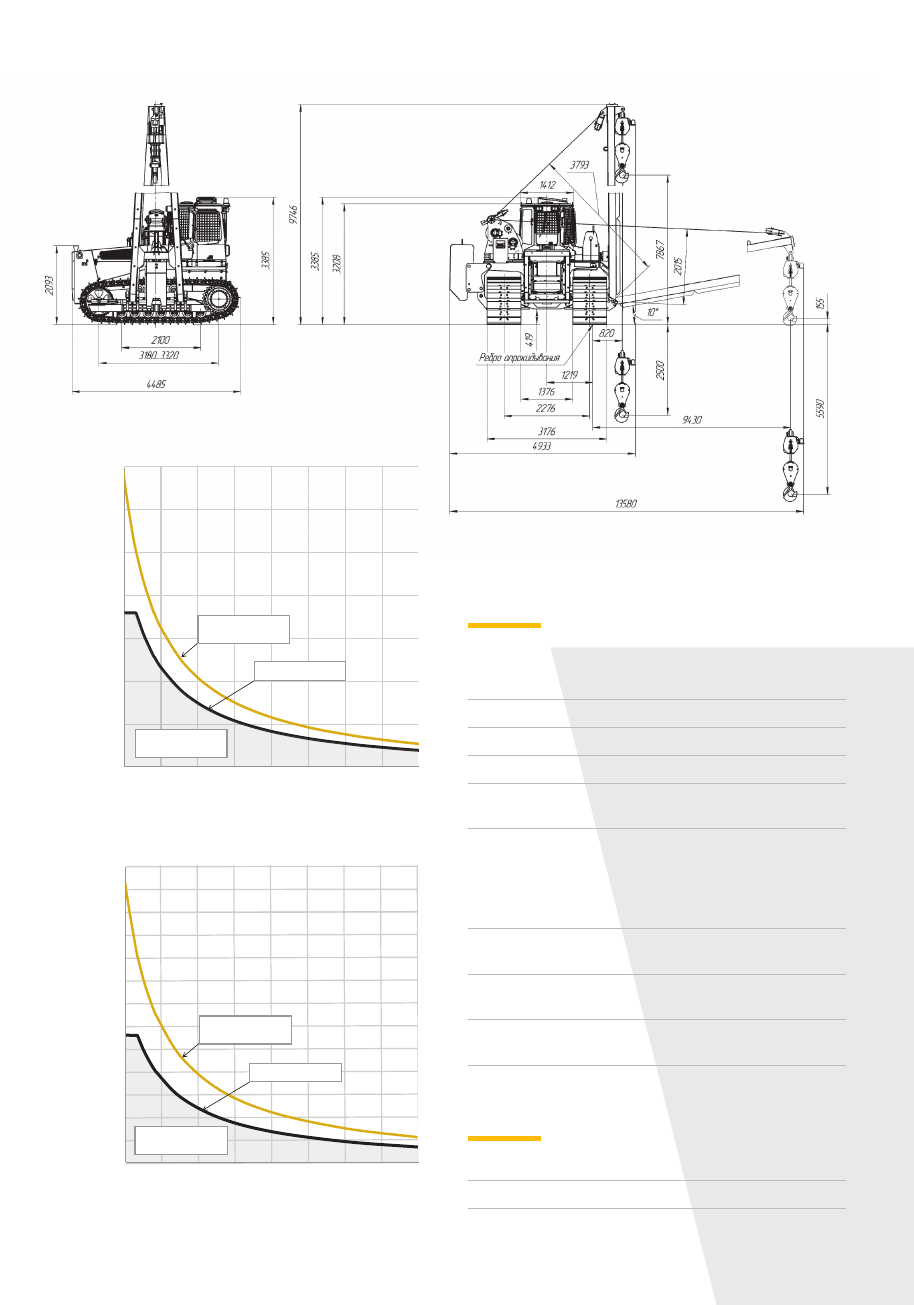

Грузоподъемность ТО12

Вылет стрелы относительно ребра опоркидывания, м

0

5

1

0

1

5

2

0

2

5

30

35

1

2

3

4

5

6

7

8

9

1

8

т

Расчетная

грузоподъемность

ПБ 10-157-97

Рабочий диапазон

по ПБ 10-157-97

Грузопод

ъемность, т

Грузоподъемность ТГ20

Расчетная

грузоподъемность

ПБ 10-157-97

Рабочий диапазон

по ПБ 10-157-97

2

8

т

Вылет стрелы относительно ребра опоркидывания, м

Грузопод

ъемность, т

0

5

10

15

20

25

3

0

3

5

4

0

4

5

50

55

1

2

3

4

5

6

7

8

9

60

6

5

8-800-500-61-45

22

Тип

ЯМЗ-238 (с турбонадду-
вом)

Мощность кВт /лс

242/330

Мин.удельный расход г/кВт (г/лс)

214 (157)

Рабочий объем

14,86 л

Крутящий момент/запас крутяще-
гомомента/мощности

1180 Нм при оборотах
1200-1400

Электростартер

Ст25.3708-01 / 8,1 кВт

Генератор

24 В / 80 А

Аккумулятор

2*12 В / 380 Ач

Предпусковой подогрев с функци-
ей автономного обогрева

Теплостар 14ТС-10

Тип

Гидравлическая, раздельно-
агрегатная

Гидронасос

PSM 310.80

Максимальное давление

28 МПа

Гидрораспределитель

Секционный (Беларусь)

Фильтрация

Двойная очистка: на всасыва-
нии; полнопоточный на сливе

Двигатель

Система управления навес-
ным оборудованием

Тип

Жесткая, четырехточечная

Рама

Несущая конструкция из высокопрочно
стали, сваренная с высокой точностью

Катки

Со смазкой на весь срок эксплуатации, на
подшипниках скольжения (втулках)

Количество
катков

7 опорных с каждой стороны / 2 поддержи-
вающих с каждой стороны

Гусеничная лента
Ширина башмака
Грунтозацеп

45 усиленных башмаков с каждой стороны
900 мм
65 мм

Механизм натя-
жения гусениц

Гидравлический, ручной

Ходовая часть

Кабина

Шестигранная, повышенной
обзорности с двойным стеклопа-
кетом , подрессоренная

Безопасность

Аварийный люк, FOPS, внешний
аккумуляторный отсек

Сиденье

Эргономическое, с ремнем без-
опасности

Управление движением и
навесным оборудованием

Джойстики 4-х позиционные

Место оператора. Управление
движением

Трубоукладчики

ТГ30.50 ГСТ

Масса,т

44 / 52

Удельное давление на грунт (от оснащения)

0,09 мПа

Рабочая масса

www.tm10.ru

23

Тип

ГидроСтатическая Bosch-Rexroth (Герма-
ния) / или аналог (Германия-Италия)

Коробка передач

Исполнена парой Гидронасос-Гидромо-
тор с бесступенчатым переключением
передач

Бортредукторы

Планетарные (Германия/Италия)

Управление

Электро-Гидросервирование

Тормозная система

Гидравлическая (гидрозамок), нормаль-
но замкнутые многодисковые фрикци-
оны

Трансмиссия

Система охлаждения

60 л

Топливный бак

500 л

Система смазки ДВС

32 л

Ботовой редуктор

8 л

Гидросистема трансмиссии и гидросистема навес-
ного оборудования

200 л

Грузоподъемность
на вылете стрелы
2,5 м (1,22 м), т

номинальная 30
максимальная расчетная 61

Лебедка

2 штуки с гидравлическим при-
водом

Длинна стрелы, м

8,6

Масса стрелы, т

1,9

Крюк

одинарный

Масса противовесов
с рамой, т

9

Размер каната, диа-
метр х длина

крюк: 21мм х 74м / 21 мм х 84 м
стрела: 21 мм х 68 м / 21 мм х 78 м

Заправочные объёмы

Трубоукладочное
оборудование

Размеры в скобках указаны для стрелы длиной 9 м.

8-800-500-61-45

24

Тип

ЯМЗ-7511.10 / Россия

Мощность кВт /лс

242/330

Мин.удельный расход г/кВт (г/лс)

214 (157)

Рабочий объем

14,86 л

Крутящий момент/запас крутяще-
гомомента/мощности

1180 Нм при оборотах
1200-1400

Электростартер

Ст25.3708-01 / 8,1 кВт

Генератор

24 В / 80 А

Аккумулятор

2*12 В / 380 Ач

Предпусковой подогрев с функци-
ей автономного обогрева

Теплостар 14ТС-10

Тип

ГидроСтатическая Bosch-Rexroth (Герма-
ния) / или аналог (Германия-Италия)

Коробка передач

Исполнена парой Гидронасос-Гидромо-
тор с бесступенчатым переключением
передач

Бортредукторы

Планетарные (Германия/Италия)

Управление

Электро-Гидросервирование

Тормозная система

Гидравлическая (гидрозамок), нормаль-
но замкнутые многодисковые фрикци-
оны

Тип

Гидравлическая, раздельно-агрегатная

Гидронасос

Гидронасос Bosch-Rexroth A10V140

Максимальное дав-
ление

30 МПа

Гидрораспределитель

Секционный (Беларусь)

Фильтрация

Двойная очистка: на всасывании;
полнопоточный на сливе

Двигатель

Трансмиссия

Система управления навес-
ным оборудованием

Тип

Жесткая

Рама

Несущая конструкция из высоко-
прочной стали, сваренная с высокой
точностью

Катки

Со смазкой на весь срок эксплуа-
тации, на подшипниках скольжения
(втулках)

Количество катков

8 опорных с каждой стороны / 2 под-
держивающих с каждой стороны

Гусеничная лента
Ширина башмака
Грунтозацеп
S опорной поверх-
ности

48 башмаков/860 мм/ 88мм/ 6,45 м2
48 башмаков/960 мм/ 88мм/ 7,2 м2
48 башмаков/1010 мм/ 88мм/ 7,52 м2

Механизм натяжения
гусениц

Гидравлический, ручной

Ходовая часть

Кабина

Шестигранная, повышенной обзорности с
двойным стеклопакетом , подрессоренная

Безопасность

Приточная вентиляция, аварийный люк,
FOPS, внешний аккумуляторный отсек

Сиденье

Эргономическое, с ремнем безопасности

Управление
движением и
навесным обо-
рудованием

Джойстики 4-х позиционные

Место оператора. Управление
движением

Трубоукладчики

ТГ50.100 ГСТ

www.tm10.ru

25

Система охлаждения

80 л

Топливный бак

700 л

Система смазки ДВС

32 л

Ботовой редуктор

8 л

Гидросистема трансмиссии и гидросистема навес-
ного оборудования

250 л

Масса, т

60

Контргруз откидываемый, т

14

Стрела, т

2,5

Съемный груз на раме, т

6

Масса машины без учета съемных элементов
(стела, подстрельник, платформа, все контргру-
зы, блоки с крюками)

38

Удельное давление на грунт (от ширины гусе-
ницы 860 / 960 / 1010 мм)

0,99 / 0,89 /
0,84 мПа

Крюк

Приводится в движение через поли-
спастную систему с помощью лебедки

Максимально под-
нятая стрела

Высота подъема - 7,5 м Глубина опуска-
ния крюка - 2,5 м

Максимально от-
кинутая стрела

Высота подъема - 2 м Глубина опускания
крюка - 8 м

Минимальная ско-
рость подъема -
опускания

0,01 м/с - 0,13 м/с

Стрела

Сварная конструкция коробчатого сече-
ния.Приводится в движение через поли-
спастную систему с помощью лебедки.

Вылет стрелы

Мин. 1,22 м., макс. 9 м.

Заправочные объёмы

Рабочая масса

Трубоукладочное
оборудование

Размеры в скобках указаны для стрелы длиной 9 м.

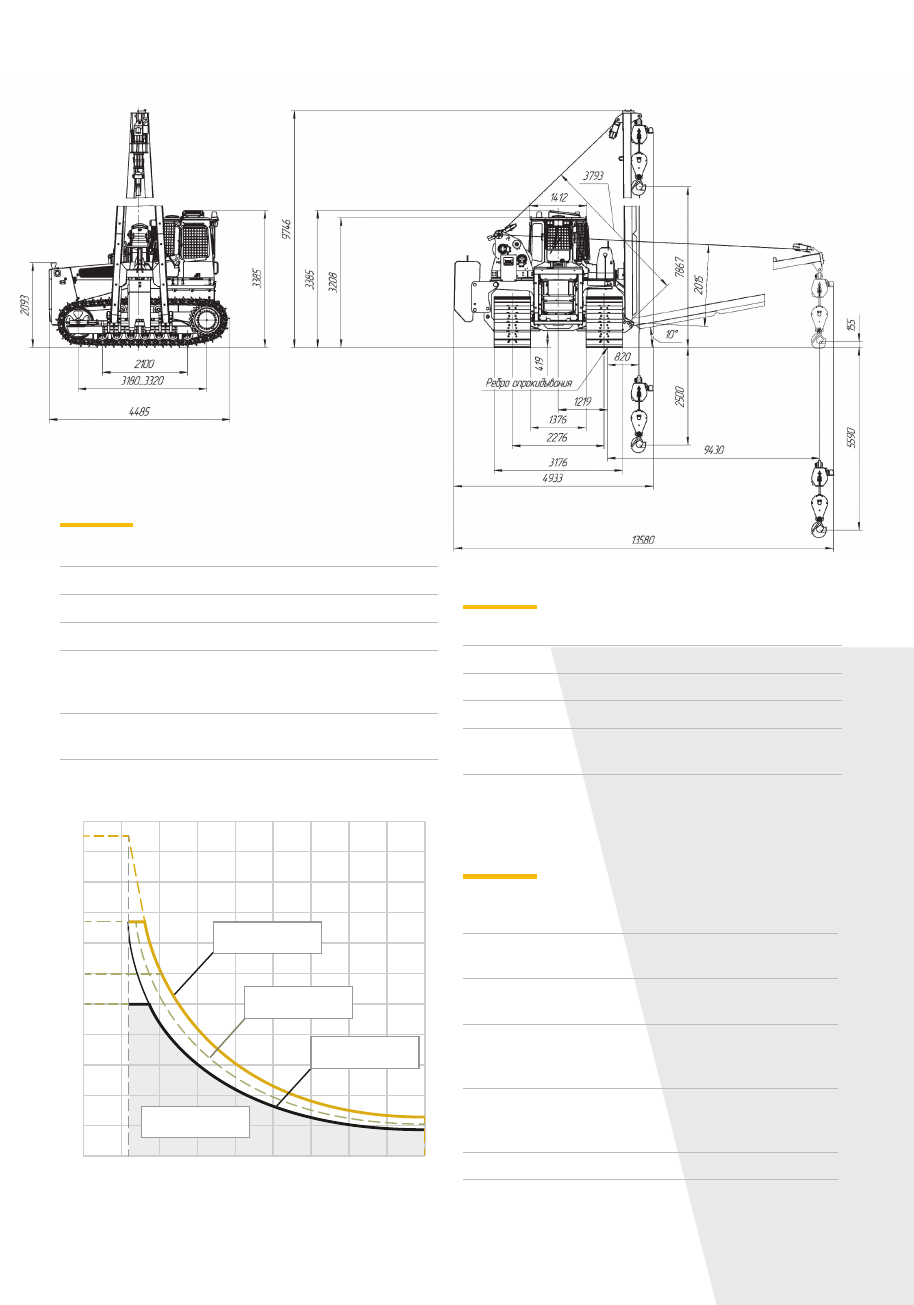

Грузоподъемность ТГ50.100 ГСТ, тонн

110

100

90

80

70

60

50

40

30

20

10

0

1

2

3

4

5

6

7

8

9

Вылет от ребра опрокидывания, м

Рабочий диапозон

по ПР 10-157-97

Грузоподъемность

по SAE J743 B

Грузоподъемность

по ISO 8813

Грузоподъемность

по ПБ 10-157-97

105 т

76,8 т

60 т

50 т

8-800-500-61-45

26

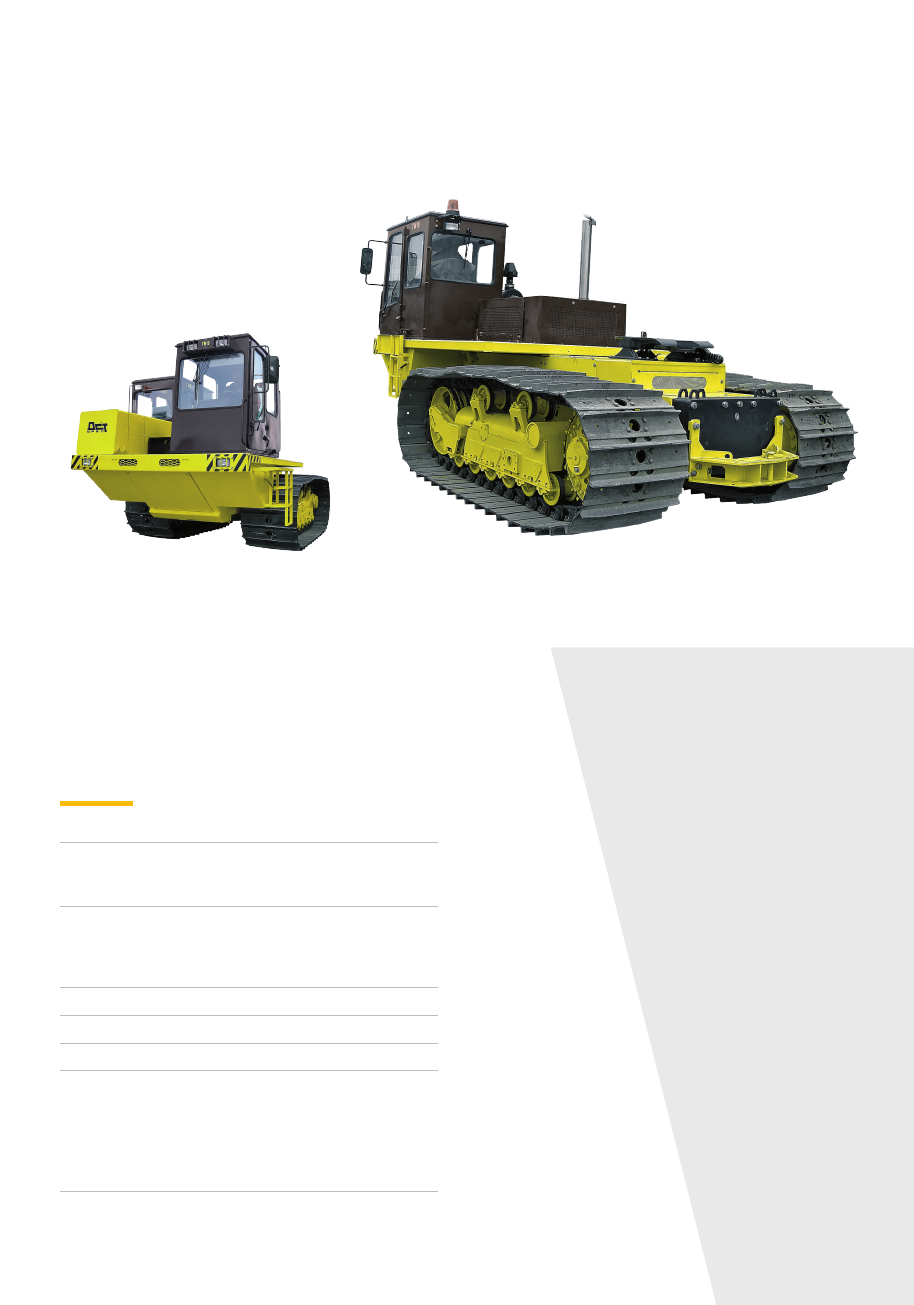

КАБЕЛЕУКЛАДЧИКИ

Современные

Основные преимущества

—

Эффективная укладка кабелей и труб в диапазоне твер-
дости грунта 1–4 категории.

—

Благодаря использованию 8-катковой тележки и 600
мм гусеницы удалось несколько снизить давление на
грунт по сравнению с базовым трактором, что позво-
ляет использовать кабелеукладчик на мягких грунтах
(переувлажненных, заболоченных, торфяных). Транс-
портный габарит по ширине - 2500 мм.

—

Использование ГСТ позволяет реализовать тяговые ха-
рактеристики и обеспечивает отличную маневренность,
выполнять большой объем укладочных работ. Макси-
мальная тяга 31 т обеспечивается вплоть до скорости
1,8 км/час.

—

Возможность смещения рабочего органа кабелеуклад-
чика в горизонтальном положении на 1225 мм в обе
стороны, и в вертикальном положении. Это обеспечива-
ет укладку кабеля в сложных географических условиях
местности.

—

Вибрация ножа КВГ-280 в вертикальном направлении
приводит, в зависимости от грунта и скорости движе-
ния, к снижению тягового сопротивления на 30–60%.

—

Возможность самопогрузки и саморазгрузки бараба-
нов.

ТМ10.00 ГСТ15 КВГ-280,
ТМ10.00 ГСТ12 КВГ-220

с гидростатической трансмиссией,
ширина гусеницы 600 мм (500 - 900 мм - опция)

www.tm10.ru

27

КВГ-1(2)

на базе трактора ТМ10.00Б ГСТ12,
ширина гусеницы 900 мм.

Глубина прокладывания кабеля, мм

1300

1500

Диаметр прокладываемого кабеля, мм

до 50 (до 80 опция)

до 50 (до 80 опция)

Диаметр прокладываемых труб, мм

32, 40, 50, 63

32, 40, 50, 63

Скорость прокладывания кабеля, км/ч

0-1,8

0-2,5

Количество размещаемых барабанов, шт:

- диаметр барабана - 2250 мм

2

2 (3)

- диаметр барабана - 2500 мм

2

2

Смещение рабочего органа вправо и влево, мм

опция

1225

Эксплуатационная масса без кабеля, кг

23000

28000

Обозначение

ТМ10.00Б ГСТ9
с КВГ-220

ТМ10.00 ГСТ15
с КВГ-280

Глубина прокладывания кабеля, мм

1500

1500

1500

Диаметр прокладываемого кабеля, мм

до 80

до 80

до 80

Диаметр прокладываемых труб, мм

32, 40, 50, 63

32, 40, 50, 63

32, 40, 50, 63

Смещение, мм

-

-

1140

Обозначение

Пропорщик
ПВГ-1

КВГ-1

КВГ-2

8-800-500-61-45

28

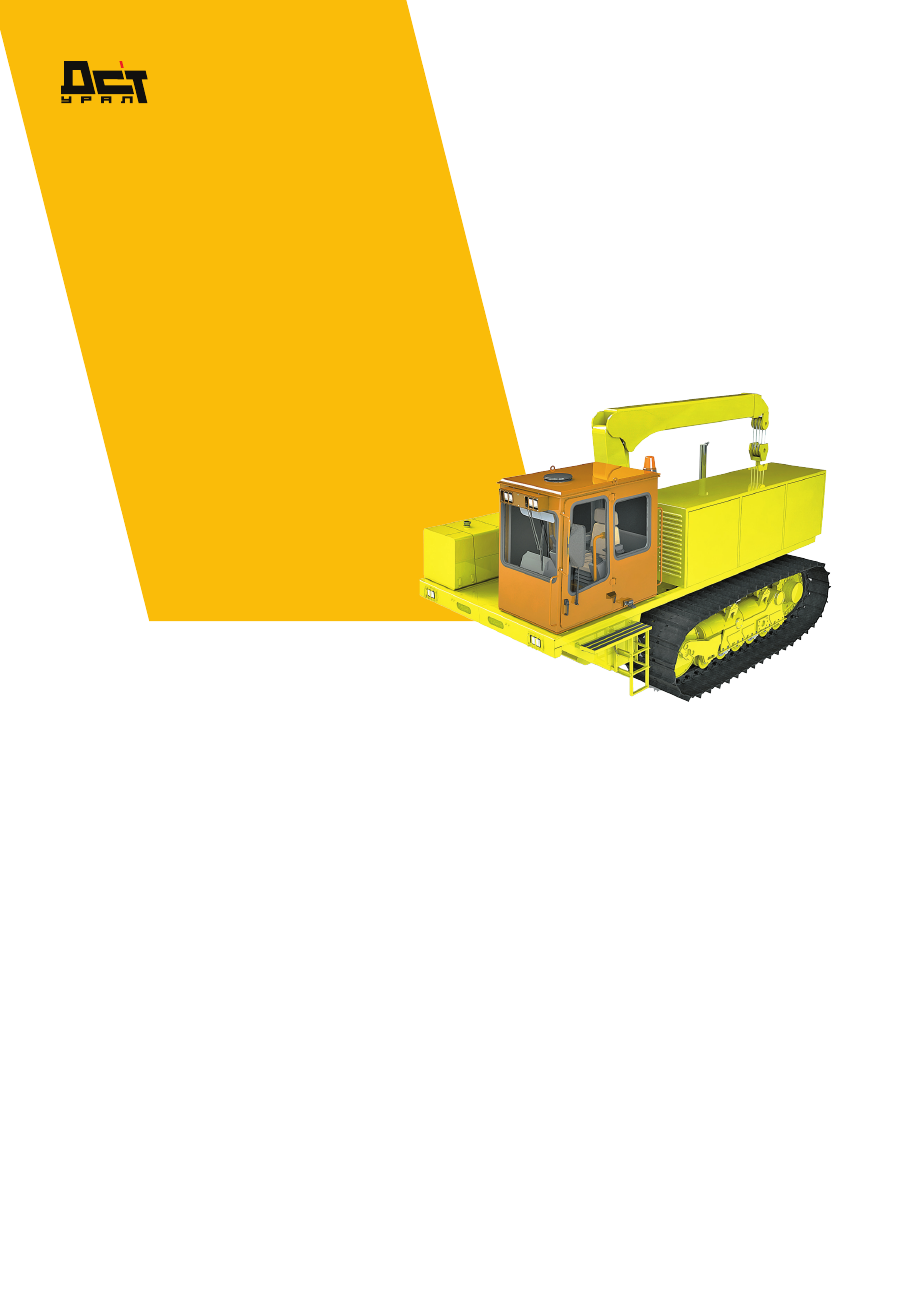

САМОХОДНЫЙ

СВАРОЧНЫЙ АГРЕГАТ

Перспективная разработка

Самоходный сварочный агрегат на шасси гусе-
ничного трактора ТМ10 ГСТ9, это специальный
моторизированный механизм, используемый в
комплектации со сварочным оборудованием.

Сварочное оборудование на тракторе приме-
няется при строительстве, капитальном и теку-
щем ремонте газо-нефтепроводов и других сва-
рочно-монтажных работ.

на базе трактора ТМ10 ГСТ9

Самоходный сварочный агрегат
оснащен

—

Двигатель.

ЯМЗ-236 (180 л. с.). Преимущество свароч-

ного агрегата — это применение единой силовой уста-
новки на движение и генерацию.

—

Герметичная кабина.

Кабина оснащена приточной

вентиляцией (с фильтром), защитой от падающих
предметов FOPS, внешним аккумуляторным отсеком.
Управление движением и навесным оборудованием
осуществляется при помощи джойстиков.

—

Крановая установка.

Позволяет использовать сва-

рочный агрегат для погрузочно-разгрузочных работ,
укладки трубопроводов. Выдвижные секции стрелы: 2
секции / 3 секции (с телескопическим выдвижением).
Максимальный вылет стрелы: 7,3 м / 7,8 м.

—

Генератор.

Сварочный электрический генератор мощ-

ностью 125 кВА производства Stamford с 6 электриче-
скими выводами подключения сварочных агрегатов.
Дополнительно имеется 4 электрических вывода стан-
дарта типа F CEE7/4, для подключения электрического
инструмента. Генератор имеет гидравлический привод
с питанием от двигателя трактора. Гидравлический при-
вод так же используется для привода воздушного ком-
прессора (давление 1,2 МПа, с производительностью
800 л/мин) для питания пневматических центраторов
или пневматического оборудования. Для подключения
ручного гидравлического инструмента (фрезы, дрели,
ножницы, гайковерты) используются штатные разъемы
с рукавным барабаном и шлангами длиной 20 метров.

—

Отсеки для установки сварочных инверторов.

www.tm10.ru

29

Гусеничный тягач

ТМ10.00Б

ГСТ9 МТ01

Гусеничный тягач ТМ10.00Б ГСТ9 МТ01 — платформа
под специальное оборудование. Машина предназна-
чена для транспортировки и обеспечения силового
привода снеготрамбовщика. В целом комплекс пред-
назначен для строительства дорог — «зимников».

В комплексе является перспективной разра-
боткой, существенно повышает качество до-
рожного покрытия, снижает стоимость про-
кладывания «зимников» ~ в 3 раза.

Двигатель

ЯМЗ-236 (180 л. с.)

Трансмиссия

гидростатическая Bosch-Rexroth
(Германия), с бесступенчатым из-
менением скорости

Ходовая часть

подвеска трехточечная полужест-
кая с вынесенной осью качания. 7
опорных катков, поддерживающих
(с каждой стороны)

Управление

джойстик

Кабина

2 кабины

Масса

15 т

Платформа оснащена

—

гидростанция общей выходной

мощностью 140 кВт на базе ДВС
ЯМЗ-238, 240 л. с.

—

устройство опорно-сцепное

64227–2702010 для различных
типов прицепов.

Комплектация на фото

Помимо этого Гусеничный тягач ТМ10.00Б
ГСТ9 МТ01 может выступать платформой
под установку буровых (тип УШ2Т); кранов-
манипуляторов со сварочным оборудовани-
ем и иных специальных навесок, служит для
обеспечения строительства трубопроводов;
транспортировки грузовых или пассажирских
(жилых) кузовов.

Отличительная особенность Гусеничного тя-
гача ТМ10.00Б ГСТ9 МТ01 — высокая грузо-
подъемность с проходимостью, превосходя-
щие колесные транспортные базы.

8-800-500-61-45

32

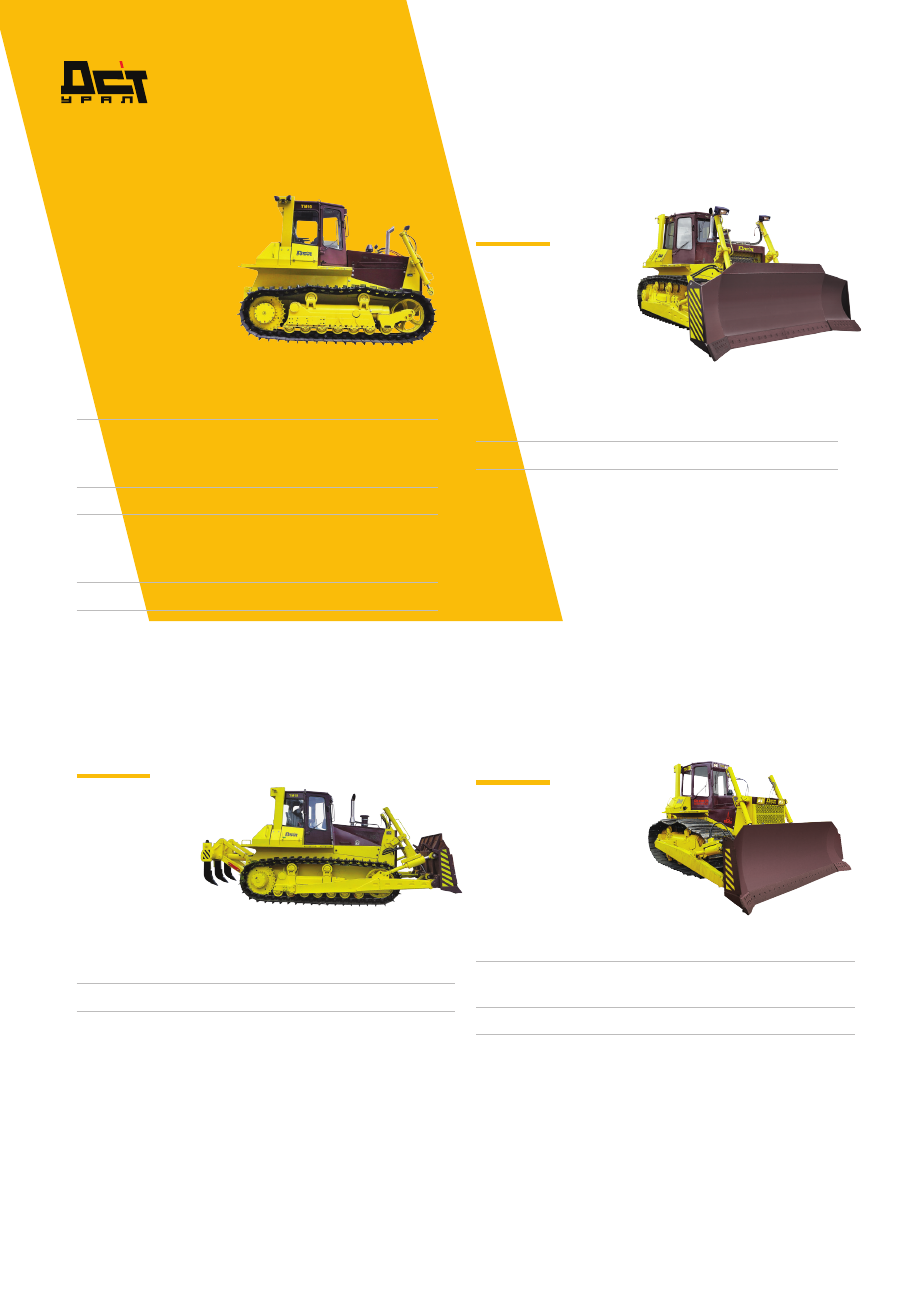

Трактор
ТМ10.00 ГСТ 9

Дизельный двигатель

ЯМЗ-236М / Cummins (180 л. с.)

Номинальная тяга

—

на гусенице 14 т

—

максимальная 20 т

Запас мощности

(момента): 25%

Гусеница

—

500/700 мм

—

6 опорных катков

Масса

14,5 т

Комплектация

ПЖД, фильтр-сепаратор, FOPS,
ROPS, броня днища

Базовая модель с ги-
дростатической транс-
миссией (ГСТ-аналог
«Либхерр»)

Бульдозер
ТМ10.11 ГСТ 9

Бульдозер с непово-
ротным полусфериче-
ским отвалом

—

с гидроперекосом (тип Е)

—

однозубым рыхлительным оборудо-

ванием (тип Н)

Масса

17,9 т

Бульдозер (Болотоход)
ТМ10.10Б ГСТ 9

Бульдозер с прямым
отвалом (тип В4)

-

Болотная
модификация

С шириной гусеницы 900 (700) мм,
7 опорных катков.

Масса

19 т

Бульдозер
ТМ10.10 ГСТ 9

Бульдозер с непово-
ротным полусфериче-
ским отвалом

—

с гидроперекосом (тип Е)

—

жестким прицепным устрой-

ством (ЖПУ).

Масса

16,5 т

www.tm10.ru

33

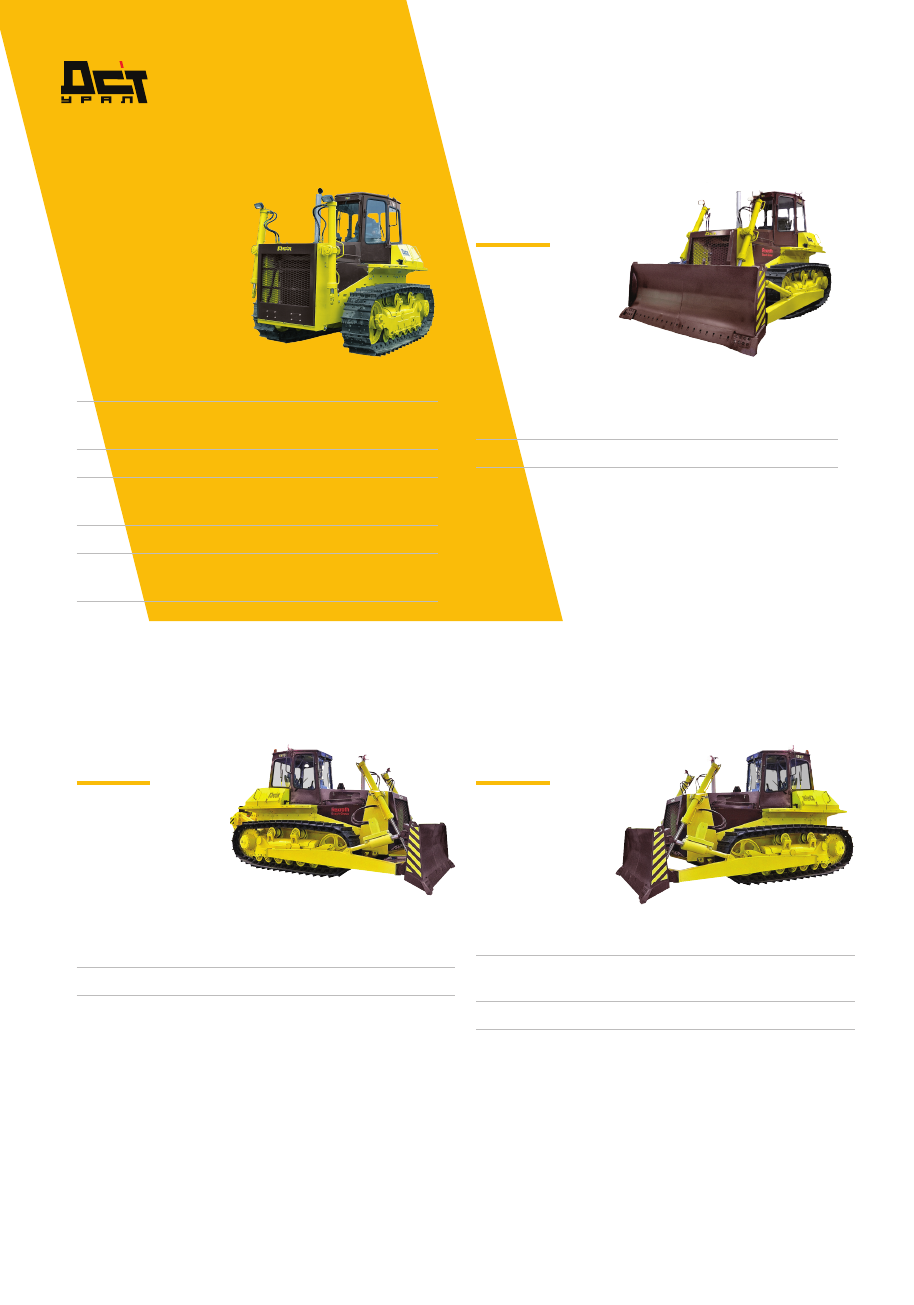

Трактор
ТМ10.00 ГСТ 10

Дизельный двигатель

ЯМЗ-236М2/ Cummins (180 л. с.)

Номинальная тяга

—

на гусенице 15 т

—

максимальная 20 т

Запас мощности

—

(момента) ~ 25%

—

6 опорных катков

Комплектация

ПЖД, фильтр-сепаратор FOPS, ROPS,
броня днища

Масса

15,5 т

Базовая модель с гидро-
статической трансмис-
сией базовая BOSCH-
REXROTH (Германия,
ГСТ-аналог «Либхерр»)

Бульдозер
ТМ10.10 ГСТ 10

Бульдозер с непово-
ротным полусфериче-
ским отвалом

—

с гидроперекосом

—

жестким прицепным устройством

(ЖПУ)

Масса

17,7 т

Бульдозер
ТМ10.11 ГСТ 10

Бульдозер с непо-
воротным полусфе-
рическим отвалом с
гидроперекосом

и однозубым/трехзубым рыхли-
тельным оборудованием

Масса

19 т

Бульдозер (Болотоход)
ТМ10.10Б ГСТ 10

Бульдозер с прямым
отвалом (тип В4)
болотоходная моди-
фикация

— с ЖПУ Ширина гусениц 900
(700) мм
— 7 опорных катков

Масса

20 т

* комплектация техники может отличаться от представленных фотографий/описаний

8-800-500-61-45

34

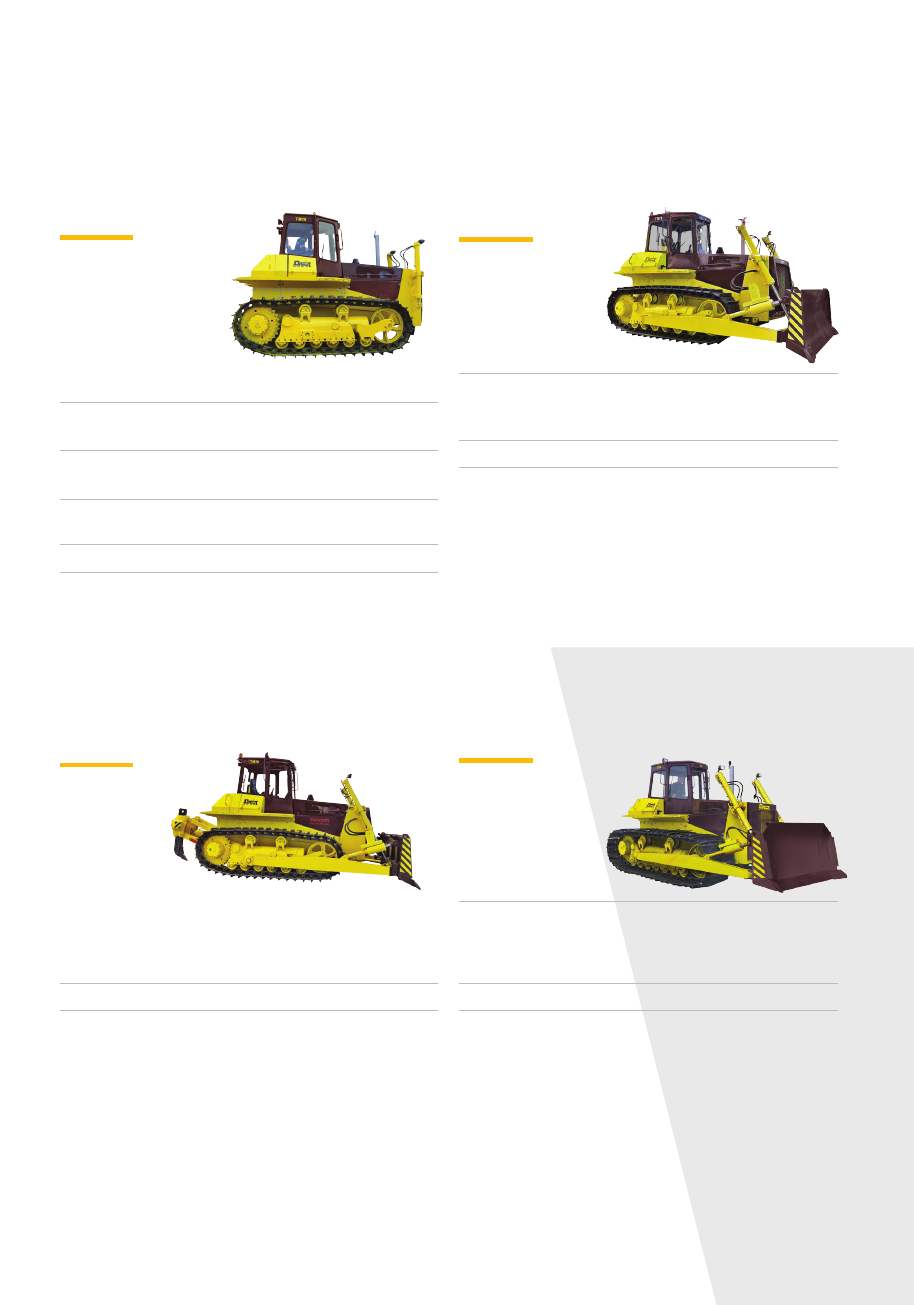

Трактор
ТМ10.00 ГСТ 12

Дизельный двигатель

ЯМЗ-238/ Cummins (240 л. с. / 180
л. с.)

Номинальная тяга

—

на гусенице 14 т

—

максимальная 24 т

—

7 опорных катков

Запас мощности

(момента): 25%

Комплектация

ПЖД, фильтр-сепаратор, сте-
клопакет, ROPS, FOPS, броня
днища

Масса

17,2 т

Базовая модель с ги-
дростатической транс-
миссией (ГСТ — Гер-
мания, Италия; аналог
«Либхерр»)

Бульдозер
ТМ10.11 ГСТ 12

Бульдозер с непово-
ротным полусфериче-
ским отвалом

— c гидроперекосом
— однозубым рыхлительным обо-
рудованием (тип Н)

Масса

20,7 т

Трактор с бульдозер-
ным и рыхлительным
оборудованием

Бульдозер (Болотоход)
ТМ10.10Б ГСТ 12

Бульдозер с прямым
отвалом

(тип B41), ЖПУ

Болотная
модификация

С шириной гусеницы 900 (700) мм

Масса

20,4 т

Трактор с бульдозер-
ным оборудованием

Бульдозер
ТМ10.10 ГСТ 12

Бульдозер с непово-
ротным полусфериче-
ским отвалом

— с гидроперекосом
— жестким прицепным устрой-
ством (ЖПУ)

Масса

19,5 т

www.tm10.ru

35

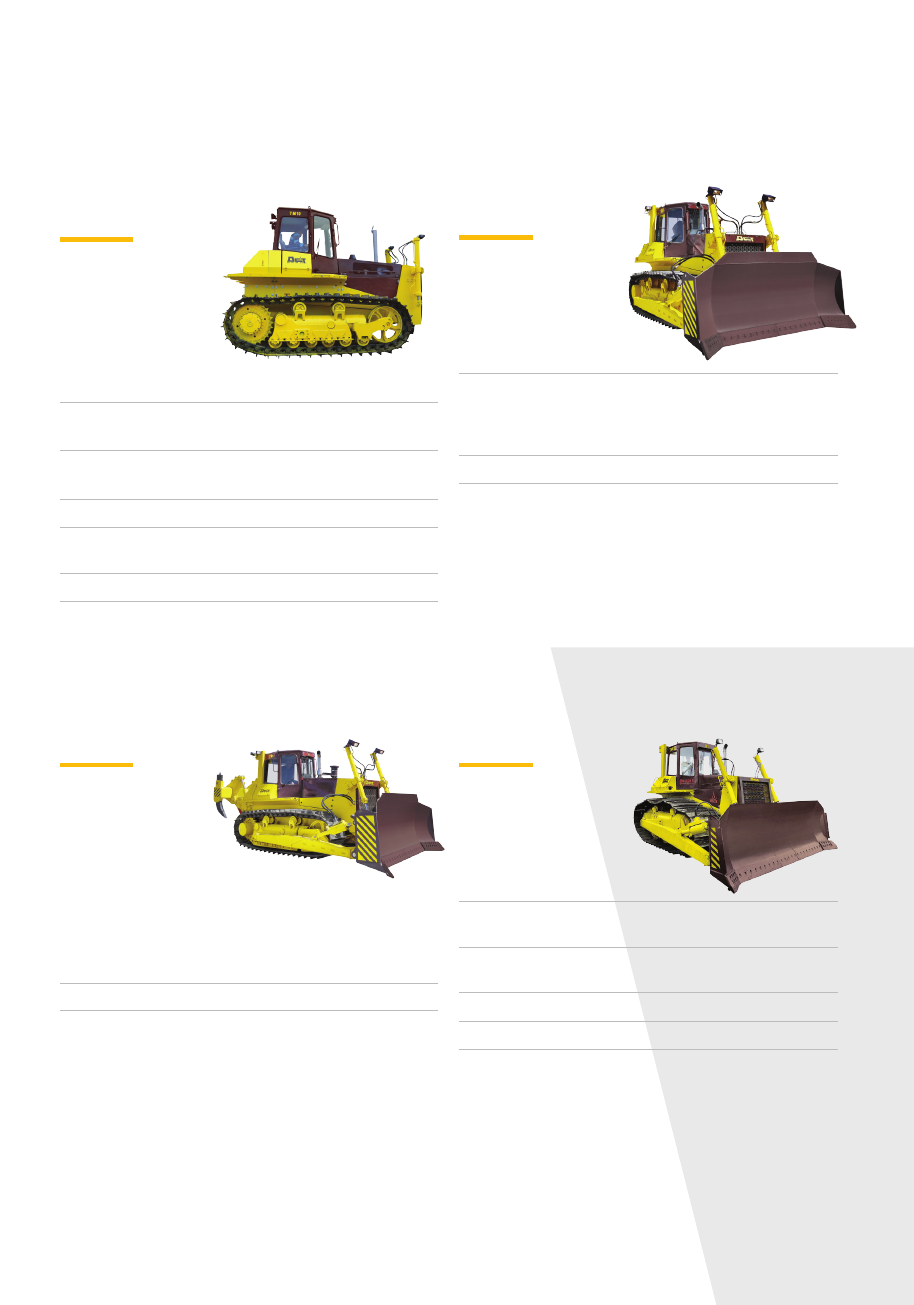

Трактор
ТМ10.00 ГСТ 15

Дизельный двигатель

ЯМЗ-238Б/ Cummins (300 л. с.)

Номинальная тяга

—

на гусенице 20 т

—

максимальная 28 т

Гусеница

—

500 мм (700 мм)

—

7 опорных катков

Запас мощности

—

(момента) 40%

Комплектация

ПЖД, фильтр-сепаратор, стеклопакет,
ROPS, FOPS, броня днища

Масса

20,7 т

Базовая модель с ги-
дростатической транс-
миссией (ГСТ-аналог
«Либхерр»)

Бульдозер
ТМ10.10 ГСТ 15

Бульдозер с непово-
ротным полусфери-
ческим отвалом (тип
Е15)

— c гидроперекосом
и жестким прицепным
устройством (ЖПУ)

Масса

23,7 т

Бульдозер
ТМ10.11 ГСТ 15

Бульдозерс непово-
ротным полусфери-
ческим отвалом (тип
Е15)

— c гидроперекосом, однозубым
рыхлительным оборудованием
(тип 15Н2)

Масса

26,3 т

Трактор с бульдозер-
ным и рыхлительным
оборудованием

Бульдозер (Болотоход)
ТМ10.10Б ГСТ 15

Бульдозер с прямым
отвалом (тип 15В41)

-

Болотоходная
модификация

с (ЖПУ)

Ширина гусениц

900 (700) мм

Масса

24,3 т

Трактор с бульдозер-
ным оборудованием

* комплектация техники может отличаться от представленных фотографий/описаний

8-800-500-61-45

36

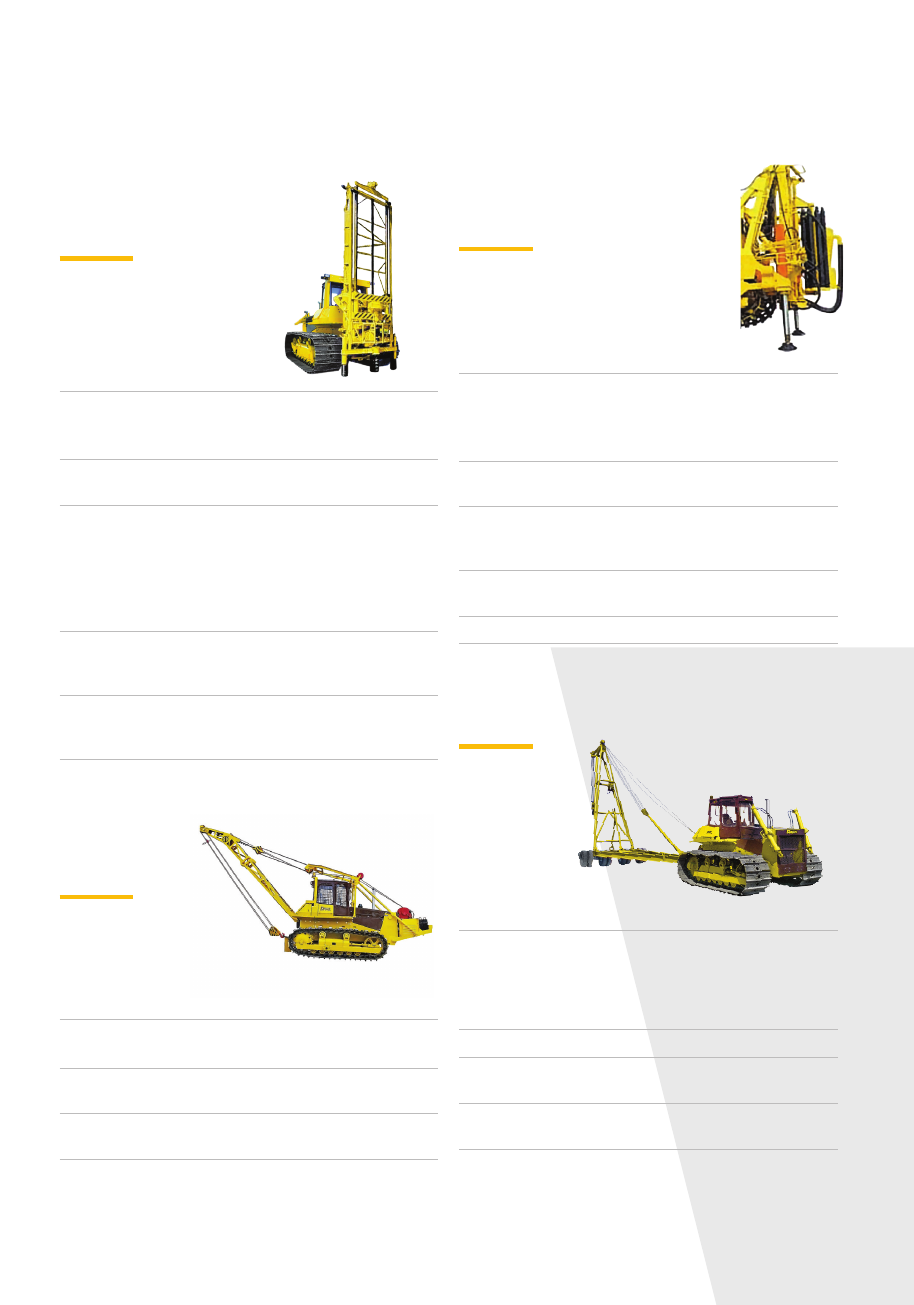

ТО12.24 ГСТ

Двигатель

ЯМЗ-236М2 (180 л.с.)

Гидравлический при-
вод лебедок

-

Номинальная грузо-
подъемность

12 т. (на 2,5 м)

Длина

стрелы 7 м / 9м

Лебедка

планетарный редуктор (Италия)

Трансмиссия

гидростатическая Bosch-Rexroth
(Германия)

Грузоподъемность

12 тонн

Кран-трубоукладчик

ТГ30.50 ГСТ

Двигатель

ЯМЗ-238Б (300 л.с.)

Гидравлический
привод планетарных
лебедок

-

Номинальная грузо-
подъемность

30 т. (на 2,5 м)

Длина

стрелы 7 м / 9м

Трансмиссия

гидростатическая Bosch-Rexroth
(Германия)

Грузоподъемность

30 тонн

Кран-трубоукладчик

ТГ50.100 ГСТ

Двигатель

ЯМЗ-7511.10 (400 л.с.)

Гидравлический
привод планетарных
лебедок

-

Номинальная грузо-
подъемность

50 т. (на 2,5 м)

Длина

стрелы 8,6 м

Трансмиссия

гидростатическая Bosch-Rexroth
(Германия)

Грузоподъемность

50 тонн

Кран-трубоукладчик

ТГ20.32 ГСТ

Двигатель

ЯМЗ-238М2 (240 л.с.)

Гидравлический при-
вод лебедок

-

Гусеницы

900 мм (700 мм)

Номинальная грузо-
подъемность

20 т. (на 2,5 м)

Длина

стрелы 7 м / 9м

Лебедка

планетарный редуктор (Италия)

Трансмиссия

гидростатическая Bosch-Rexroth
(Германия)

Грузоподъемность

20 тонн

Кран-трубоукладчик

Указаны номинальные грузоподъемности на вылете крюка 2,5 м

КРАН-ТРУБОУКЛАДЧИК

www.tm10.ru

37

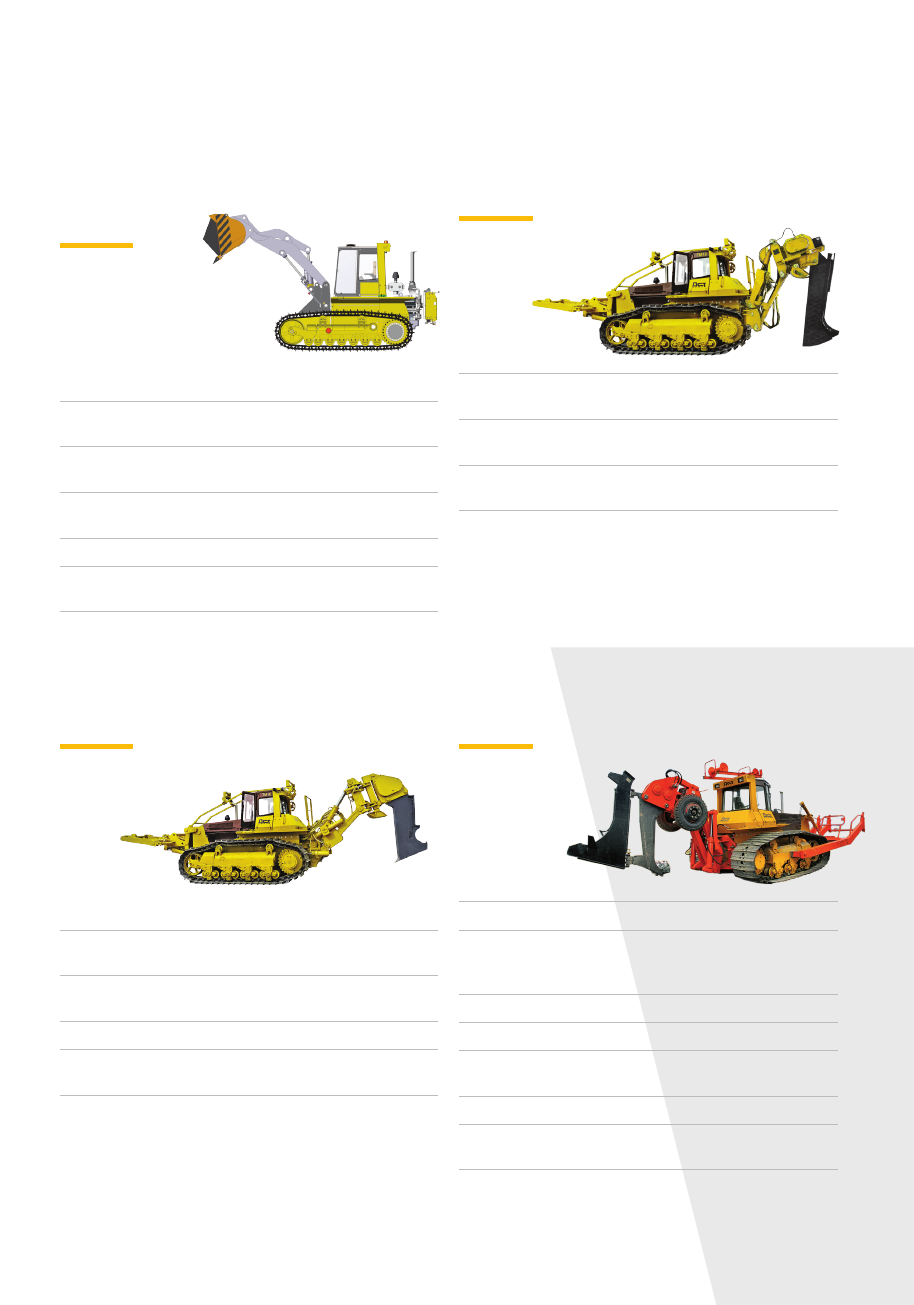

Погрузчик гусеничный
ТМ10.00 ПГ

Обозначение

ПГ-35

ПГ-50

ПГ-70

База трактора

ТМ10.00
ГСТ9

ТМ10.00
ГСТ12

ТМ10.00
ГСТ15

Двигатель,
кВт/л.с.

ЯМЗ-236М
132/180

ЯМЗ-238М2
176/240

ЯМЗ-238Б
220/300

Максимальная
тяга на гусенице, т

18,5-21

23-28

28-33

Емкость ковша, м³

1,5-2,0

2,0-3,5

3,0-5,0

Грузоподъемность
номинальная, т

3,5

5

7

Погрузчик на шасси
ГСТ9 / ГСТ12 / ГСТ15

ТМ10.00 ГСТ12 КВГ 220

Глубина прокладыва-
ния кабеля

1500 мм

Диаметр прокладыва-
ния кабеля

до 50 мм (до 80 - опция)

Смещение рабочего
органа вправо и влево

1140 мм

Кабелеукладчик КВГ
220 на шасси ТМ10.00
ГСТ9

ТМ10.00 ГСТ 15 КВГ 280

Скорость прокладки

~11 км/смена

Глубина прокладыва-
ния кабеля

1500 мм

Диаметр прокладыва-
ния кабеля

до 50 мм (до 80 опция)

Катков

7 шт

Смещение рабочего
органа вправо и влево

1140 мм

Кабелеукладчик КВГ
280 на шасси ТМ10.00
ГСТ 15

ТМ10.00Б ГСТ 12 КВГ-2(1)

Гусеница

900 мм

Предназначен для
прокладки кабеля и
труб

до ø63 мм

Глубина прокладки

1,2 / 1,5 м

Скорость прокладки

~4-6 км/смена

смещение рабочего
органа вправо - влево

1140 мм (нет)

Масса установки

(без трактора) 5000 кг

Для ускоренной про-
кладки кабеля

используется предварительный про-
порщик на отдельном бульдозере

Кабелеукладчик
КВГ2 (КВГ1) на базе
ТМ10.00Б ГСТ 12

* комплектация техники может отличаться от представленных фотографий/описаний

8-800-500-61-45

38

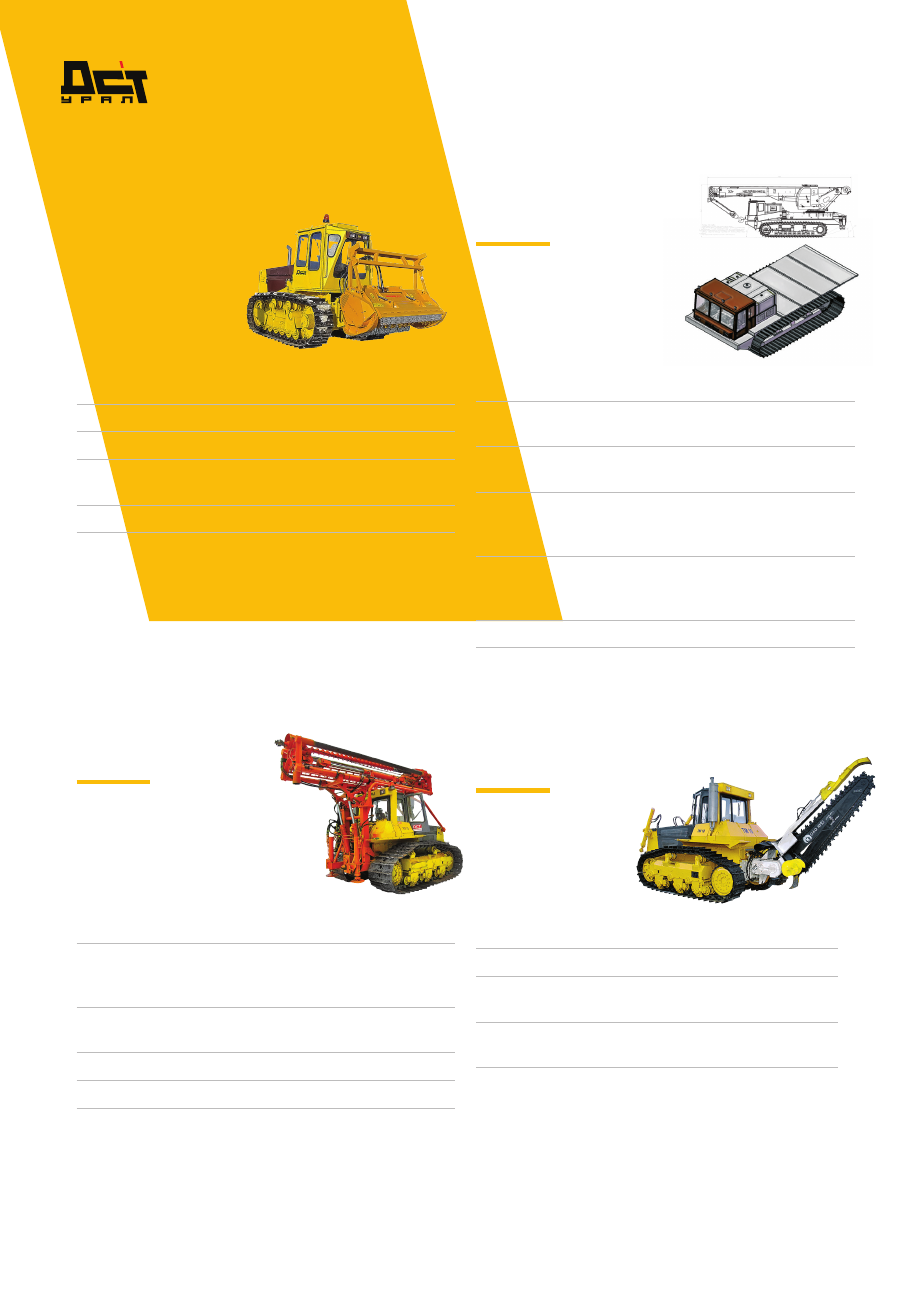

Универсальный
транспортер МТ-10

Универсальная транспорт-
ная платформа высокой
проходимости МТ10-20
Челябинец-32 и КС-55733В
г/п 32 т

Обозначение

МТ10-10

МТ10-15

МТ10-20

Двигатель,
кВт/л.с.

ЯМЗ-236М
132/180

ЯМЗ-238М
176/240

ЯМЗ-238Б
220/300

Ширина гусеницы
базовая, мм

500(900)

700(900)

900 (1100)

Масса транспорте-
ра эксплуатацион-
ная, тн

17

20

23

Грузоподъемность
максимальная*,
тн

10

15

20

Полная масса, тн

27

36

43

ТМ10.00Б ГСТ9,
буровая МБШ10

Бульдозерный отвал

Возможна установка

Гидравлический при-
вод подачи инстру-
мента

Шнековый тип бурильного оборудо-
вания

Максимальная
глубина бурения

24-60 м

Диаметр бурения

150—650 мм

Производительность

до 120 м / ч

Машина бурильная на
шасси ТМ10.00Б ГСТ 9

ТМ10.00 ГСТ9 мульчер
гидравлический

Ширина захвата

2000 мм

Диаметр ротора

500 мм

Рабочая скорость

до 5 км/ч

Диаметр cрезаемых
деревьев

30-50 мм

Возможность навески

любой мощности и ширины захвата

Мульчер с гидроприво-
дом на шасси ТМ10.00
ГСТ9

ТМ10.00 ГСТ 9, баровая
АТМ01

Ширина

280 мм

Глубина

2 м

Опционально

— ширина 140 / 400 мм
— глубина 2,7 м

Гидротолкатель на-
клона

-

Баровая—траншееко-
патель. База ТМ10.00
ГСТ9

www.tm10.ru

39

ТМ10.00 ГСТ9, буровая
БТС-150БМ (БТС-150Г)

Шарочное (шнековое)
бурение скважин

в мягких, мерзлых скальных
породах, при взрывных работах,
при разработке полезных ископа-
емых.

Привод

от вала отбора мощности либо ги-
дравлический (БТС-150Г)

Гидравлический при-
вод подачи инстру-
мента. Угол наклона

до 30 градусов

В скальных породах

глубина бурения до 32 м при диаметре
160 мм

Производительность

11—20 м / ч

Станок буровой
тракторный на шасси
ТМ10.00 ГСТ 9

ТМ10.00Б ГСТ9 ПТ-25Г

Гусеница

900 мм

Предназначен для
выполнения

погрузочно-разгрузочных и монтаж-
ных работ при ремонте бурового
нефтепромыслового оборудования.
Допускается перемещение груза в
подвешенном состоянии.

Привод лебедок

гидравлический

Максимальная грузо-
подъемность

25 т (при вылете стрелы 2,5 м)

Максимальная высо-
та подъема

8,5 м

Кран прицепной
на шасси
ТМ10.00Б ГСТ 9

ТТМ10.00
ГСТ9 ПМ-6,3

Подъемник монтажный

Привод лебедки

от двигателя трактора через вал
отбора мощности

Максимальная грузо-
подъемность

6,3 т (при вылете стрелы 2,5 м)

Максимальная высо-
та подъема

6 м

ТМ10.00Б ГСТ9,
буровая УШ-2Т4В

Для буре-
ния

сейсморазведочных, поисково-разведоч-
ных, инженерногеологических, технических,
а также скважин различного назначения

Привод от
вала

отбора мощности

Обеспечи-
вает

вращательное шнековое бурение диаметром
135–650 мм; вращательное колонковое
бурение всухую и с сжатым воздухом диа-
метром до 190 мм; ударно-вращательное
колонковое и бескерновое бурение с исполь-
зованием погружных пневмоударников

Условная
глубина
бурения

шнеком — 60 м
с продувкой — 100 м
пневмоударное — 50 м

Инстру-
мент для
бурения

в цену не включен

Многоцелевая буровая
установка на шасси
ТМ10.00Б ГСТ 9
