ДСТ-Урал. Каталог (2018-2019 год) — часть 1

2

Преимущества техники ТМ10 ГСТ «ДСТ-УРАЛ» . . . . . . . . . . . . . . .

3

О заводе . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

6

Бульдозер ТМ10 ГСТ 9 . . . . . . . . . . . . . . . . . . . . . . . . . 10

Бульдозер ТМ10 ГСТ 10 . . . . . . . . . . . . . . . . . . . . . . . . .. 13

Бульдозер ТМ10 ГСТ 12 . . . . . . . . . . . . . . . . . . . . . . . . .. 16

Бульдозер ТМ10 ГСТ 15 . . . . . . . . . . . . . . . . . . . . . . . . .. 20

Бульдозер ТМ10 ГСТ 20 . . . . . . . . . . . . . . . . . . . . . . . . .. 23

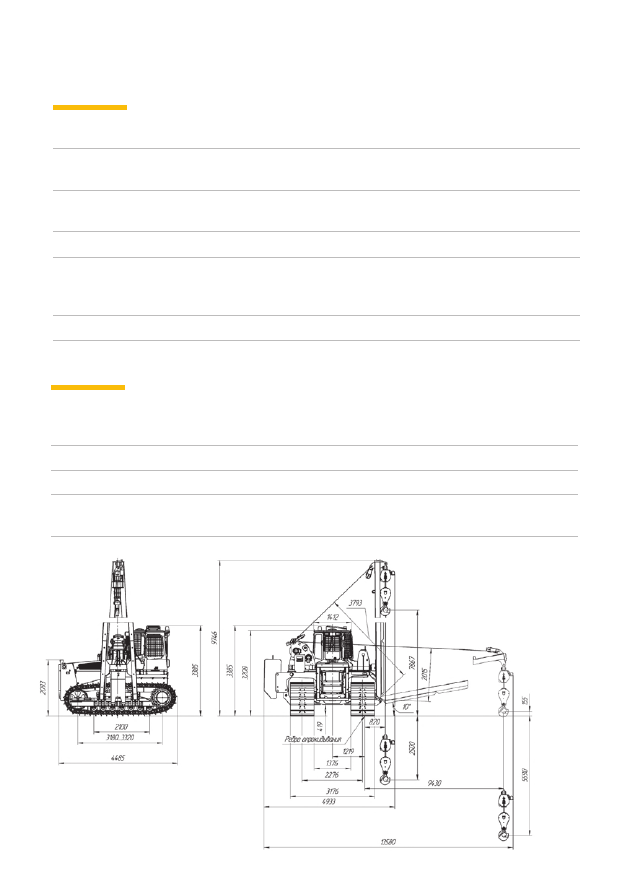

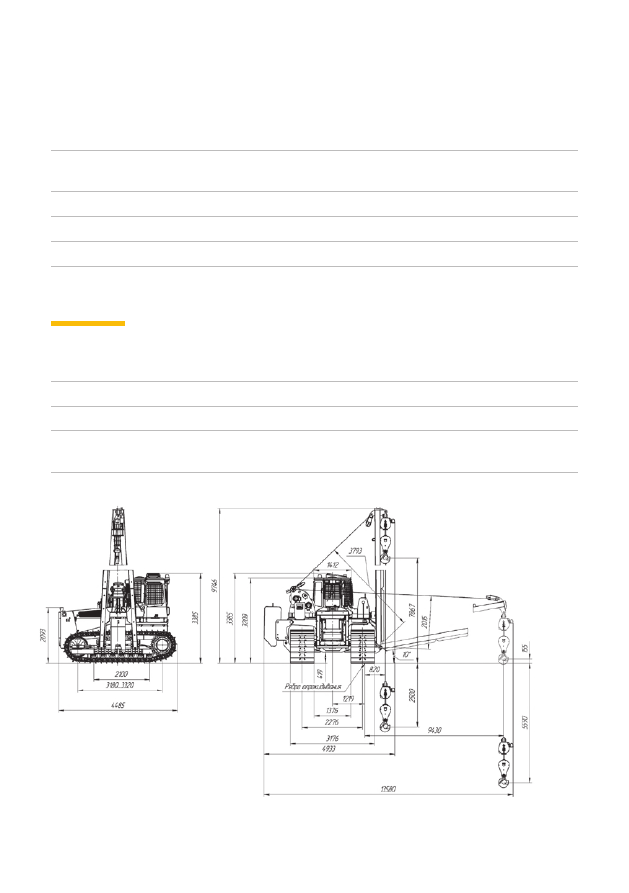

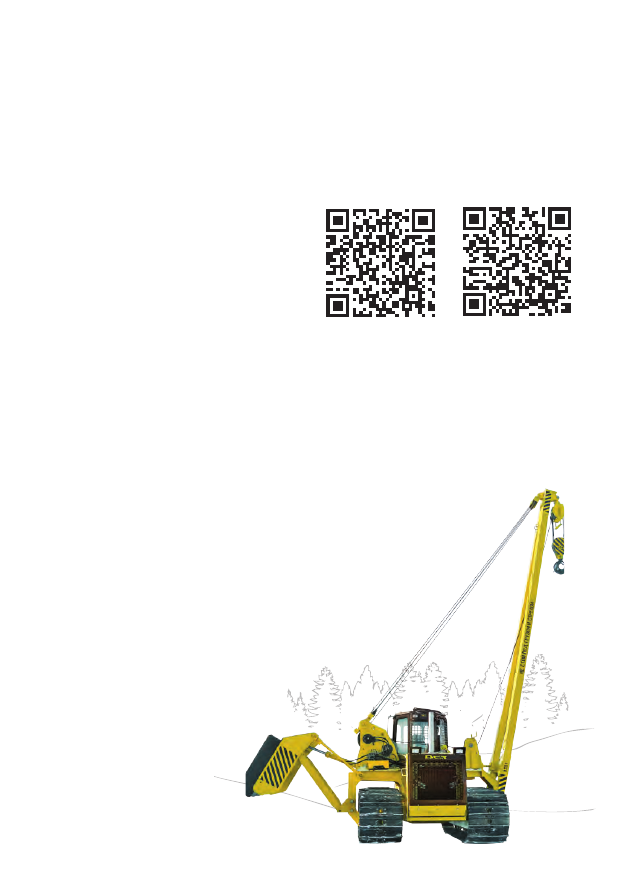

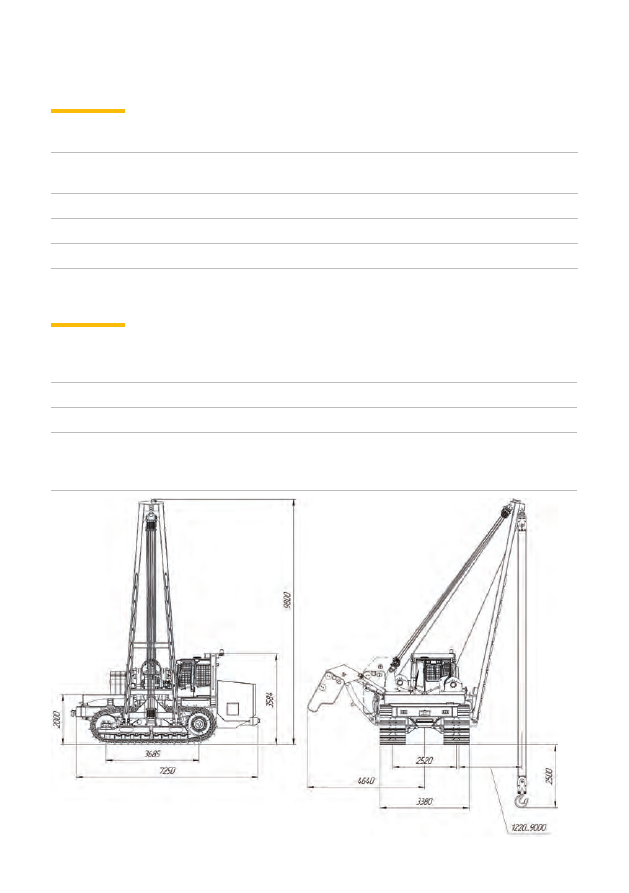

Трубоукладчики . . . . . . . . . . . . . . . . . . . . . . . . . . . ... 28

Кабелеукладчики . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

Самоходный сварочный агрегат . . . . . . . . . . . . . . . . . . . . .. 42

Гусеничный тягач ТМ10.00Б ГСТ9 МТО1 . . . . . . . . . . . . . . . . . .

43

Продукция «ДСТ-УРАЛ» . . . . . . . . . . . . . . . . . . . . . . . . ..

46

Содержание

3

Преимущества техники
ТМ10 ГСТ «ДСТ-УРАЛ»

1

Современная организация производ-
ства завода «ДСТ-УРАЛ»

—

Прямая передача КД на автоматизированное производственное обо-
рудование.

—

Использование современных станков, в т. ч. впервые на тракторных
производствах в РФ сварочные роботы (KAWASAKI, MOTOMAN, ABB).

—

Отдел технического контроля, предпродажная подготовка, сервис, рабо-
та с рекламациями - объединены. Это создает короткую обратную связь
с производством.

Завод «ДСТ-УРАЛ» —
это современное
предприятие по
производству
бульдозеров и
спецтехники на базе
гусеничного трактора

4

—

Трансмиссия состоит всего из шести эле-
ментов: 4 гидравлических (насосы—мото-
ры), 2 бортовых редуктора.

—

Максимальная тяга на всем рабочем диа-
пазоне.

—

Маневренность обеспечена бесступенча-
тым изменением скорости и направления,
в том числе разворот на месте с сохране-
нием 100% тяги.

—

Гидравлика и бортовые планетарные ре-
дукторы защищены от перегрузок автома-
том по максимальному давлению и темпе-
ратуре.

—

Вся трансмиссия абсолютно герметична.

Гидростатическая трансмиссия Bosch-
Rexroth, DANFOSS, Linde Hydraulics

Контроллер исполнен в защищенном корпусе - не боится влаги и
«грязи». В отличие от гидромеханики и механики ГСТ можно «уто-
пить» и после этого просто промыть бак.

Шестигранная кабина, автоматика

—

Повышенная обзорность в направлениях краев отвала.

—

Управление движением и оборудованием при помощи джойстиков

—

Двойной стеклопакет и эффективный отопитель салона.

—

Защитные системы ROPS / FOPS; решетки, каркас от падения де-
ревьев «Флеко», кондиционер и т. д.

—

Устанавливается бортовой навигационный контроллер с регистраци-
ей всех ключевых параметров работы - «ЧЕРНЫЙ ЯЩИК».

5

6

Ремонтопригодность ТМ10

—

Крупнейшая дилерско-сервисная сеть на всей территории РФ и СНГ
и мобильные сервисные бригады на заводе - изготовителе.

—

ДВС ЯМЗ серии 236, 238, 536, 652 — самый массовый дизель для
спецтехники в РФ. 95% унификация ходовой части с Б10 (Т170), Б11,
Б12, D85, D155, SD32. Использование на ТМ10 широко распростра-
ненных элементов ходовой части — гусеница с закрытым шарниром,
катки на втулках и направляющие колёса, механизм натяжения.

Схема трансмиссии ГСТ — наиболее
проcтой тип

—

Повышена надежность за счет меньшего количества элементов
трансмиссии и отсутствия фрикционов поворота. Работа насосов
ГСТ не более 75% от макс. оборотов.

Двигатель Гидронасос

Гидромотор

Планетарный

трехступенчатый бортовой

редуктор

—

КПД 75—80% в зависимости от
режима работы (выше чем ГМТ:
КПД ~ 70%).

—

Повышенная управляемость за
счет постоянной тяги на каждый
борт, вплоть до противохода гу-
сениц. Сохранение тяги при по-
воротах.

Ходовая часть

Простота конструкции

—

Бортредукторы «развязаны» с гусеничной тележкой

—

Универсальна для всех условий и работ: абразив, карьеры, дорож-
ное строительство.

—

Защита телег на всю длину.

6

Завод «ДСТ-УРАЛ» производит
сертифицированную

дорож-

но-строительную технику: основ-
ное — бульдозер собственного
производства ТМ10 с двигате-
лями ЯМЗ; Cummins; Deutz.

Запатентован новый бульдозер ТМ10 с ДВС
ЯМЗ и механической трансмиссией, аналог
Б10 (ЧТЗ-УРАЛТРАК). Испытания прошли в
Республике Беларусь, где по итогам был ре-
комендован Минтрансом РБ, как оптималь-
ный по технико-экономическим показате-
лям.

Проводится модернизация ТМ10: вне-
дряются джойстики управления, борто-
вой компьютер, полимерная окраска.
На территории Российской Федерации
и в странах СНГ созданы дилерские и
сервисные центры.

В серию запущен новый бульдозер
ТМ10 с гидростатической транс-
миссией — ГСТ Bosch-Rexroth.
Выбор ГСТ определен опытом ис-
пользования этой трансмиссии ве-
дущими производителями: Liebherr,
САТ, Komatsu, John Deere, ЧЕТРА. В
производстве на ответственные
узлы внедрены сварочные роботы
KAWASAKI и MOTOMAN.

С 1999 года

2007 год

2008-2010 годы

2011 год

7

За счет перехода на гидростатическую
трансмиссию Bosch-Rexroth по произ-
водительности, экономичности и на-
дежности ТМ10 вплотную приблизился
к мировым образцам. Общий выпуск
более 150 единиц спецтехники в год.

Выпуск тяжелого карьерного
бульдозера ТМ10 ГСТ20 мас-
сой 33–40 т.

Запущен в серию бульдозер ТМ10 ГСТ9
Bosch-Rexroth (Германия) — массой 18
тонн. Массовая универсальная машина.

Внедрение высокопроизводительных
роботов для сварки рамы за один
цикл, с организацией отдельного
цеха точной роботизированной свар-
ки общей площадью 2 тыс. м2. Оцен-
ка перспектив строительства нового
Завода на выпуск 50–100 единиц в
месяц различной гусеничной спец-
техники.

Завод в лице ООО «ДСТ-УРАЛ»
внесен в реестр крупнейших
предприятий — производите-
лей

дорожно-строительных

машин в РФ.

2012-2013 годы

2017 год

2014 год

2015 год

2016 год

10

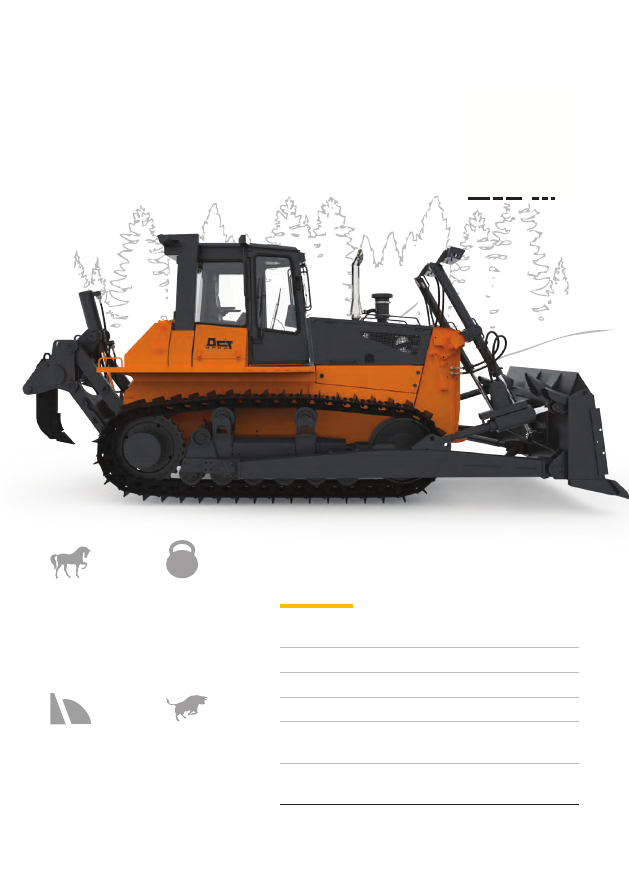

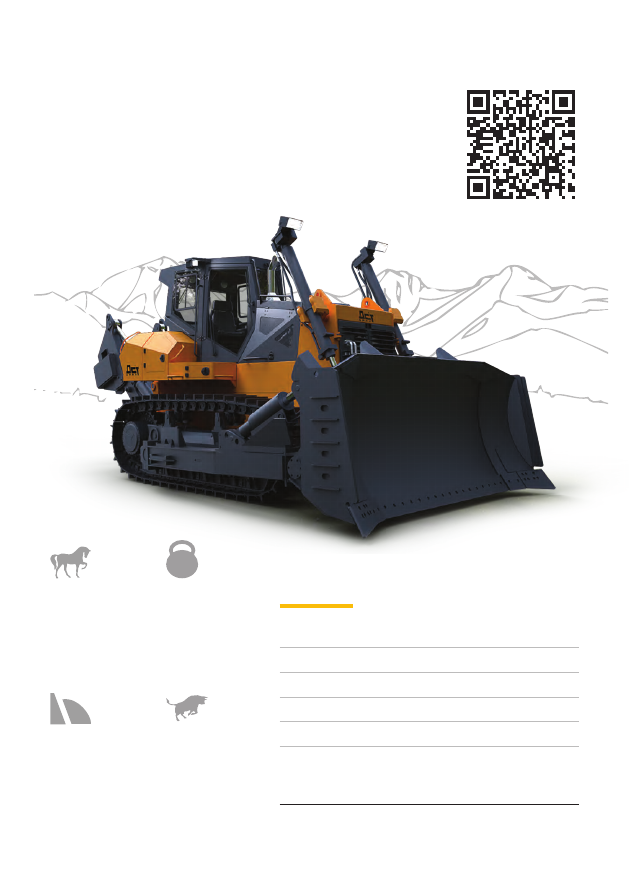

ТМ10 ГСТ 9

Бульдозер

Мощность,
л.с.

180

Объем
отвала, м3

5,0

Масса,
тонн

17,5

Тяга,
тонн

23

Тип

ЯМЗ-236

Мощность кВт /лс

132/180

Рабочий объем

11,15 л

Генератор

24 В / 55 А

Аккумулятор

2*12 В
2*132 Ач

Предпусковой подогрев с функци-
ей автономного обогрева

Теплостар 14ТС-10

Двигатель

11

Тип

Линейная

Рама

Несущая конструкция из высокопрочной стали, сваренная с
высокой точностью

Катки

Со смазкой на весь срок эксплуатации, на подшипниках сколь-
жения (втулках)

Количество катков

6 опорных + ведущее колесо на сторону / 2 поддерживающих
с каждой стороны

Гусеничная лента
Ширина башмака (гусеницы)
Грунтозацеп

42 башмака
500 мм
65 мм

Площадь опорной поверхности

2,86 м2

Механизм натяжения гусениц

Гидравлический

Ходовая часть

Тип

Гидростатическая с электронным управлением

Коробка передач

Исполнена парой Гидронасос-Гидромотор с бесступенчатым переклю-
чением передач

Бортредукторы

Планетарные (PMP Италия)

Управление

Электро-Гидросервированное

Тормозная система

Гидравлическая (гидрозамок), нормально замкнутые многодисковые
фрикционы

Трансмиссия

Тип

Гидравлическая, раздельно-агрегатная

Гидронасос

Гидросила HШ-100
Производительность 200 л/мин
Максимальное давление 20 МПа

Гидрораспределитель

Секционный (Беларусь)

Фильтрация

Двойная очистка: на всасывании; полнопоточный на сливе

Управление оборудованием

12

Система охлаждения

50 л

Топливный бак

320 л

Система смазки ДВС

29 л

Гидросистема трансмиссии и оборудования

200 л

Заправочные объемы

Кабина

Шестигранная, повышенной обзорности , подрессоренная, двойное
остекление, климатическая система (отопление и вентиляция),
рециркуляция кабинного воздуха, увеличенный фильтр кабины,
фильтр рециркуляционного воздуха, стеклоочистители и омыватели
лобового, заднего и дверных окон, солнцезащитная шторка.

Сиденье

Эргономическое, подрессоренное, двухточечный ремень безопасно-
сти, датчик присутствия оператора.

Безопасность

ROPS/FOPS, фиксация дверей в открытом положении

Управление движением и навес-
ным оборудованием

Джойстики 4-х позиционные

Кабина и управление

40

80

120

160

200

240

280

320

20

0

2,0

4,0

6,0

8,0

10,0

12,0

Скорость движения, км/ч

Тяговое усилие, кН

60

100

140

180

220

260

300

Предельные скорости при
2100 об/мин, км/ч

Вперед-11
Назад-11

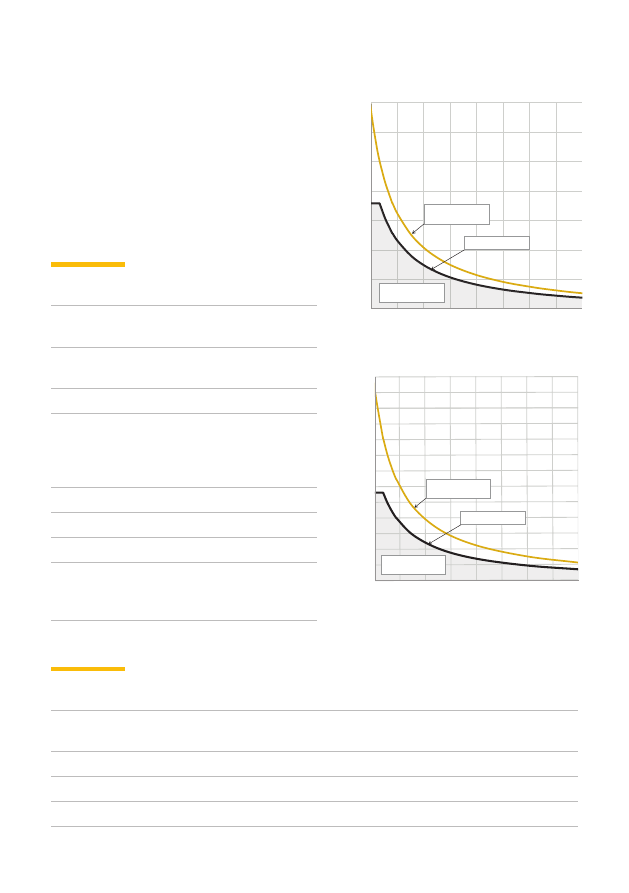

Характеристики под нагрузкой

13

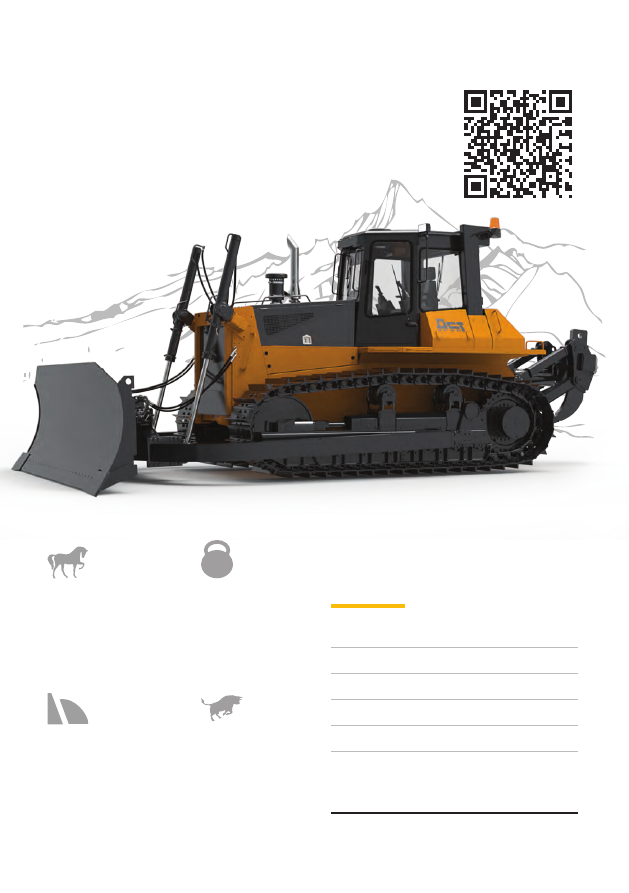

ТМ10 ГСТ 10

Бульдозер

Мощность,
л.с.

180-240

Объем
отвала, м3

5,0

Масса,
тонн

19-21

Тяга,
тонн

24-28

Тип

ЯМЗ-236/238

Мощность кВт /лс

132/180

Рабочий объем

11,15 л

Генератор

24 В / 55 А

Аккумулятор

2*12 В / 2*132 Ач

Предпусковой подо-
грев с функцией ав-
тономного обогрева

Теплостар 14ТС-10

Двигатель

14

Тип

Линейная

Рама

Несущая конструкция из высокопрочной стали, сваренная с
высокой точностью

Катки

Со смазкой на весь срок эксплуатации, на подшипниках сколь-
жения (втулках)

Количество катков

6 опорных + ведущее колесо на сторону / 2 поддерживающих
с каждой стороны

Гусеничная лента
Ширина башмака (гусеницы)
Грунтозацеп

42 башмака
500 мм
65 мм

Площадь опорной поверхности

2,865 м2

Механизм натяжения гусениц

Гидравлический

Ходовая часть

Тип

Гидростатическая с электронным управлением

Коробка передач

Исполнена парой Гидронасос-Гидромотор с бесступенчатым переклю-
чением передач

Бортредукторы

Планетарные (PMP Италия)

Управление

Электро-Гидросервированное

Тормозная система

Гидравлическая (гидрозамок), нормально замкнутые многодисковые
фрикционы

Трансмиссия

Тип

Гидравлическая, раздельно-агрегатная

Гидронасос

Гидросила HШ-100
Производительность 200 л/мин
Максимальное давление 20 МПа

Гидрораспределитель

Секционный (Беларусь)

Фильтрация

Двойная очистка: на всасывании; полнопоточный на сливе

Управление оборудованием

15

Система охлаждения

50 л

Топливный бак

320 л

Система смазки ДВС

29 л

Гидросистема трансмиссии и оборудования

200 л

Заправочные объемы

Кабина

Шестигранная, повышенной обзорности , подрессоренная, двойное
остекление, климатическая система (отопление и вентиляция),
рециркуляция кабинного воздуха, увеличенный фильтр кабины,
фильтр рециркуляционного воздуха, стеклоочистители и омыватели
лобового, заднего и дверных окон, солнцезащитная шторка.

Сиденье

Эргономическое, подрессоренное, двухточечный ремень безопасно-
сти, датчик присутствия оператора.

Безопасность

ROPS/FOPS, фиксация дверей в открытом положении

Управление движением и навес-
ным оборудованием

Джойстики 4-х позиционные

Кабина и управление

Предельные скорости при
2100 об/мин, км/ч

Вперед-11
Назад-11

Характеристики под нагрузкой

40

80

120

160

200

240

280

320

20

0

2,0

4,0

6,0

8,0

10,0

12,0

Скорость движения, км/ч

Тяговое усилие, кН

60

100

140

180

220

260

300

16

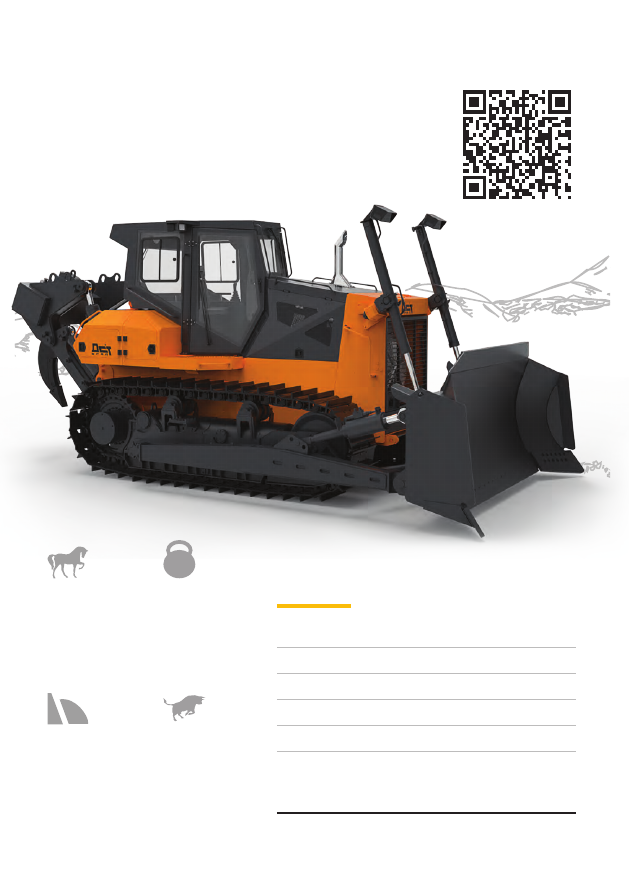

ТМ10 ГСТ 12

Бульдозер

Мощность,
л.с.

240

Объем
отвала, м3

5,0

Масса,
тонн

21

Тяга,
тонн

28

Тип

ЯМЗ-536

Мощность кВт /лс

176,5/240

Рабочий объем

6,65 л

Генератор

Переменного тока, 24В, 100А,
с встроенным регулятором
напряжения

Аккумулятор

2*12 В/2*132 Ач

Пусковое устройство

Электрический стартер,
номинальное напряжение 24В,
номинальная мощность 4кВт

Двигатель

17

Тип

Линейная

Рама

Несущая конструкция из высокопрочной стали, сваренная с
высокой точностью

Катки

Со смазкой на весь срок эксплуатации, на подшипниках сколь-
жения (втулках)

Количество катков

7 опорных с каждой стороны / 2 поддерживающих с каждой
стороны

Гусеничная лента
Ширина башмака (гусеницы)
Грунтозацеп

45 башмаков с каждой стороны
500 мм
65 мм

Площадь опорной поверхности

3.15 м2

Механизм натяжения гусениц

Гидравлический

Ходовая часть

Тип

Гидростатическая с электронным контролем тяги. Переключение скоростей под
нагрузкой, постоянный привод на каждую гусеницу включая противоход разво-
рота на месте.

Коробка передач

Исполнена парой Гидронасос-гидромотор с бесступенчатым переключением

Бортредукторы

Планетарные (PMP Италия)

Управление

Электро-Гидросервированное

Тормозная система

Гидравлическая (гидрозамок), нормально замкнутые многодисковые фрикционы

Трансмиссия

Тип

Гидравлическая, раздельно-агрегатная

Гидронасос

Гидросила HШ-100
Производительность 200 л/мин
Максимальное давление 20 МПа

Гидрораспределитель

Секционный (Беларусь)

Фильтрация

Двойная очистка: на всасывании; полнопоточный на сливе

Управление оборудованием

18

Система охлаждения

60 л

Топливный бак

420 л

Система смазки ДВС

29 л

Гидросистема трансмиссии и оборудования

200 л

Заправочные объемы

Кабина

Шестигранная, повышенной обзорности, подрессоренная, двойное
остекление, климатическая система (отопление, кондиционирова-
ние и вентиляция), рециркуляция кабинного воздуха, увеличенный
фильтр кабины, фильтр рециркуляционного воздуха, стеклоочисти-
тели и омыватели лобового, заднегои дверных окон, солнцезащит-
ная шторка.

Сиденье

Эргономическое, подрессоренное, трехточечный ремень безопасно-
сти, датчик присутствия оператора.

Безопасность

ROPS/FOPS, фиксация дверей в открытом положении

Управление движением и навес-
ным оборудованием

Джойстики 4-х позиционные

Кабина и управление

Предельные скорости при
2100 об/мин, км/ч

Вперед-11
Назад-11

Характеристики под нагрузкой

40

80

120

160

200

240

280

320

20

0

2,0

4,0

6,0

8,0

10,0 11,0

Скорость движения, км/ч

Тяговое усилие, кН

60

100

140

180

220

260

300

20

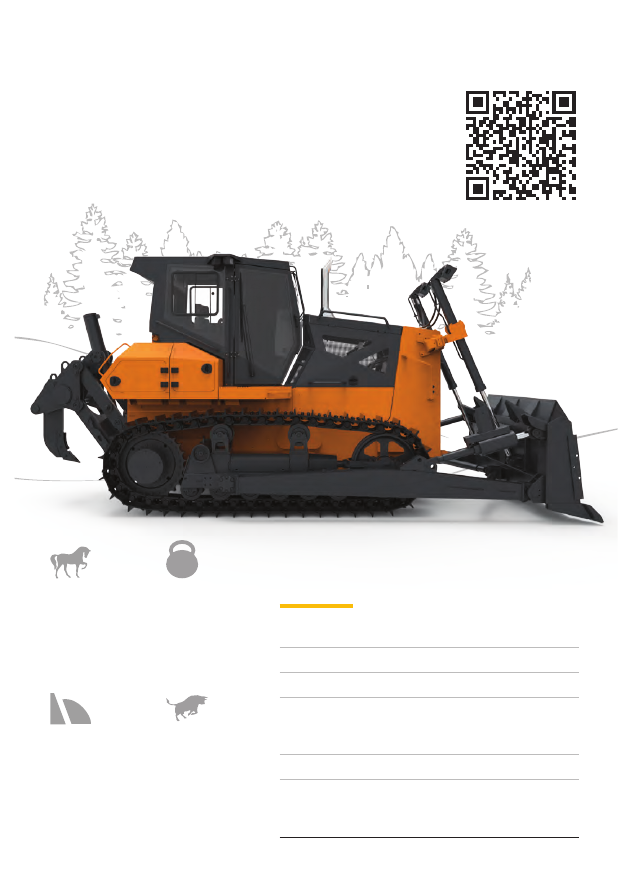

ТМ10 ГСТ 15

Бульдозер

Мощность,
л.с.

300

Объем
отвала, м3

8,7

Масса,
тонн

26

Тяга,
тонн

40

Тип

CUMMINS QSL 8,9

Мощность кВт /лс

250/340

Рабочий объем

8,9 л

Генератор

24 В / 55 А

Аккумулятор

2*12 В / 2*190 Ач

Предпусковой подогрев с
функцией автономного обо-
грева

Теплостар 14ТС-10

Двигатель

21

Тип

Линейная

Рама

Несущая конструкция из высокопрочной стали, сваренная с
высокой точностью

Катки

Со смазкой на весь срок эксплуатации, на подшипниках сколь-
жения (втулках)

Количество катков

7 опорных с каждой стороны / 2 поддерживающих с каждой
стороны

Гусеничная лента
Ширина башмака (гусеницы)
Грунтозацеп

41 башмак с каждой стороны
560 мм
70 мм

Площадь опорной поверхности

3,92 м

2

Механизм натяжения гусениц

Гидравлический

Ходовая часть

Тип

Гидростатическая с электронным управлением

Коробка передач

Исполнена парой Гидронасос-Гидромотор с бесступенчатым переклю-
чением передач

Бортредукторы

Планетарные

Управление

Электро-Гидросервированное

Тормозная система

Гидравлическая (гидрозамок), нормально замкнутые многодисковые
фрикционы

Трансмиссия

Тип

Гидравлическая, раздельно-агрегатная

Гидронасос

Rexroth A10 V0 100
Производительность 250 л/мин
Максимальное давление 25 МПа

Гидрораспределитель

Секционный (Беларусь)

Фильтрация

Двойная очистка: на всасывании; полнопоточный на сливе

Управление оборудованием

22

Система охлаждения

60 л

Топливный бак

510 л

Система смазки ДВС

29 л

Гидросистема трансмиссии и оборудования

200 л

Заправочные объемы

Кабина

Шестигранная, повышенной обзорности , подрессоренная, двой-
ное остекление, климатическая система (отопление и вентиляция),
рециркуляция кабинного воздуха, увеличенный фильтр кабины,
фильтр рециркуляционного воздуха, стеклоочистители и омыватели
лобового, заднего и дверных окон, солнцезащитная шторка.

Сиденье

Эргономическое, подрессоренное, трехточечный ремень безопасно-
сти, датчик присутствия оператора.

Безопасность

ROPS/FOPS, фиксация дверей в открытом положении

Управление движением и навес-
ным оборудованием

Джойстики 4-х позиционные

Кабина и управление

Предельные скорости при
2100 об/мин, км/ч

Вперед-9
Назад-9

Характеристики под нагрузкой

0

2,0

4,0

6,0

8,0

9,0

Скорость движения, км/ч

Тяговое усилие, кН

80

160

240

320

400

480

40

120

200

280

360

440

520

23

ТМ10 ГСТ 20

Бульдозер

Мощность,
л.с.

412

Объем
отвала, м3

10

Масса,
тонн

38,5

Тяга,
тонн

51

Тип

ЯМЗ-652 с турбонаддувом

Мощность кВт /лс

303/412

Рабочий объем

11,12 л

Генератор

24 В / 90 А

Аккумулятор

2*12 В/2*210 Ач

Предпусковой подогрев
с функцией автономного
обогрева

Webasto Thermo E 320

Двигатель

24

Тип

Линейная, трехточечтная опора гусеничных телег с балансирной
балкой

Рама

Несущая конструкция из высокопрочной стали, сваренная с вы-
сокой точностью

Катки

Со смазкой на весь срок эксплуатации, на подшипниках сколь-
жения (втулках)

Количество катков

7 опорных + ведущее колесо на сторону / 2 поддерживающих с
каждой стороны

Гусеничная лента
Ширина башмака (гусеницы)
Грунтозацеп

41 башмак
560 мм
80 мм

Площадь опорной поверхности

3,93 м2

Механизм натяжения гусениц

Гидравлический

Ходовая часть

Тип

Гидростатическая с электронным управлением

Коробка передач

Исполнена парой Гидронасос-гидромотор с бесступенчатым переклю-
чением

Бортредукторы

Планетарные

Управление

Электро-Гидросервированное

Тормозная система

Гидравлическая (гидрозамок), нормально замкнутые многодисковые
фрикционы

Трансмиссия

Тип

Гидравлическая, раздельно-агрегатная

Гидронасос

Rexroth A10 V0 140
Производительность 320 л/мин
Максимальное давление 25 МПа

Гидрораспределитель

Rexroth

Фильтрация

Двойная очистка: на всасывании; полнопоточный на сливе

Управление оборудованием

25

Система охлаждения

80 л

Топливный бак

680 л

Система смазки ДВС

35 л

Гидросистема трансмиссии и оборудования

200 л

Заправочные объемы

Кабина

Шестигранная, повышенной обзорности , подрессоренная, двойное
остекление, климатическая система (отопление, кондиционирова-
ние и вентиляция), рециркуляция кабинного воздуха, увеличенный
фильтр кабины, фильтр рециркуляционного воздуха, стеклоочисти-
тели и омыватели лобового, заднего и дверных окон, солнцезащит-
ная шторка.

Сиденье

Эргономическое, подрессоренное, трехточечный ремень безопасно-
сти, датчик присутствия оператора.

Безопасность

ROPS/FOPS, фиксация дверей в открытом положении

Управление движением и навес-
ным оборудованием

Джойстики 4-х позиционные

Кабина и управление

Предельные скорости при
1900 об/мин, км/ч

Вперед-8
Назад-8

Характеристики под нагрузкой

0

2,0

4,0

6,0

8,0

Скорость движения, км/ч

Тяговое усилие, кН

80

160

240

320

400

480

40

120

200

280

360

440

520

560

28

ТРУБОУКЛАДЧИКИ

Современные

ТО 12.24, ТГ 20.32,
ТГ 35.80, ТГ 50.100

1

Гидравлические планетарные (BDF)
лебедки стрелы и крюка

—

Планетарные лебедки

(PMP Италия)

с гидравлическим

приводом (Danfoss или аналог).

—

Ресурс гидромотора более 10000 моточасов
работы.

—

Планетарный механизм лебедки с нормаль-
но замкнутым многодисковым тормозом.
Возможна комплектация автосбросом.
Устанавливается бортовой навигацион-
ный контроллер с регистрацией всех
ключевых параметров работы -
«ЧЕРНЫЙ ЯЩИК».

29

3

ДВС базового трактора ЯМЗ-238 либо
Cummins 8,9 (6,7)

—

Запас мощности (240 л. с.) обеспечивает работу в номинальном ре-
жиме, продляя ресурс (>10 тыс. м. ч.).

—

Схема V8 без турбины не имеет провалов тяги в диапазоне 800—2100
оборотов. Обеспечивает балансировку с минимальной вибрацией.

—

Генератор повышенного тока (55 А) обеспечивает освещение и за-
рядку на холостых оборотах.

—

Надежный Cummins 8,9 или Cummins 6,7 – унифицированный с
«КАМАЗ».

4

Шестигранная кабина с эргономичным
местом оператора

—

Обеспечивает обзор на 360° по горизонтали и 120° по вертикали, за
счет люка в крыше, позволяя оператору контролировать груз в лю-
бой точке.

2

Использование современной транс-
миссии ГСТ

—

Дает отличную маневренность вплоть до разворота на месте.

—

Обеспечивает высокую надежность.

—

Изменение скорости движения от 0 км/ч до 10 км/ч происходит бес-
ступенчато и плавно.

30

5

Превосходная маневренность

—

Прецизионная передача всех команд машиниста обеим гусеницам,
позволяющая повернуть на месте машину даже с максимальной
нагрузкой. Эту возможность можно использовать для облегчения
поворота тяжелой трубы и ее смещения в сторону.

6

Конструктивные особенности жесткой
ходовой и компоновки

—

Гусеничные тележки соединены жесткими связями, образуя единую
конструкцию с рамой через болтовые соединения.

—

Рама позволяет производить ремонт ходовой части и бортовых ре-
дукторов без демонтажа грузоподъемных механизмов.

—

Вынесенная ось крепления стрелы позволяет поднимать стрелу в
вертикальное положение.

—

Сплошное ровное бронированное днище увеличивает проходи-
мость на лесистых участках и слабонесущих грунтах.

—

Управление подъемным оборудованием осуществляется джойсти-
ком, что позволяет одновременно изменять вылет стрелы и кон-
тролировать подъем крюка. Управление поворотами — джойстиком
при движении.

—

АЗК-110 для защиты от перегрузок и опрокидывания при подъеме
груза, защиты при работе в зоне линий электропередач, данные о
массе поднимаемого груза, предельной грузоподъемности, длине
вылета стрелы, угла наклона стрелы относительно горизонта.

31

ТО12.24

ТГ20.32

Трубоукладчики

Двигатель

Грузоподъемность ТО12

Вылет стрелы относительно ребра опоркидывания, м

0

5

1

0

1

5

2

0

2

5

30

35

1

2

3

4

5

6

7

8

9

1

8

т

Расчетная

грузоподъемность

ПБ 10-157-97

Рабочий диапазон

по ПБ 10-157-97

Грузопод

ъемность, т

Грузоподъемность ТГ20

Расчетная

грузоподъемность

ПБ 10-157-97

Рабочий диапазон

по ПБ 10-157-97

2

8

т

Вылет стрелы относительно ребра опоркидывания, м

Грузопод

ъемность, т

0

5

10

15

20

25

3

0

3

5

4

0

4

5

50

55

1

2

3

4

5

6

7

8

9

60

6

5

Тип

ЯМЗ-236/ ЯМЗ-238

Мощность кВт /лс

132/180
176/240

Мин.удельный расход г/
кВт (г/лс)

214 (157)
202 (150)

Рабочий объем

11,15 л /14,86 л

Крутящий момент/запас
крутящегомомента/
мощности

667 Нм при оборотах
1250-1450
883 Нм при оборотах
1250-1450

Электростартер

Ст25.3708-01 / 8,1 кВт

Генератор

24 В / 55 А

Аккумулятор

2*12 В / 2*132 Ач

Предпусковой подогрев
с функцией автономного
обогрева

Теплостар 14ТС-10

Трансмиссия

Тип

Гидростатическая трансмиссия Bosch-Rexroth, DANFOSS, Linde Hydraulics

Коробка передач

Исполнена парой Гидронасос-Гидромотор с бесступенчатым переключением
передач

Бортредукторы

Планетарные (Италия)

Управление

Электро-Гидросервирование

Тормозная система

Гидравлическая (гидрозамок), нормально замкнутые многодисковые фрикционы

32

Ходовая часть

Тип

Жесткая, четырехточечная

Рама

Несущая конструкция из высокопрочной стали, сваренная с высокой
точностью

Катки

Со смазкой на весь срок эксплуатации, на подшипниках скольжения
(втулках)

Количество катков

7 опорных с каждой стороны / 2 поддерживающих с каждой стороны

Гусеничная лента
Ширина башмака
Грунтозацеп

45 усиленных башмаков с каждой стороны
900 мм
65 мм

Механизм натяжения гусениц

Гидравлический

Место оператора. Управление движением

Кабина

Шестигранная, повышенной обзорности с двойным стекло-
пакетом , подрессоренная

Безопасность

Аварийный люк, FOPS, внешний аккумуляторный отсек

Сиденье

Эргономическое, с ремнем безопасности

Управление движением и навесным
оборудованием

Джойстики 4-х позиционные

33

Масса,т

24,2 / 29

Удельное давление на грунт
(от оснащения), мПа

0,053 /
0,063

Заправочные объёмы

Система управления навесным

оборудованием

Рабочая масса

Система охлаждения

60 л

Топливный бак

400 л

Система смазки ДВС

32 л

Ботовой редуктор

8 л

Гидросистема трансмиссии
и гидросистема навесного
оборудования

150 л

Трубоукладочное оборудование

Размеры в скобках указаны для стрелы длиной 9 м.

Крюк

Приводится в движение через полиспастную систему с помощью лебедки

Высота подъема

5,9 (7,9) м

Глубина опускания крюка

2,5 м

Скорость подъема - опускания

от 0,036 м/с до 0,179 м/с

Контргруз наборный из 2 плит

Неоткидываемый, масса 4000кг

Стрела

Сварная конструкция коробчатого сечения.Приводится в движение
через полиспастную систему с помощью лебедки.

Лебедка

Двухбарабанная с гидравлическим приводом

Номинальная грузоподъем-
ность при вылете 2,5 м

12 т / 20 т

Максимальная расчетная гру-
зоподъемность

25 т / 40 т

Тип

Гидравлическая, раздельно-агре-
гатная

Гидронасос

PSM 310.80

Максималь-
ное давление

28 МПа

Гидрораспре-
делитель

Секционный (Беларусь)

Фильтрация

Двойная очистка: на всасывании;
полнопоточный на сливе

34

ТГ35.80

Трубоукладчики

Двигатель

Ходовая часть

Тип

CUMMINS QSN 8,9 / ЯМЗ 536

Мощность кВт /лс

250/340; 236/330

Мин.удельный расход г/кВт (г/лс)

214 (157)

Рабочий объем, л

8,9/6,65

Крутящий момент/запас крутящегомомента/мощности

1180 Нм при оборотах 1200-1400

Электростартер

Ст25.3708-01 / 8,1 кВт

Генератор

24 В / 100 А

Аккумулятор

2*12 В / 2*190 Ач

Предпусковой подогрев с функцией автономного обогрева

Теплостар 14ТС-10

Тип

Жесткая, четырехточечная

Рама

Несущая конструкция из высокопрочной стали, сваренная с высокой
точностью

Катки

Со смазкой на весь срок эксплуатации, на подшипниках скольжения
(втулках)

Количество катков

7 опорных с каждой стороны / 2 поддерживающих с каждой стороны

Гусеничная лента
Ширина башмака
Грунтозацеп

45 усиленных башмаков с каждой стороны
900 мм
65 мм

Механизм натяжения гусениц

Гидравлический, ручной

35

Тип

Гидростатическая Bosch-Rexroth, DANFOSS, Linde Hydraulics

Коробка передач

Исполнена парой Гидронасос-Гидромотор с бесступенчатым переключением
передач

Бортредукторы

Планетарные (Германия/Италия)

Управление

Электро-Гидросервирование

Тормозная система

Гидравлическая (гидрозамок), нормально замкнутые многодисковые фрикционы

Трансмиссия

Место оператора. Управление движением

Кабина

Шестигранная, повышенной обзорности с двойным стекло-
пакетом , подрессоренная

Безопасность

Аварийный люк, FOPS, внешний аккумуляторный отсек

Сиденье

Эргономическое, с ремнем безопасности

Управление движением и навесным
оборудованием

Джойстики 4-х позиционные

36

Масса,т

44 / 52

Удельное давление на грунт
(от оснащения)

0,09 мПа

Заправочные объёмы

Трубоукладочное оборудование

Размеры в скобках указаны для стрелы длиной 9 м.

Система управления навесным

оборудованием

Рабочая масса

Система охлаждения

60 л

Топливный бак

600 л

Система смазки ДВС

32 л

Бортовой редуктор

8 л

Гидросистема трансмиссии
и гидросистема навесного
оборудования

200 л

Тип

Гидравлическая, раздельно-агре-
гатная

Гидронасос

Rexroth A10 Vo 140

Максималь-
ное давление

28 МПа

Гидрораспре-
делитель

Rexroth

Фильтрация

Двойная очистка: на всасывании;
полнопоточный на сливе

Грузоподъемность на вылете стре-
лы 2,5 м (1,22 м), т

номинальная 36
максимальная расчетная 80

Лебедка

2 штуки с гидравлическим приводом

Длинна стрелы, м

8,6

Масса стрелы, т

1,9

Крюк

одинарный

Масса противовесов с рамой, т

9

Размер каната, диаметр х длина

крюк: 21мм х 74м / 21 мм х 84 м
стрела: 21 мм х 68 м / 21 мм х 78 м

37

ТГ50.100

Трубоукладчики

Двигатель

Тип

ЯМЗ-652

Мощность кВт /лс

302/412

Мин.удельный расход
г/кВт (г/лс)

214 (157)

Рабочий объем

11,12 л

Крутящий момент/
запас крутящегомо-
мента/мощности

1900 Нм при оборотах
1200-1400

Электростартер

Ст25.3708-01 / 8,1 кВт

Генератор

24 В / 80 А

Аккумулятор

2*12 В / 380 Ач

Предпусковой подо-
грев с функцией авто-
номного обогрева

Теплостар 14ТС-10

Ходовая часть

Тип

Жесткая

Рама

Несущая конструкция из высокопрочной стали, сваренная с высокой
точностью

Катки

Со смазкой на весь срок эксплуатации, на подшипниках скольжения
(втулках)

Количество катков

8 опорных с каждой стороны / 2 поддерживающих с каждой стороны

Гусеничная лента
Ширина башмака
Грунтозацеп
S опорной поверхности

48 башмаков/860 мм/ 88мм/ 6,45 м2
48 башмаков/960 мм/ 88мм/ 7,2 м2
48 башмаков/1010 мм/ 88мм/ 7,52 м2

Механизм натяжения гусениц

Гидравлический, ручной

Грузоподъемность ТГ50.100 ГСТ, тонн

110

100

90

80

70

60

50

40

30

20

10

0

1

2

3

4

5

6

7

8

9

Вылет от ребра опрокидывания, м

Рабочий диапозон

по ПР 10-157-97

Грузоподъемность

по SAE J743 B

Грузоподъемность

по ПБ 10-157-97

105 т

75 т

38

Кабина

Шестигранная, повышенной обзорности с двойным стеклопакетом , подрессо-
ренная

Безопасность

Приточная вентиляция, аварийный люк, FOPS, внешний аккумуляторный отсек

Сиденье

Эргономическое, с ремнем безопасности

Управление движе-
нием и навесным
оборудованием

Джойстики 4-х позиционные

Трансмиссия

Место оператора. Управление движением

Тип

Гидростатическая трансмиссия Bosch-Rexroth, DANFOSS, Linde Hydraulics

Коробка передач

Исполнена парой Гидронасос - Гидромотор с бесступенчатым переключением
передач

Бортредукторы

Планетарные (Германия/Италия)

Управление

Электро-Гидросервирование

Тормозная система

Гидравлическая (гидрозамок), нормально замкнутые многодисковые фрикционы
