ЭЛЕКТРОТЕХНИКА И ЭЛЕКТРОНИКА. Тесты с ответами
1. Активная, реактивная и полная мощность, коэффициент мощности
Задания

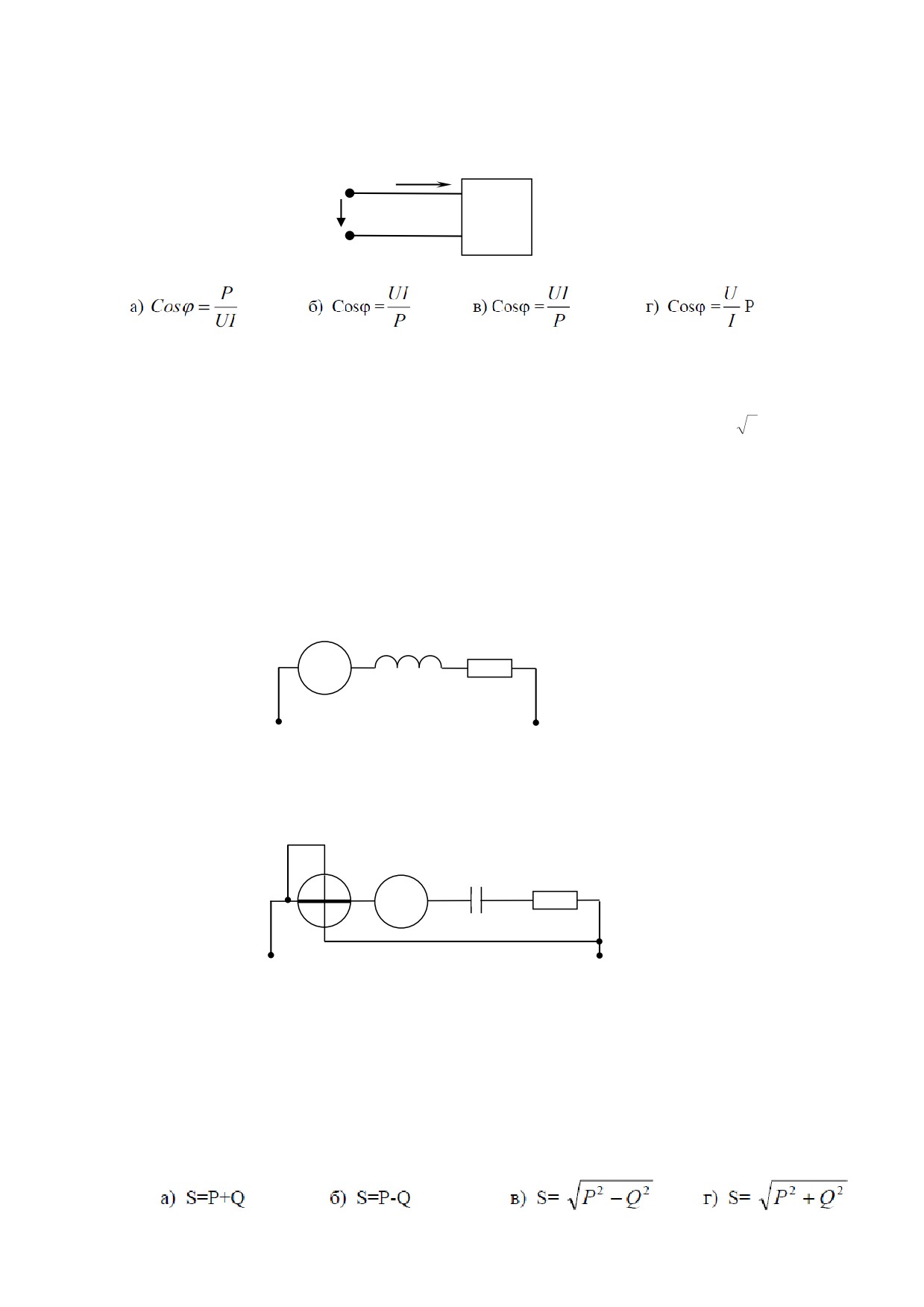

1.1. Коэффициент мощности cos пассивного двухполюсника при заданных активной
мощности P и действующих значениях напряжения U и тока I определяется
выражением«
I
P
U
1.2. В формуле для активной мощности симметричной трехфазной цепи P=
3 UI cos
под U и I понимают«
а) амплитудные значения линейных напряжения и тока
б) амплитудные значения фазных напряжения и тока
в) действующие значения линейных напряжения и тока
г) действующие значения фазных напряжений и тока
1.3. Если амперметр, реагирующий на действующее значения измеряемой величины,
показывает 2А, то реактивная мощность Q цепи составляет«
XL= 40 Ом R= 30 Ом
PA
а)
120 ВАр
б) 280 ВАр
в) 160 ВАр
г) 140 ВАр
1.4. Если амперметр, реагирующий на действующее значения измеряемой величины,
показывает 2А, то показания ваттметра составляет«
PW
XC = 30 Ом R= 25 Ом
PA
а)
100 Вт
б) 220 Вт
в) 120 Вт
г)
110 Вт
1.5. Единицей измерения реактивной мощности Q цепи синусоидального тока является«
а) АВ
б) ВА
в) Вт
г) ВАр
1.6. Активная P, реактивная Q и полная S мощности цепи синусоидальная тока связана
соотношением «
1.7. Активную мощность Р цепи синусоидального тока можно определить по формуле«
1.8. Коэффициент мощности пассивной электрической цепи синусоидального тока
равен«
а) cos φ
б) cos φ+ sin φ
в) sin φ
г) tg φ
1.9. Реактивную мощность Q цепи синусоидального тока можно определить по
формуле«
а) Q = UI tg φ
б) Q = UI cos φ+ UI sin φ в) Q = UI sin φ
г) Q = UI cos φ
1.10. Единицей измерения полной мощности S цепи синусоидального тока является«
а) Вт
б) ВАр
в) Дж
г) ВА
1.11. Единица измерения активной мощности Р «
а) кВт
б) кВАр
в) кВА
г) кДж
1.12. Единица измерения полной мощности S «
а) кВт
б) кВАр
в) кВА
г) кДж
2. Анализ цепей постоянного тока с одним источником энергии
Задания
2.1. Если сопротивления всех резисторов одинаковы и равны 6 Ом, то входное
сопротивление схемы, изображенной на рисунке, равно«
6
2.2. Сопротивления
R
, R
,
R
соединены«
2
3
4
R1
R2
R3
R4
R5
R6
а) треугольником б) звездой
в) параллельно
г) последовательно
2.3. Если сопротивления всех резисторов одинаковы и равны 6 Ом, то эквивалентное
сопротивление пассивной резистивной цепи, изображенной на рисунке, равно«
R
R
R
R
R
R
а) 1,5 Ом
б) 2 Ом
в) 3 Ом
г) 6 Ом
2.4. Если напряжения на трех последовательно соединенных резисторах относятся как
1:2:4, то отношение сопротивлений резисторов«
а) равно 1:1/2:1/4
б) равно 4:2:1
в) равно 1:4:2
г) подобно отношению напряжений 1:2:4
2.5. Определите, при каком соединении (последовательном или параллельном) двух
одинаковых резисторов будет выделяться большее количество теплоты и во сколько раз
«
а) при параллельном соединении в 4 раза
б) при последовательном соединении в 2 раза
в) при параллельном соединении в 2 раза
г) при последовательном соединении в 4 раза
7
2.6. В цепи известны сопротивления R1=30 Ом,R2=60 Ом,R3=120 Ом и ток в первой ветви
I1=4 А. Тогда ток I и мощность P равны«
I1
R
1
I
2
R2
I
3
R2
I
U
а) I = 9 A; P = 810 Вт
б) I = 8 A; P = 960 Вт
в) I = 7 A; P = 540 Вт
г) I = 7 A; P = 840 Вт

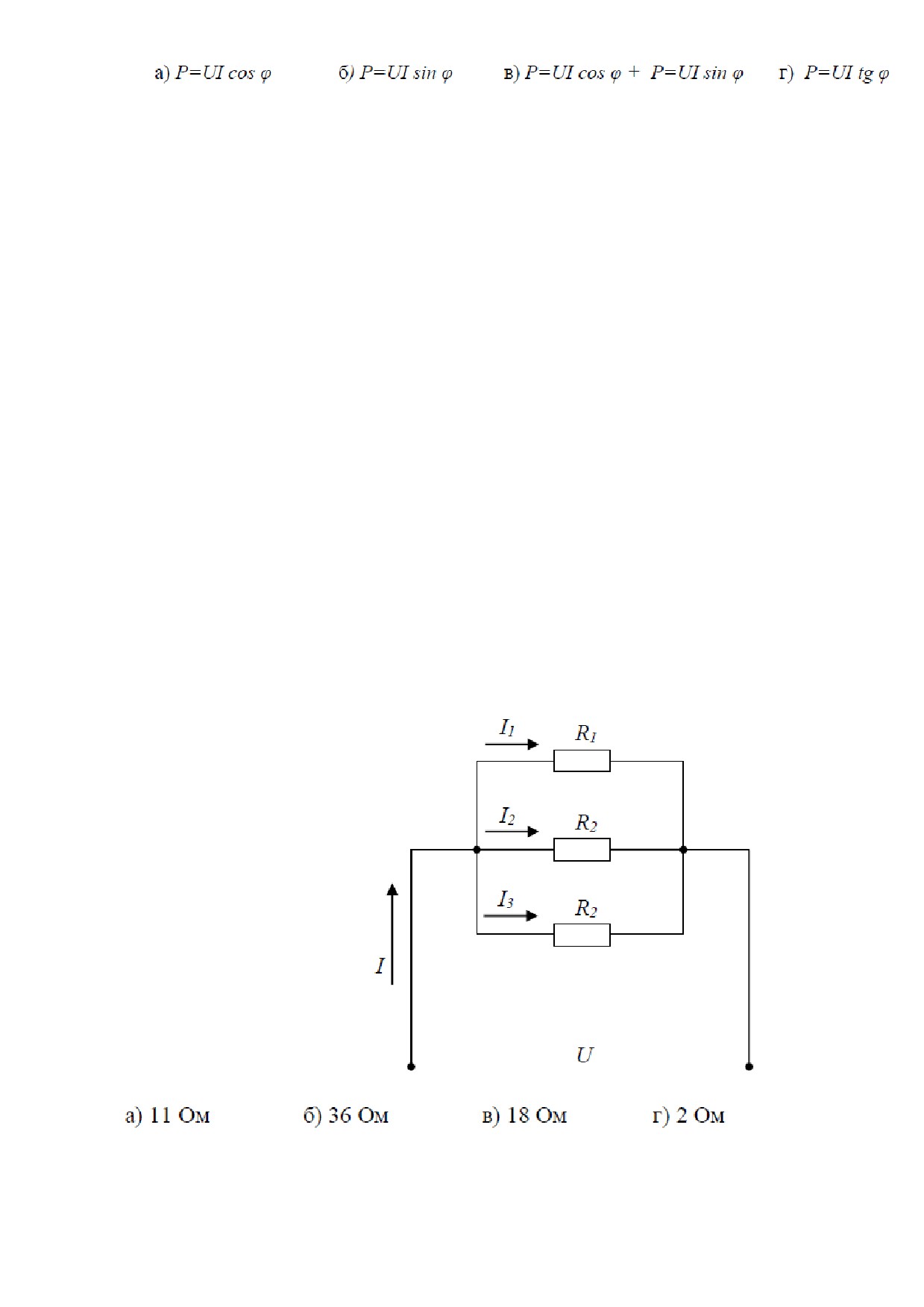

2.7. Эквивалентное сопротивление участка цепи, состоящего из трех параллельно
соединенных сопротивлений номиналом 1 Ом, 10 Ом, 1000 Ом, равно«
а)
1011 Ом
б) 0,9 Ом
в)
1000 Ом
г)
1 Ом
2.8. В цепи известны сопротивления R1=45 Ом,R2=90 Ом,R3=30 Ом и ток в первой ветви
I1=2 А. Тогда ток I и мощность P цепи соответственно равны«
E I1
R1 I2
R2 I3
R3
а) I =7 A; P = 840 Вт
б) I = 9 A; P = 810 Вт
в) I = 6 A; P = 960 Вт
г) I = 6A; P = 540 Вт
2.9. Провода одинакового диаметра и длины из разных материалов при одном и том же
токе нагреваются следующим образом«
а) самая высокая температура у медного провода
б) самая высокая температура у алюминиевого провода
в) провода нагреваются одинаково
г) самая высокая температура у стального провода
2.10. Пять резисторов с сопротивлениями R1=100 Ом, R2=10 Ом, R3=20 Ом, R4=500 Ом,
R5= 30 Ом соединены параллельно. Наибольший ток будет наблюдаться«
а) в R2
б) в R4
в) во всех один и тот же
г) в R1 и R5
2.11. Место соединения ветвей электрической цепи - это«
а) контур
б) ветвь
в) независимый контур
г) узел
2.12. Участок электрической цепи, по которому протекает один и тот же ток называется«
8
а) ветвью
б) контуром
в) узлом
г) независимым контуром
2.13. Совокупность устройств и объектов, образующих путь для электрического тока,
электромагнитные процессы в которых могут быть описаны с помощью понятий об
электродвижущей силе, электрическом токе и электрическом напряжении называется«
а) источником ЭДС
б) ветвью электрической цепи
в) узлом
г) электрической цепью

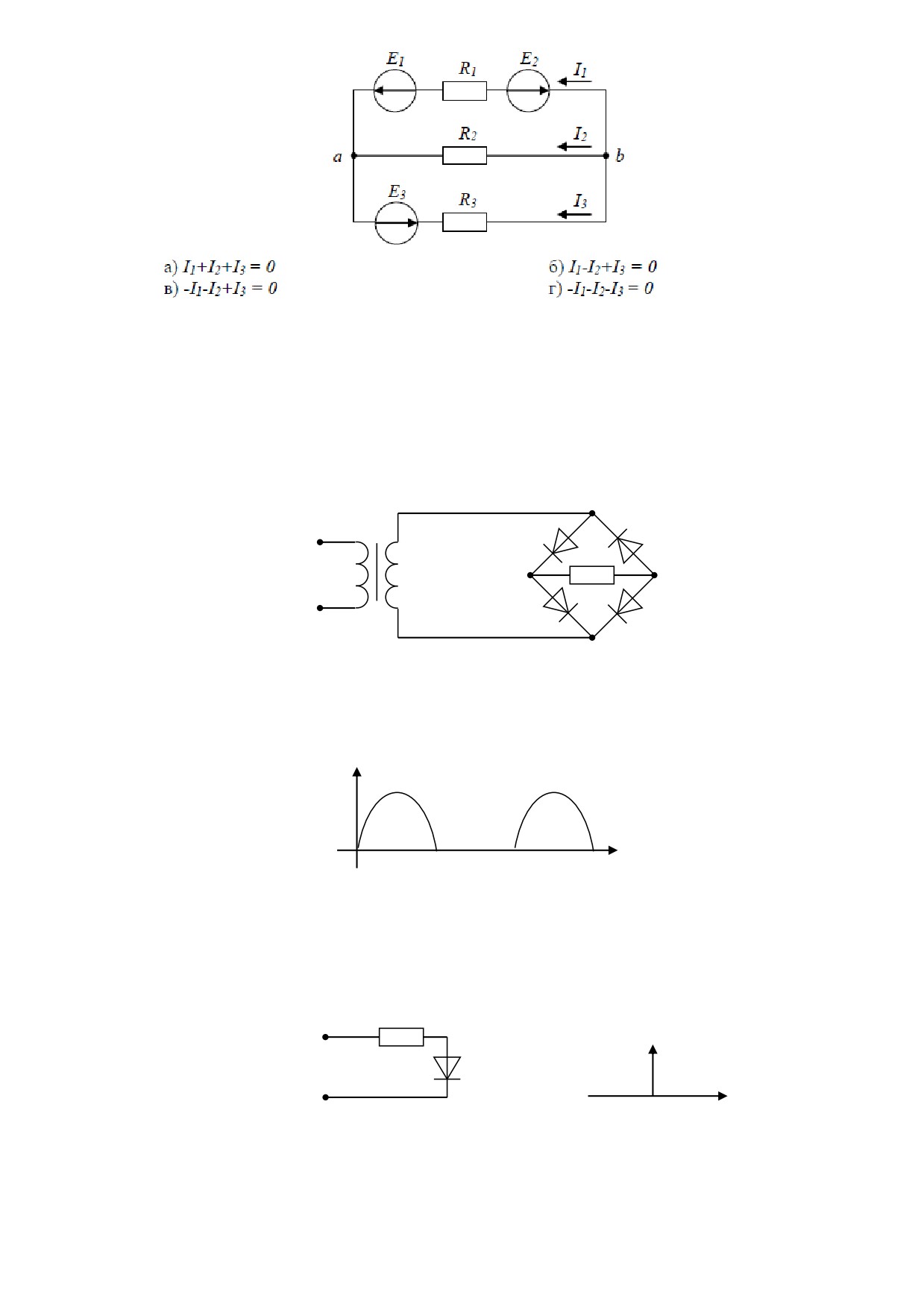

2.14. Общее количество ветвей в данной схеме составляет«
R2
I2
I1
R3
I3
E
1
E3
R1
а) две
б) три
в) пять
г) четыре

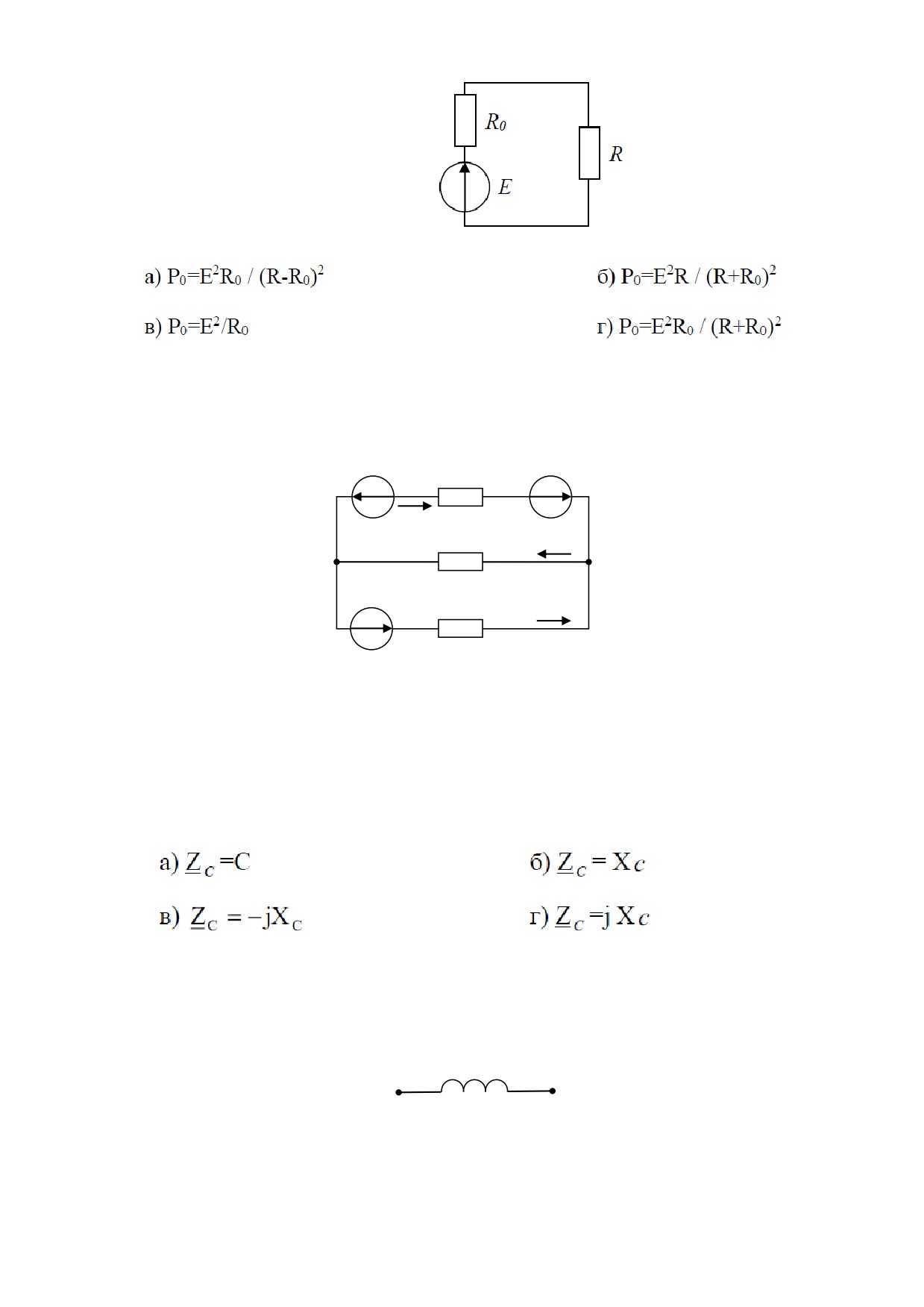

2.15. Мощность, выделяющаяся во внутреннем сопротивлении источника ЭДС R0,
составит«
I
R0 =2 Ом
R = 8 Ом
E =20 В
а) 8 Вт
б)30 Вт
в) 32Вт
г) 16Вт

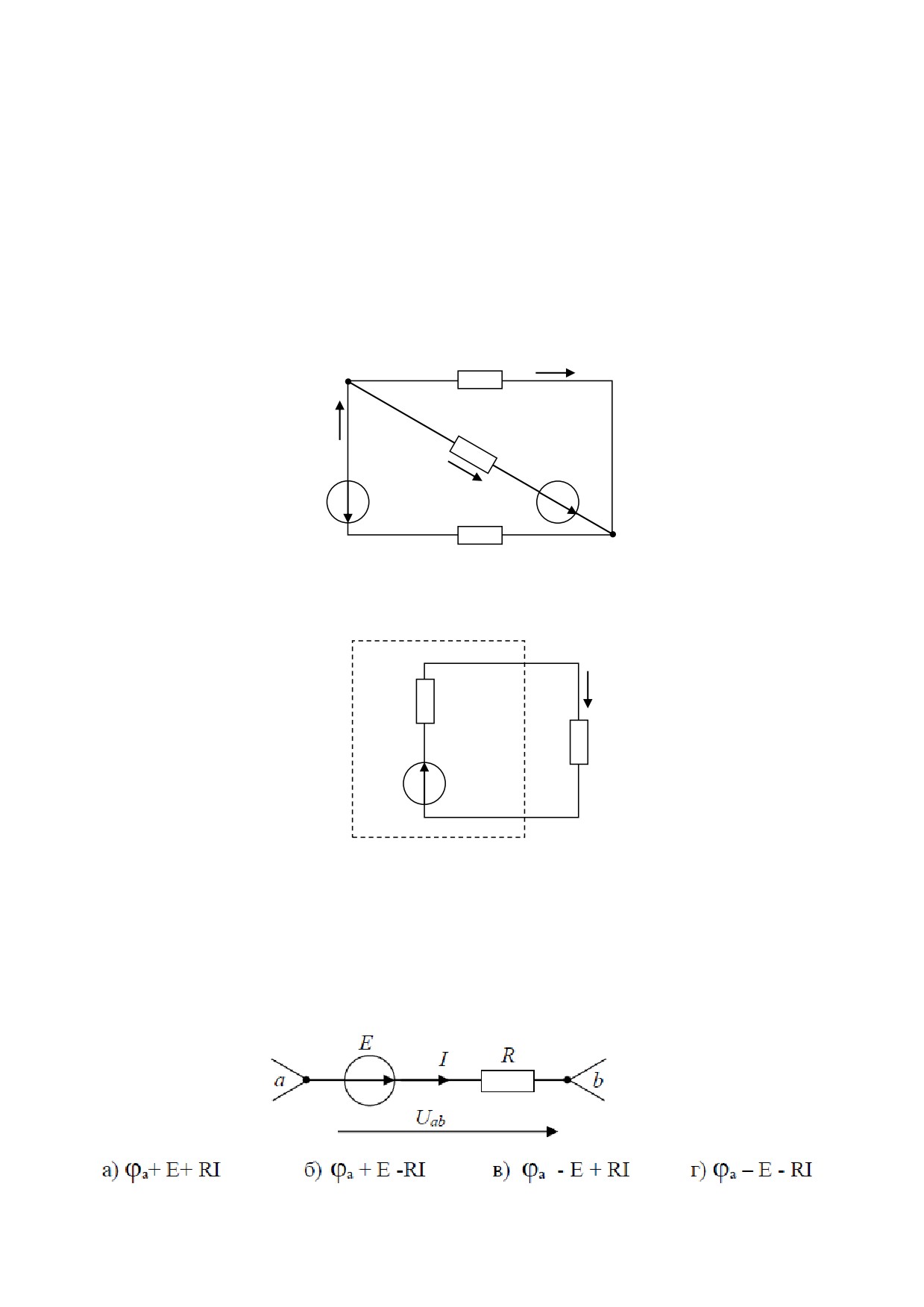

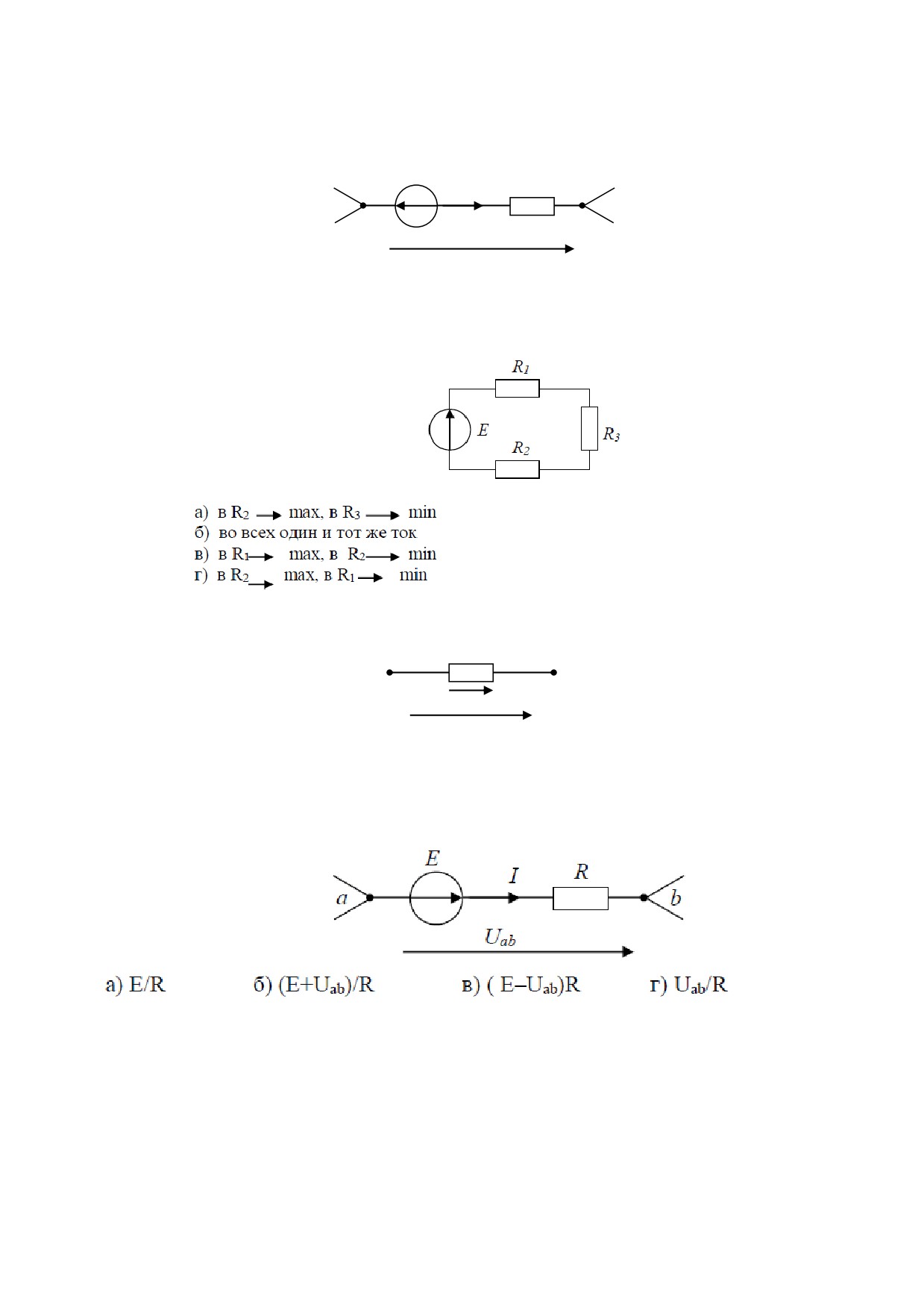

2.16. Потенциал точки в φb равен«
2.17. Если ток I1 =1А, то ток I2 равен«
R
I
I2
I1
U
R
R
а)
0,5 А
б) 1 А
в)
2 А
г)
1,5 А

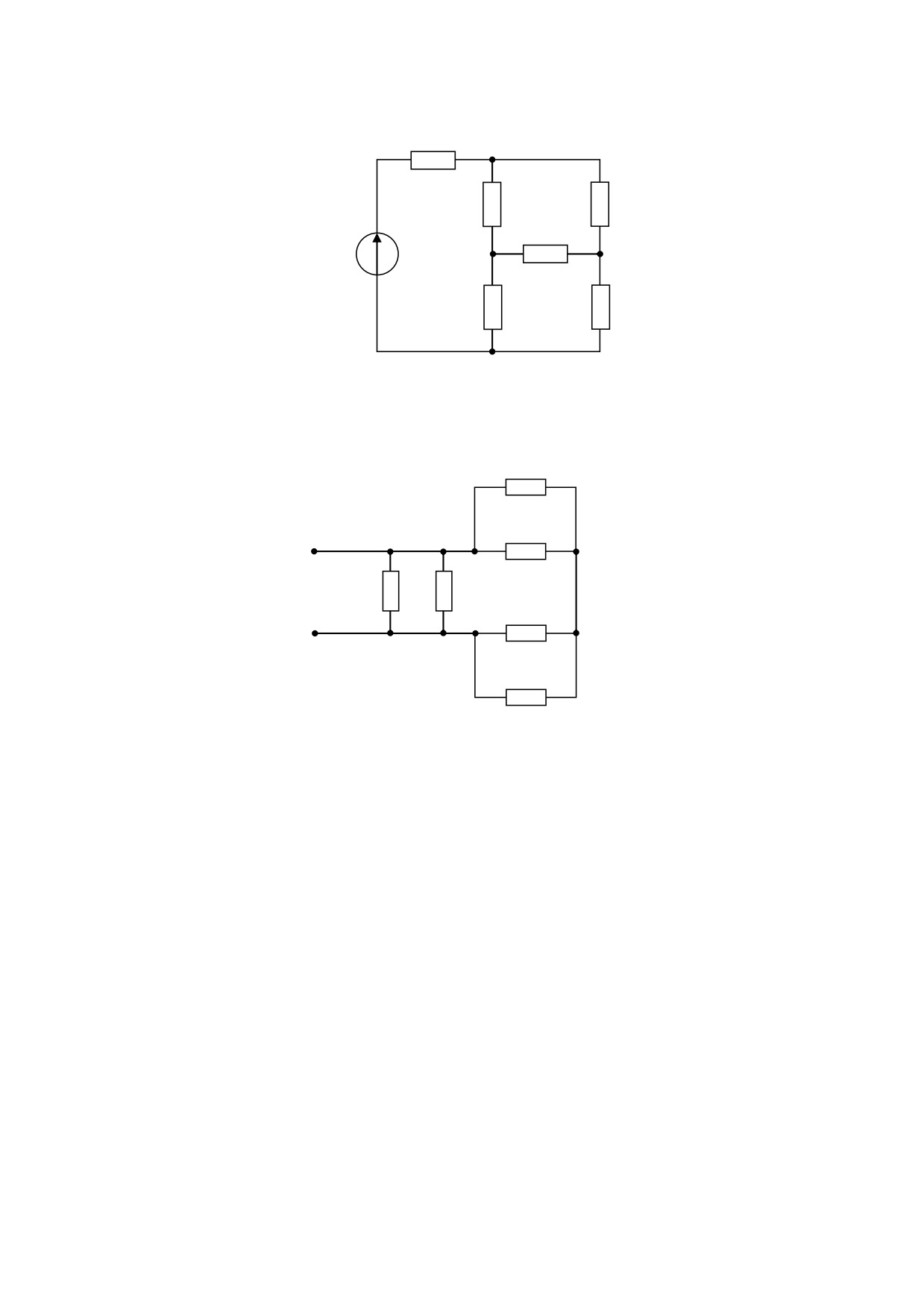

2.18. Эквивалентное сопротивление цепи относительно источника ЭДС составит«
R1=10 Ом
E =60 В
R3=20 Ом
R4=20 Ом
R2=10 Ом
а) 15 Ом
б) 60 Ом
в) 30 Ом
г) 40 Ом
2.19. Если сопротивление R =4 Ом, то эквивалентное входное сопротивление цепи
равно«
R
R
R
R
а) 10 Ом
б) 12 Ом
в) 8 Ом
г) 16 Ом
2.20. Если напряжение U1=10В, то напряжение U3 равно«
R
R
U
U1
U2
U3
R
R
а) 20 В
б) 10 В
в) 5В
г) 15 В
2.21. Если напряжение U3= 10 В, то напряжение U на входе цепи равно«
R
R
U
U1
U2
U3
R
R
10
а) 50 В
б) 30 В
в)
10 В
г) 20 В
2.22. Если R= 30 Ом, а Е= 20 В, то сила тока через источник составит«
I
E
R
R
R
а) 1,5 А
б) 2 А
в) 0,67 А
г) 0,27А

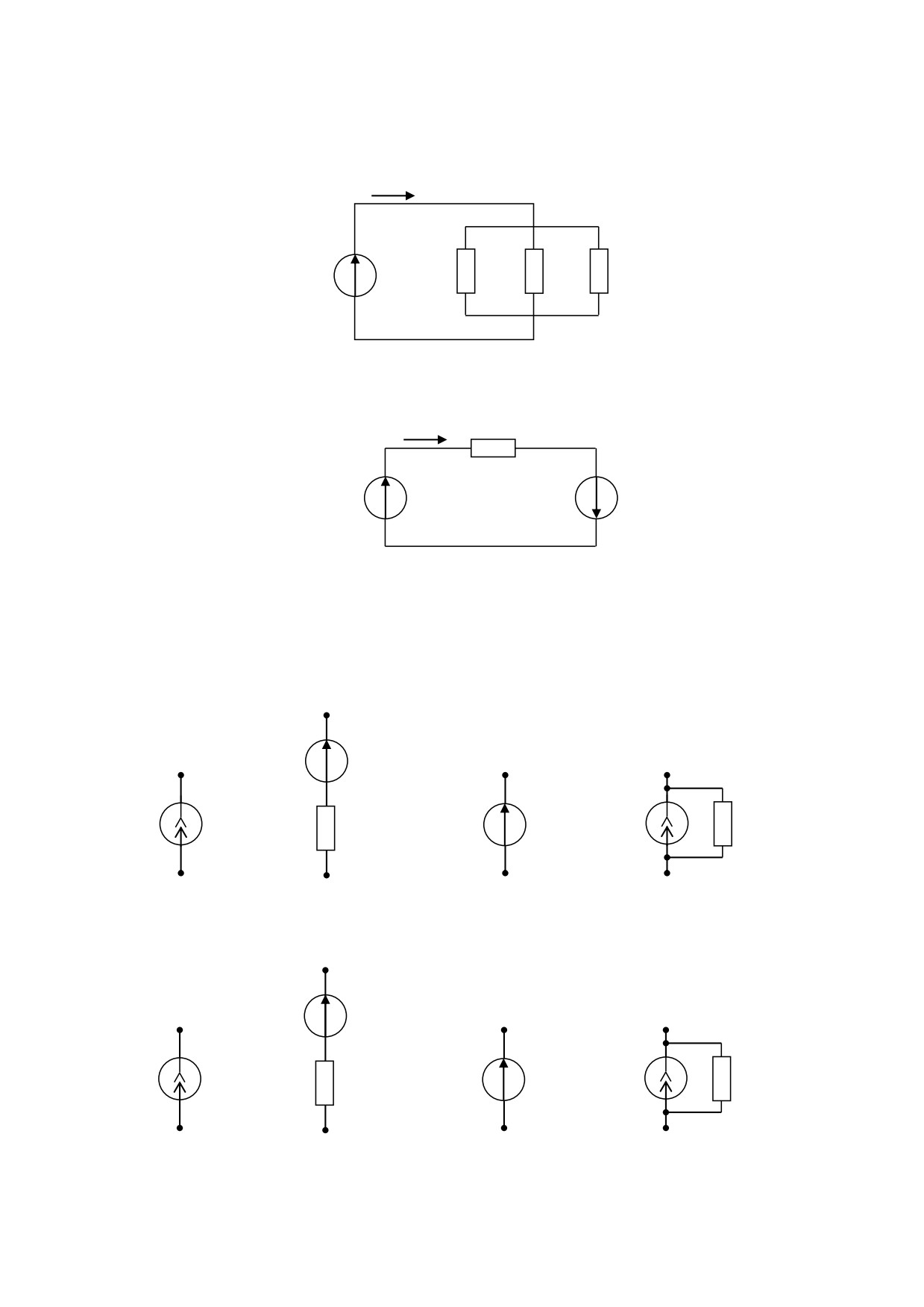

2.23. Если Е1>Е2, то источники электроэнергии работают«
I
R
Е1,
Е2,
R01
R02
а) оба в генераторном режиме
б) Е1 - в режиме потребителя, а Е2- в режиме генератора
в) оба в режиме потребителя
г) Е1 - в режиме генератора, а Е2 - в режиме потребителя
2.24. Указать, какая из приведенных схем замещения относится к идеальному источнику
ЭДС«
а)
б)
в)
г)
2.25. Указать, какая из приведенных схем замещения относится к реальному источнику
ЭДС«
а)
б)
в)
г)
11
2.26. Соединение резисторов R1, R2, R3«
а) последовательное
б) звездой
в) смешанное
г) параллельное
3. Асинхронные машины
Задания
3.1. Относительно устройства асинхронного двигателя с короткозамкнутым ротором
неверным является утверждение, что«
а) обмотки статора и ротора не имеют электрической цепи
б) ротор имеет обмотку, состоящую из медных или алюминиевых стержней,
замкнутых накоротко торцевыми кольцами
в) цилиндрический сердечник ротора набирается из отдельных листов электрической
цепи
г) статор выполняется сплошным, путем отливки
3.2. В результате увеличения механической нагрузки на валу асинхронного двигателя
скольжение увеличилось до 27 %, при этом характер режима работы двигателя«
а) номинальный
б) ненадежный
в) устойчивый
г) неустойчивый
3.3. Если номинальная частота вращения асинхронного двигателя составляет
n
1420об /мин, то частота вращения магнитного поля статора составит«
H
а)
3000 об/мин
б) 750 об/мин
в)
600 об/мин
г)
1500 об/мин
3.4. Номинальному режиму асинхронного двигателя соответствует точка механической
характеристики номер«
n
2
3
4
M
12
а) 3
б) 1
в) 2
г) 4

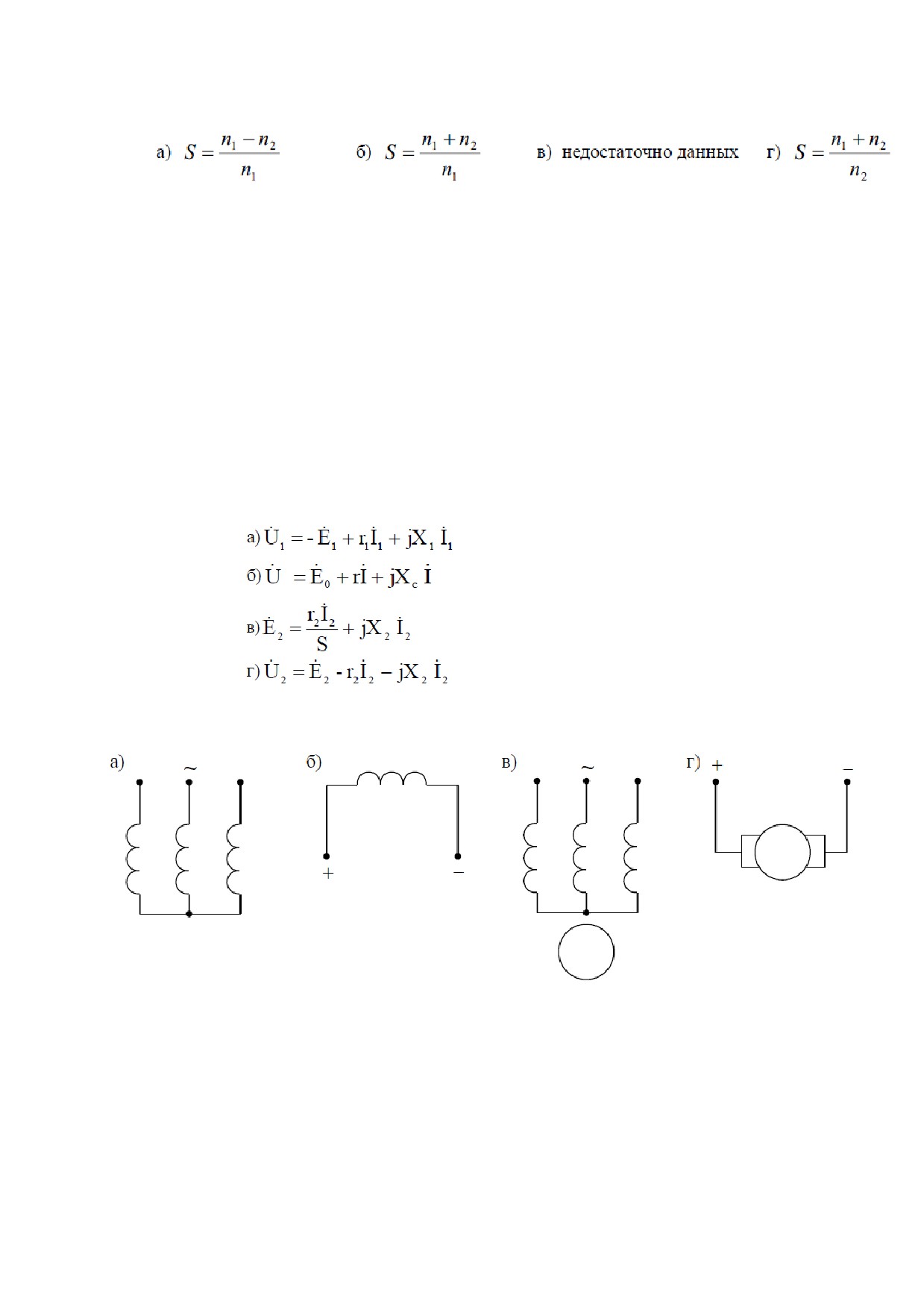

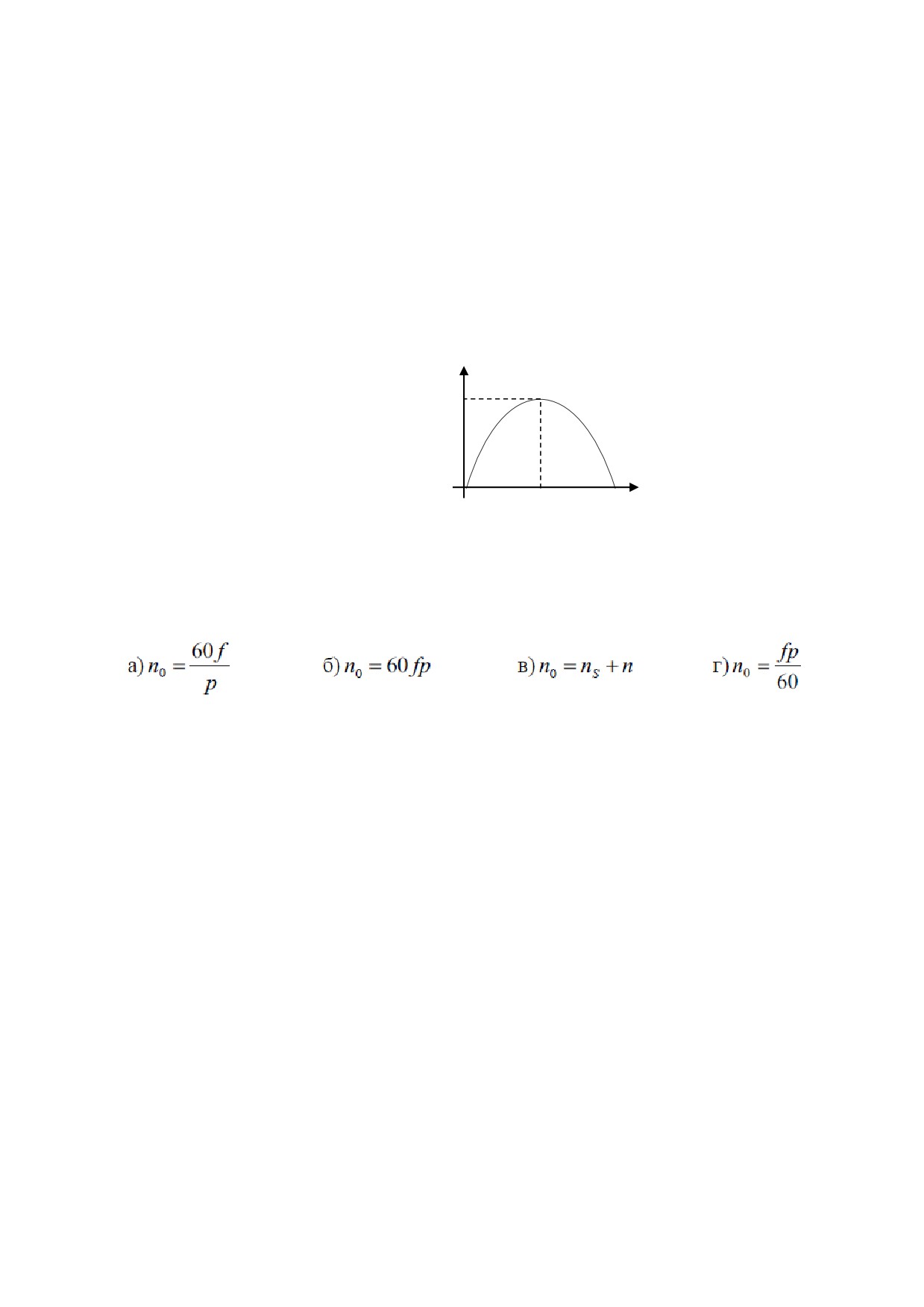

3.5. Величина скольжения асинхронной машины в двигательном режиме определяется по
формуле«
3.6. Если номинальная частота вращения асинхронного двигателя составляет
nн=720об/мин, то частота вращения магнитного поля статора составит«
а)
1500 об/мин
б) 3000 об/мин
в) 600 об/мин
г) 750 об/мин
3.7. Асинхронной машине принадлежат узлы«
а) статор с трехфазной обмоткой, неявнополюсный ротор с двумя контактными
кольцами
б) статор с трехфазной обмоткой, якорь с коллектором
в) статор с трехфазной обмоткой, явнополюсный ротор с двумя контактными кольцами
г) статор с трехфазной обмоткой, ротор с короткозамкнутой обмоткой, ротор с
трехфазной обмоткой и тремя контактными кольцами
3.8. Электрическому равновесию обмотки ротора соответствует уравнение«
3.9. Асинхронной машине c короткозамкнутым ротором соответствует схема«
3.10. Направление вращения магнитного поля статора асинхронного двигателя зависит
от«
а) величины подводимого напряжения
б) частоты питающей сети
в) порядка чередования фаз обмотки статора
г) величины подводимого тока
3.11. Асинхронный двигатель, подключенный к сети с f = 50 Гц, вращается с частотой
1450 об/мин. Скольжение S равно«
а) -0,0333
б) 0,0333
в) 0,0345
г) -0,0345
3.12. В асинхронном двигателе значительно зависят от нагрузки потери мощности«
а) в обмотках статора и ротора
б) в сердечнике статора
в) в сердечнике ротора
г) механические потери

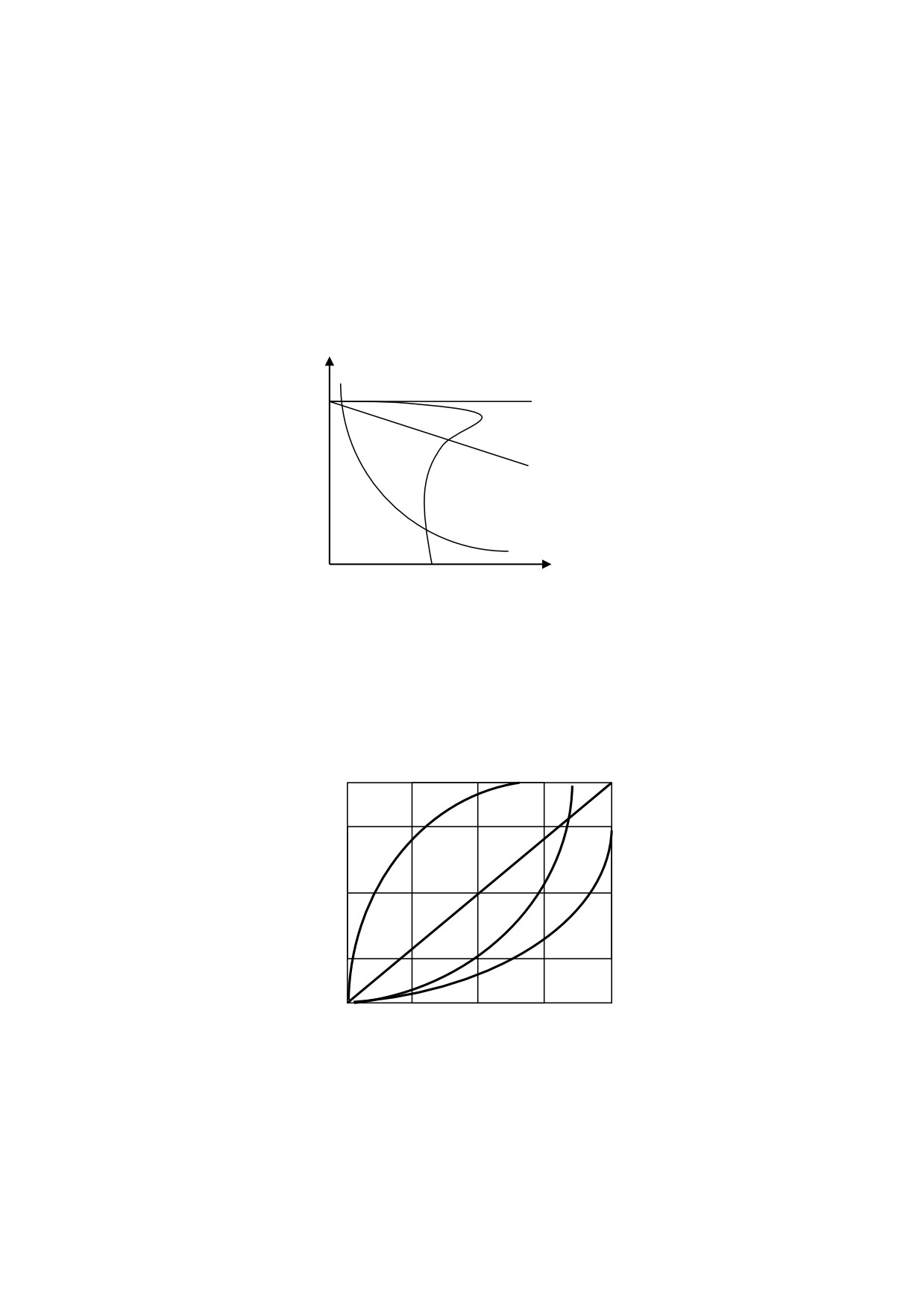

3.13. Асинхронному двигателю принадлежит механическая характеристика«
n
а
б
в
г
M
а) а
б) в
в) г
г) б
4. Вольт-амперные характеристики нелинейных элементов
Задания
4.1. На рисунке представлены вольтамперные характеристики приемников, из них
нелинейных элементов«
a
б
U, B
в
г
30
20
10
1
2
3
I, A
а) а,б,г
б) все
в) а,б,в
г) б,в,г
14

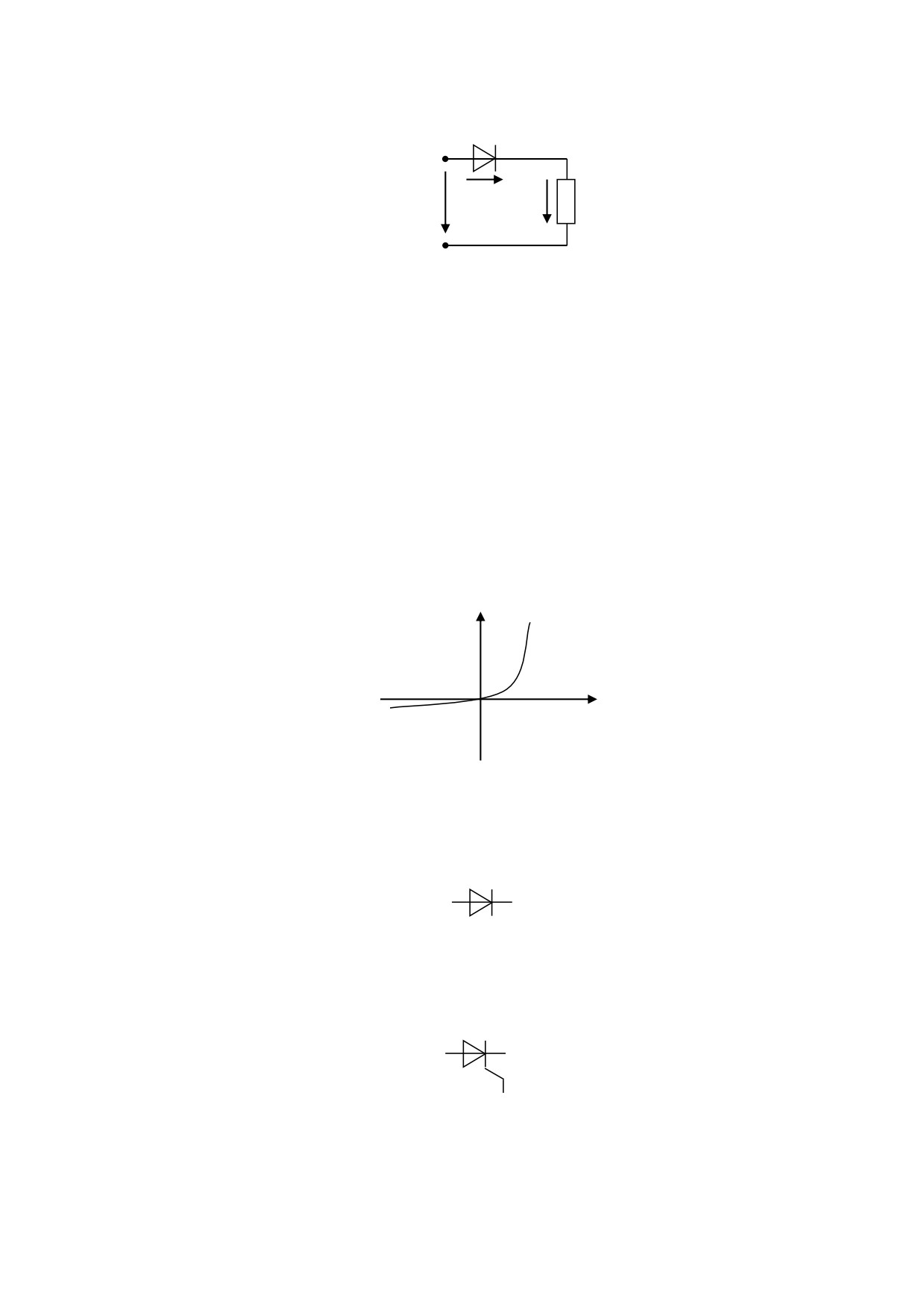

4.2. Диоды
D
и
D
имеют ВАХ, изображенные на рисунке.

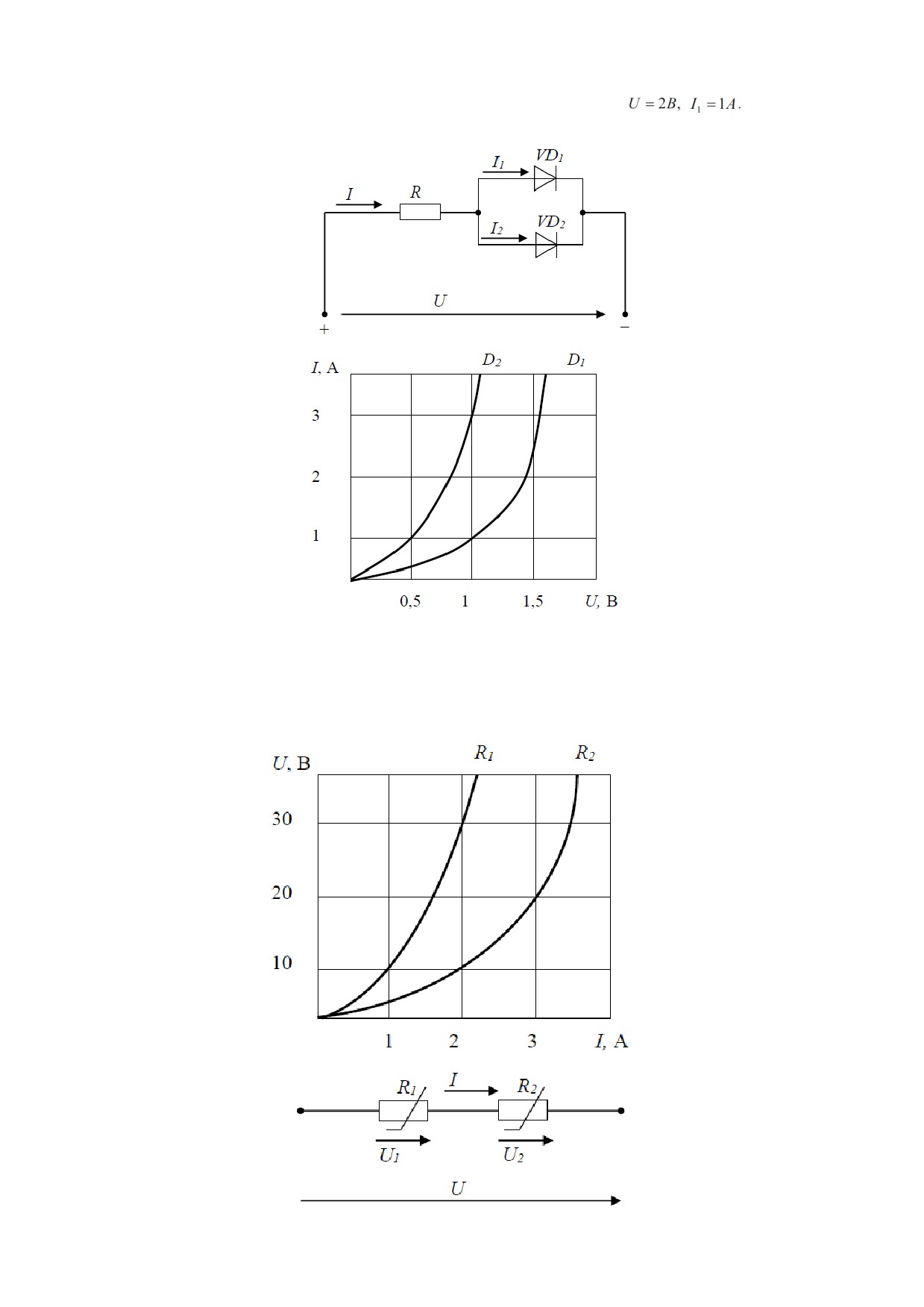

1
2
Сопротивление резистора R будет равно«
а)
1 Ом
б) 1,5 Ом
в) 2 Ом
г) 0,25 Ом

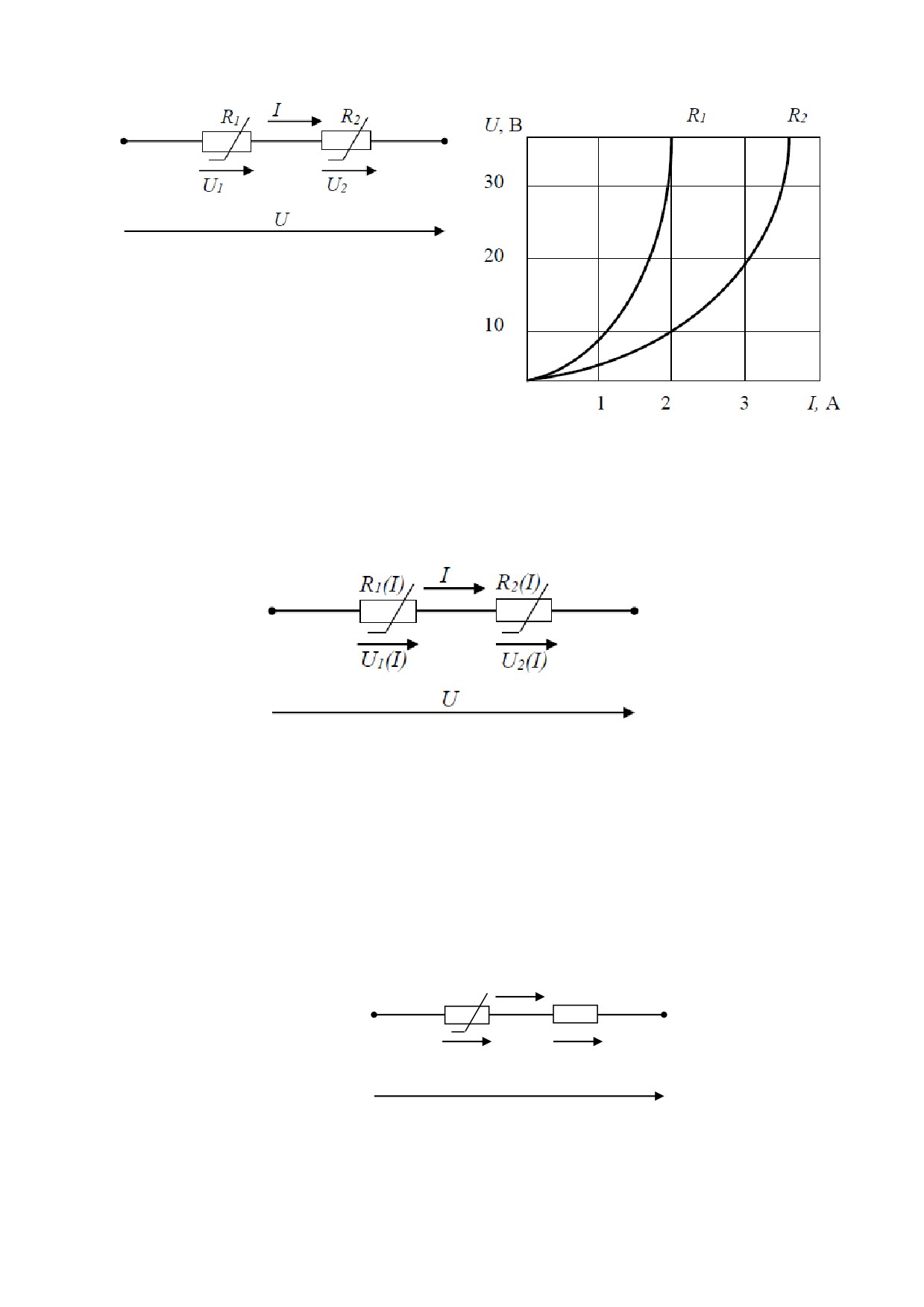

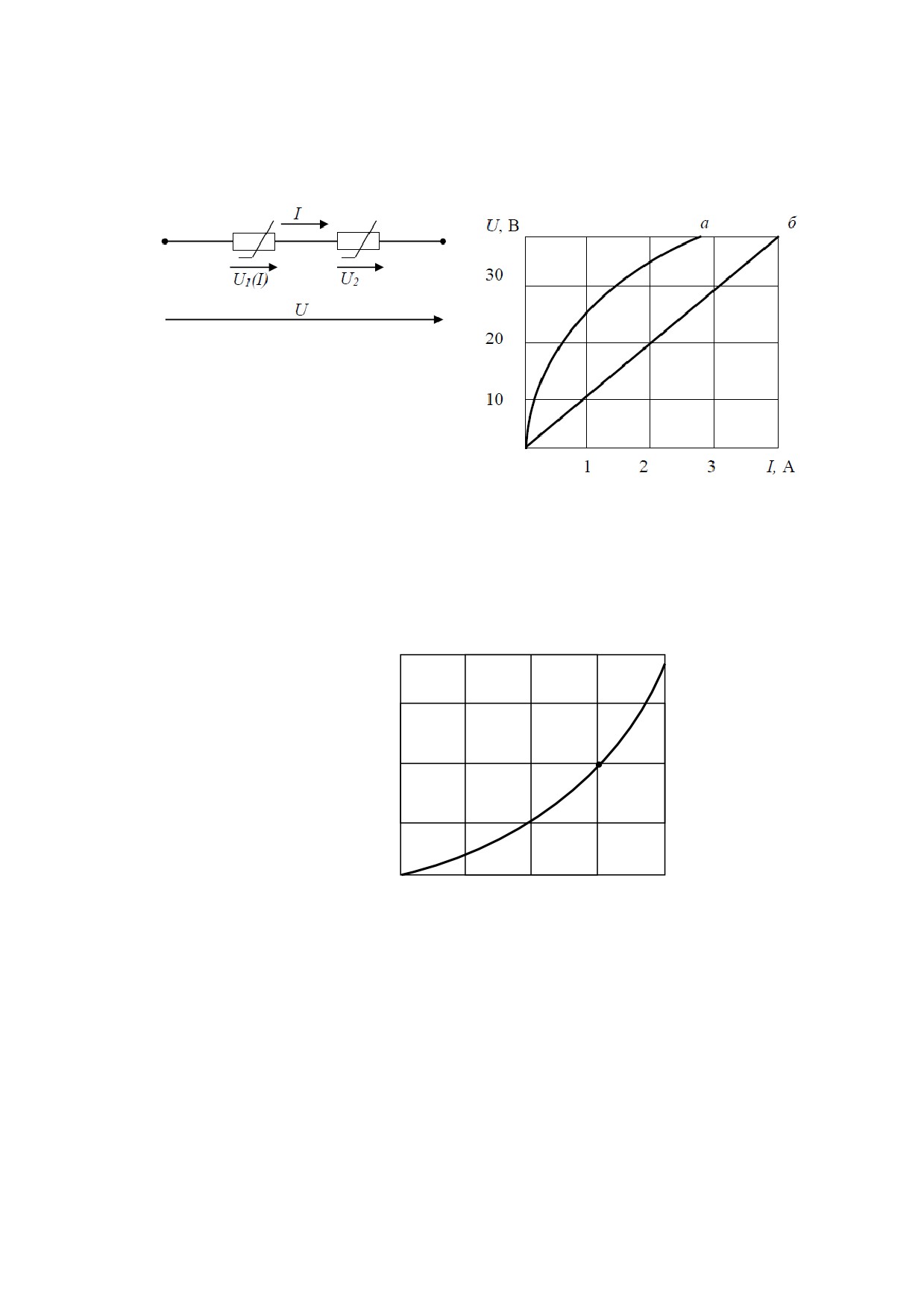

4.3. При последовательном соединении заданы вольт-амперные характеристики
нелинейных сопротивлений. При токе I 2 A напряжение U составит«
а) 20 В
б) 40 В
в) 30 В
г) 10 В

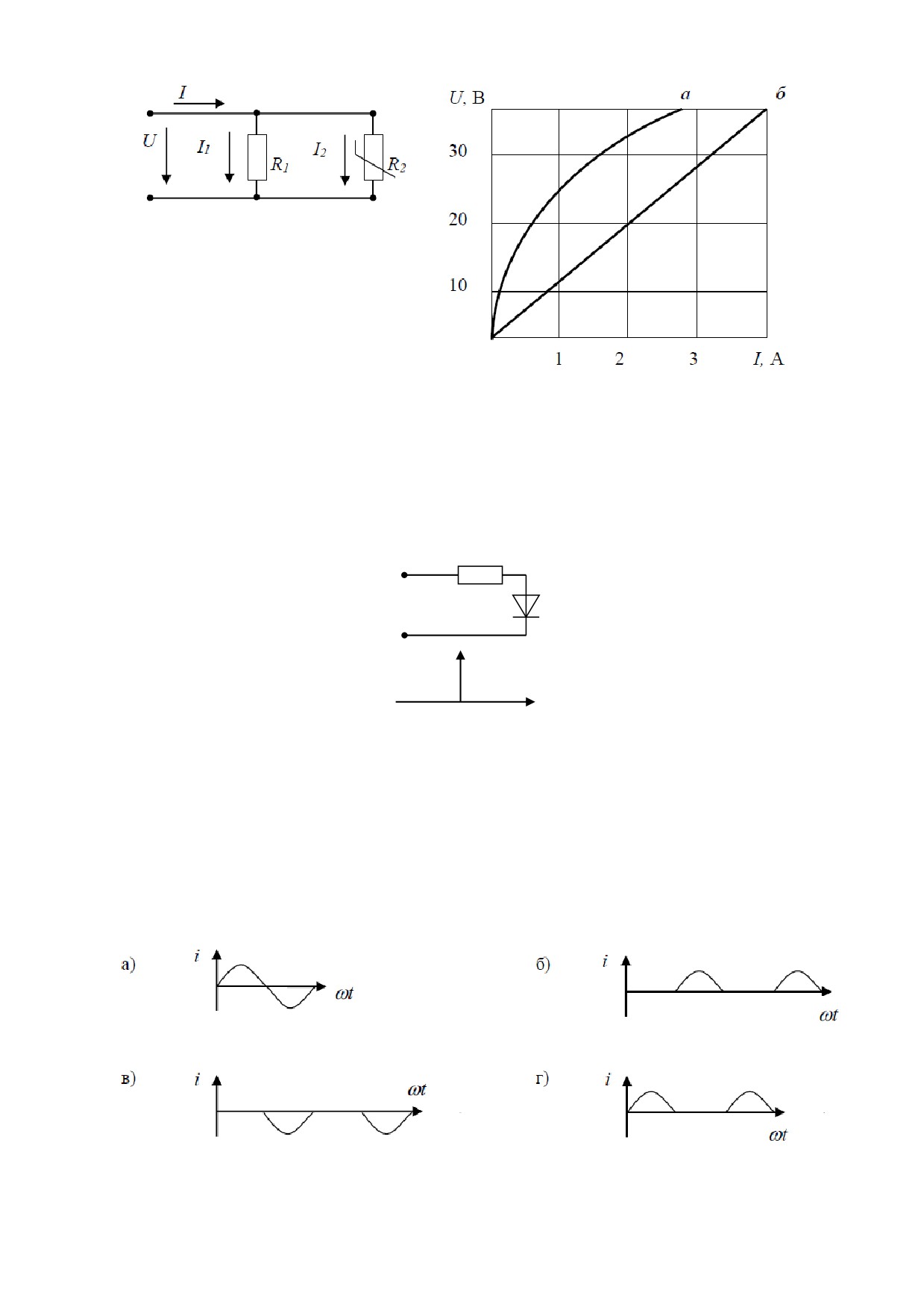

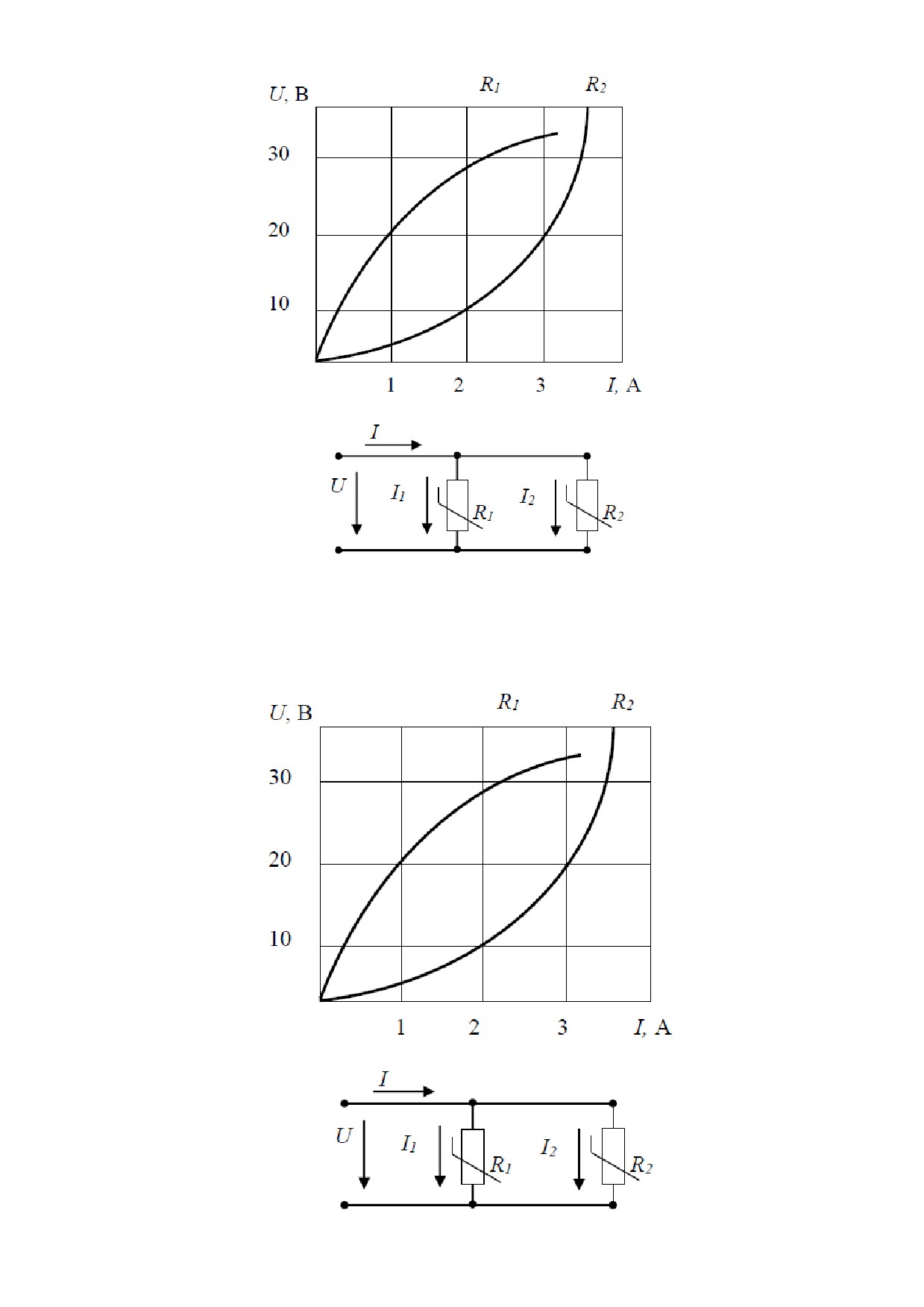

4.4. При параллельном соединении заданы вольт-амперные характеристики нелинейных
сопротивлений R1 и R2. При напряжении U 20B, сила тока I составит«
а)
3 А
б) 1 А
в) 4 А
г)
5 А
4.5. При параллельном соединении заданы вольт-амперные характеристики нелинейных
сопротивлений. Если ток
I
3A,то ток
I
составит«
2
1
а)
3 А
б) 1 А
в) 2 А
г)
4 А
4.6. При параллельном соединении линейного и нелинейного сопротивлений с
характеристиками а и б характеристика эквивалентного сопротивления пройдет«
а) между ними
б) ниже характеристики б
в) недостаточно данных
г) выше характеристики а

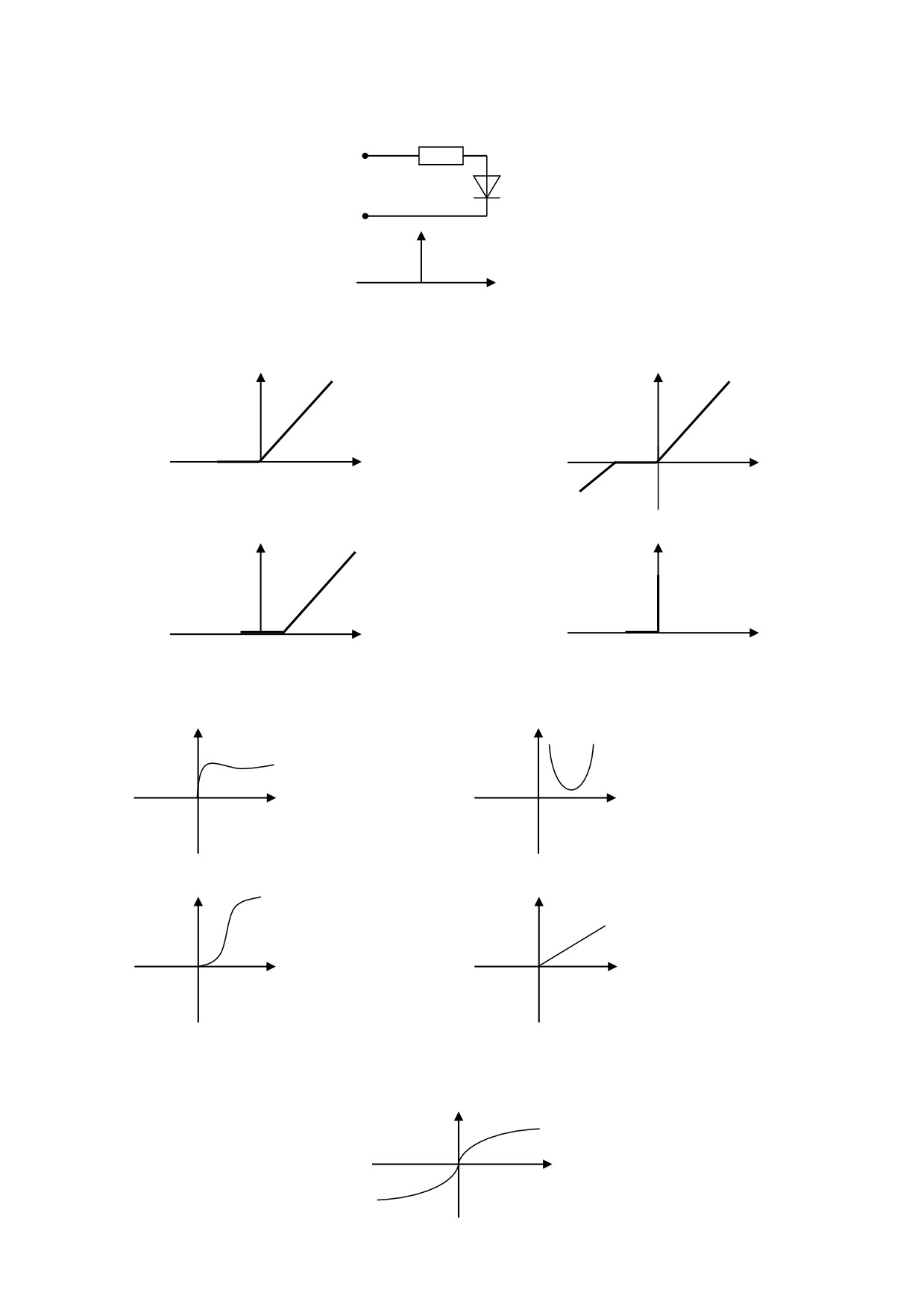

4.7. Если диод описывается идеальной вольт-амперной характеристикой,
R
VD
i
u
то график изменения тока от времени в ветви имеет вид«
i
i
4.8. Если диод описывается идеальной вольт-амперной характеристикой,
R
VD
i
u
то суммарная вольтамперная характеристика соединения имеет вид«
i
i
i
i
u
u
а)
б)
i
i
i
i
u
u
в)
г)
4.9. Для стабилизации тока используется нелинейный элемент с вольт-амперной
характеристикой, соответствующей рисунку«
а)
б)
I
I
U
U
в)
I
г)
I
U
U
4.10. При синусоидальном напряжении и заданной вольт-амперной характеристике
нелинейного элемента кривая тока содержит«
u
i
18
а) чётные гармоники и постоянную составляющую
б) чётные и нечётные гармоники
в) только нечётные гармоники
г) только чётные гармоники

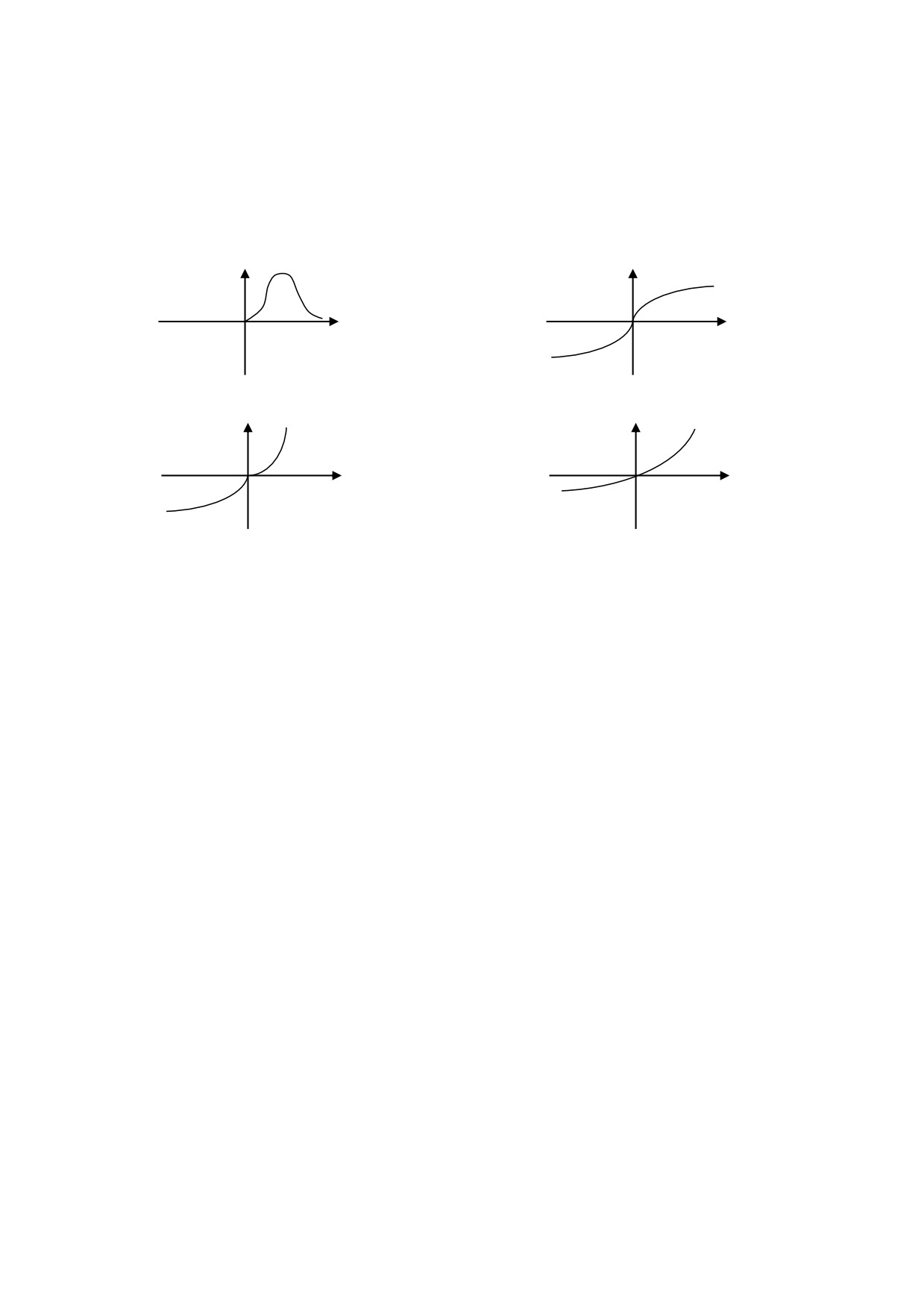

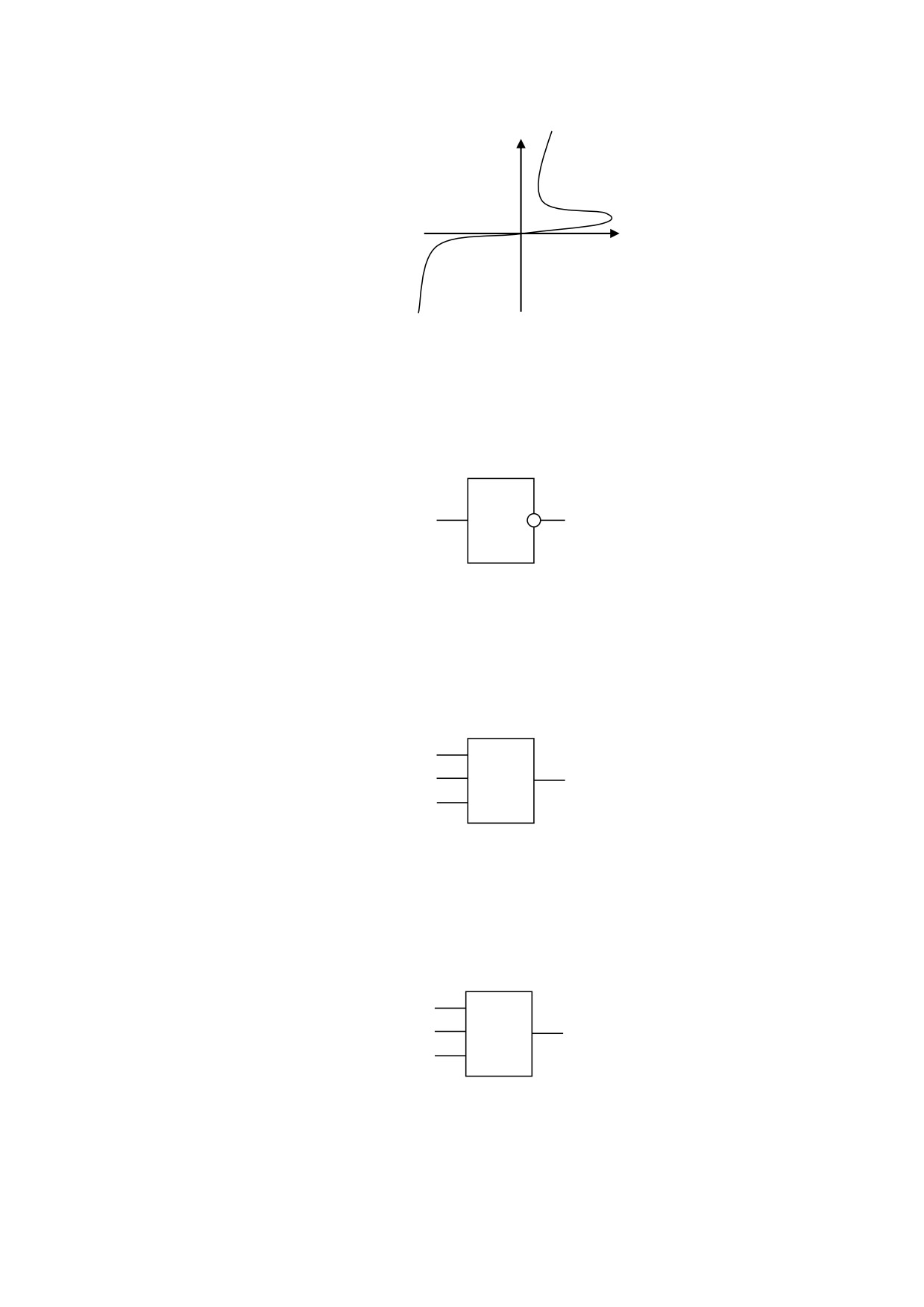

4.11. Динамическое сопротивление отрицательно на одном из участков характеристики,
соответствующей рисунку«
а)
б)
в)
г)
4.12. Если при токе I=5,25 А напряжение на нелинейном элементе U=105 В, а при
возрастании тока на I=0,5 А, напряжение будет равно115 В, то дифференциальное
сопротивление элемента составит«
а) -40 Ом
б) 20 Ом .
в) -20 Ом
г) 40 Ом
4.13. Вольт-амперные характеристики нелинейных элементов заменяют ломанной,
состоящей из отрезков прямых при расчёте«
а) методом гармонического баланса
б) методом кусочно-линейной аппроксимации
в) численным методом последовательных интервалов
г) графическим методом
4.14. Если сопротивление элемента зависит от тока или приложенного напряжения, то
такой элемент называется«
а) нелинейным
б) пассивным
в) линейным
г) активным
4.15. Электрическая цепь, у которой электрические напряжения и электрические токи
связаны друг с другом нелинейными зависимостями, называется
а) линейной электрической цепью
б) принципиальной схемой
в) нелинейной электрической цепью
г) схемой замещения
19
4.16. Статическое сопротивление нелинейного элемента при токе 2 А составит«
U, B
30
20
10
1
1,5
2
I, A
а)
15 Ом
б)
28 Ом
в) 32 Ом
г) 60 Ом
4.17. Если статическое сопротивление нелинейного элемента при напряжении U1= 150 В
равно 30 От, то сила тока I1 составит«
U, B
U1 =150
I1
I, A
а) 180 А
б) 0.2 А
в) 5 А
г) 4.5 кА
4.18. Если статическое сопротивление нелинейного элемента при токе I1= 0,3 А равно 10
Ом, то напряжение U1 составит«
U, B
U1
0,3
I, A
20
а) 0,03 В
б) 3 В
в) 10,3 В
г) 33,33 В
4.19. При последовательном соединении линейного и нелинейного сопротивлений с
характеристиками а и б характеристика эквивалентного сопротивления«
а) пройдёт между ними
б) пройдёт ниже характеристики б
в) совпадет с характеристикой а
г) пройдет выше характеристики а
4.20. При заданной вольт-амперной характеристике статическое сопротивление
нелинейного элемента в точке а составляет«
U, B
60
a
40
20
1
1,5
2
I, A
а) 20 Ом
б) 0,05
в) 2 Ом
г) 80 Ом
21
4.21. При последовательном соединении нелинейных сопротивлений с характеристиками
R1 и R2, характеристика эквивалентного сопротивления Rэ «
а) совпадет с кривой R2
б) пройдет ниже характеристики R2
в) пройдет между ними
г) пройдет выше характеристики R1
4.22. При последовательном соединении двух нелинейных элементов верно выражение«
а) U = U1(I)-U2(I)
б) I=U/R2(I)
в) I=U/R1(I)
г) U=U1(I)+U2(I)
4.23. При заданном соединении линейного и нелинейного элементов верно выражение«
I
R2(I)
R1
U2(I)
U1
U
а) I=U/R2(I)
б) I=U/R1
в) U=U1-U2(I)
г) U = U1+U2(I)
22
5. Закон Ома и его применение
Задания
5.1. Формула закона Ома для участка цепи, содержащего ЭДС, имеет вид«
5.2. Если сопротивления R1=R2=30 Ом, R3=R4=40 Ом, R5=20 Ом и ток I5 =2 А, тогда ток в
неразветвленной части цепи равен«
R3 I3
R1 I1
R4 I4
R2 I2
R5 I5
а) 2 A
б) 6 A
в) 8 А
г) 4 А
5.3. Если номинальный ток I=100 А, тогда номинальное напряжение U источника
напряжения с ЭДС Е=230 В и внутренним сопротивлением r = 0,1 Ом равно«
а)
200 В
б) 225 В
в)
230 В
г)
220 В
5.4. Задана цепь с ЭДС Е=60 В, внутренним сопротивлением источника ЭДС r = 5 Ом и
сопротивлением нагрузки Rн =25 Ом. Тогда напряжение на нагрузке будет равно«
а)
60 В
б) 70 В
в)
50 В
г)
55 В
5.5. Формула закона Ома для участка цепи, содержащего только приемники энергии, через
проводимость цепи g , имеет вид«
5.6. При неизменном сопротивлении участка цепи при увеличении тока падение
напряжения на данном участке«
а) не изменится
б) увеличится
в) будет равно нулю г) уменьшится
5.7. Единицей измерения сопротивления участка электрической цепи является«
а) Ом
б) Ампер
в) Ватт
г) Вольт
5.8. Единицей измерения силы тока в электрической цепи является«
а) Ватт
б) Вольт
в) Ампер
г) Ом
5.9. Если приложенное напряжение U= 20 В, а сила тока в цепи составляет 5 А, то
сопротивление на данном участке имеет величину«
R
a
b
I
U
а) 500 Ом
б) 0,25 Ом
в) 100 Ом
г) 4 Ом
5.10. Если Е= 10 В, Uab= 30 В, R =10 Ом, то ток I на участке электрической цепи равен«
E
I
R
a
b
Uab
а) 3 А
б) 2 А
в) 4 А
г) 1 А

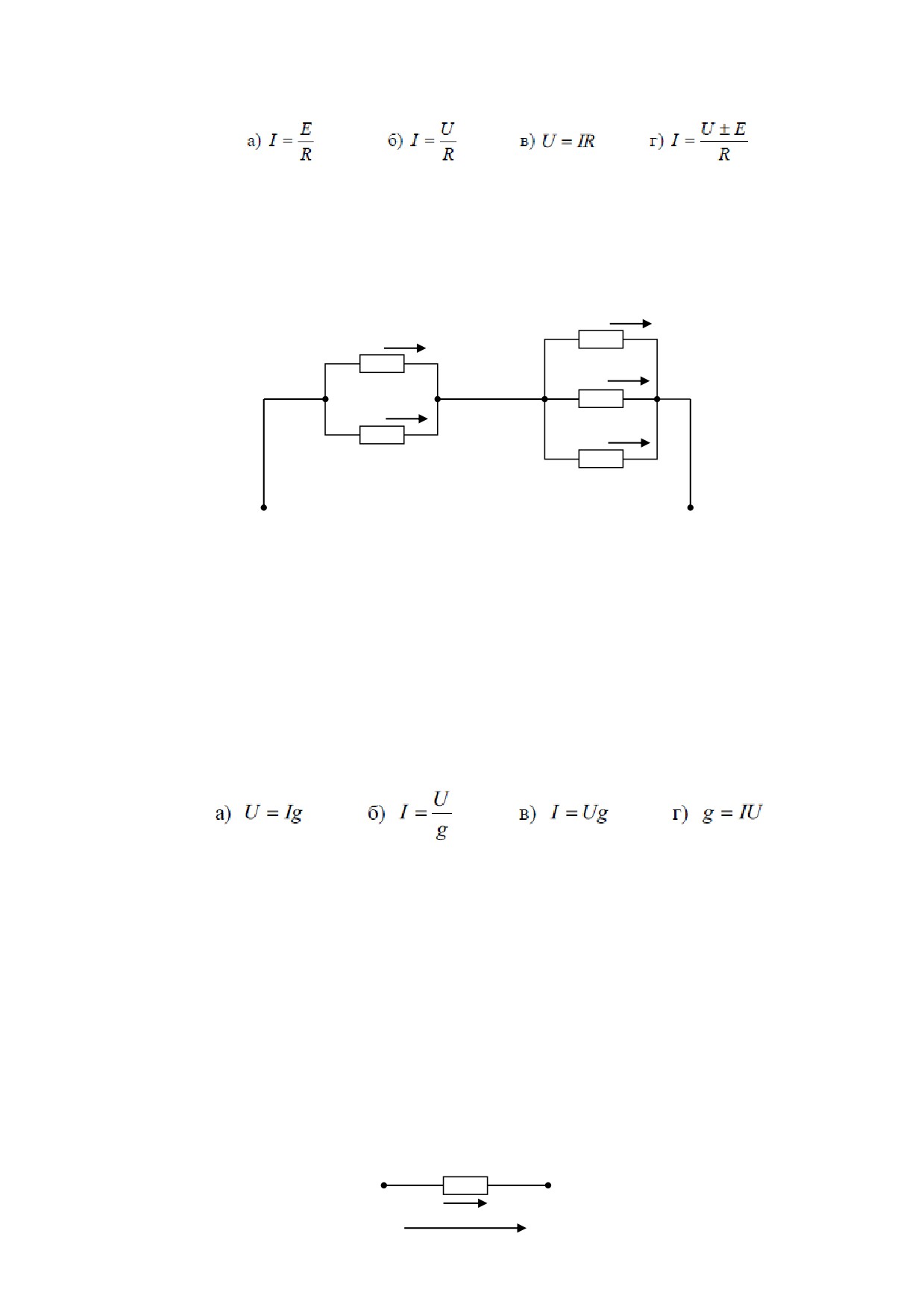

5.11. Если R1= 100 Ом, R2= 20 Ом, R3=200 Ом, то в резисторах будут наблюдаться
следующие токи:«
5.12. Составленное по закону Ома выражение для данного участка цепи имеет вид«
R
a
b
I
U
а) I= U/R
б) P= I²R
в) P= U²/R
г) I= UR
5.13. Ток I на участке цепи определяется выражением«
6. Законы Кирхгофа и их применение
Задания

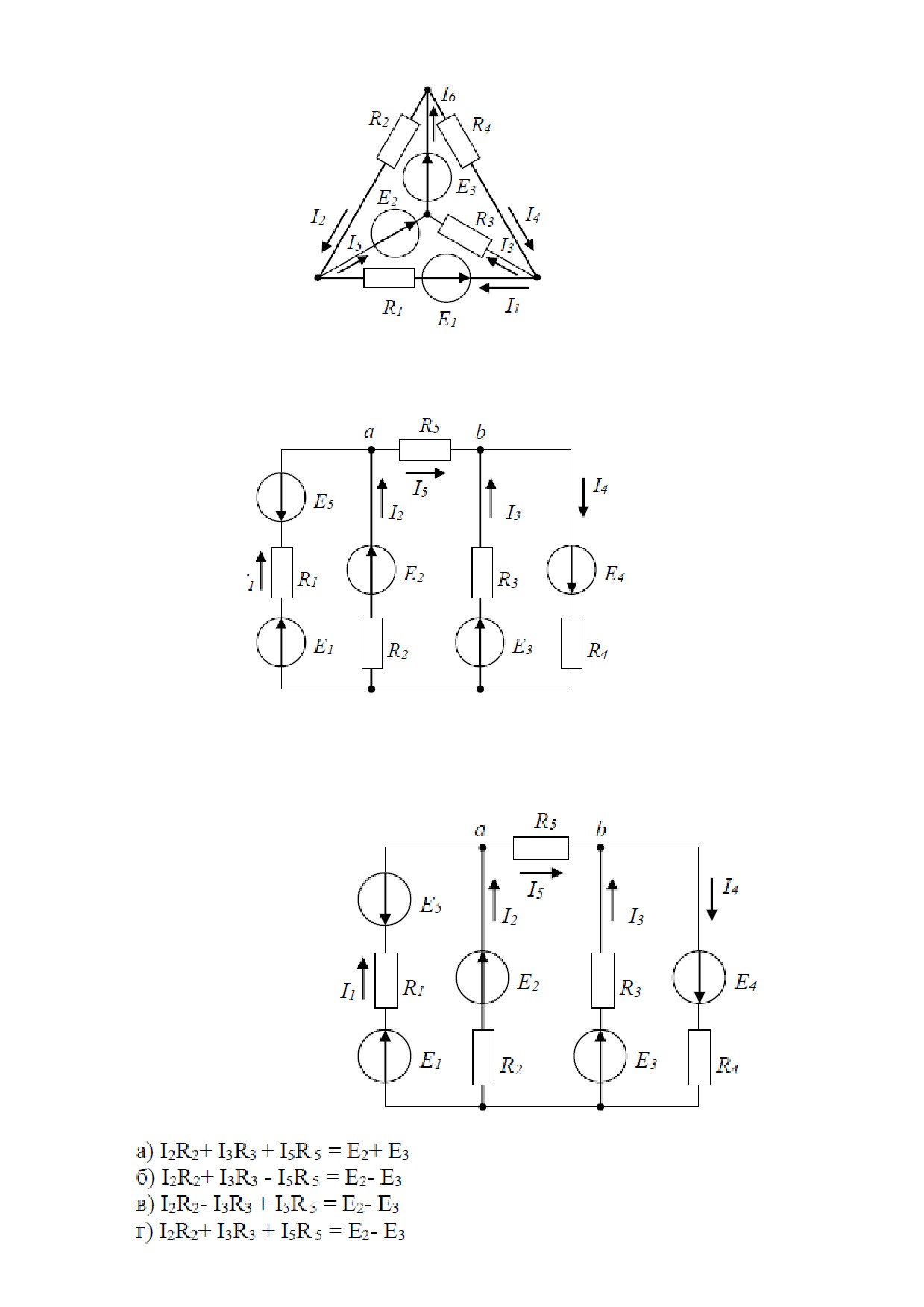

6.1. Число независимых уравнений, которое можно записать по первому закону Кирхгофа
для заданной схемы равно«
E2
I1
R2
I2
Б
Е1
R4
R7
I7
I4
R5
A
I6
I
5
E3
R1
R
3
R6
I3
Г
а) Пяти
б) Четырем
в) Трем
г) Двум
6.2. Для определения всех токов путем непосредственного применения законов Кирхгофа
необходимо записать столько уравнений, сколько ______ в схеме.
а) контуров
б) узлов
в) сопротивлений
г) ветвей

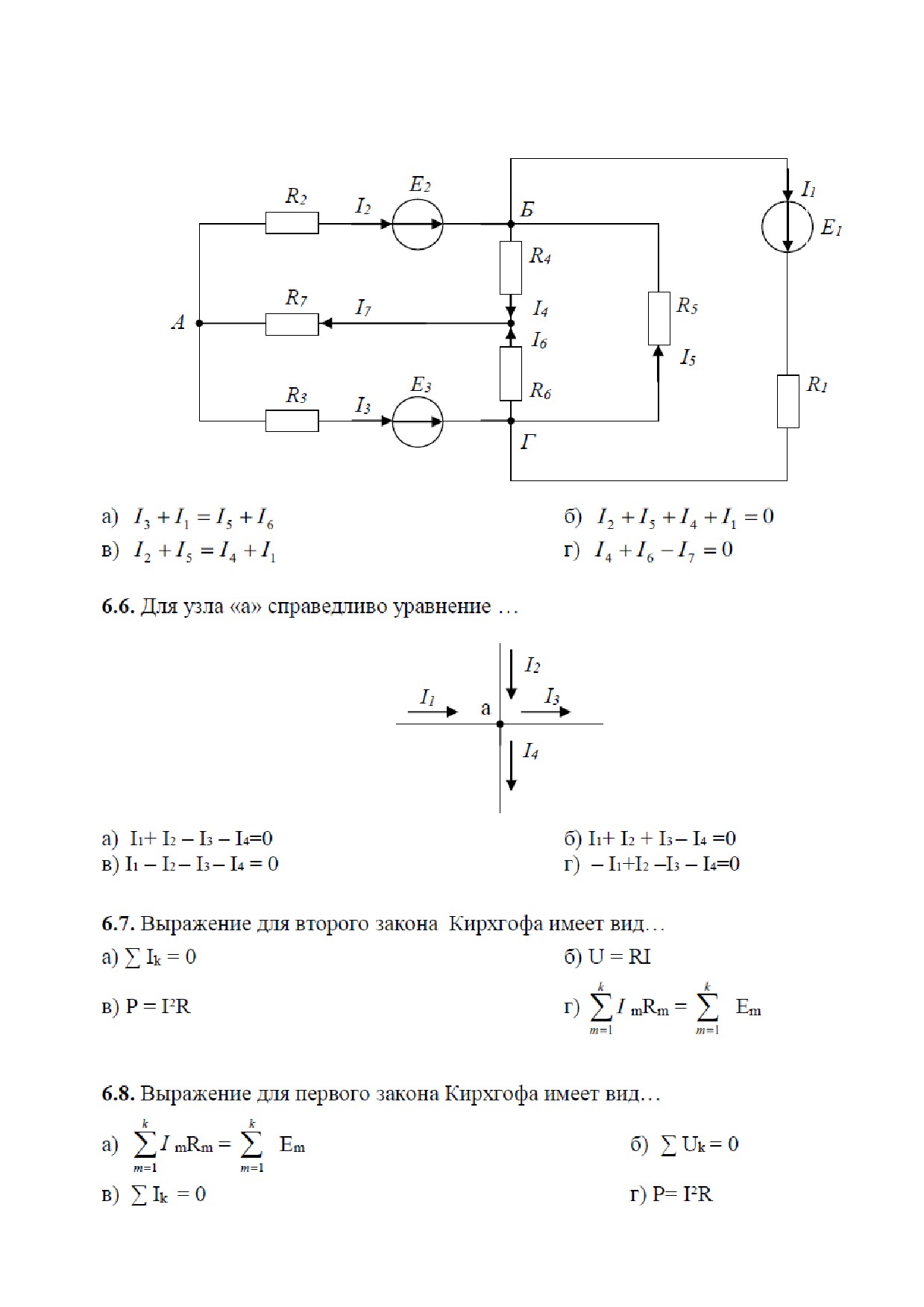

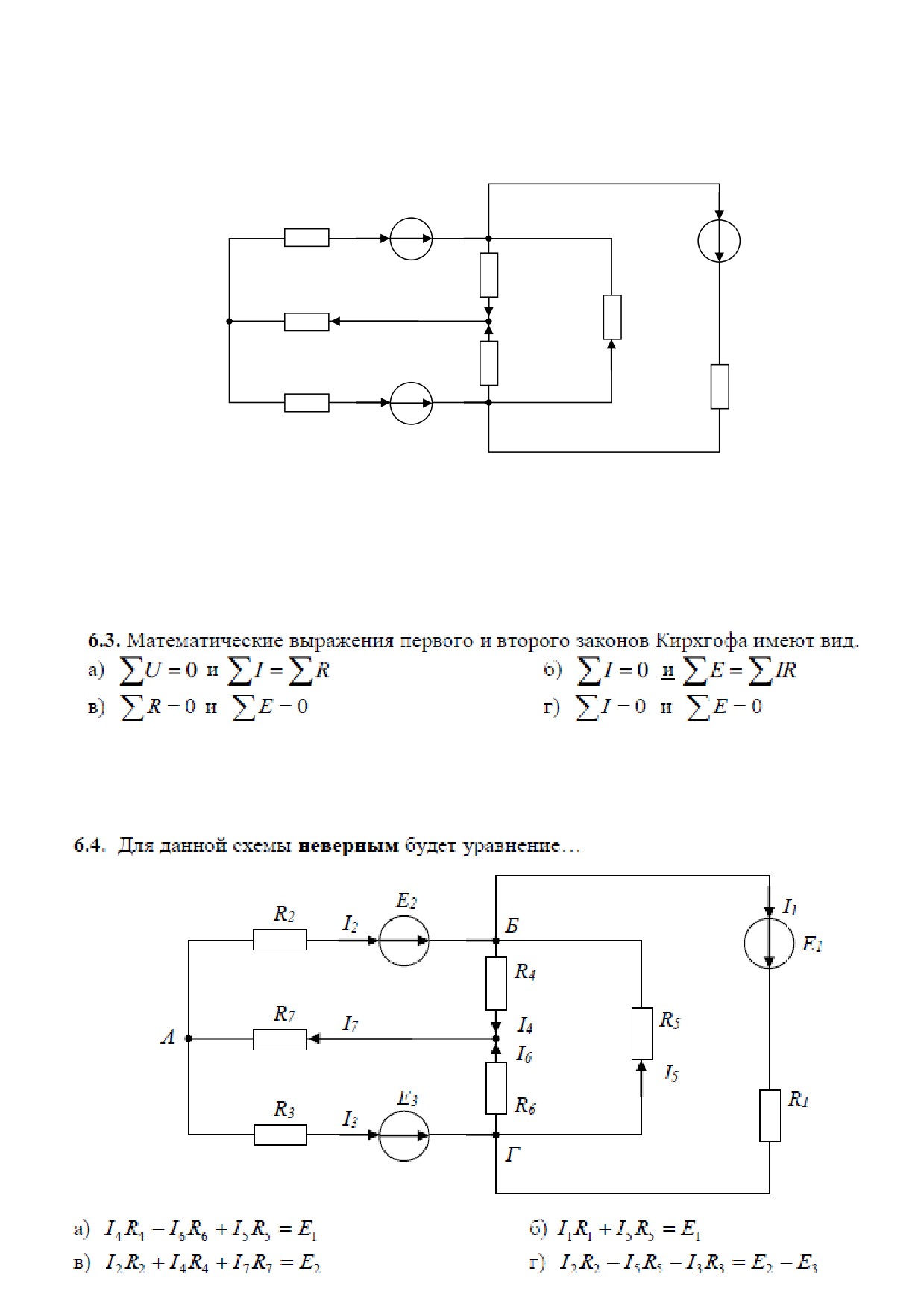

6.5. Для данной схемы неверным будет уравнение«
6.9. Количество независимых уравнений по первому закону Кирхгофа, необходимое для
расчета токов в ветвях составит«
а) три
б) четыре
в) два
г) шесть
6.10. Если токи в ветвях составляют I1= 2 A, I2 = 10 A, то ток I5 будет равен«
а) 12 А
б) 20 А
в) 8 А
г) 6 А
6.11. Для контура, содержащего ветви с R2, R3, R5, справедливо уравнение по второму
закону Кирхгофа...
6.12. Для узла «b» справедливо уравнение«
7. Источники вторичного электропитания
Задания
7.1. В схеме мостового выпрямителя неправильно включен диод«
VD1
VD2
Rн
VD3
VD4
а)
D
б) D2
в) D1
г) D4
3

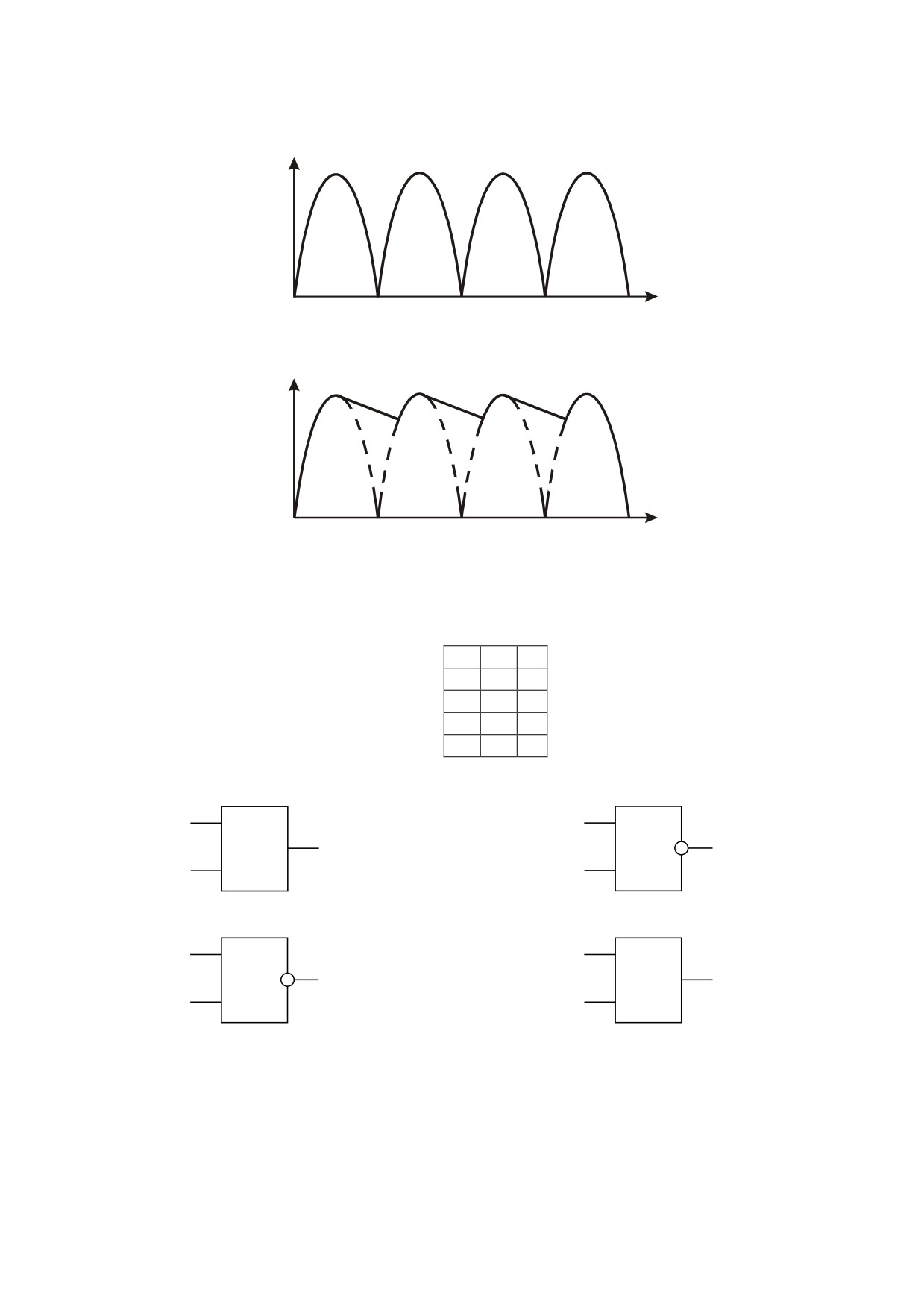

7.2. На рисунке изображена временная диаграмма напряжения на выходе выпрямителя«
u
t
а) двухполупериодного мостового
б) трёхфазного однополуперионого
в) однополупериодного
г) двухполупериодного с выводом средней точки обмотки трансформатора

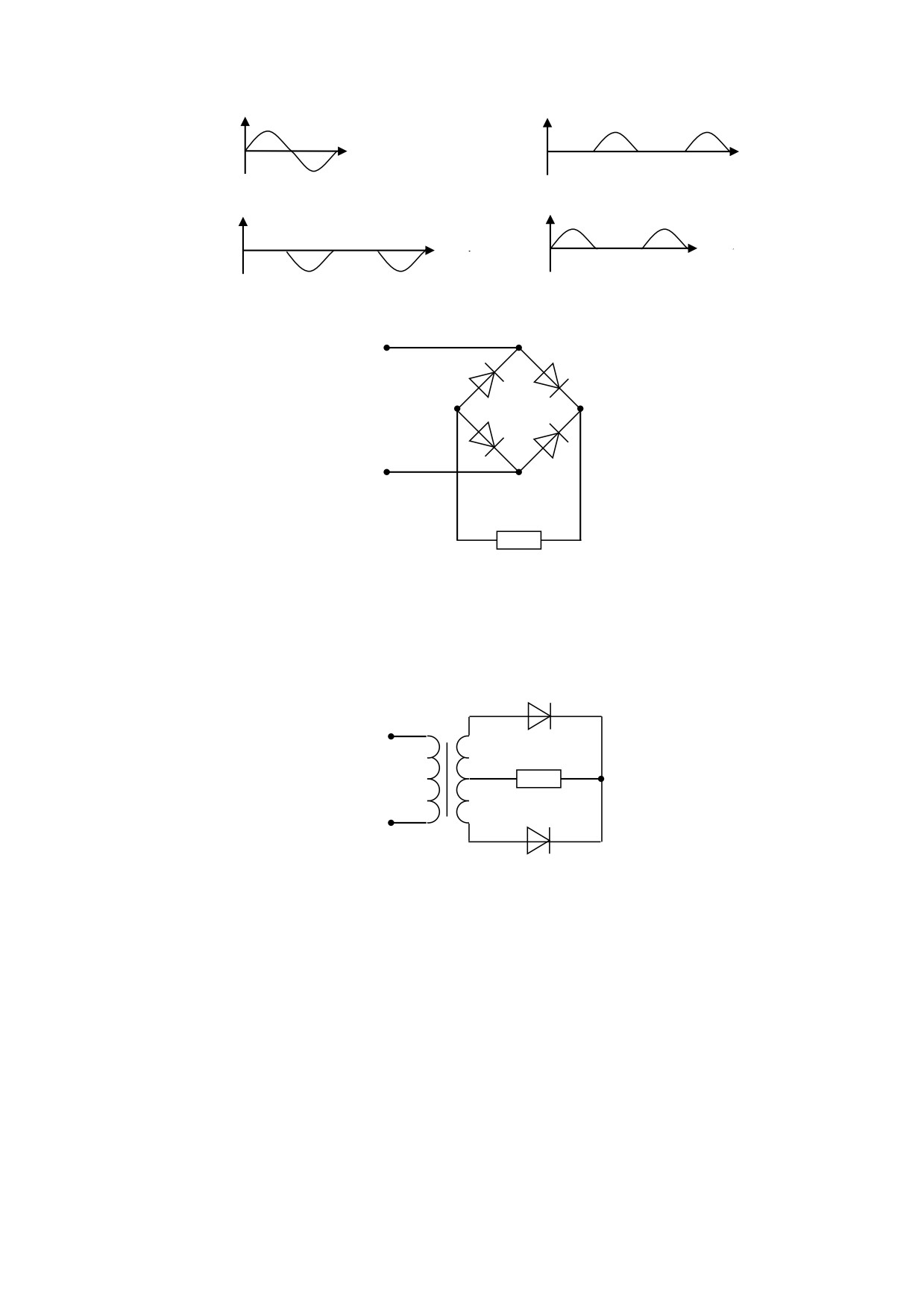

7.3. Если диод описывается идеальной вольт-амперной характеристикой,
R
i
VD
u
28
то график изменения тока от времени в ветви имеет вид«
i i
i
i
а)
б)
i
i
в)
г)
7.4. На рисунке изображена схема выпрямителя«
Rн
а) однополупериодного
б) двухполупериодного мостового
в) двухполупериодного с выводом средней точки обмотки трансформатора
г) трёхфазного однополупериодного
7.5. На рисунке изображена схема выпрямителя«
Rн
а) двухполупериодного с выводом средней точки обмотки трансформатора
б) двухполупериодного мостового
в) трёхфазного однополупериодного
г) однополупериодного
7.6. Основным назначением схемы выпрямления во вторичных источниках питания
является«
а) выпрямление входного напряжения
б) регулирование напряжения на нагрузке
в) уменьшение коэффициента пульсаций на нагрузке
г) стабилизации напряжения на нагрузке
7.7. Основным назначением параметрического стабилизатора напряжения во вторичных
источниках питания является«
а) уменьшение коэффициента пульсаций на нагрузке
б) создание пульсирующего напряжения
29
в) стабилизации напряжения на нагрузке
г) выпрямление входного напряжения
7.8. Приведены временные диаграммы напряжения на входе (а) и выходе устройства (б).
Данное устройство«
а)
б)
u
u
t
t
а) двухполупериодный мостовой выпрямитель
б) сглаживающий фильтр
в) трехфазный выпрямитель
г) стабилизатор напряжения

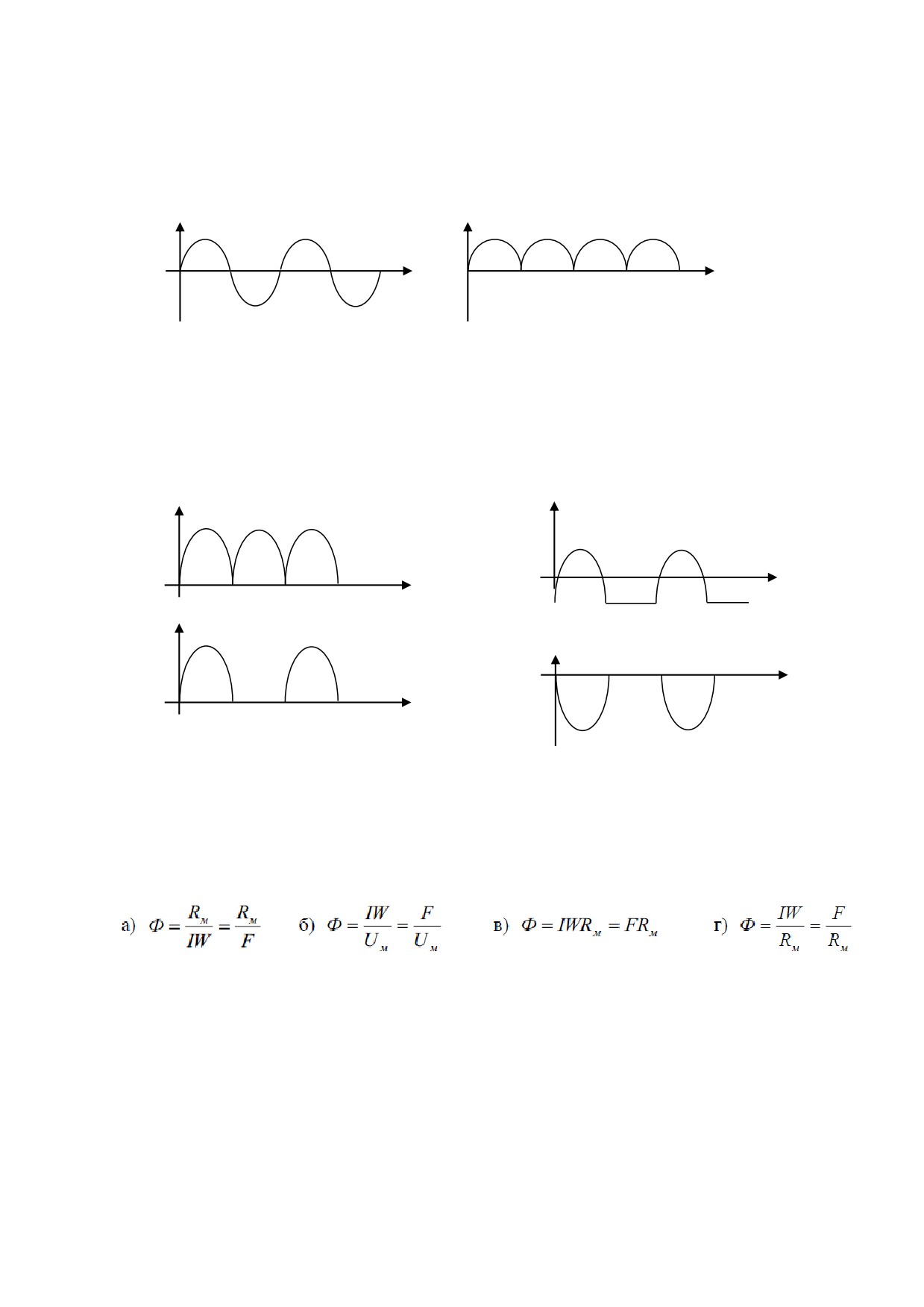

7.9. Двухполупериодной схеме выпрямления с выводом средней точки трансформатора
соответствует временная диаграмма напряжения«
а)
б)
u
u
t
t
u
в)
г)
u
t
t
8. Магнитные цепи
Задания
8.1. Законом Ома для магнитной цепи называют уравнение«
0
0
а)
0,005 Вб
б) 0,002 Вб
в) 0,0024 Вб
г)
0,0015 Вб

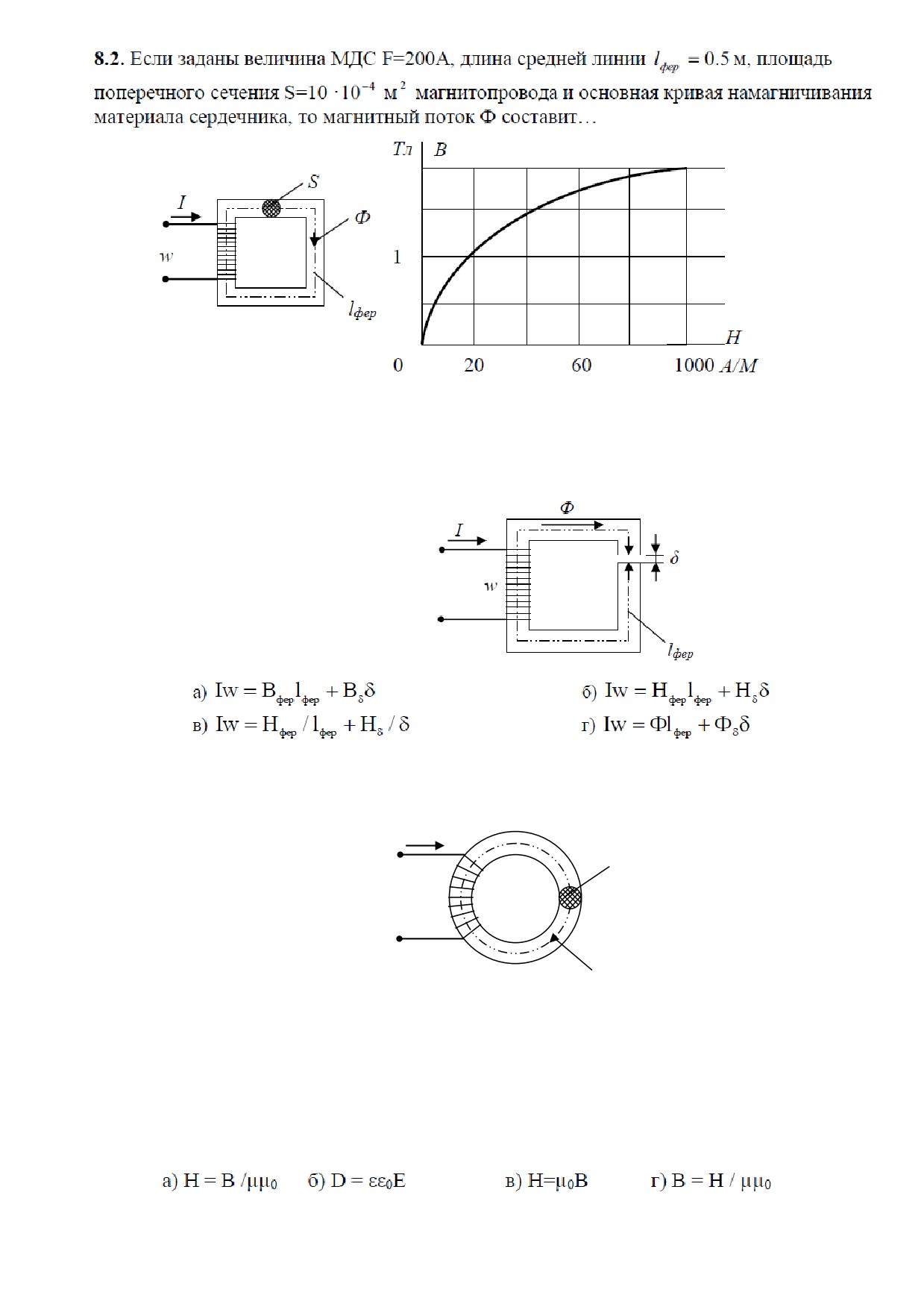

8.3. МДС вдоль приведённой магнитной цепи можно представить в виде«
8.4. Если при неизменном магнитном потоке увеличить площадь поперечного сечения S
магнитопровода, то магнитная индукция В«
I
S
w
Ф
а) не изменится
б) уменьшится
в) не хватает данных
г) увеличится
8.5. Напряженностью магнитного поля Н является величина«
а) 0,3 ·10-3Вб
б) 0,7 Тл
в) 800 А/м
г) 1,856 ·10-6 Гн/м
8.6. Напряженность магнитного поля связана с индукцией магнитного поля
соотношением«
8.7. При подключении катушки со стальным сердечником к источнику синусоидального
напряжения вследствие возникновения переменного магнитного потока магнитопровод«
а) намагничивается до насыщения
б) циклически перемагничивается
в) намагничивается до уровня остаточной намагниченности
г) размагничивается до нуля
8.8. Магнитная цепь, основной магнитный поток которой во всех сечениях одинаков,
называется«
а) симметричной б) несимметричной в) неразветвленной г) разветвленной
8.9. Магнитной индукцией В является величина«
а) 800 А/м
б) 0,7 Тл
в) 1,256 ·10-6 Гн/м г) 0,3 ·10-3 Вб
8.10. Единицей измерения магнитной индукции В является«
а) Гн/м
б) Тл
г) А/м
г) Вб
8.11. Величина магнитной проницаемости µа используется при описании«
а) электростатического поля
б) электрической цепи
в) магнитного поля
г) теплового поля
8.12. Величиной, имеющей размерность А/м, является«
а) магнитный поток Ф
б) напряженность магнитного поля Н
в) магнитная индукция В
г) напряженность электрического поля Е
8.13. Величиной, имеющей размерность Гн/м, является«
а) напряженность магнитного поля Н
б) абсолютная магнитная проницаемость µа
в) магнитная индукция В
г) магнитный поток Ф
8.14. Зависимость магнитной индукции В от напряженности магнитного поля Н
характеризуется гистерезисом, который проявляется«
а) в однозначности нелинейного соотношением между магнитной индукцией и
напряженностью магнитного поля
б) в линейности соотношения между магнитной индукцией и напряженностью
магнитного поля
в) в отставании изменения магнитной индукции от изменения напряженности
магнитного поля
г) в отставании изменения напряженности магнитного поля от изменения магнитной
индукции

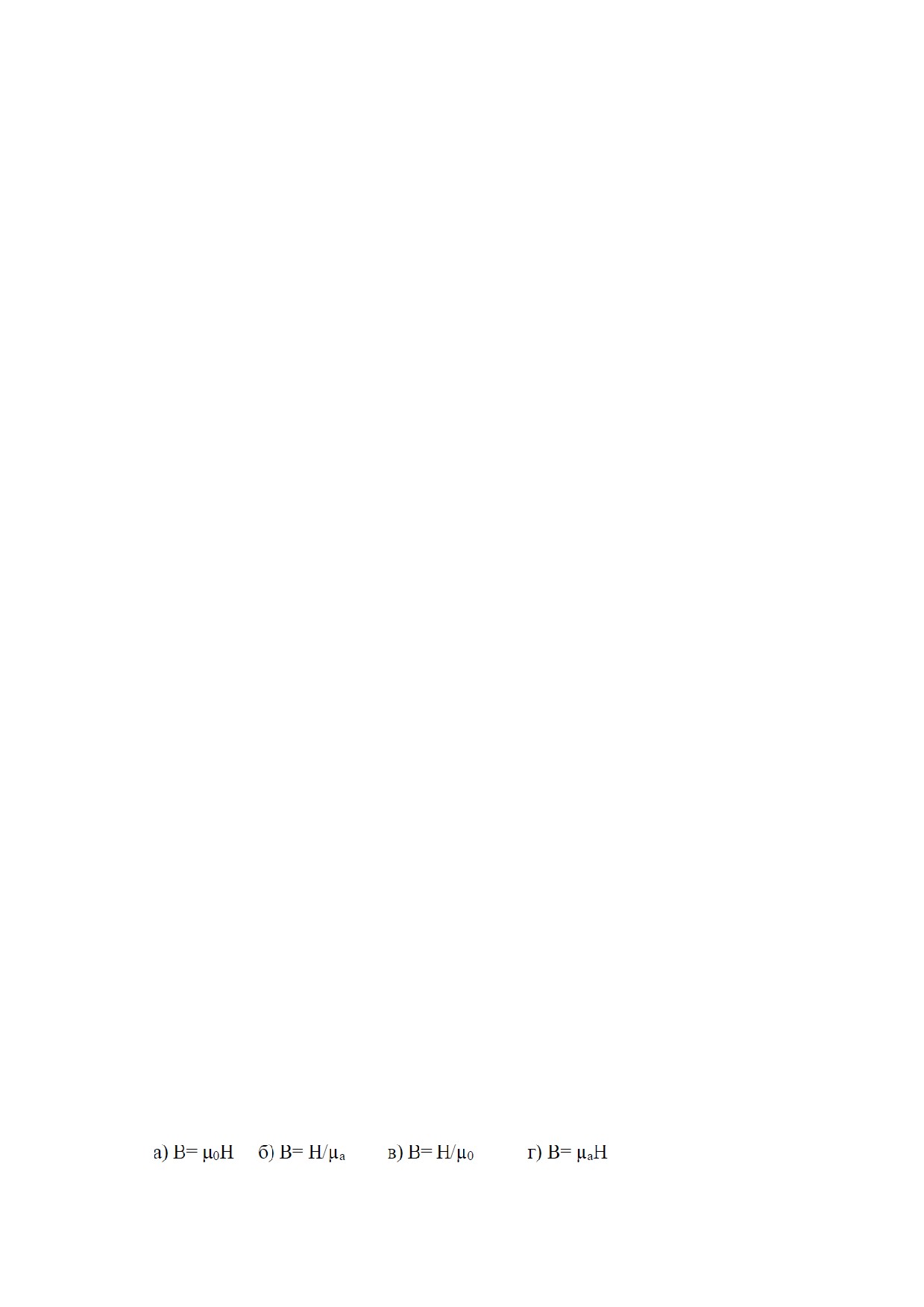

8.15. В ферромагнитных веществах магнитная индукция В и напряженность магнитного
поля Н связаны соотношением«

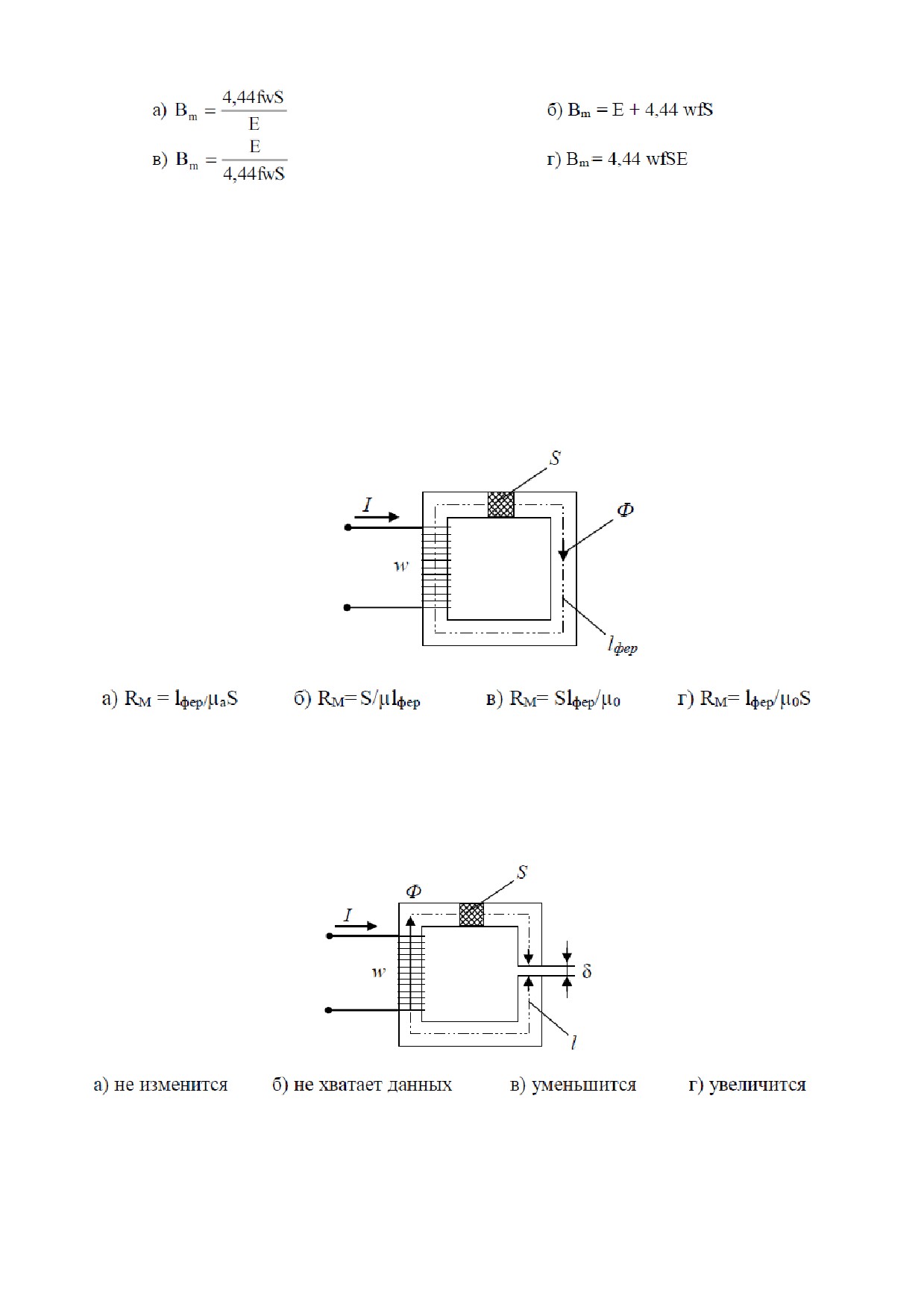

8.16. Если действующее значение ЭДС в катушке со стальным сердечником равно Е, то,
пренебрегая рассеянием и активным сопротивлением катушки, амплитуду магнитной
индукции Вm можно определить по выражению«
8.17. Если уменьшить амплитуду синусоидального напряжения Um на катушке со
стальным сердечником, то амплитуда магнитного потока«
а) не хватает данных
б) не изменится
в) увеличится
г) уменьшится
8.18. Если увеличить амплитуду синусоидального напряжения Um на катушке со
стальным сердечником (сердечник не насыщен), то амплитуда магнитного потока«
а) не хватает данных
б) не изменится
в) увеличится
г) уменьшится
8.19. Магнитное сопротивление цепи можно представить в виде«

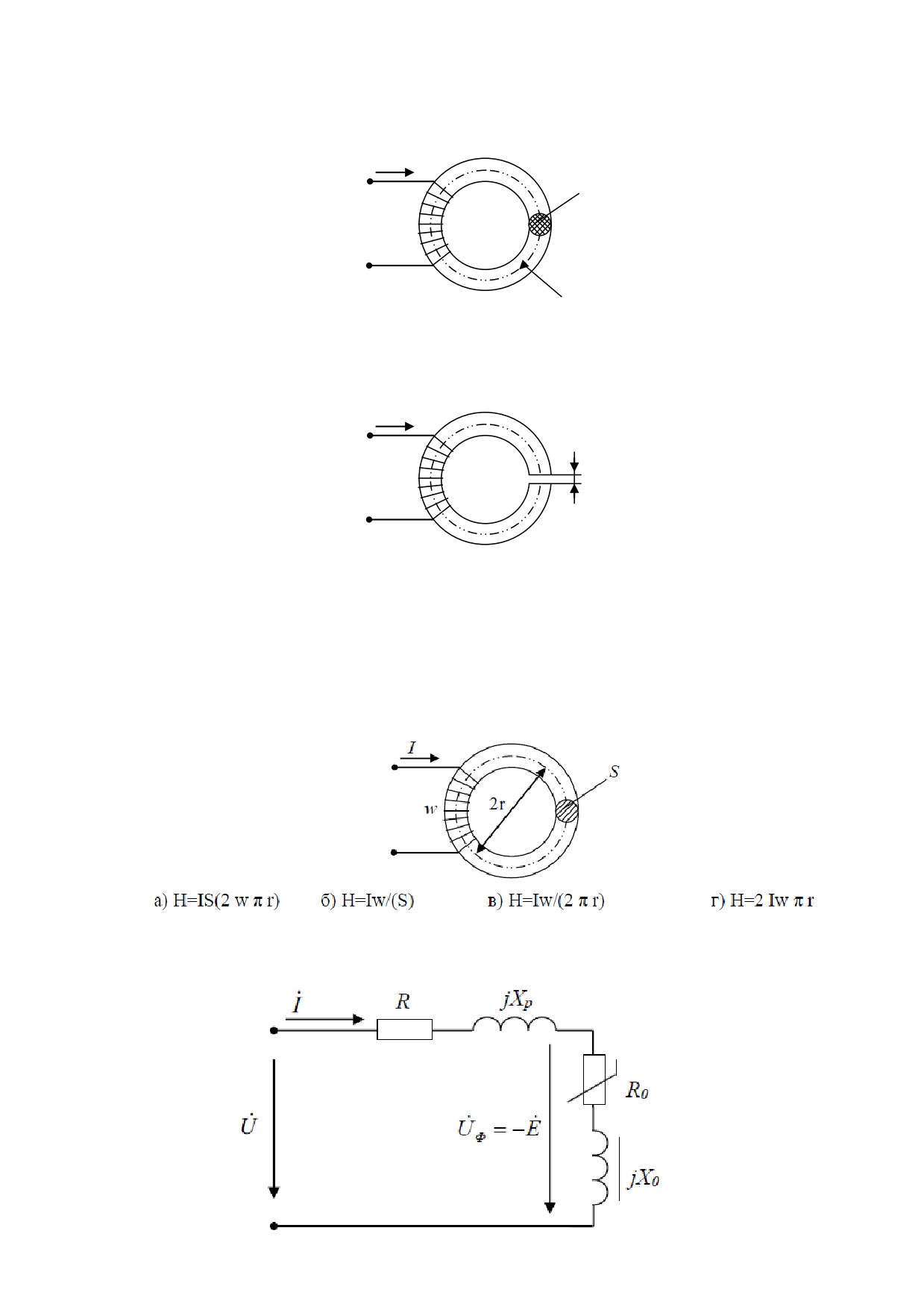

8.20. Если при неизменном токе I, числе витков w, площади S поперечного сечения и
длине l магнитопровода (сердечник не насыщен) уменьшить воздушный зазор δ, то
магнитный поток Ф«
8.21. Если при неизменном токе I, числе витков w и площади S поперечного сечения
уменьшить длину l магнитопровода (сердечник не насыщен), то магнитный поток Ф«
S
I
Ф
w
l
а) уменьшится
б) увеличится
в) не изменится
г) не хватает данных

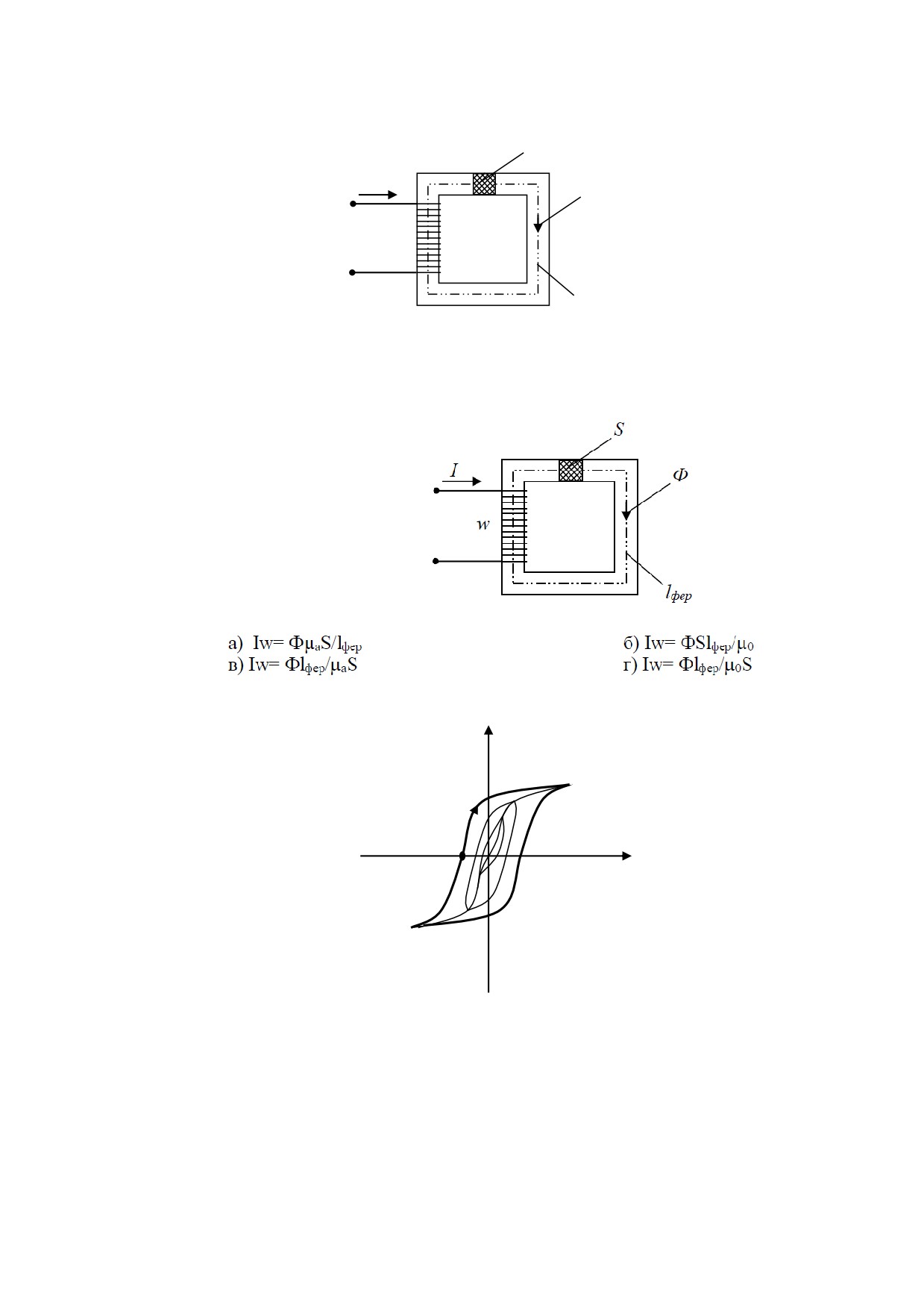

8.22. На приведенном рисунке магнитодвижущую силу Iw вдоль магнитной цепи можно
представить в виде«
8.23. Точка Вr предельной петли гистерезиса называется«
B
С
Br
Нc
H
A
а) магнитной проницаемостью
б) остаточной индукцией
в) индукцией насыщения
г) коэрцитивной силой
34
8.24. Если при неизменном числе витков w, площади поперечного сечения S и длине l
магнитопровода (сердечник не насыщен) увеличить ток I в обмотке, то магнитный поток
Ф«
I
S
w
Ф
а) увеличится
б) уменьшится
в) не хватает данных
г) не изменится
8.25. Приведенная магнитная цепь классифицируется как«
I
w
δ
а) разветвленная, неоднородная
б) неразветвленная, неоднородная
в) неразветвленная, однородная
г) разветвленная, однородная
8.26. Для приведенной магнитной цепи в виде тороида с постоянным поперечным
сечением S напряженность магнитного поля для средней силовой линии равна«
8.27. На эквивалентной последовательной схеме замещения катушки с ферромагнитным
сердечником потери в проводе катушки учитывает элемент«
а) R
б) Xp
в) X0
г) R0

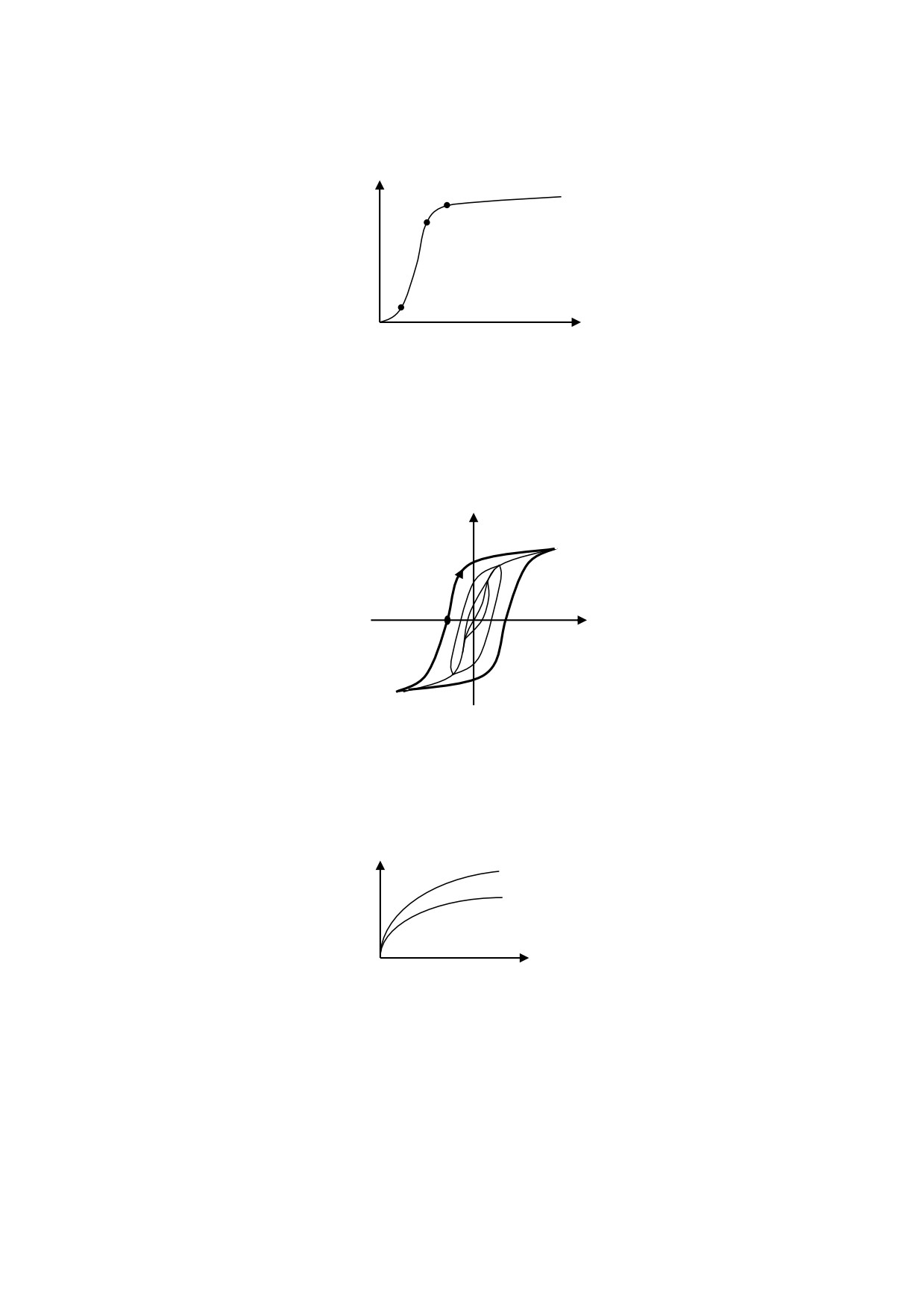

8.28. Отрезок а-б основной кривой намагничивания В(Н) соответствует«
г
B
в
б
а
0
H
а) участку начального намагничивания ферромагнетика
б) размагниченному состоянию ферромагнетика
в) участку насыщения ферромагнетика
г) участку интенсивного намагничивания ферромагнетика
8.29. Точка НС предельной петли гистерезиса называется«
B
С
Br
Bc
H
A
а) индукцией насыщения
б) магнитной проницаемостью
в) остаточной индукцией
г) коэрцитивной силой
8.30. Если при том же значении тока I магнитопровод, выполненный из стали с кривой
намагничивания А заменить на магнитопровод с кривой В, то магнитный поток Ф«
В
A
B
Н
а) не хватает данных
б) не изменится
в) уменьшится
г) увеличится
36
8.31. Соотношение между воздушными зазорами для трех магнитных характеристик
Ф=f(Iw) магнитной цепи«
Ф
l01
l02
l03
Iw
а) l01>l02=l03
б) l01<l02<l03
в) l01>l02>l03
г) l01=l02=l03
8.32. Если потери мощности в активном сопротивлении провода катушки со стальным
сердечником РR= 2Вт, потери мощности на гистерезис РГ= 12 Вт, на вихревые токи РВ= 20
Вт, то показание ваттметра составляет«
а) 14 Вт
б) 34 Вт
в) 32 Вт
г) 22 Вт
9. Машины постоянного тока
Задания
9.1. Правильное направление токов и ЭДС в двигателе постоянного тока показаны на
рисунке«

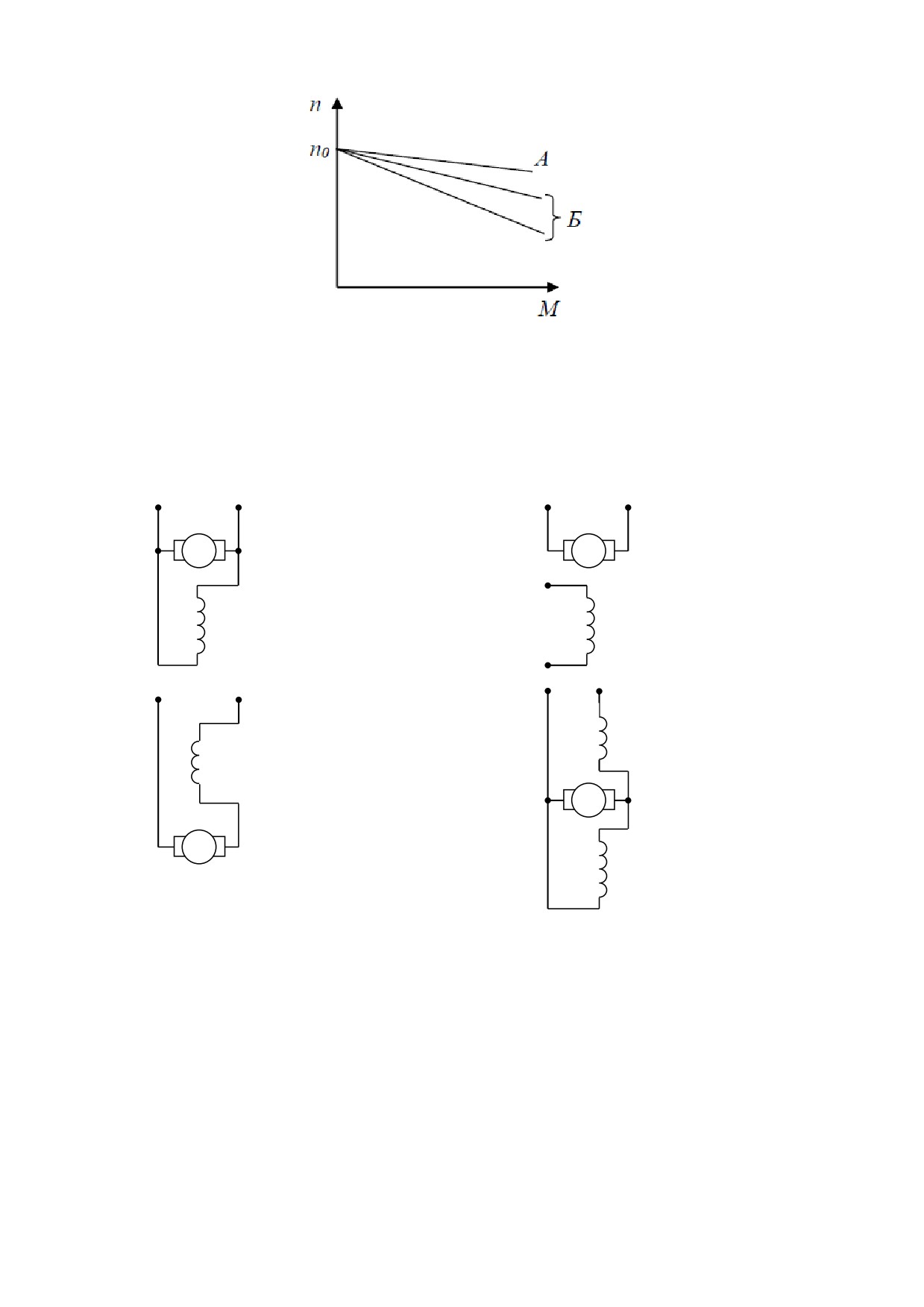

9.2. Если естественная механическая характеристика двигателя постоянного тока
параллельного возбуждения - прямая А, то группе искусственных характеристик Б
соответствует способ регулирования частоты вращения ротора«
а) Изменение напряжения, подводимого к якорю
б) Изменение магнитного потока
в) Изменение сопротивления в цепи якоря
г) Изменение сопротивления в цепи обмотки возбуждения

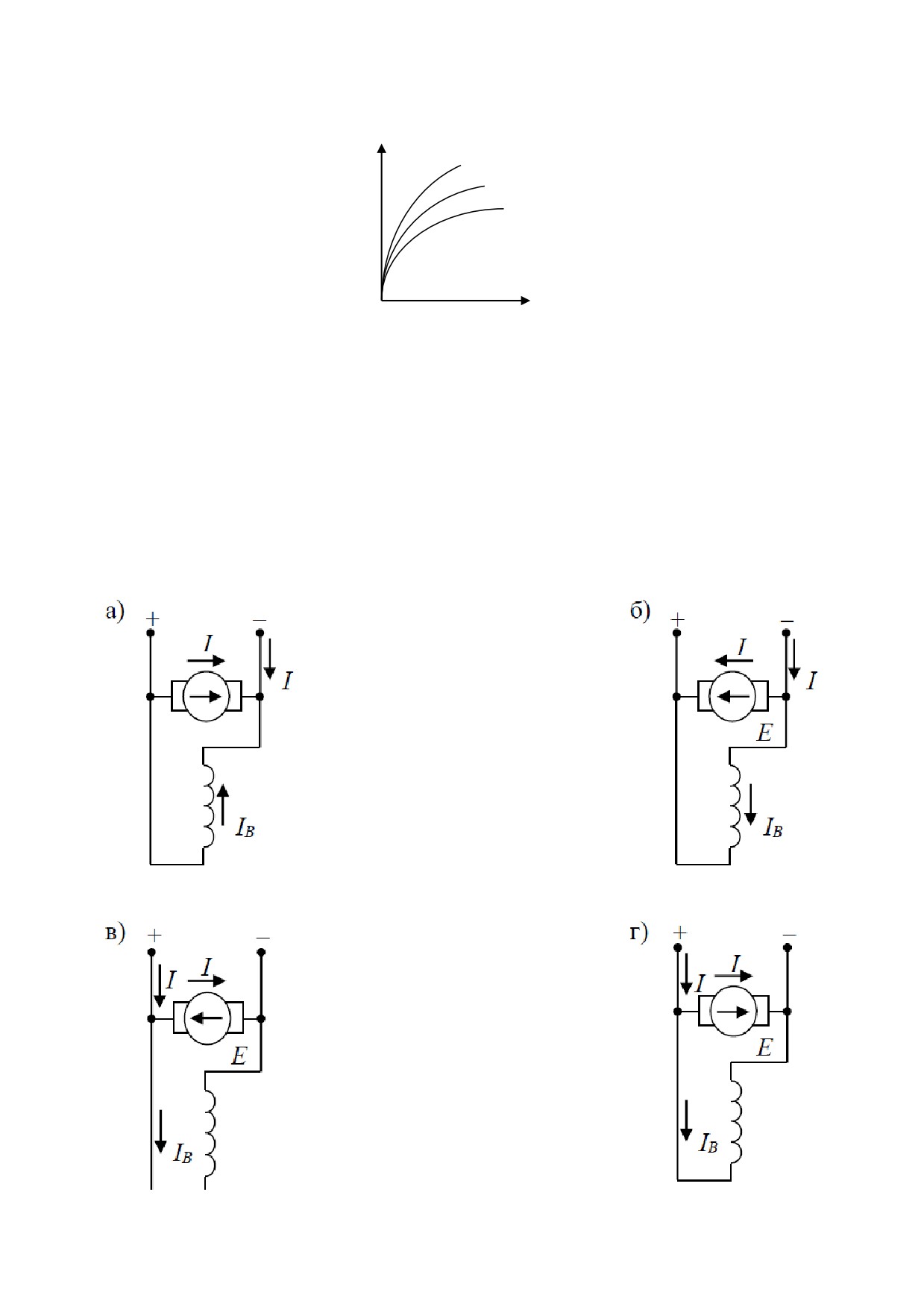

9.3. Двигатель с параллельным возбуждением представлен схемой«
а)
б)
в)
г)
38

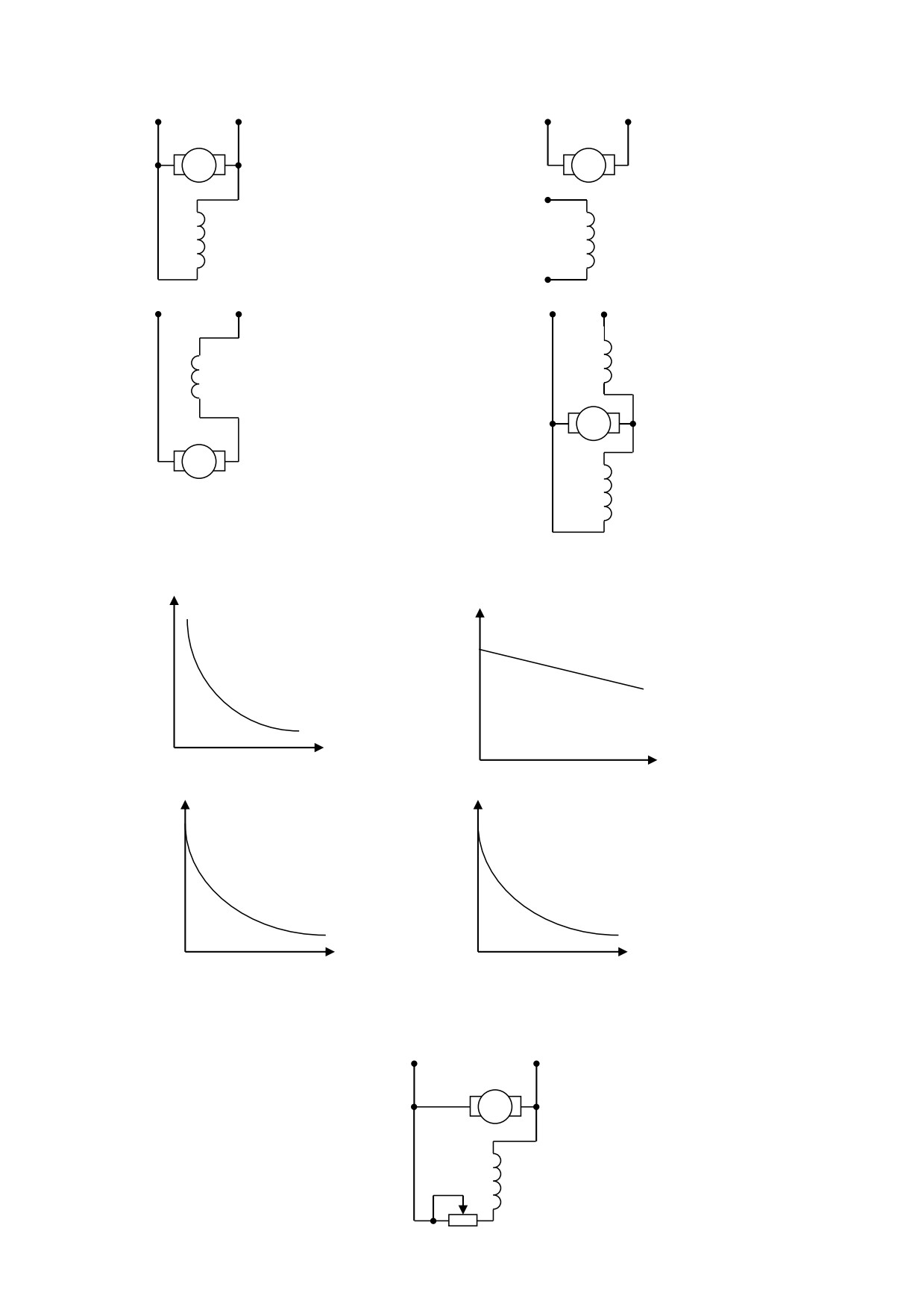

9.4. Генератор со смешанным возбуждением представлен схемой«
а)
б)
в)
г)
9.5. Двигателю постоянного тока с последовательным возбуждением принадлежит
механическая характеристика показанная на рисунке«
а)
б)
n
n
n0
M
M
в)
n
г)
n
n0
n0
M
M
9.6. В цепи возбуждения двигателя постоянного тока с параллельным возбуждением
устанавливается регулировочный реостат для«
Rдоб
39
а) изменения тока якоря
б) снижения потерь мощности при пуске
в) изменения нагрузки двигателя
г) уменьшения магнитного потока двигателя

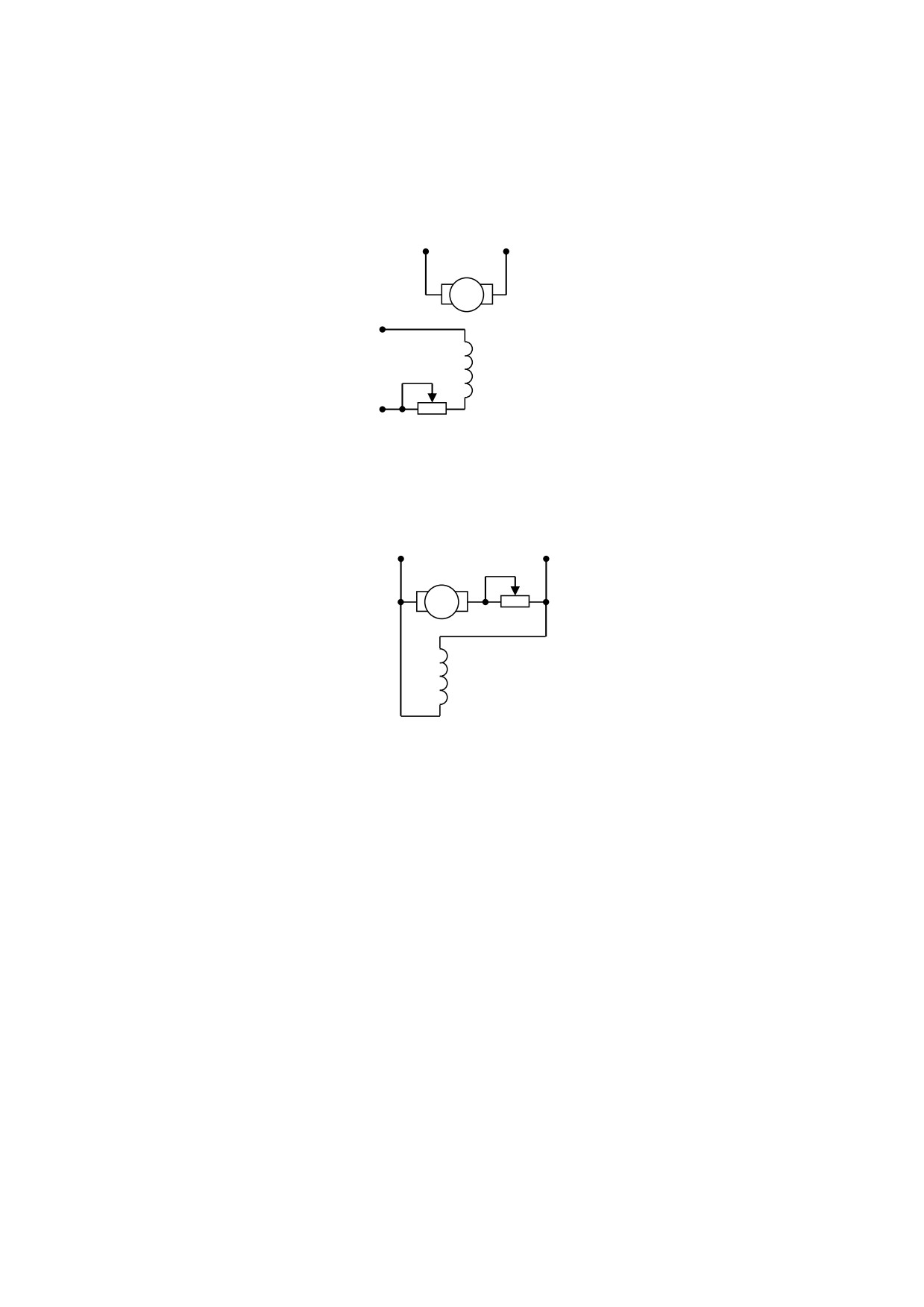

9.7. В цепи возбуждения двигателя постоянного тока с независимым возбуждением
устанавливается регулировочный реостат для«
Rдоб
а) изменения нагрузки двигателя
б) снижения потерь мощности при пуске
в) изменения тока якоря
г) уменьшения магнитного потока двигателя
9.8. В цепи обмотки якоря двигателя постоянного тока с параллельным возбуждением
устанавливается пусковой реостат для«
Rдоб
а) увеличения потока возбуждения
б) уменьшения потока возбуждения
в) увеличения частоты вращения
г) уменьшения пускового тока
9.9. Основной магнитный поток машин постоянного тока регулируется изменением«
а) тока возбуждения
б) полярности
в) тока якоря
г) сопротивления в цепи якоря
40

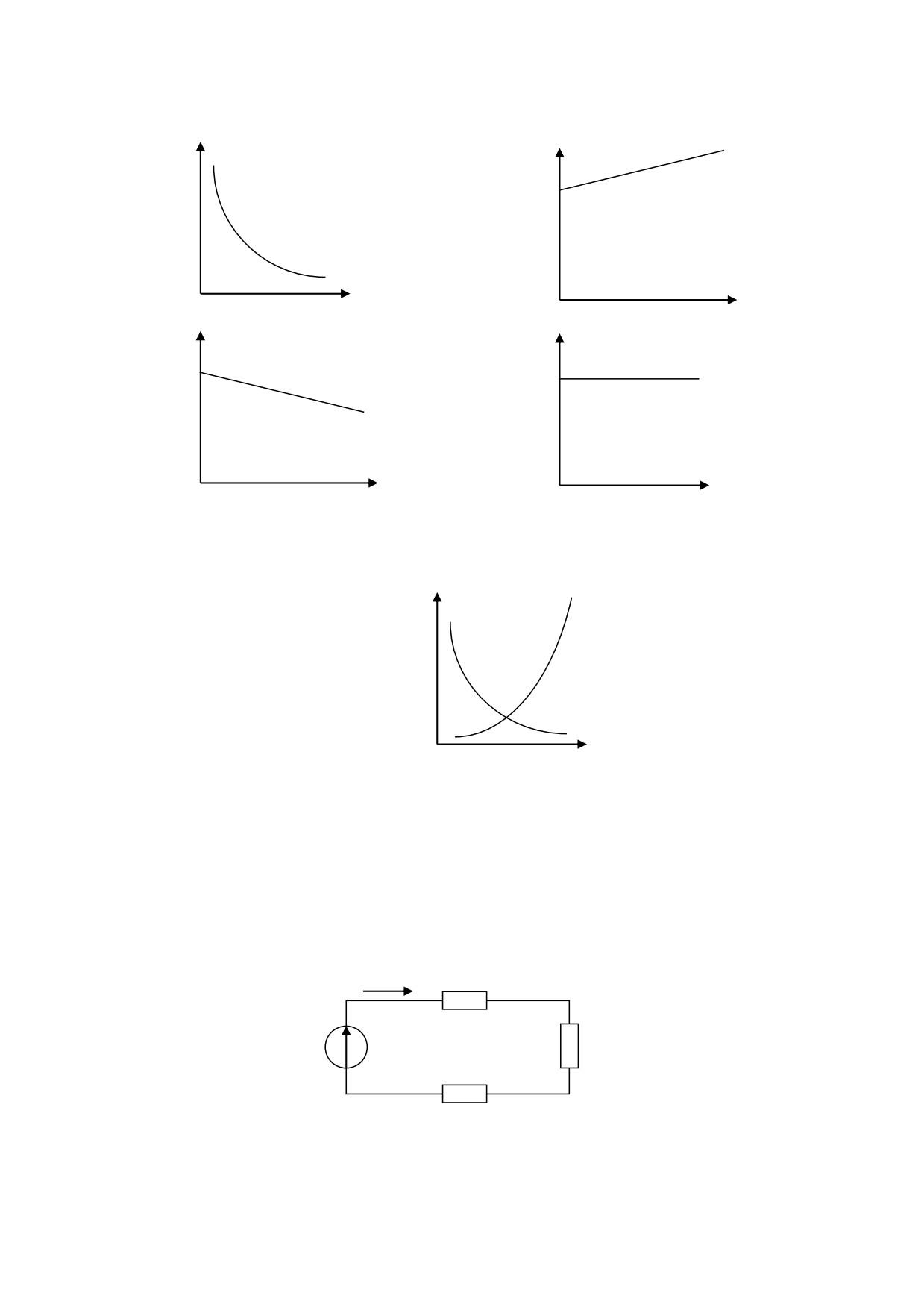

9.10. Двигателю с параллельным возбуждением принадлежит механическая
характеристика«
а)
б)
n
n
n0
M
M
в)
n
г)
n
n0
M
M
9.11. Представленные характеристики относятся к двигателю постоянного тока«
M
M
n
n
0
P2
а) с независимым возбуждением
б) со смешанным возбуждением
в) с последовательным возбуждением
г) с параллельным возбуждением
10. Мощность цепи постоянного тока
Задания
10.1. В цепи известны сопротивления R1= 20 Ом, R2= 30 Ом, ЭДС источника E=120 В и
мощность Р=120 Вт всей цепи. Мощность P2 второго резистора будет равна«
I
R1
E
R3
R2
а) 30 Вт
б) 125 Вт
в)
25 Вт
г)
80 Вт
41
10.2. В цепи известны сопротивления R1= 10 Ом, R2= 20 Ом, напряжение U=100 В и
мощность Р=200 Вт всей цепи. Мощность Р2 второго резистора будет равна«
R1
R2
R3
I
а)
30 Вт
б) 25 Вт
в)
80 Вт
г)
125 Вт

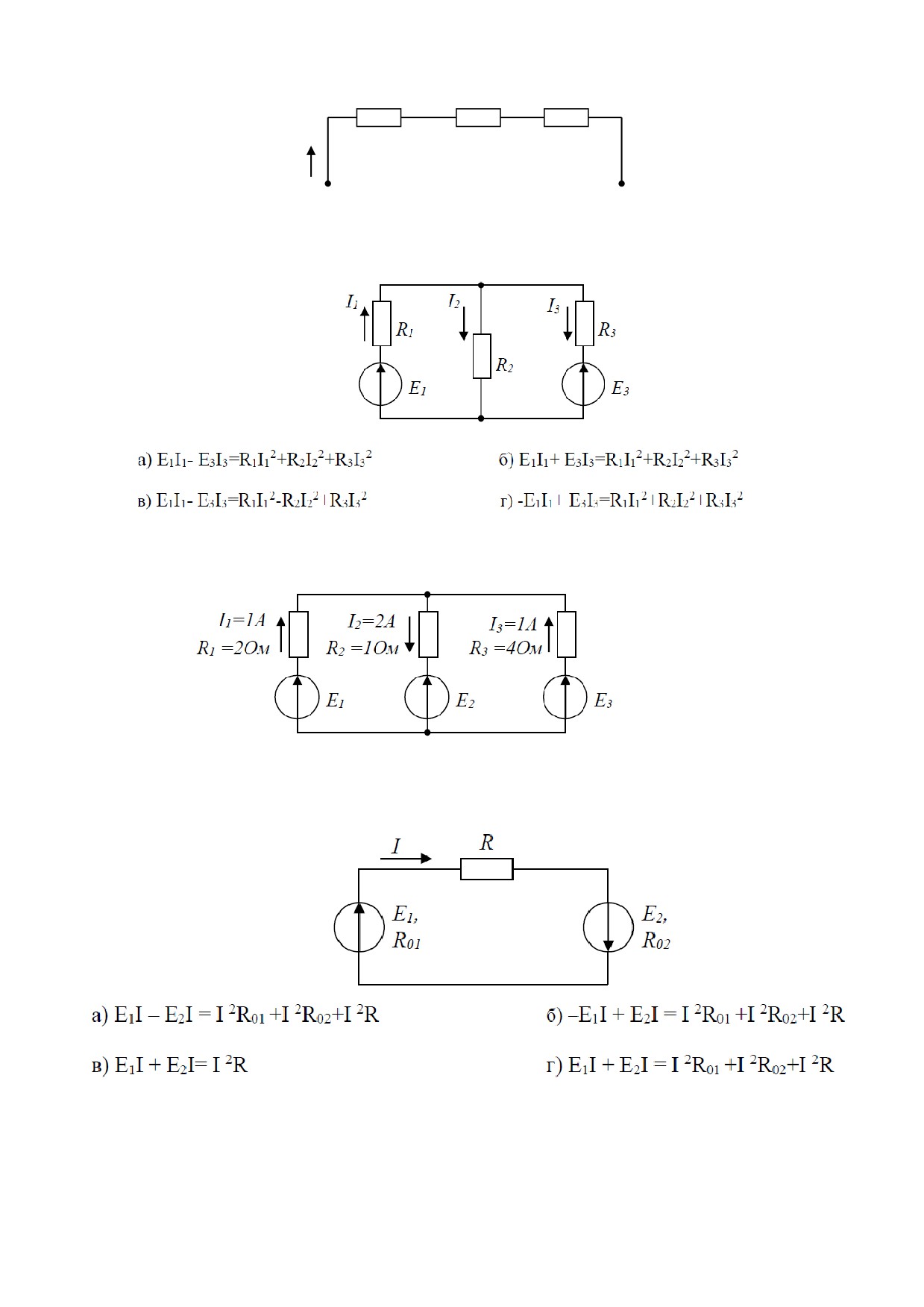

10.3. Уравнение баланса мощностей представлено выражением«

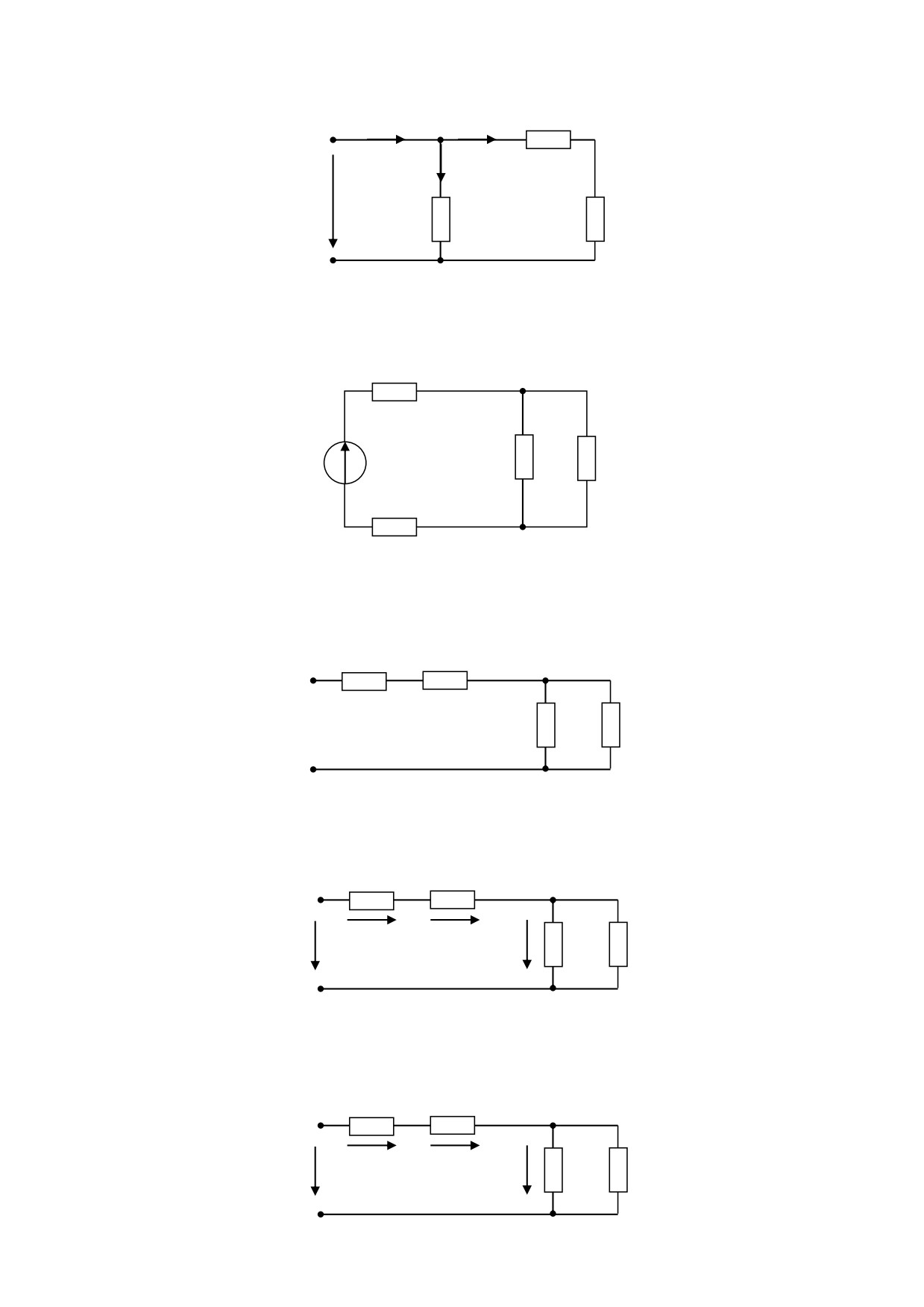

10.4. Если сопротивления и токи в ветвях известны и указаны на рисунке, то потребляемая
мощность составляет«
а) 8 Вт
б) 10 Вт
в) 2 Вт
г) 20 Вт
10.5. Уравнение баланса мощностей имеет вид«
10.6. Выражение для мощности Р0, выделяющейся на внутреннем сопротивлении
источника R0, имеет вид«
10.7. При известных значениях ЭДС и токов в ветвях вырабатываемая источниками
мощность составит«
E1 =10 B
E2 =30 B
R1
I1 =1 A
R2
I2 =2 A
E3=10 B
R3
I3 =1 A
а) 20 Вт
б) 30 Вт
в) 10 Вт
г) 40 Вт
11. Резистивные, индуктивные и ɺмкостные элементы
Задания

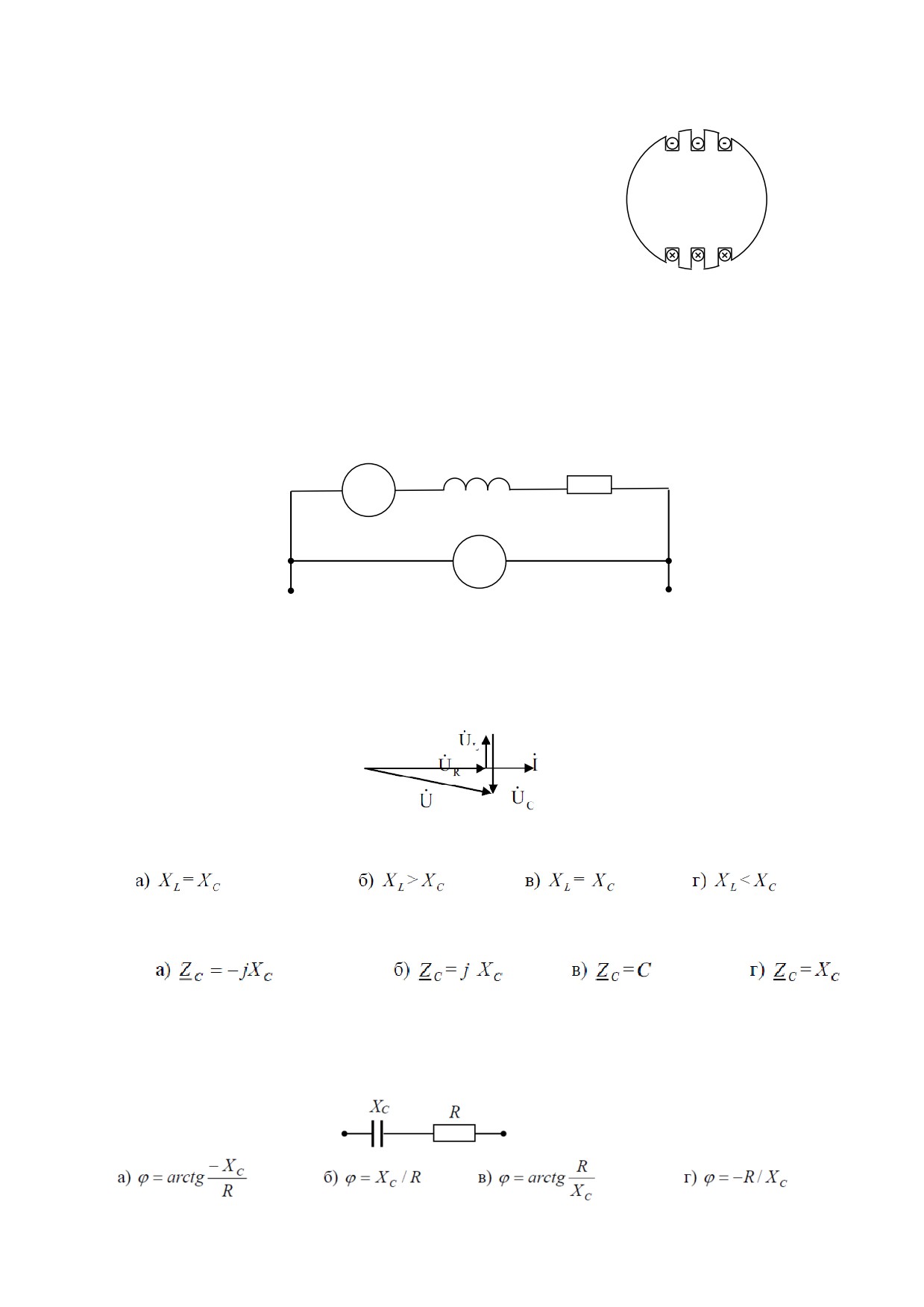

11.1. Если ёмкостное сопротивление С - элемента Xс, то комплексное сопротивление Zс
этого элемента определяется как«
11.2. Индуктивное сопротивление X L при угловой частоте W=314 рад/с и
величине L=0,318 Гн, составит«
L
а) 0,318 Ом
б) 100 Ом
в) 0,00102 Ом
г) 314 Ом
43

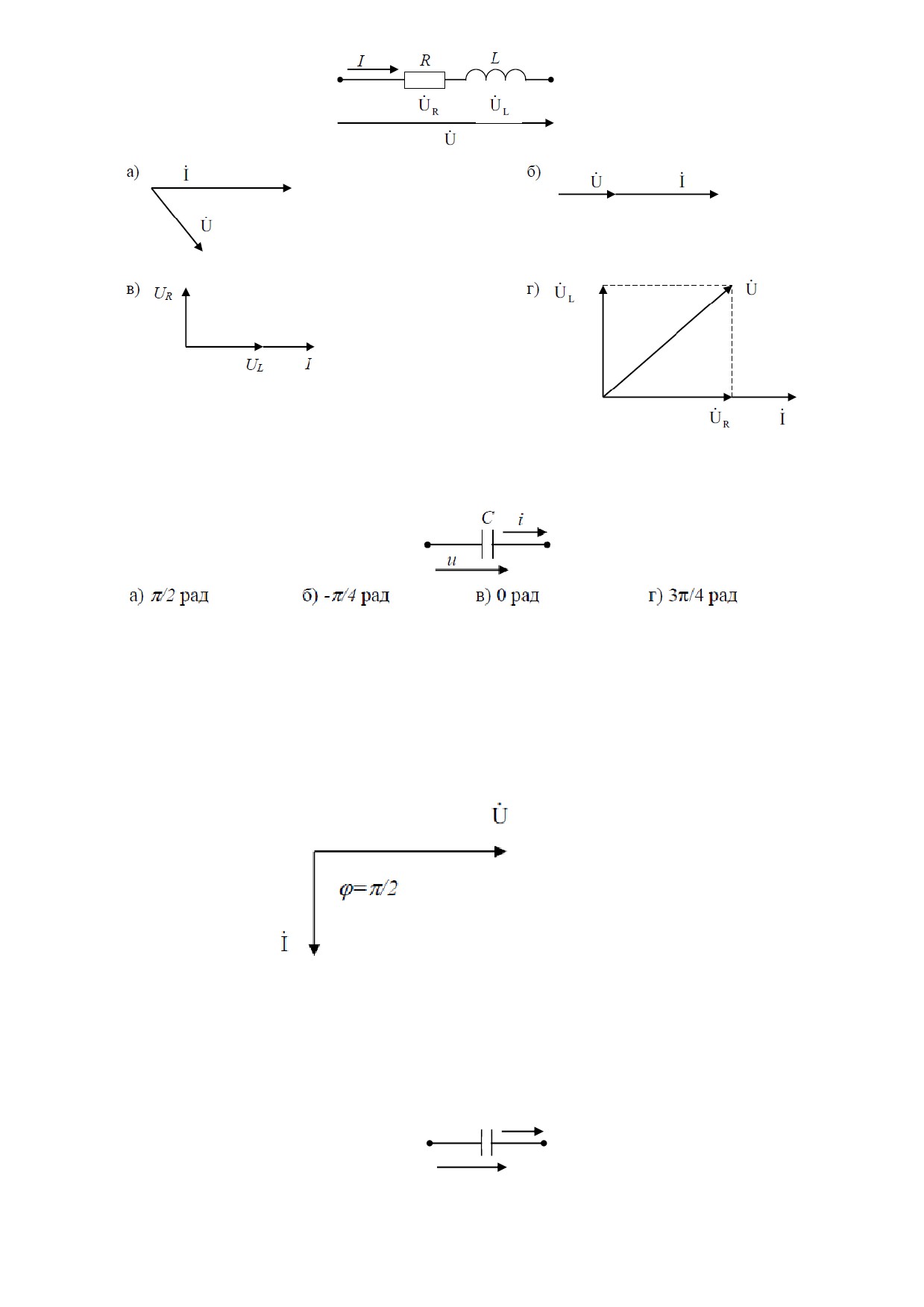

11.3. Представленной цепи соответствует векторная диаграмма«
11.4. При напряжении u(t)=100sin(314t) В начальная фаза тока i(t) в ёмкостном элементе
C составит«
11.5. Если частота f увеличится в 2 раза, то ёмкостное сопротивление Xc «
а) не изменится б)
увеличится в 2 раза
в) уменьшится в 4 раза
г) уменьшится в 2 раза
11.6. Представленной векторной диаграмме соответствует«
а) последовательное соединение резистивного R и индуктивного L элемента
б) ёмкостной элемент С
в) индуктивный элемент L
г) резистивный элемент R
11.7. Ёмкостное сопротивление XC при величине С=100 мкФ и частоте f =50 Гц равно«
C i
u
а) 31,84 Ом
б) 31400 Ом
в) 314 Ом
г) 100 Ом
44
11.8. Начальная фаза напряжения u(t) в ёмкостном элементе С при токе i(t)=0,1sin(314t) A
равна«
11.9. Векторной диаграмме соответствует схема«
I
U
а)
L
C
б)
L
R
в)
г)
R
C R
12. Резонансные явления
Задания
12.1. Если напряжение на зажимах контура U равно 20 B , то ток при
резонансе в последовательной цепи с параметрами: R=1 0 Ом, L =1 мГн, С
=1 мкФ равен«а) 2 А б) 1 А в) 2,5 А г) 0,5 А
12.2. Условие возникновения резонанса в последовательном контуре имеет вид«
12.3. Резистор с активным сопротивлением R =10Ом, конденсатор емкостью С =100мкФ
и катушка с индуктивностью L =100мГн соединены последовательно. Тогда полное
сопротивление цепи Z при резонансе напряжений равно«
а) Z=10 Ом б ) Z=200 Ом в) Z=100 Ом г) Z=210 Ом
12.4. Значение угла сдвига фаз между напряжением и током на выходе контура,
находящегося в режиме резонанса, равно«
12.5. Если в режиме резонанса напряжений показания приборов: U 30B , U
B, то
C 40
показание вольтметра измеряющего
U
равно«
K
R
L
C
~U
PVK
PVC
PV
а) 70 В
б) 30 В
в) 50 В
г) 40 В
12.6. Условие резонанса токов имеет вид«
R1
R2
XL
XC
12.7. Верным уравнением для мощности цепи при резонансе будет«
а) Р=0
б) S=Q
в) Q=0
г) P=Q
12.8. В последовательной R,L,C-цепи резонанс напряжений при частоте и
индуктивности L наступает, если ёмкость С равна«

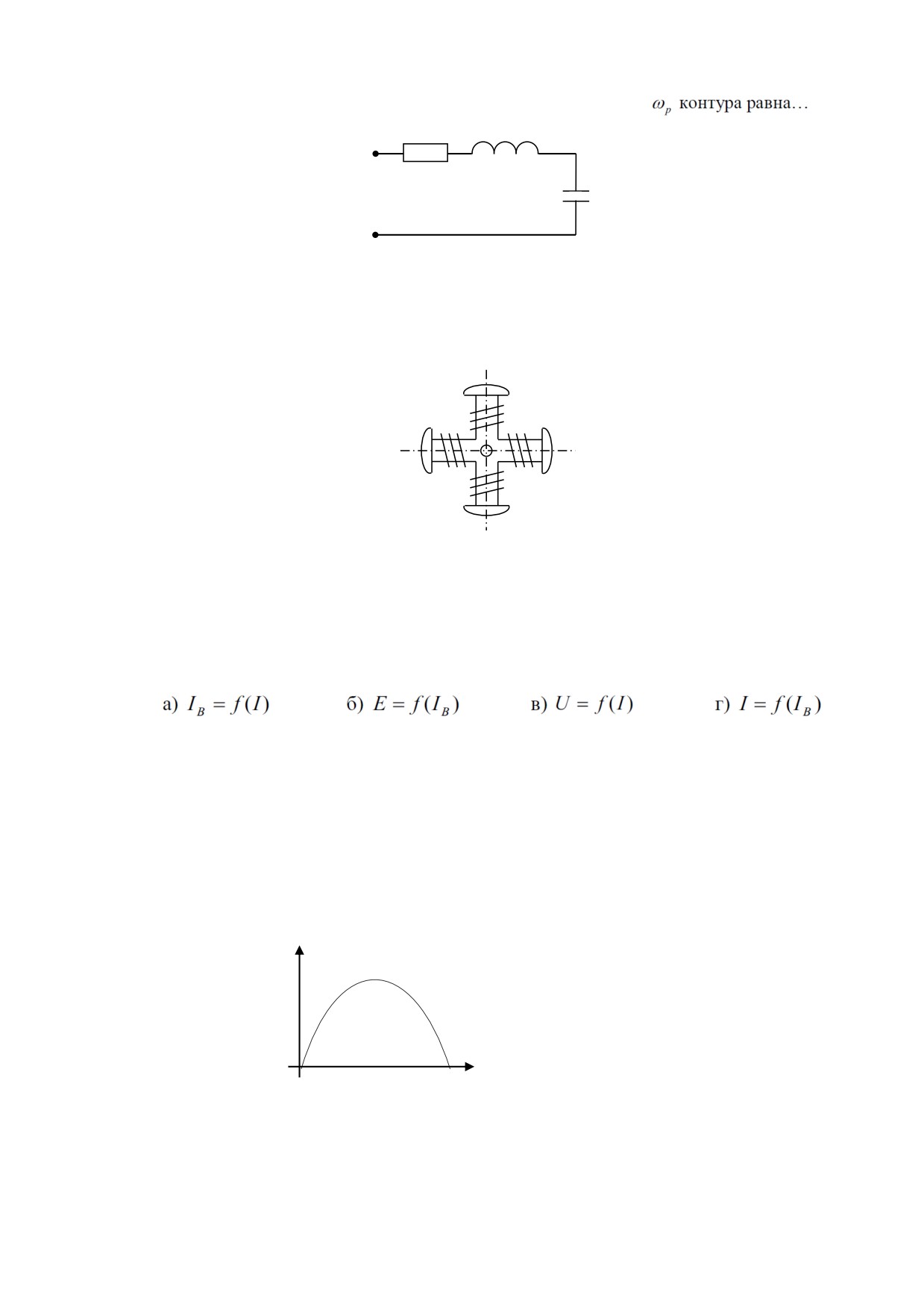

12.9. Если R=50 Ом; L=0,2 Гн; С=5 мкФ, то резонансная частота
R
L
C
а) 250 с-1
б) 134 с-1
в) 4000 с-1
г) 1000 с-1
13. Синхронные машины
Задания
13.1. На рисунке изображен ротор«
а) асинхронного двигателя с короткозамкнутым ротором
б) двигателя постоянного тока
в) синхронной неявнополюсной машины
г) синхронной явнополюсной машины
13.2. Внешней характеристикой синхронного генератора является зависимость«
13.3. Обмотка возбуждения, расположенная на роторе синхронной машины,
подключается«
а) к источнику однофазного синусоидального тока
б) к любому из перечисленных
в) к источнику постоянного тока
г) к трехфазному источнику
13.4. На рисунке изображена«
М
θ
а) угловая характеристика синхронного двигателя
б) механическая характеристика двигателя постоянного тока
в) кривая КПД трансформатора
г) механическая характеристика асинхронного двигателя
13.5. Если скорость вращения поля статора синхронной двухполюсной машины 3000
об/мин, то номинальная скорость вращения ротора«
а) 2940 об/мин
б) 2000 об/мин
в) 1000 об/мин
г) 3000 об/мин
13.6. Гидрогенератор это - «
а) асинхронный генератор
б) генератор постоянного тока
в) синхронный неявнополюсный генератор
г) синхронный явнополюсный генератор
13.7. На рисунке изображена угловая характеристика«
М
θ
/ 2
а) двигателя постоянного тока
б) синхронного двигателя
в) асинхронного двигателя
г) трансформатора
13.8. Частота вращения магнитного поля синхронной машины определяется
соотношением«
13.9. Вращающееся магнитное поле статора синхронного двигателя создаётся при
выполнении следующих условий«
а) три обмотки статора расположены под углом 120о друг к другу и подключены к цепи
постоянного тока
б) имеется одна статорная обмотка, включенная в сеть однофазного переменного тока
в) обмотка статора включена в цепь постоянного тока, а обмотка ротора в сеть
трёхфазного тока
г) три обмотки статора расположены под углом 120о друг к другу и подключены к
трёхфазной сети синусоидального тока
13.10. Для подвода постоянного напряжения к обмотке возбуждения ротора синхронной
машины используется«
а) коллектор, набранный из пластин
б) три контактных кольца
в) полукольца
г) два контактных кольца
13.11. В синхронной машине в режиме двигателя статор подключается к«
а) источнику однофазных прямоугольных импульсов
б) источнику однофазного синусоидального тока
в) источнику постоянного тока
г) трёхфазному источнику
13.12. На рисунке изображен поперечный разрез ротора «
а) неявнополюсного синхронного двигателя
б) асинхронного двигателя
в) явнополюсного синхронного двигателя
г) двигателя постоянного тока
14. Сопротивления. Фазные и линейные токи и напряжения
Задания
14.1. Если приборы реагируют на действующее значение электрической величины и
амперметр показывает 4 А, а вольтметр - 200 В, то величина R составит«
Х
Ом
R
L 30
PA
PV
а) 30 Ом
б) 50 Ом
в) 40 Ом
г) 200 Ом
14.2. В соответствии с векторной диаграммой для цепи с последовательным соединением
резистивного R, индуктивного L и емкостного C элементов соотношение между XL и Xc
оценивается как«
14.3. Если емкостное сопротивление С-элемента Xc , то комплексное сопротивление Zc
этого элемента определяется как«
14.4. Угол сдвига фаз между напряжением и током на входе приведенной цепи
синусоидального тока определяется как«

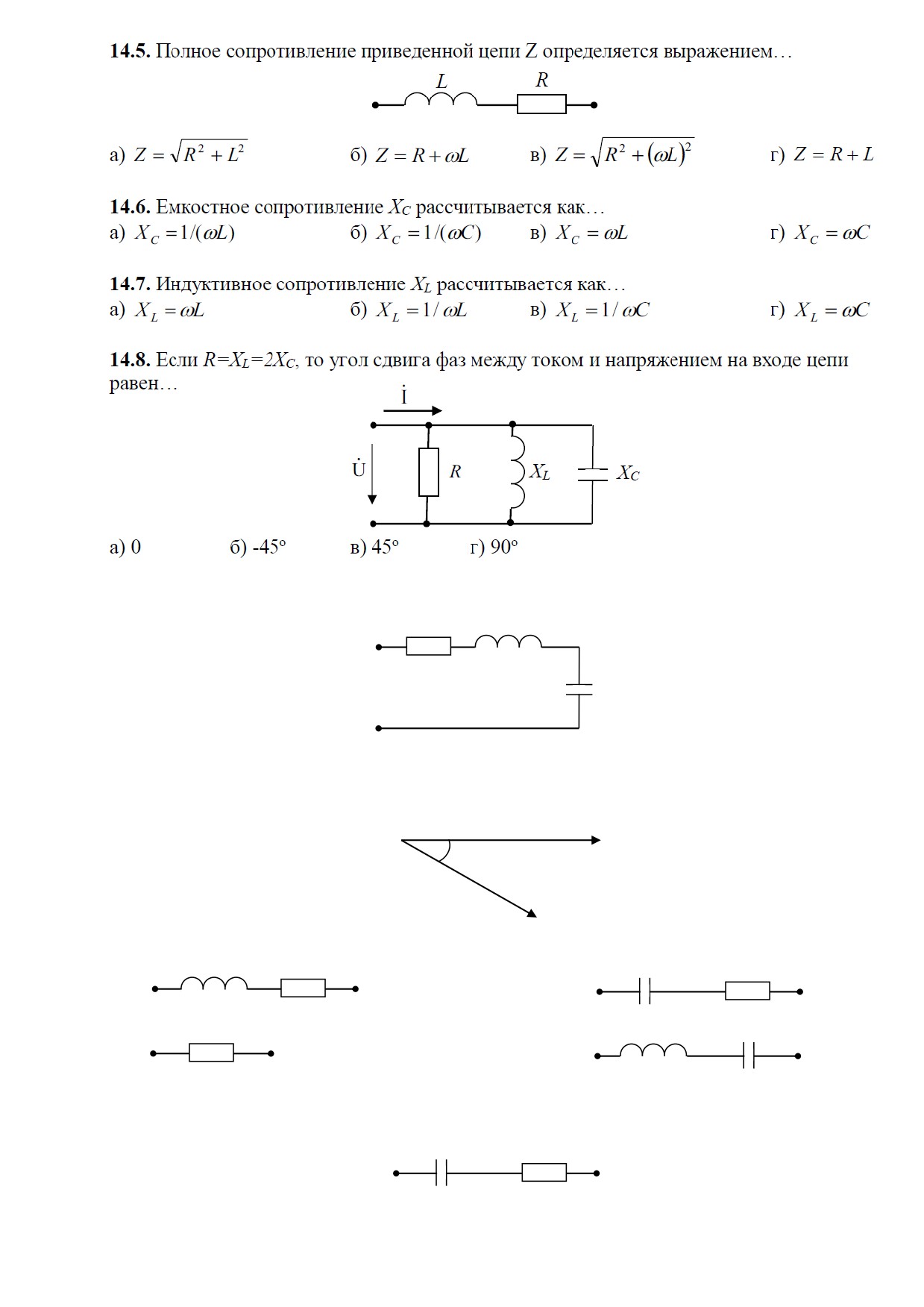

14.9. Если R=3 Ом, XL=10 Ом, XC=6 Ом, то полное сопротивление Z цепи равно«
R
XL
XC
а) 3 Ом
б) 7 Ом
в) 19 Ом
г) 5 Ом

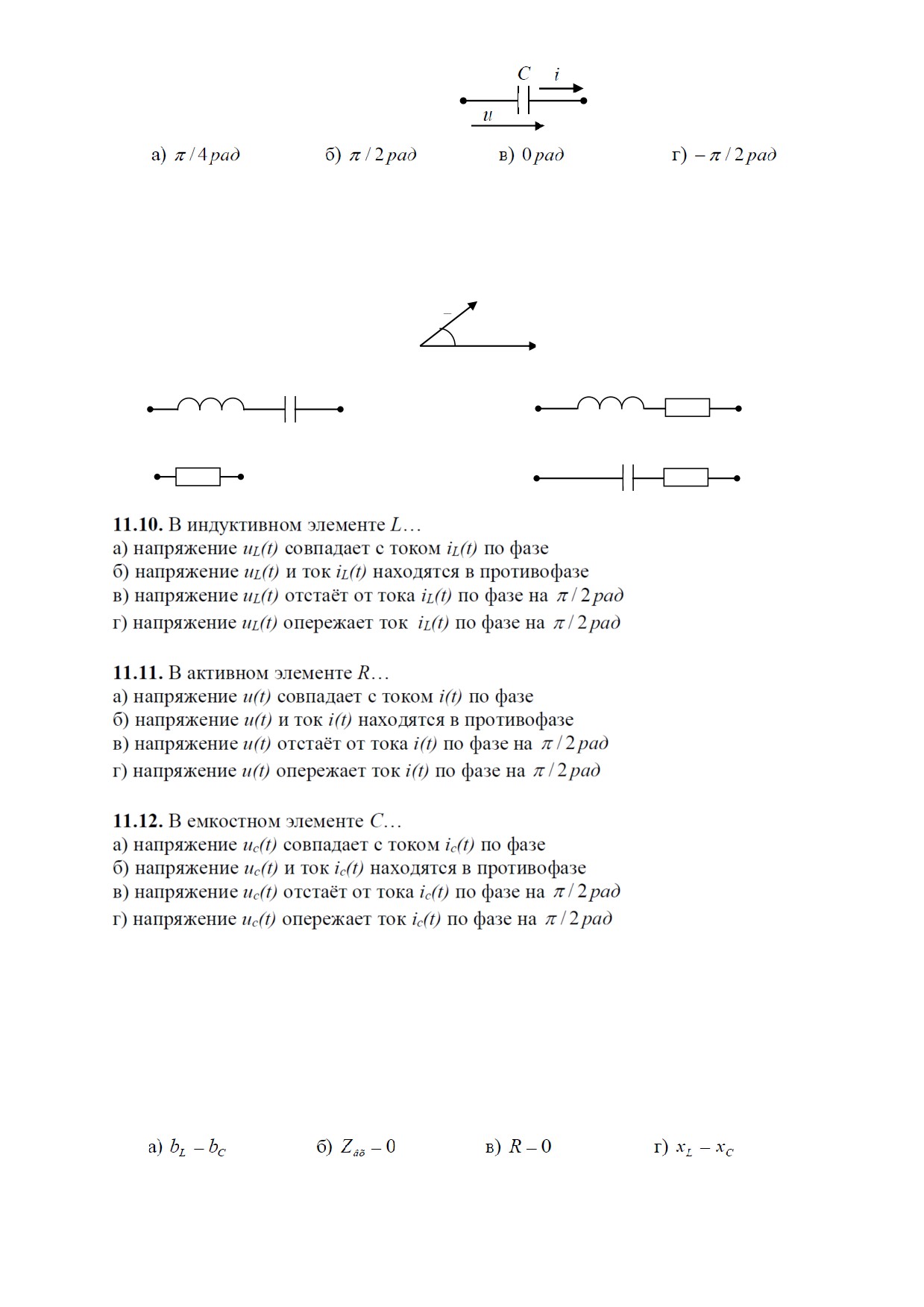

14.10. Векторной диаграмме соответствует схема«
а)
б)
L
R
C
R
в)
г)
R
L
C
14.11. Полное сопротивление приведенной цепи Z определяется выражением«
XC
R
50

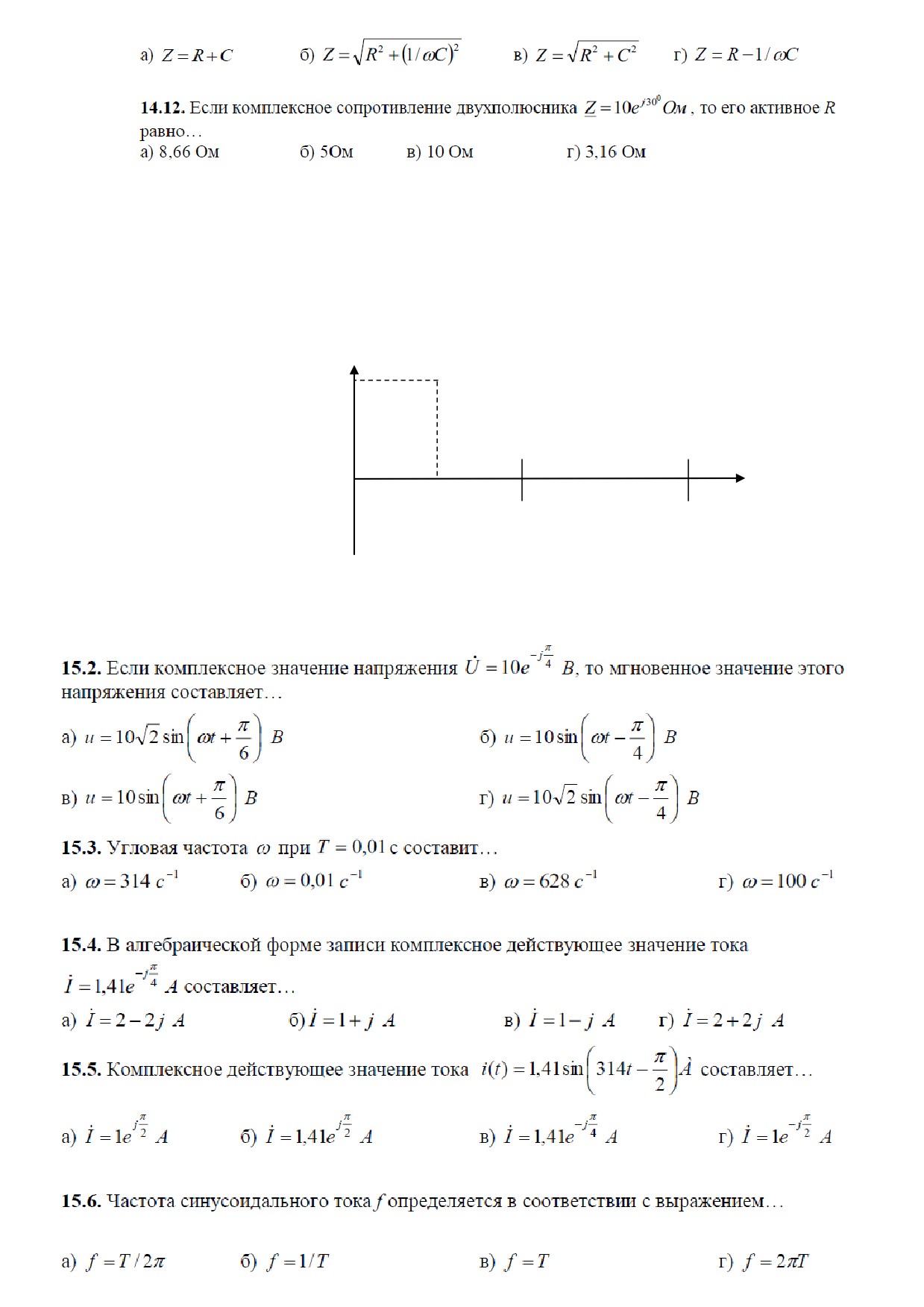

15. Способы представления синусоидальных электрических величин
Задания
15.1. Действующее значение напряжения составляет«
u, B
310,2
u (t)
Т/2
Т/4
t, c
Т
а) 310,2 В
б) 220 В
в) 110 В
г) 437,4 В
15.7. Действительная составляющая комплексного тока
а) 1,73 А
б) -1 А
в) 0
г) -1,73 А

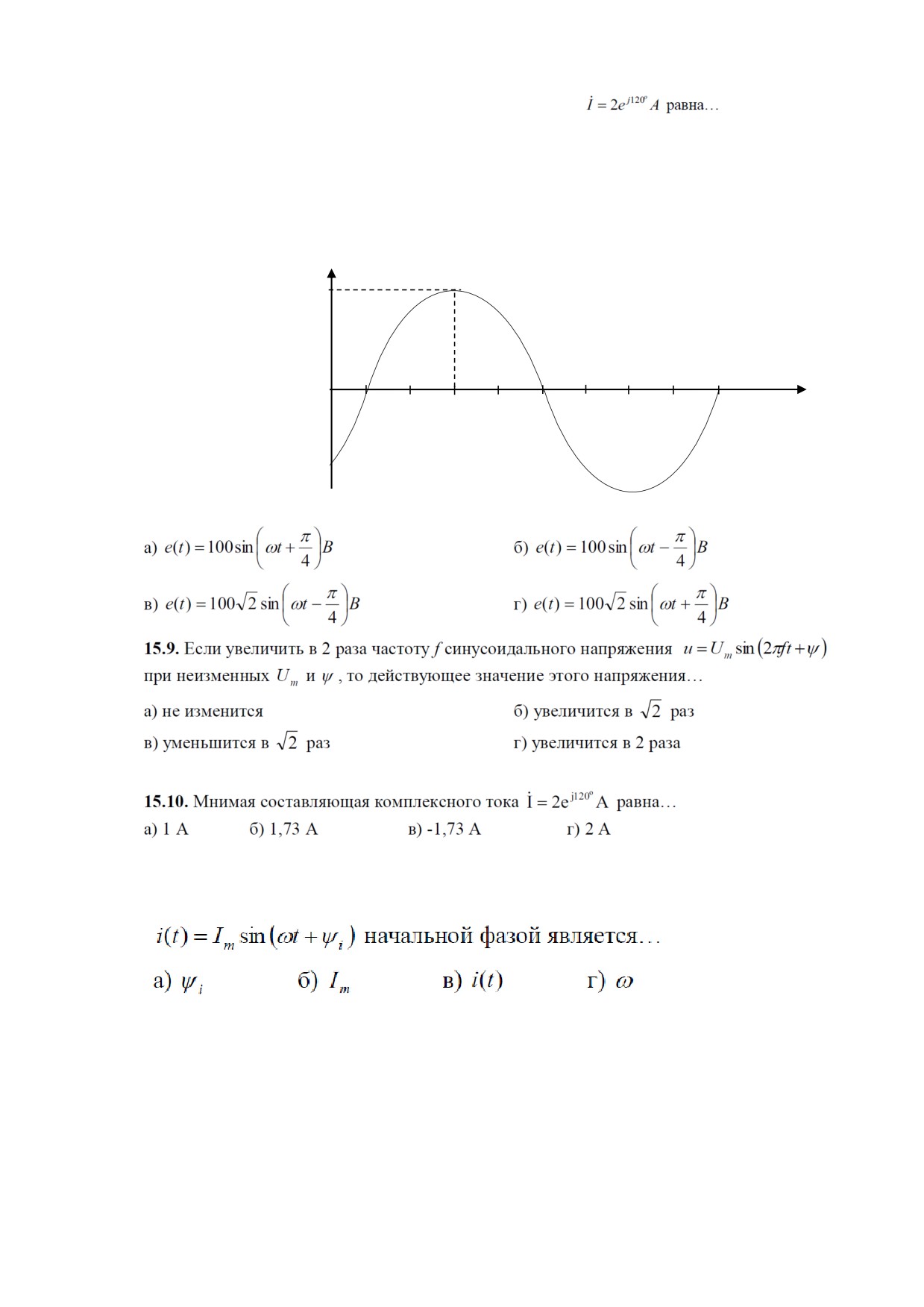

15.8. Графику е(t) соответствует уравнение«
е, В
100
t,
2
рад

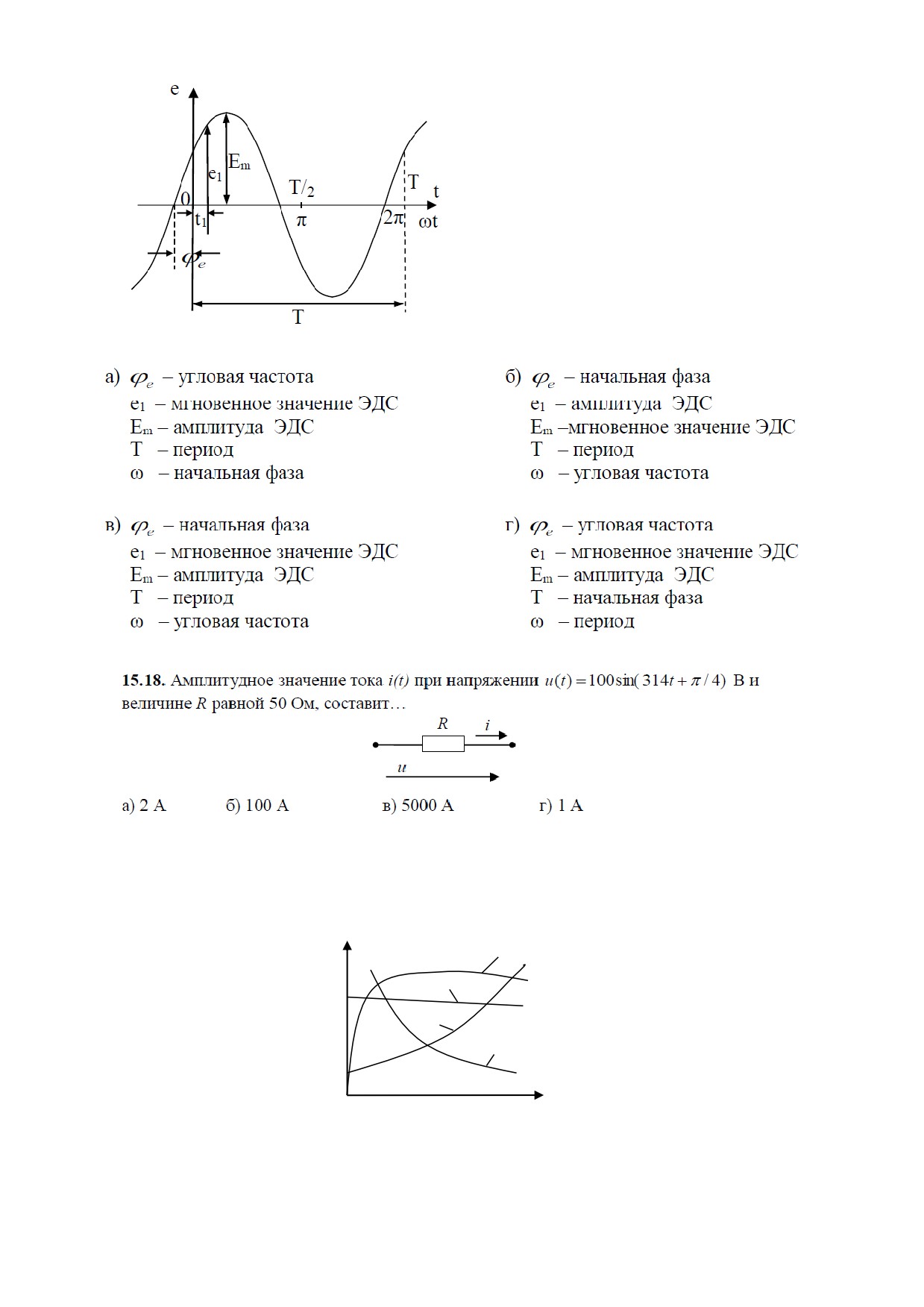

15.11. В выражении для мгновенного значения однофазного синусоидального тока
52

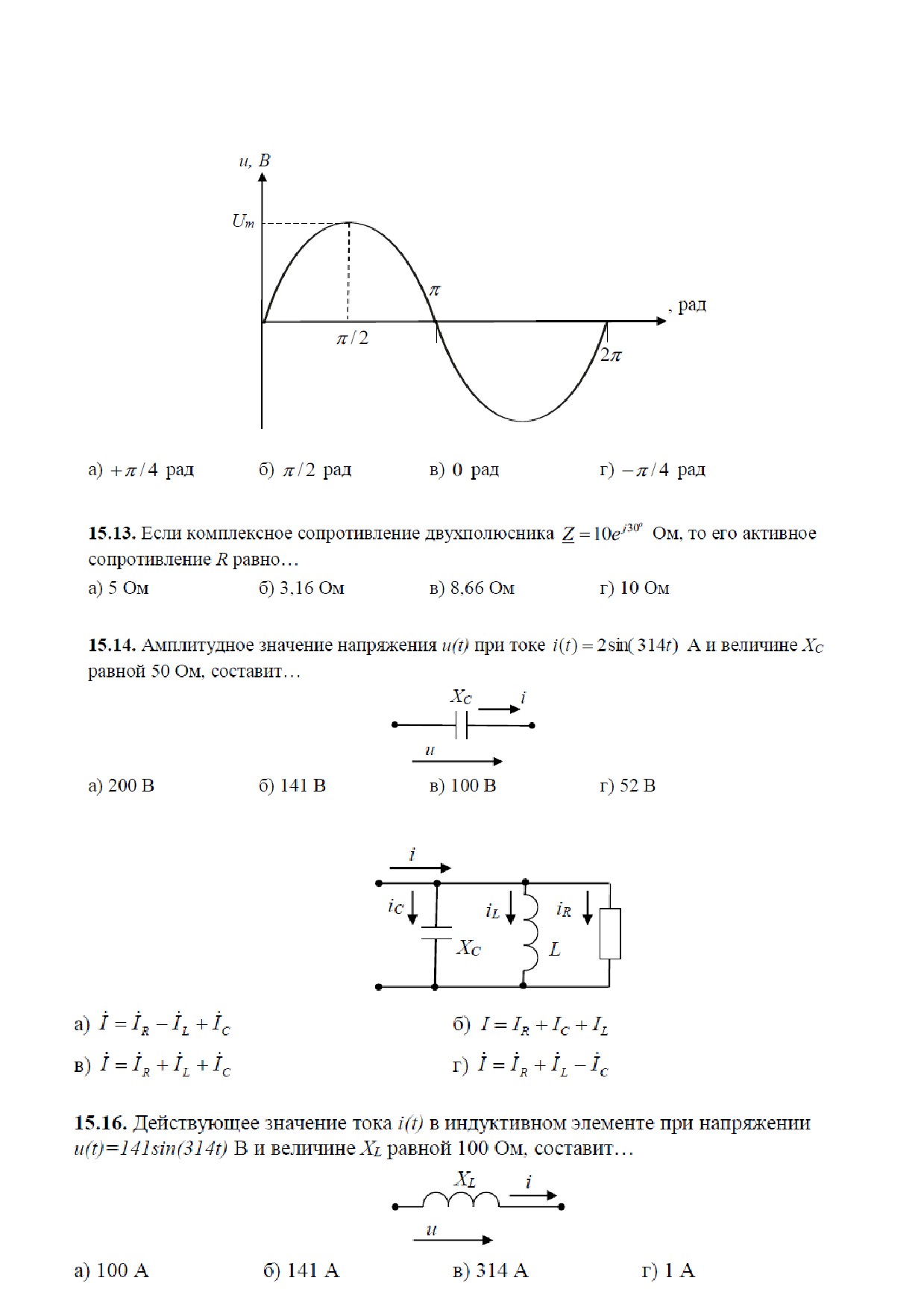

15.12. Величина начальной фазы синусоидального напряжения u(t), заданного графически,
составляет«

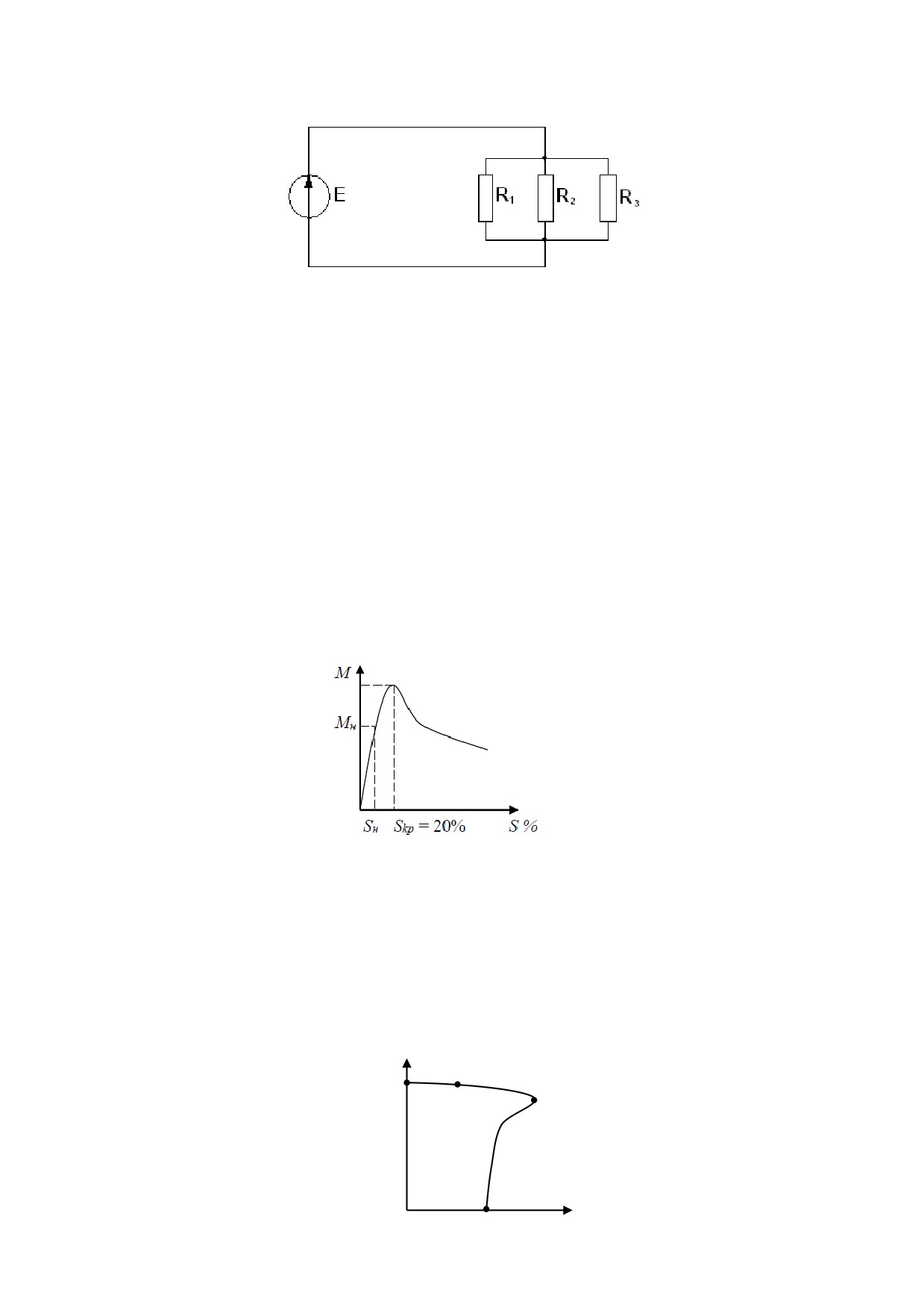

15.15. Для приведённой цепи справедливо уравнение«
15.17. Соответствие величин их буквенным обозначениям указанным на графике «
16. Трансформаторы
Задания
16.1. Внешняя характеристика трансформатора представлена на графике кривой,
обозначенной цифрой«
U2
4
3
2
1
I2
а) 3
б) 2
в) 1
г) 4
16.2. Величина ЭДС, наводимой в обмотке трансформатора, не зависит от«
54
а) марки стали сердечника
б) частоты тока в сети
в) амплитуды магнитного поля
г) числа витков катушки
16.3. Отношение напряжений на зажимах первичной и вторичной обмоток
трансформатора при холостом ходе приближённо равно «
а) отношению магнитных потоков рассеяния
б) отношению токов первичной и вторичной обмоток трансформатора в номинальном
режиме
в) отношению мощностей на входе и выходе трансформатора
г) отношению чисел витков обмоток
16.4. Если два трансформатора одинаковой мощности имеют напряжения
короткого замыкания соответственно
а) внешняя характеристика первого трансформатора более жёсткая
б) для сравнения их внешних характеристик недостаточно данных
в) внешняя характеристика первого трансформатора более мягкая
г) внешние характеристики одинаковы
16.5. Трансформатор не предназначен для преобразования«
а) переменного тока одной величины в переменный ток другой величины
б) электроэнергии одного напряжения в электроэнергию другого напряжения
в) постоянного напряжения одной величины в напряжение другой величины
г) изоляции одной электрической цепи от другой электрической цепи
а) обмотки низшего напряжения соединены треугольником, обмотки высшего напряжения
- звездой
б) первичные обмотки соединены треугольником, вторичные - звездой
в) первичные обмотки соединены звездой, вторичные - треугольником
г) обмотки высшего напряжения соединены последовательно, обмотки низшего
напряжения - параллельно
16.7. Однофазный трансформатор имеет две обмотки с номинальным напряжением 220 В
и 44 В. Ток в обмотке высшего напряжения равен 10 А. Ток в обмотке низшего
напряжения равен«
а) 50 А
б) 25 А
в) 2 А
г) 10 А
16.8. Первичная обмотка трансформатора включена на напряжение сети U1=1 кВ.
Напряжение U2 на вторичной обмотке равно 250 В. Коэффициент трансформации равен«
а) 4,17
б) 4
в) 4,35
г)3,85
16.9. Трансформаторы предназначены для преобразования в цепях переменного тока«
а) электрической энергии в световую
б) электрической энергии в механическую
55
в) электрической энергии с одними параметрами напряжения и тока в электрическую
энергию с другими параметрами этих величин
г) электрической энергии в тепловую
16.10. Если w1 - число витков первичной обмотки, а w2 - число витков вторичной
обмотки, то однофазный трансформатор является понижающим, когда«
а) w1+ w2=0
б) w1= w2
в) w1< w2
г) w1> w2
16.11. В основу принципа работы трансформатора положен«
а) закон Ампера
б) принцип Ленца
в) закон Джоуля - Ленца
г) закон электромагнитной индукции
16.12. Магнитопровод трансформатора выполняется из электротехнической стали для«
а) повышения жёсткости конструкции
б) уменьшения ёмкостной связи между обмотками
в) увеличения магнитной связи между обмотками
г) удобства сборки
16.13. Трансформаторы необходимы для«
а) экономичной передачи и распределения электроэнергии переменного тока
б) стабилизации напряжения на нагрузке
в) стабилизации тока на нагрузке
г) повышения коэффициента мощности
17. Трехфазные цепи
Задания

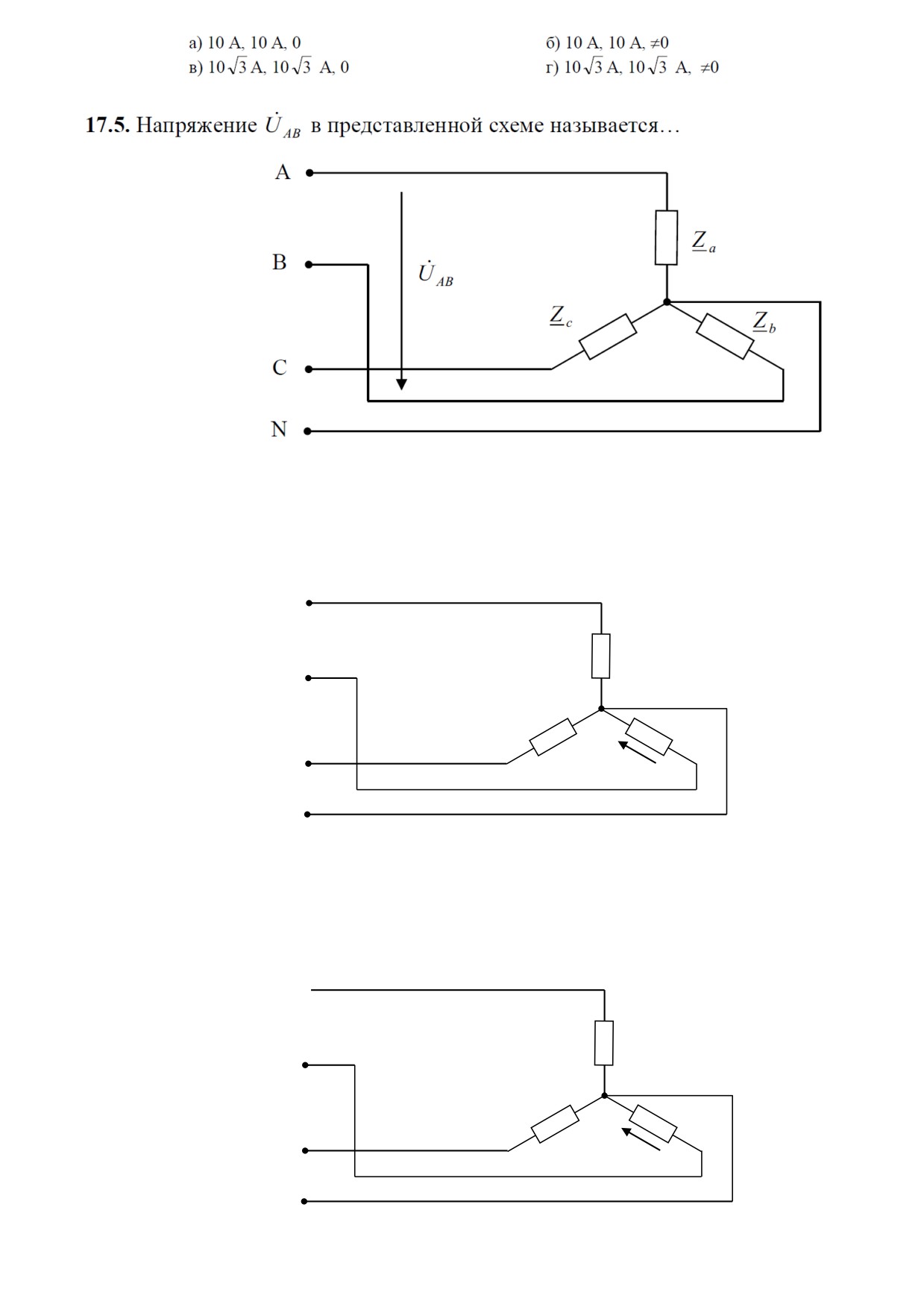

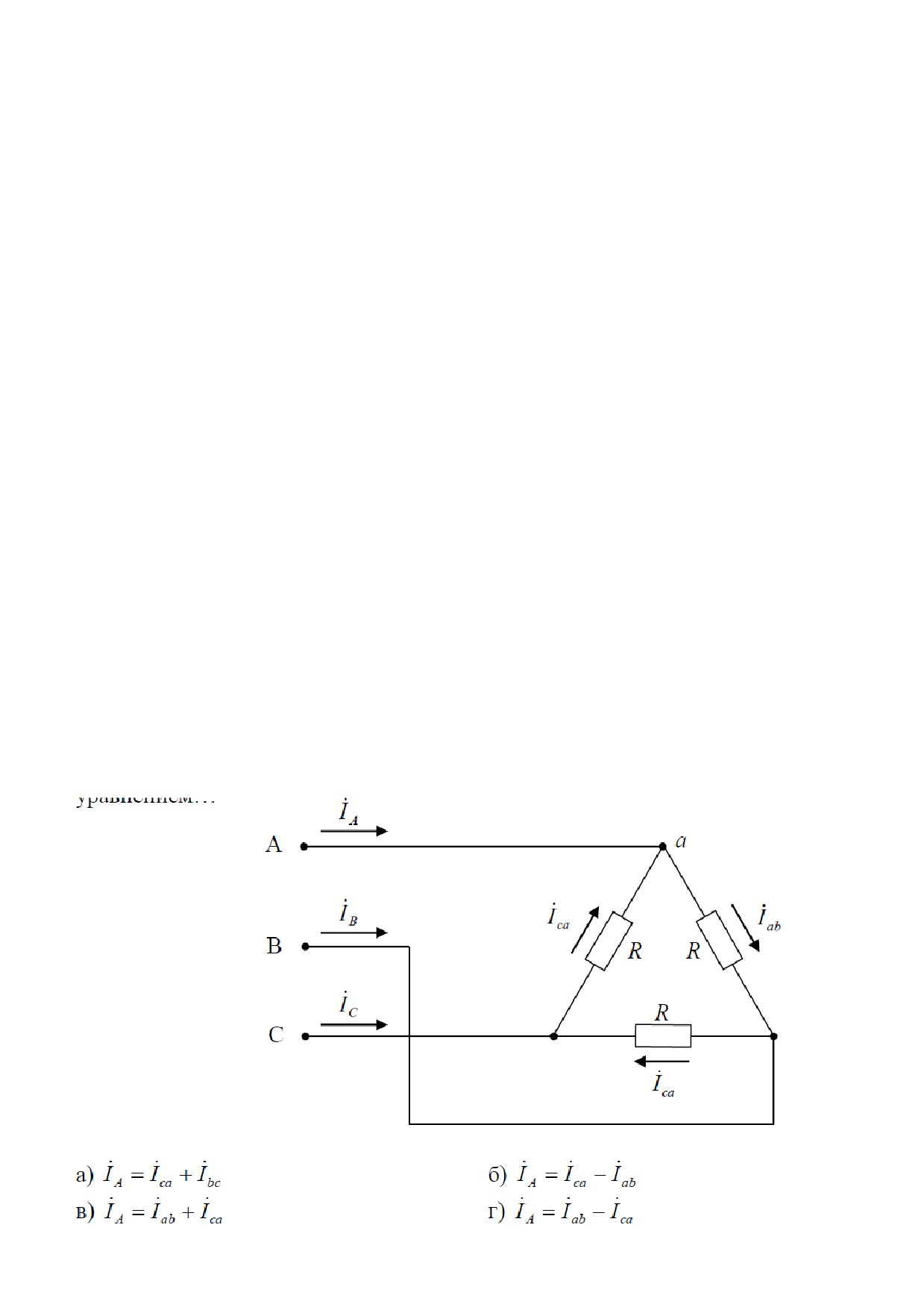

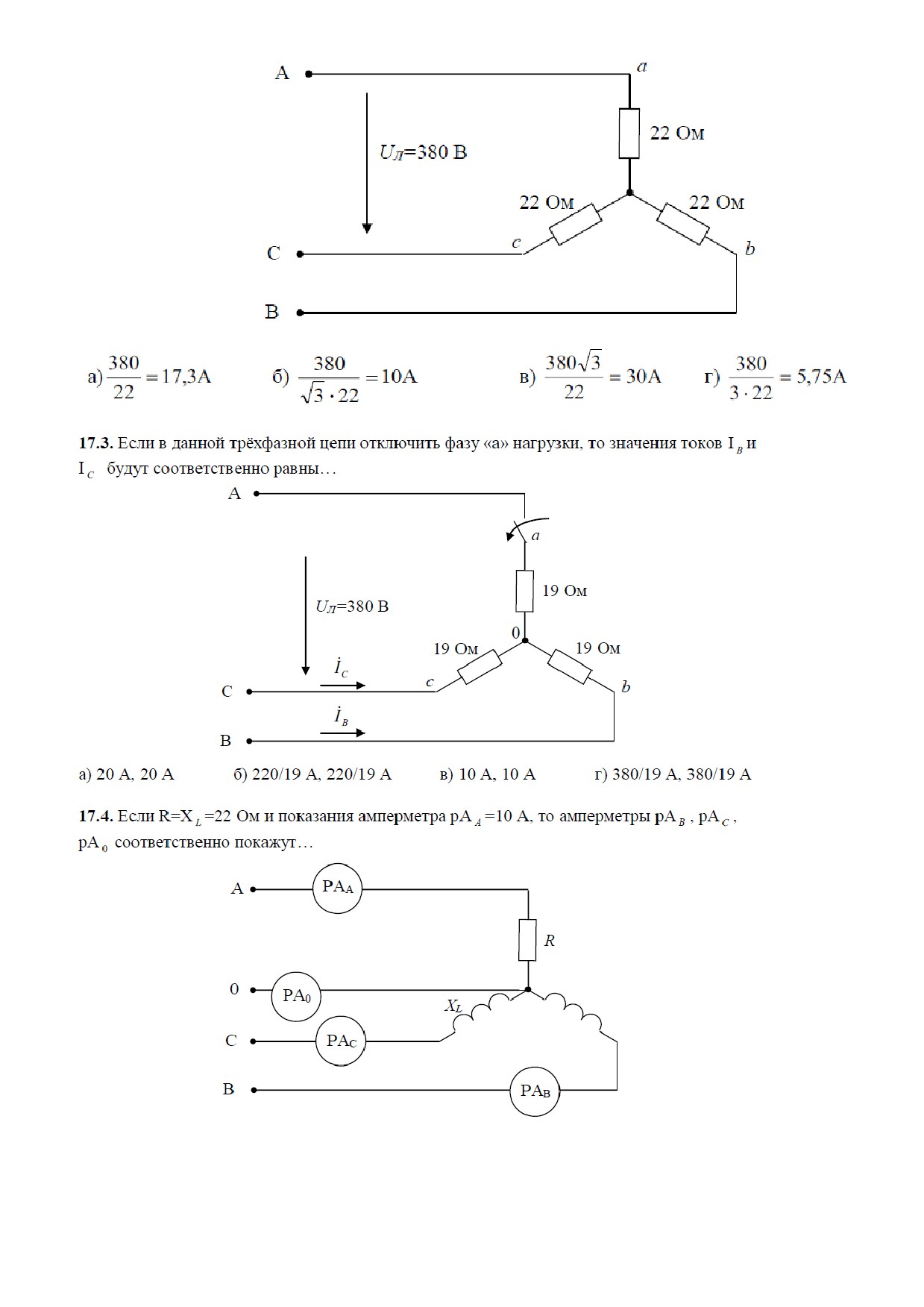

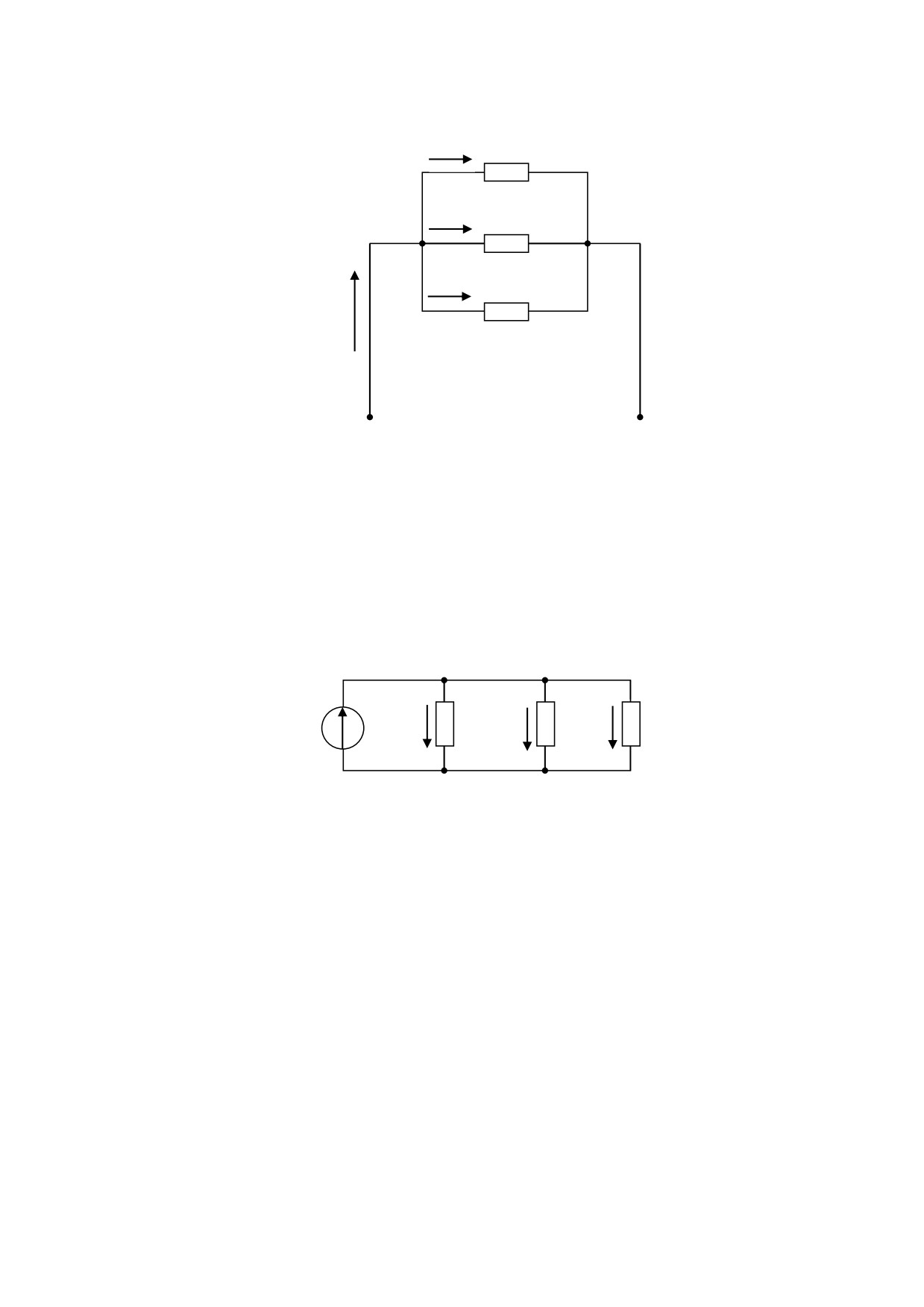

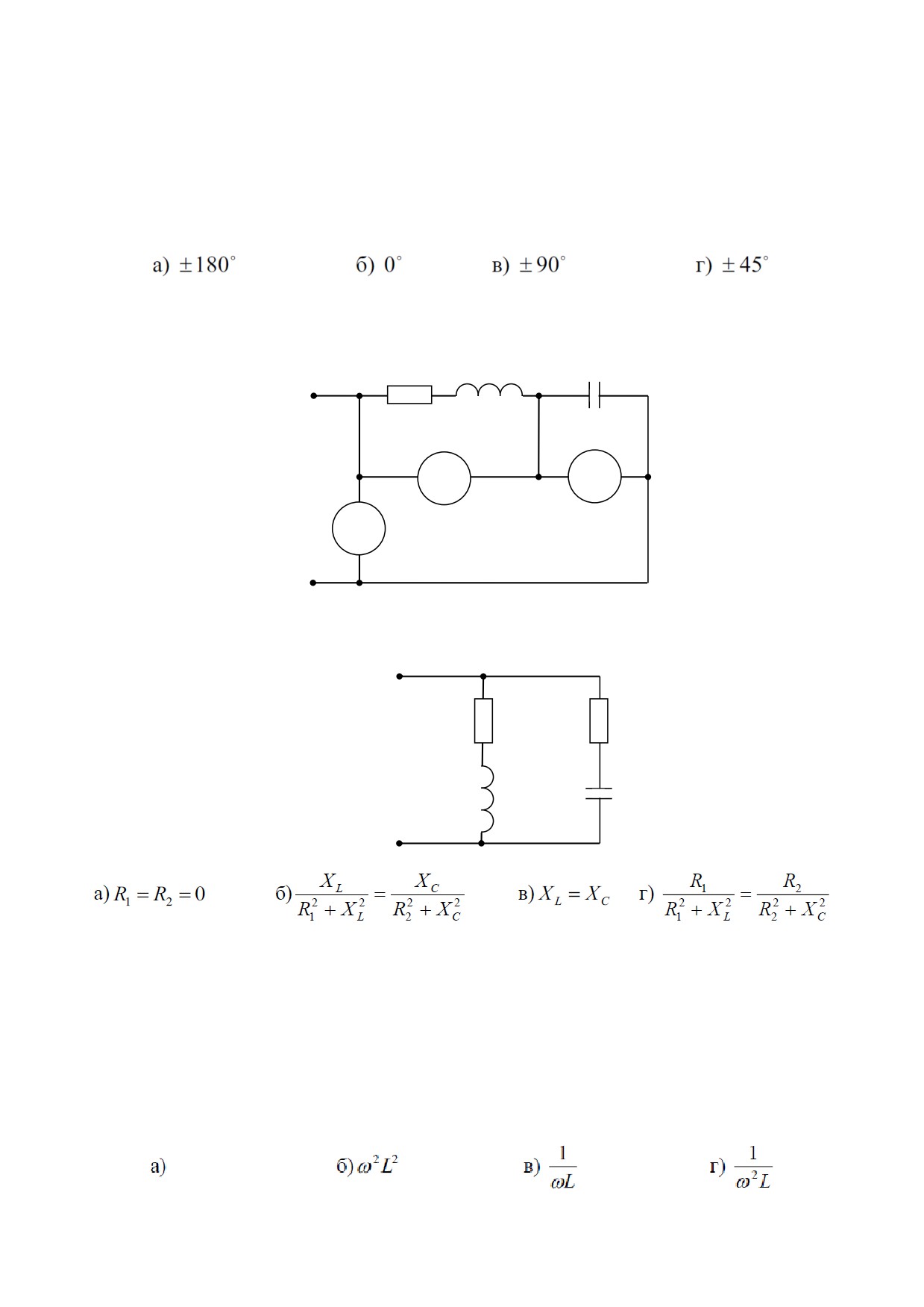

17.1. Для узла «а» данной схемы комплексы фазных и линейного токов связаны
уравнением«
17.2. Значения фазных токов равны«
а) линейным напряжением
б) среднеквадратичным напряжением
в) средним напряжением
г) фазным напряжением
17.6. Напряжение
U
в представленной схеме называется«
b
А
В
С
U
b
N
а) фазным напряжением
б) средним напряжением
в) линейным напряжением
г) среднеквадратичным напряжением
17.7. В трёхфазной цепи был замерен фазный ток Ib=7 A, тогда линейный ток IB равен«
A
В
С
I
b
N
58
а) 4 А
б) 2,3 А
в) 12 А
г) 7 А
17.8. В трёхфазной цепи при соединении по схеме «звезда - звезда с нейтральном
проводом» при симметричной нагрузке ток в нейтральном проводе равен«

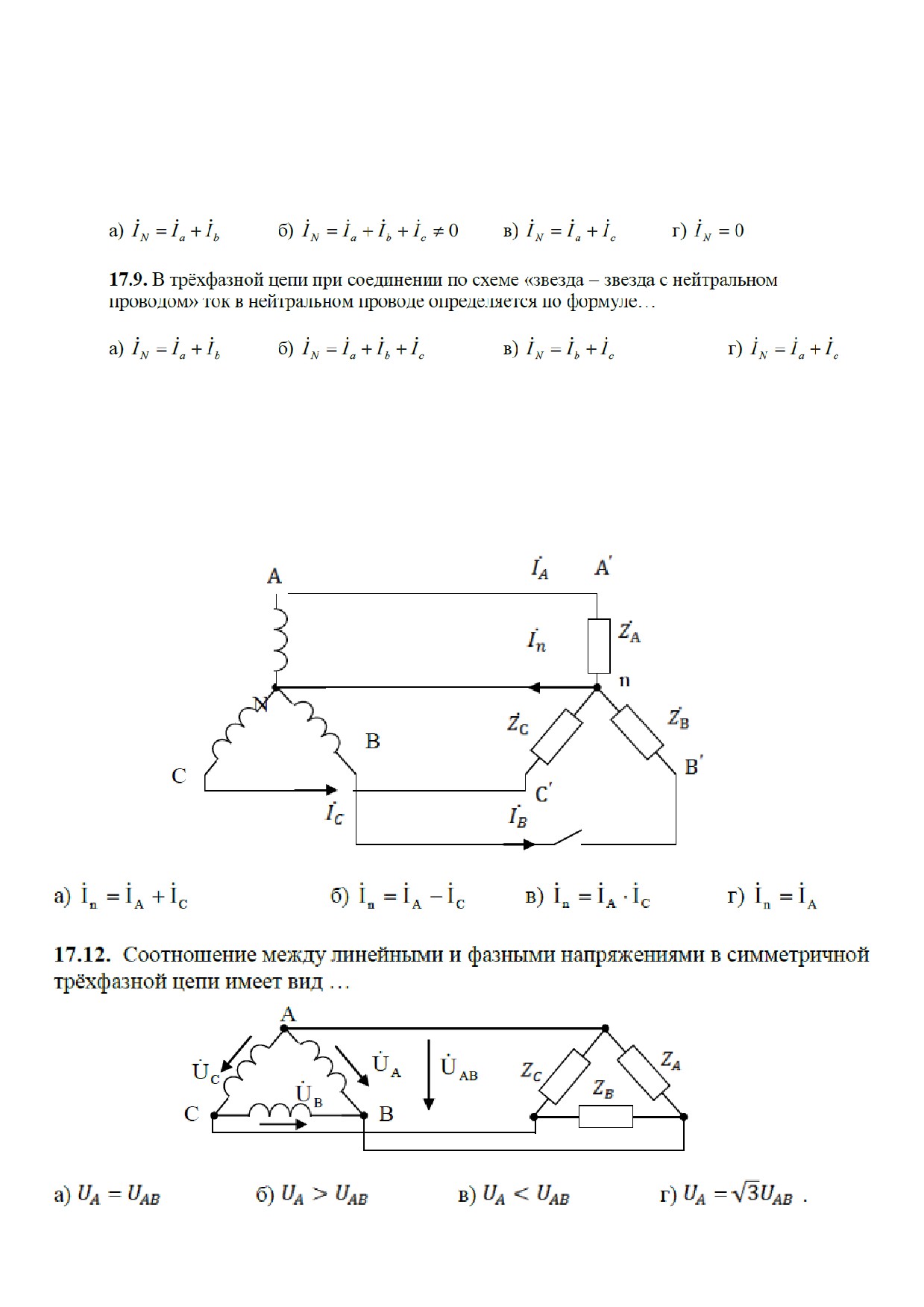

17.10. В трёхфазной цепи нагрузка соединена по схеме «звезда» фазное напряжение 380 В,
линейное напряжение равно«
а) 380 В
б) 127 В
в) 220 В
г) 660 В
17.11. При обрыве фазы В ток в нейтральном проводе равен «

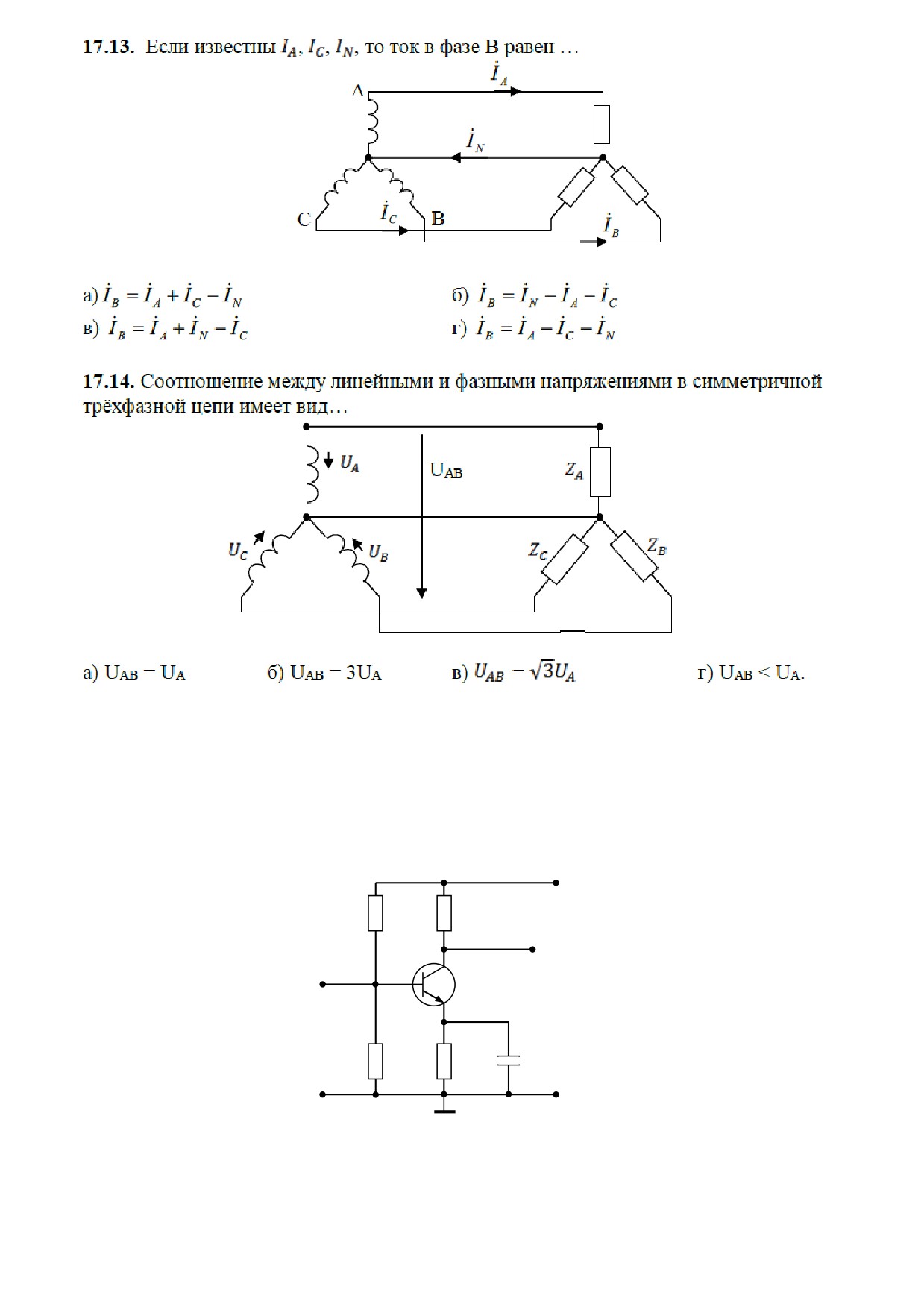

18. Усилители электрических сигналов
Задания
18.1. В усилителях не используются «
а) диодные тиристоры
б) полевые транзисторы
в) биполярные транзисторы
г) интегральные микросхемы
18.2. На рисунке приведена схема«
+Е
R
R
UВЫХ
UВХ
R
R
С
а) однополупериодного выпрямителя
б) мостового выпрямителя
в) усилителя с общим эмиттером
г) делителя напряжения
60
18.3. На рисунке приведено условно-графическое обозначения«
а) мостовой выпрямительной схемы
б) делителя напряжения
в) операционного усилителя
г) однополупериодного выпрямителя

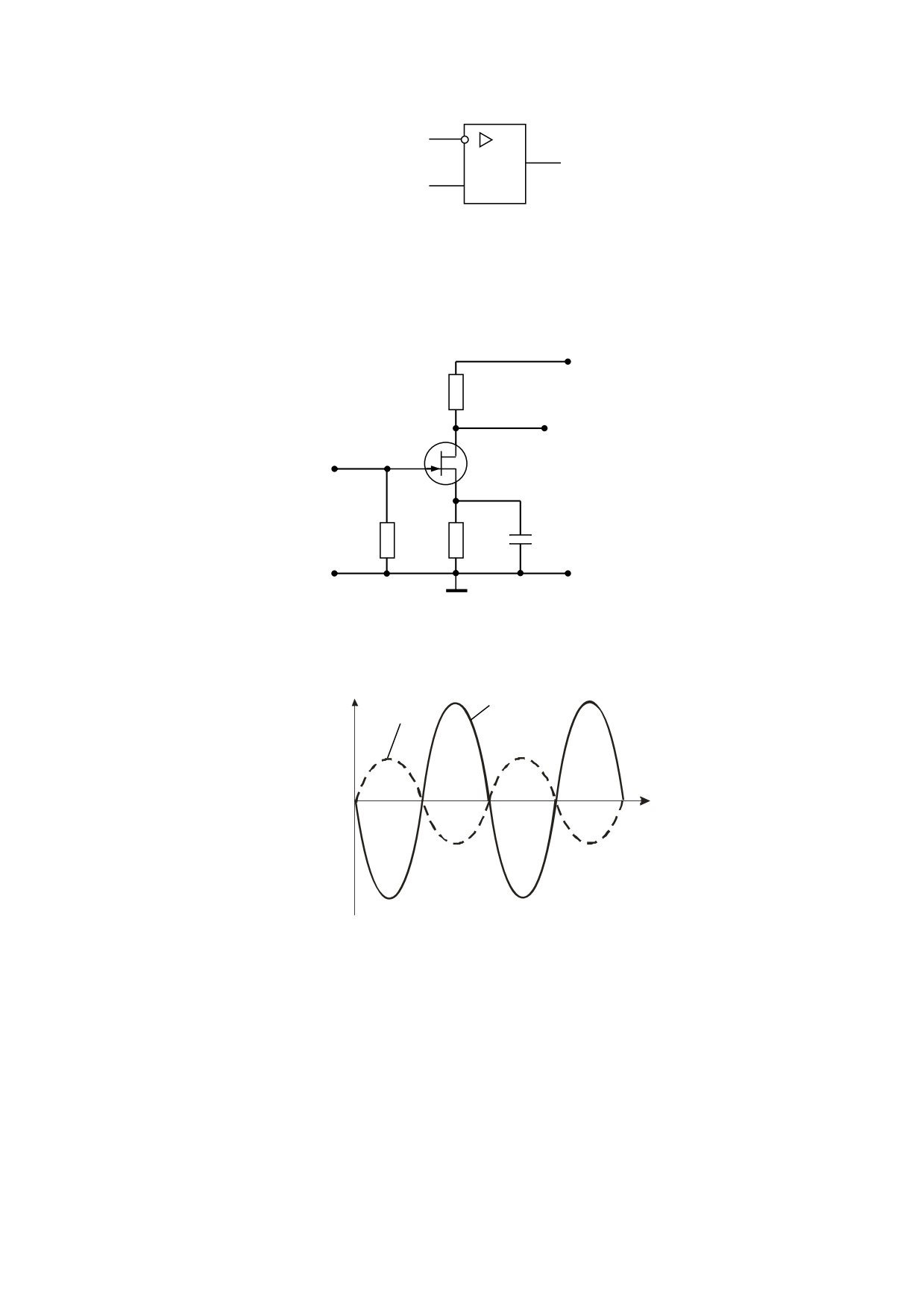

18.4. На рисунке приведена схема включения полевого транзистора с общим(ей)«
+Е
R
UВЫХ
RЗ
R
С
а) затвором
б) истоком
в) базой
г) землёй
18.5. Временным диаграммам напряжения на входе и выходе усилителя соответствует«
u
uвых
uвх
t
а) повторитель напряжения на операционном усилителе
б) инвертирующий усилитель на операционном усилителе
в) неинвертирующий усилитель на операционном усилителе
г) усилительный каскад с общей базой
61
18.6. Временным диаграммам напряжения на входе и выходе усилителя соответствует«
uвых
u
uвх
t
а) усилительный каскад с общим коллектором
б) повторитель напряжения на операционном усилителе
в) усилительный каскад с общим эмиттером
г) неинвертирующий усилитель на операционном усилителе
18.7. На рисунке приведена схема«
-
R
R
UВЫХ
UВХ
R
R
С
а) однополупериодного выпрямителя
б) усилителя на биполярном транзисторе
в) усилителя на полевом транзисторе
г) делителя напряжения

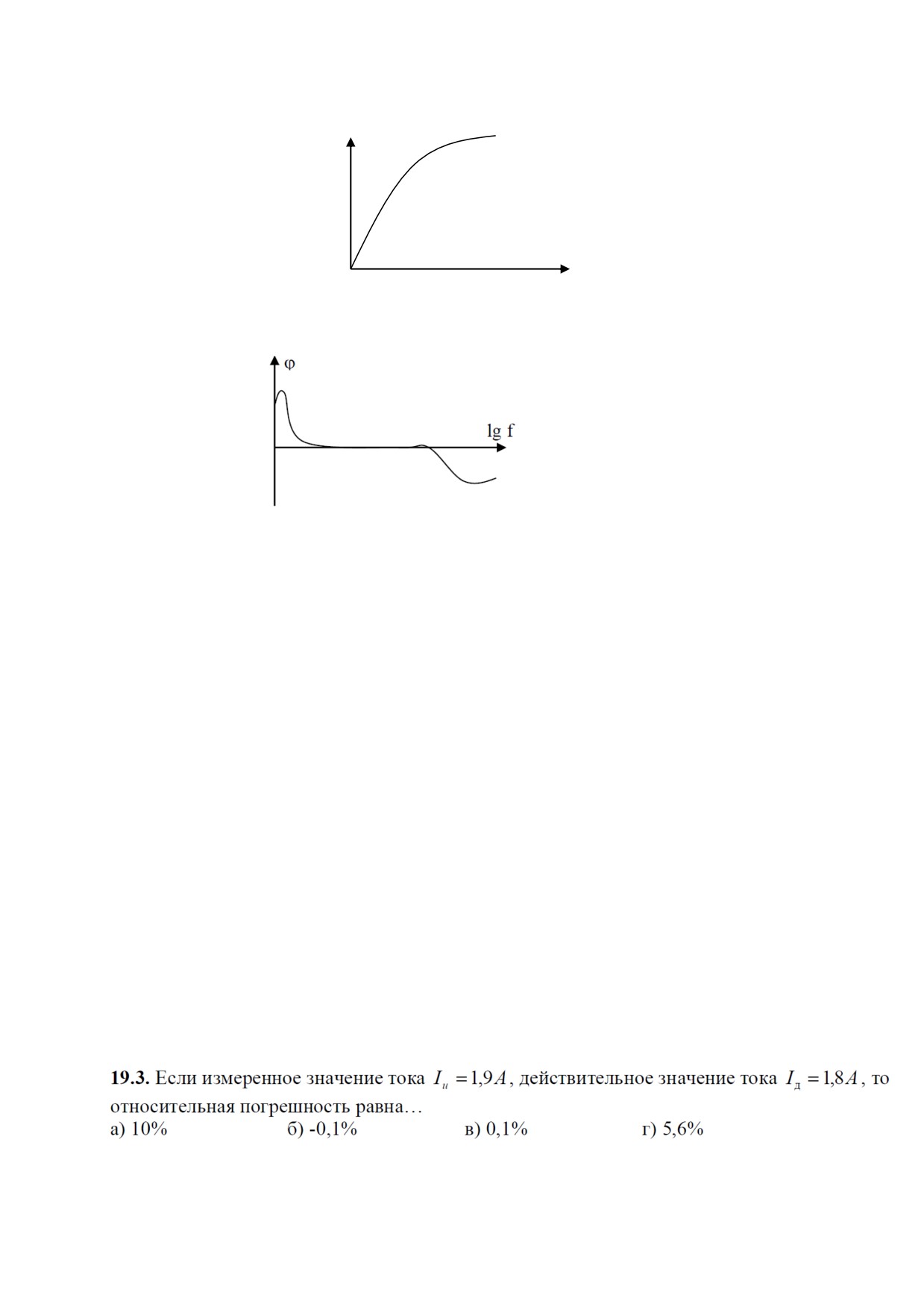

18.8. На рисунке представлен график « характеристики усилителя
г) входной
а) амплитудно-частотной
б) выходной
в) амплитудной

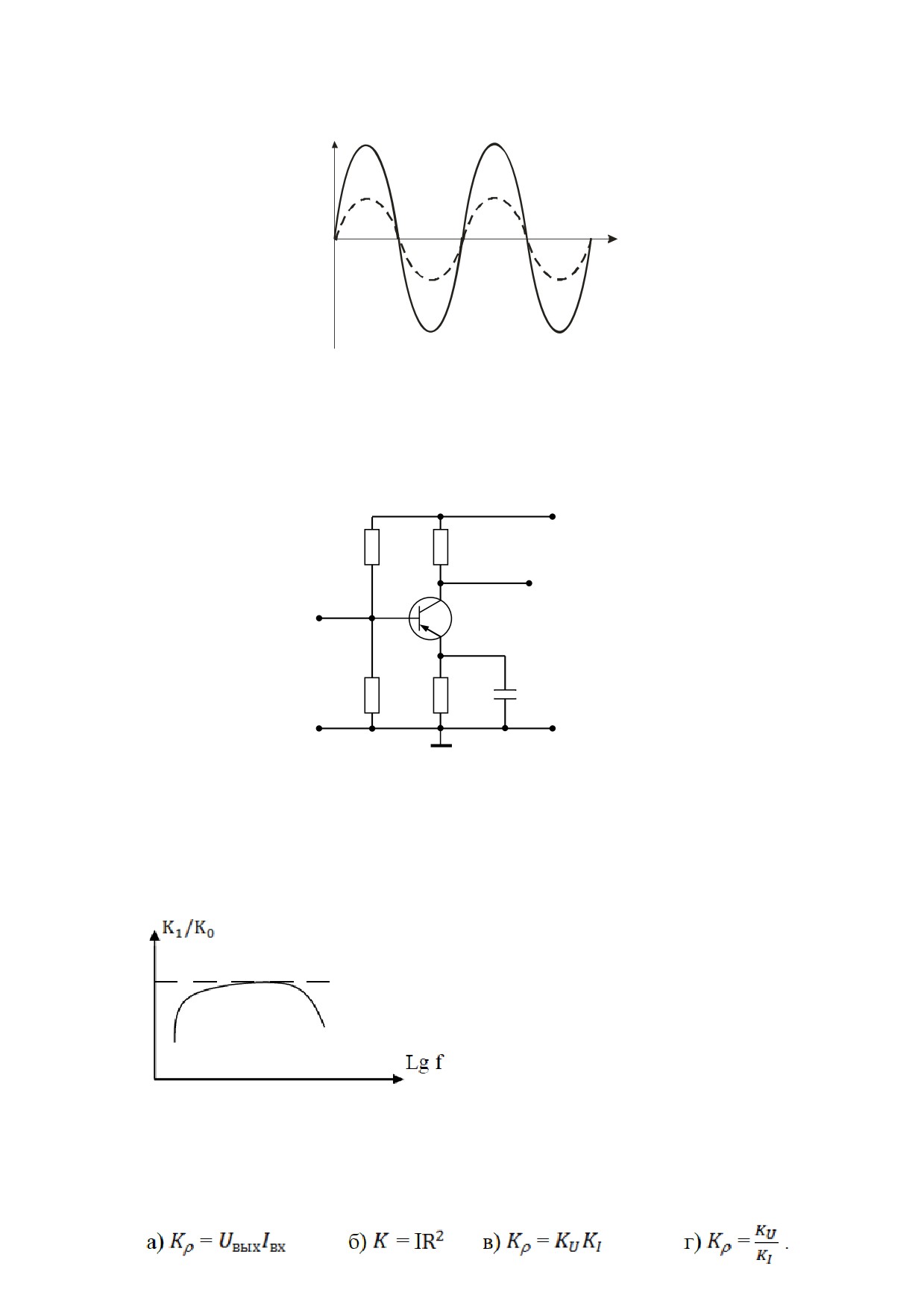

18.9. Коэффициент усиления по мощности резистивного усилителя определяется по
формуле «
18.10. На рисунке представлен график « характеристики транзисторного усилителя
UВЫХ
UВХ
а) амплитудной
б) переходной
в) частотной
г) фазовой
18.11. График отражает следующую характеристику транзисторного усилителя «
а) амплитудно-частотную
б) фазо-частотную
в) входную
г) переходную
18.12. В схеме выпрямителя стабилитрон выполняет задачу «
а) L-фильтра
б) С-фильтра
в) стабилизатора
г) ограничителя
19. Электрические измерения и приборы
Задания
19.1. Прибор электромагнитной системы имеет неравномерную шкалу. Отсчёт
невозможен в«
а) в конце шкалы
б) в середине шкалы
в) во второй половине шкалы
г) в начале шкалы
19.2. Относительной погрешностью называется«
а) отношение абсолютной погрешности к нормирующему значению шкалы прибора в
процентах
б) отношение измеренного значения величины к предельному значению шкалы прибора
в) разность между показанием прибора и действительным значением измеряемой
величины
г) отношение абсолютной погрешности к действительному значению величины в
процентах

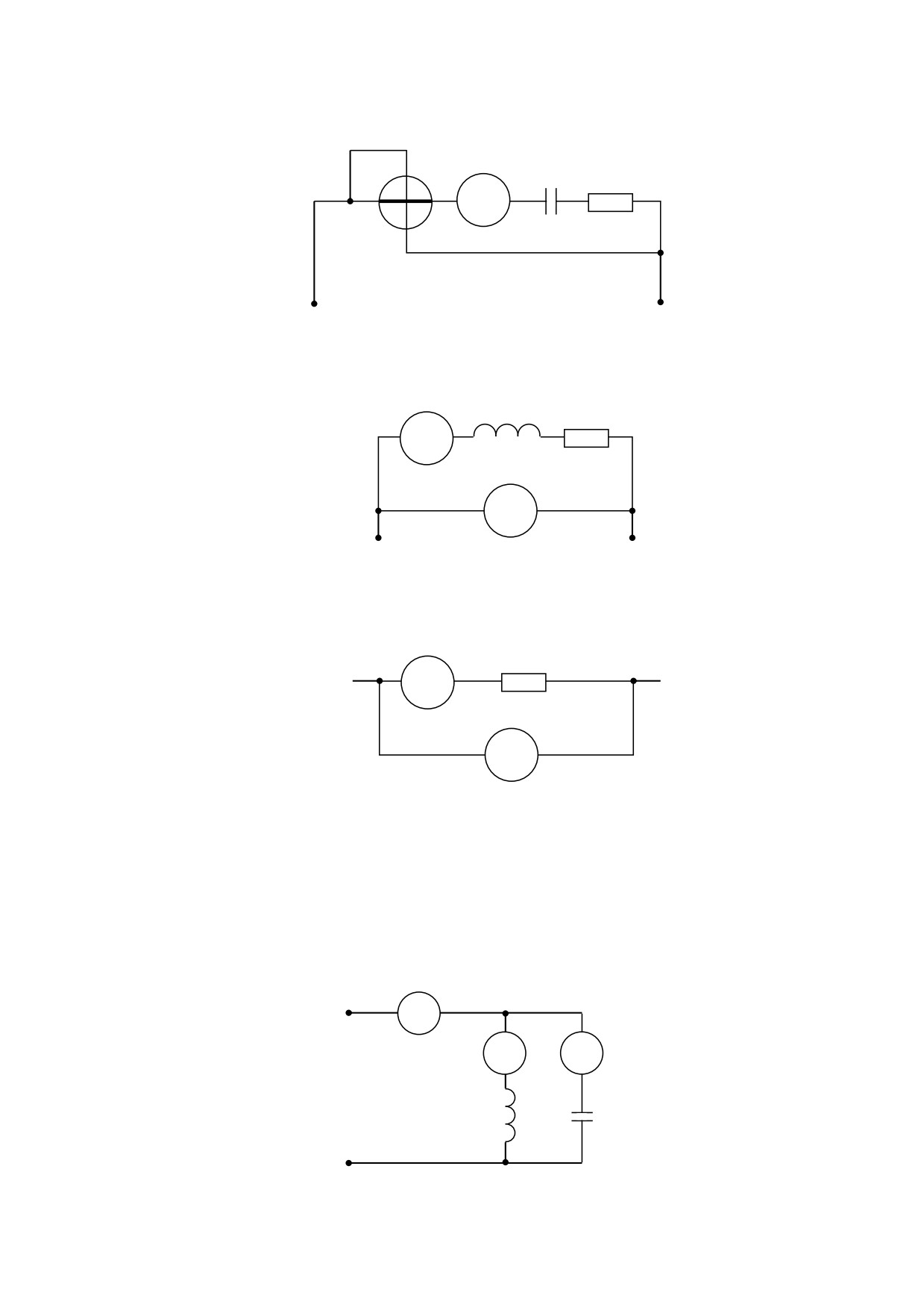

19.4. Если амперметр, реагирующий на действующее значение измеряемой величины,
показывает 2А, то показания ваттметра составят«
PW
XC =30 Ом R =25 Ом
PA
а) 100 Вт
б) 110 Вт
в) 220 Вт
г) 120 Вт
19.5. Если амперметр показывает 4 А, а вольтметр 200 В, то величина R составит«
XL =30 Ом R
PA
PV
а) 50 Ом
б) 200 Ом
в) 30 Ом
г) 40 Ом
19.6. Если показания вольтметра составляет РV =50 B, то показание амперметра РA при
этом будет«
R =10 Ом
PA
PV
а) 60 А
б) 5 А
в) 20 А
г) 0,2 А
19.7. В цепи синусоидального тока амперметр электромагнитной системы показал 0,5 А,
тогда амплитуда этого тока Im равна«
а) 0,5 А
б) 0,7 А
в) 0,9 А
г) 0,33 А
19.8. Амперметры в схеме показали: I2 =3 A, I3 =4A. Показания амперметра А1 равно«
PA
PA
PA
L
C
а) 5 А
б) 1 А
в) 3,5 А
г) 7 А
64

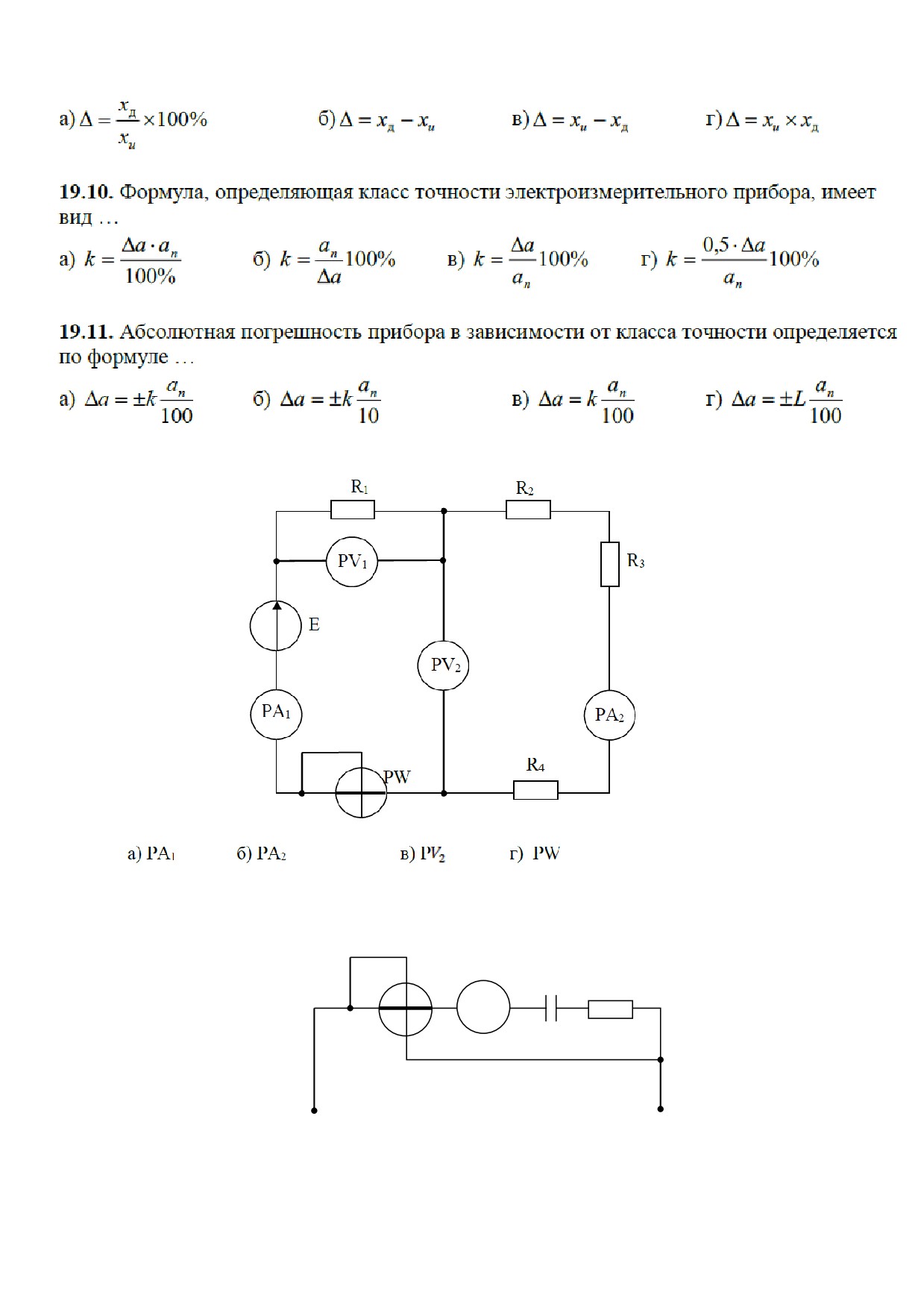

19.9. Формула абсолютной погрешности измерения, где хu - измеренное значение, хд -
действительное, имеет вид «
19.12. В приведённой схеме неправильно включён прибор «
19.13. Если амперметр, реагирующий на действующее значение измеряемой величины,
показывает 2А, то показания варметра составят«
PWar
XC =30 Ом R =25 Ом
PA
а) 100 ВАр
б) 110 ВАр
в) 220 ВАр
г) 120 ВАр

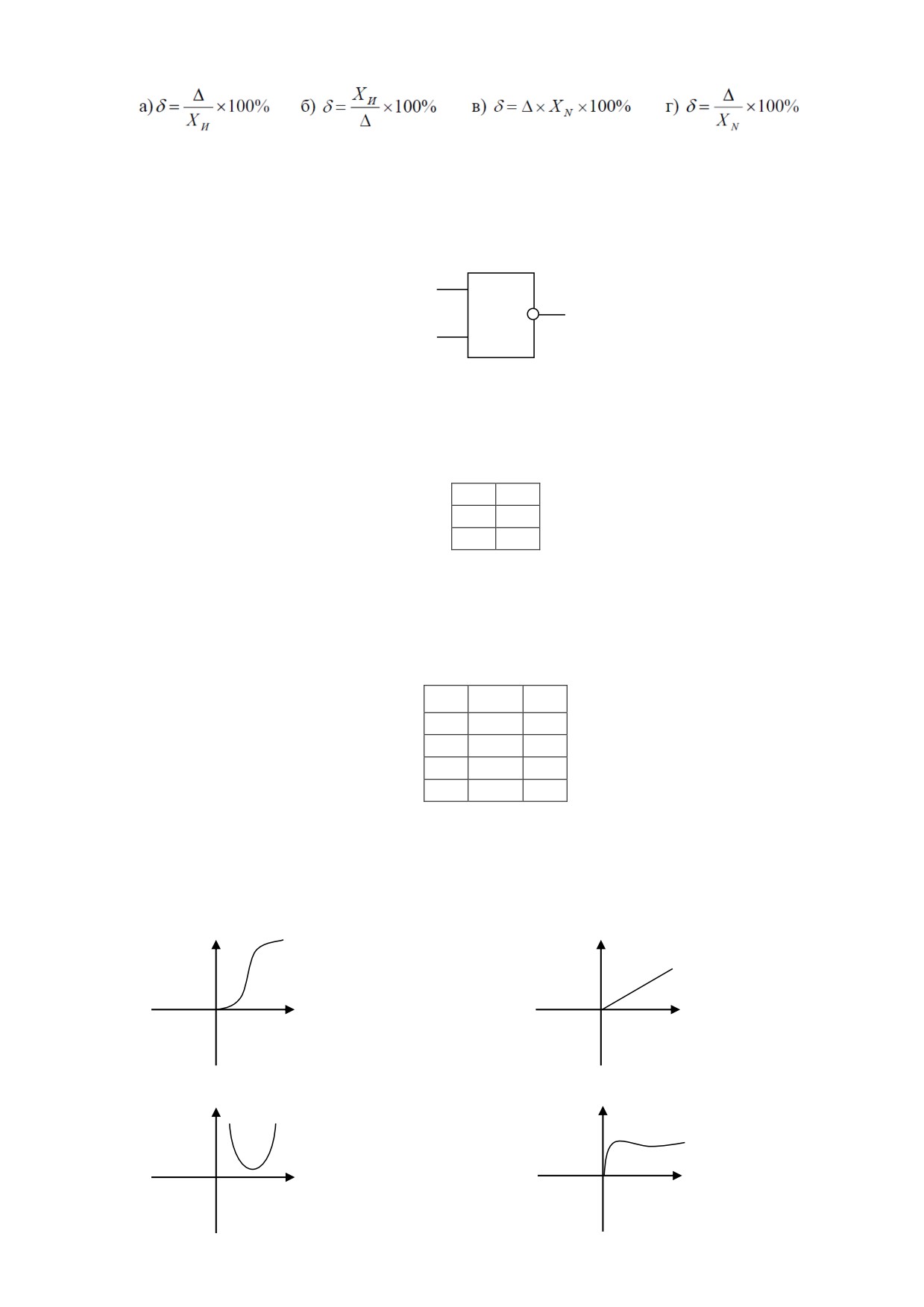

19.14. Относительная погрешность измерения определяется по формуле «
65
20. Элементная база современных электронных устройств
Задания

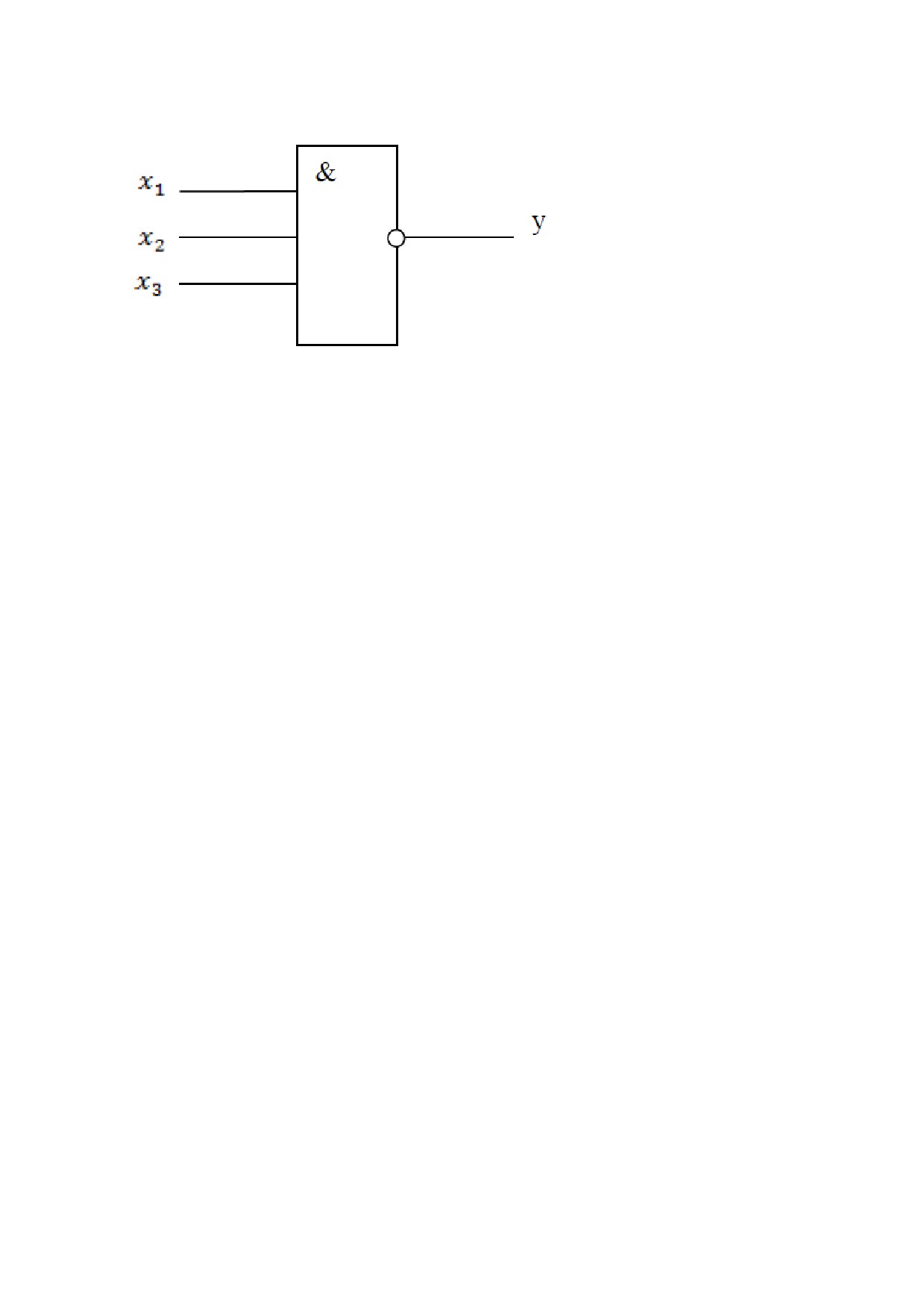

20.1. На рисунке изображено условное обозначение элемента, выполняющего логическую
операцию«
x1
&
y
x2
а) умножения (И)
б) инверсии (НЕ)
в) функцию Шеффера (И-НЕ)
г) сложения (ИЛИ)
20.2. Приведенная таблица истинности соответствует элементу, выполняющему
логическую операцию«
X
Y
1
0
0
1
а) умножения (И)
б) стрелку Пирса (ИЛИ-НЕ)
в) сложения (ИЛИ)
г) инверсии (НЕ)
20.3. Приведенная таблица истинности соответствует элементу, выполняющему
логическую операцию«
X
X
Y
1
2
0
0
0
1
0
1
0
1
1
1
1
1
а) сложения (ИЛИ)
б) умножения (И)
в) инверсии (НЕ)
г) стрелку Пирса (ИЛИ-НЕ)

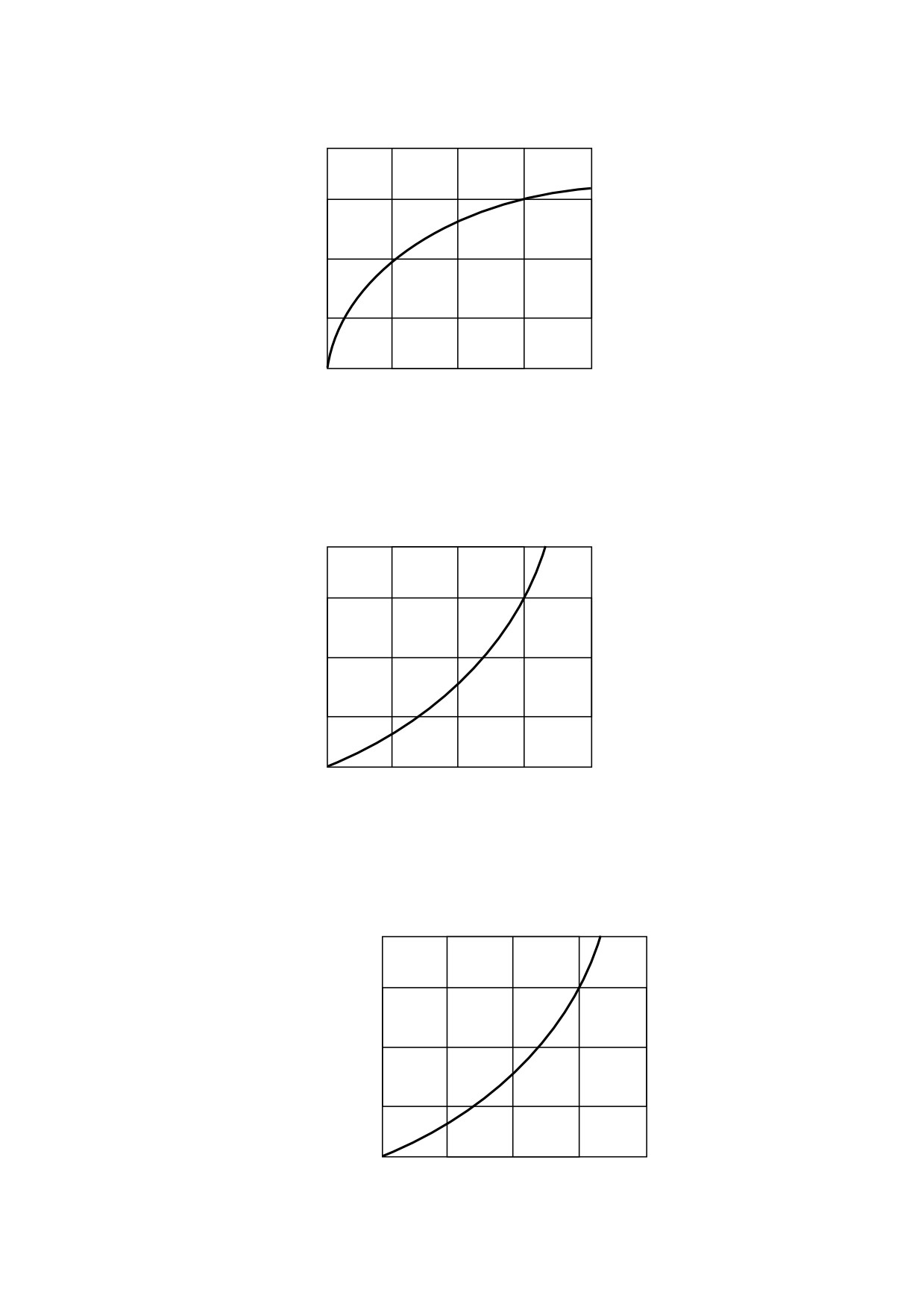

20.4. Для стабилизации тока используется нелинейный элемент с вольт-амперной
характеристикой, соответствующей рисунку«
а)
б)
I
I
U
U
I
I
в)
г)
U
U
66
20.5. Относительно напряжения на диоде справедливо утверждение, что«
VD
uVD
uH
RН
u
ВХ
а) максимальное значение напряжения на диоде равно амплитудному значению входного
напряжения
б) максимальное значение напряжения на диоде равно половине амплитудного значения
входного напряжения
в) напряжение на диоде отсутствует
г) максимальное значение напряжения на диоде зависит от сопротивления резистора
20.6. Полупроводниковый стабилитрон - это полупроводниковый диод, напряжение на
котором в области электрического пробоя слабо зависит от тока и который служит для«
а) индикации наличия электромагнитных полей
б) генерации переменного напряжения
в) усиления напряжения
г) стабилизации напряжения
20.7. На рисунке изображена вольт-амперная характеристика«
Iпр
-Uобр
Uпр
-Iобр
а) тиристора
б) биполярного транзистора
в) выпрямительного диода
г) полевого транзистора
20.8. На рисунке изображено условно-графическое обозначение«
а) биполярного транзистора
б) тиристора
в) полевого транзистора
г) выпрямительного диода
20.9. На рисунке представлено условно-графическое обозначение«
а) варикапа
б) стабилитрона
в) тиристора
г) фотодиода
67

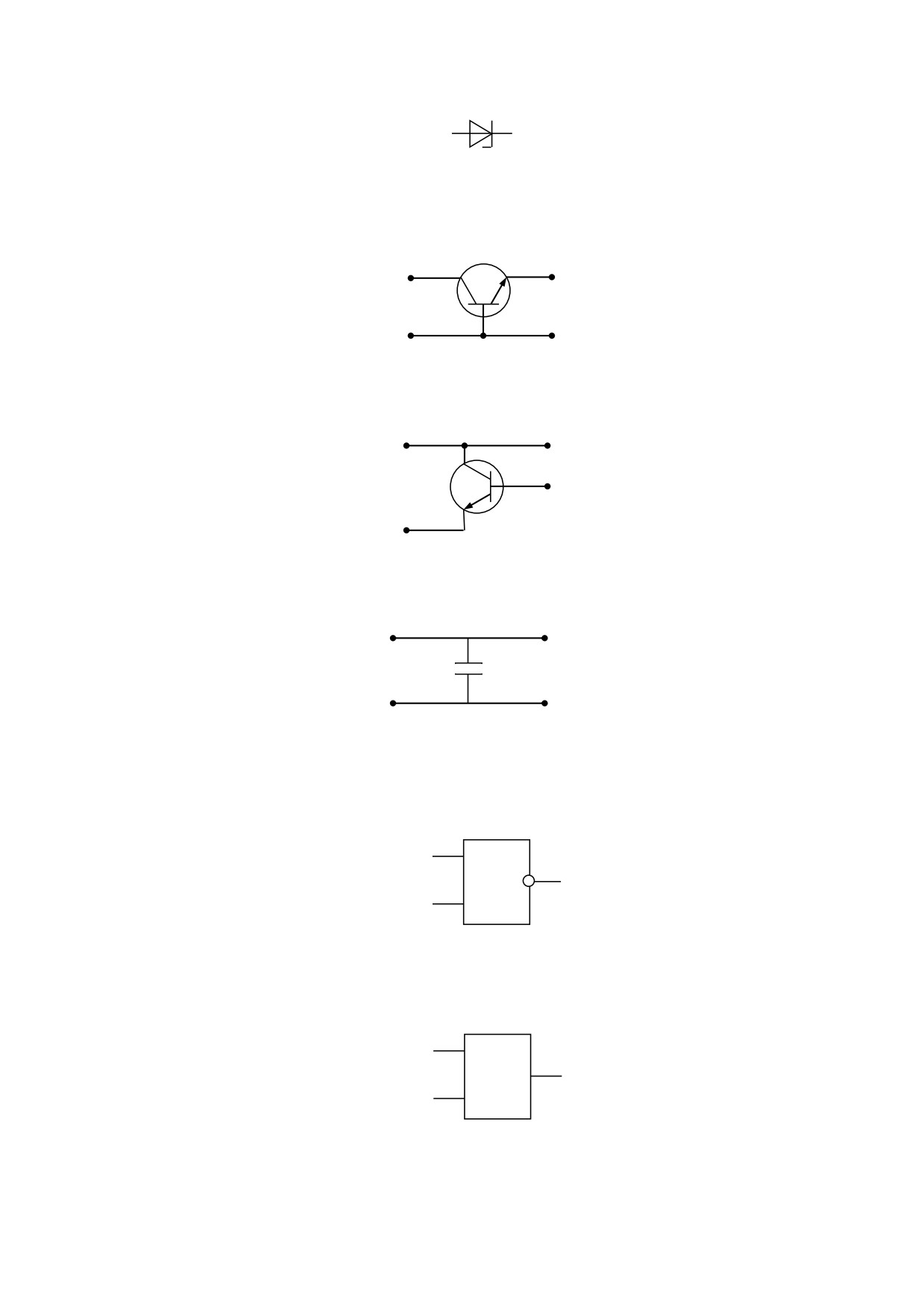

20.10. На рисунке представлено условно-графическое обозначение«
а) выпрямительного диода
б) стабилитрона
в) тиристора
г) биполярного транзистора
20.11. На рисунке приведена схема включения транзистора с общей (-им)«
а) коллектором
б) базой
в) эмиттером
г) землёй
20.12. На рисунке приведена схема включения транзистора с общей (-им)«
а) коллектором
б) базой
в) эмиттером
г) землёй
20.13. На рисунке изображена схема фильтра«
а) активно-индуктивного
б) активно-емкостного
в) емкостного
г) индуктивного
20.14. На рисунке изображено условное обозначение элемента, выполняющего
логическую операцию«
x1
1
y
x2
а) стрелку Пирса (ИЛИ-НЕ)
б) умножения (И)
в) сложения (ИЛИ)
г) инверсии (НЕ)
20.15. На рисунке изображено условное обозначение элемента, выполняющего
логическую операцию«
x1
&
y
x2
а) инверсии (НЕ)
б) стрелку Пирса (ИЛИ-НЕ)
в) сложения (ИЛИ)
г) умножения (И)
68

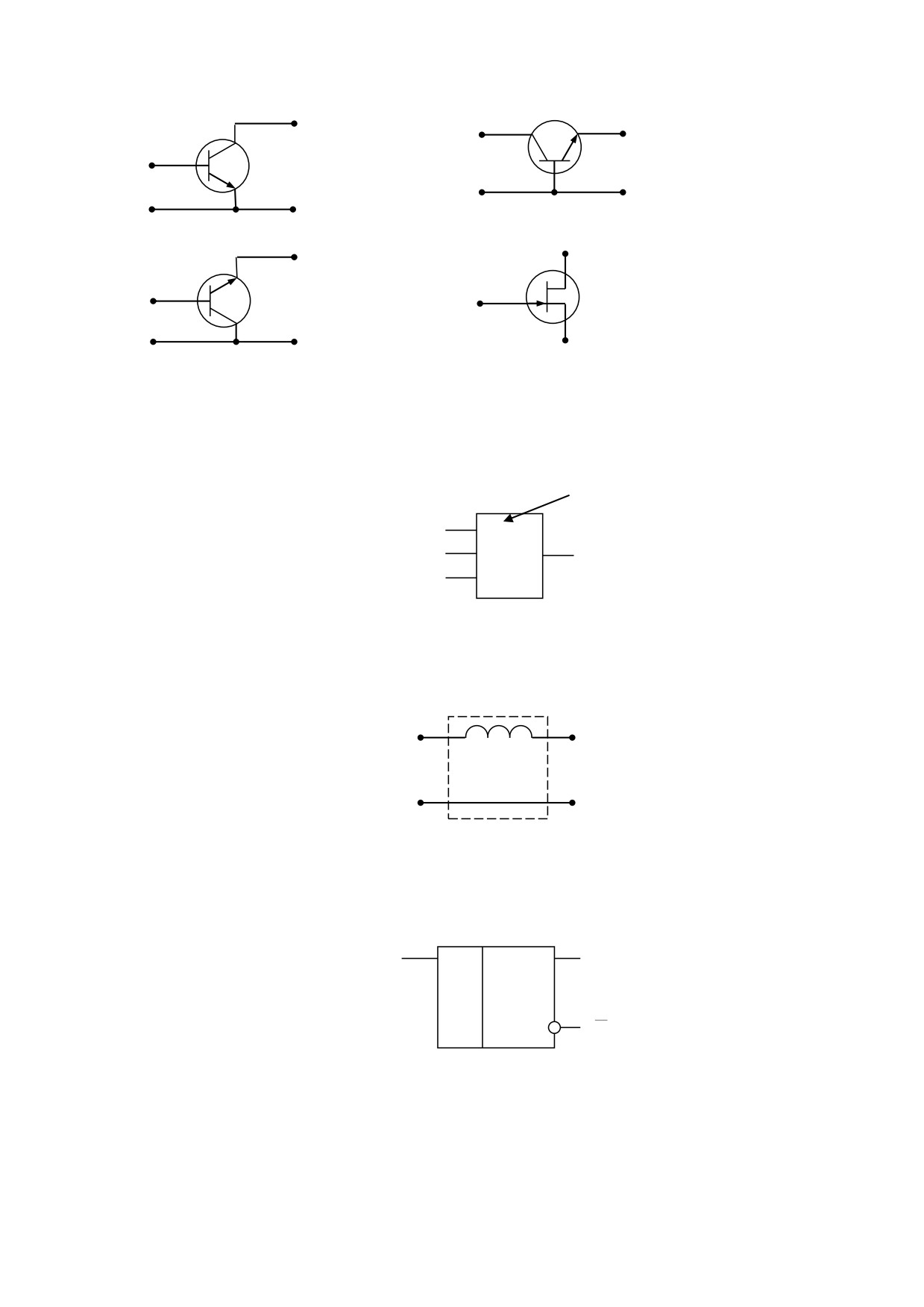

20.16. Схеме включения транзистора с общей базой соответствует рисунок«
а)
б)
в)
г)
20.17. У биполярных транзисторов средний слой называют«
а) заземлением
б) базой
в) катодом
г) анодом
20.18. Данное обозначение показывает, что устройство выполняет логическую
операцию«
?
x1
1
x2
y
x3
а) умножения (И)
б) инверсии (НЕ)
в) стрелку Пирса (ИЛИ-НЕ)
г) сложения (ИЛИ)
20.19. На рисунке изображена схема фильтра«
а) активно-индуктивного
б) активно-емкостного
в) емкостного
г) индуктивного
20.20. Приведённое условное обозначение соответствует«
Q
D
T
Q
а) аналого-цифровому преобразователю
б) D - триггеру
в) регистру
г) счётчику
69
20.21. Приведены временные диаграммы напряжения на входе (а) и выходе устройства (б).
Данное устройство«
а
u
t
б u
t
а) стабилизатор напряжения
б) выпрямитель
в) сглаживающий емкостной фильтр
г) трехфазный выпрямитель
20.22. Приведенной таблице истинности
Х1
Х2
У
0
0
1
1
0
0
0
1
0
1
1
0
соответствует схема«
x1
x1
&
1
а)
б)
y
y
x2
x2
в)
г)
x1
x1
&
1
y
y
x2
x2
70
20.23. На рисунке изображена вольт-амперная характеристика«
Iпр
-Uобр
Uобр
-Iпр
а) биполярного транзистора
б) выпрямительного диода
в) полевого транзистора
г) тиристора
20.24. На рисунке изображено условное обозначение элемента, выполняющего
логическую операцию«
1
x1
y
а) стрелка Пирса (ИЛИ-НЕ)
б) умножения (И)
в) инверсии (НЕ)
г) сложения (ИЛИ)
20.25. На рисунке изображено условное обозначение элемента, выполняющего
логическую операцию«
x1
1
x2
y
x3
а) инверсии (НЕ)
б) стрелка Пирса (ИЛИ-НЕ)
в) умножения (И)
г) сложения (ИЛИ)
20.26. На рисунке изображено условное обозначение элемента, выполняющего
логическую операцию«
x1
&
x2
y
x3
а) сложения (ИЛИ)
б) умножения (И)
в) стрелка Пирса (ИЛИ-НЕ)
г) инверсии (НЕ)
71

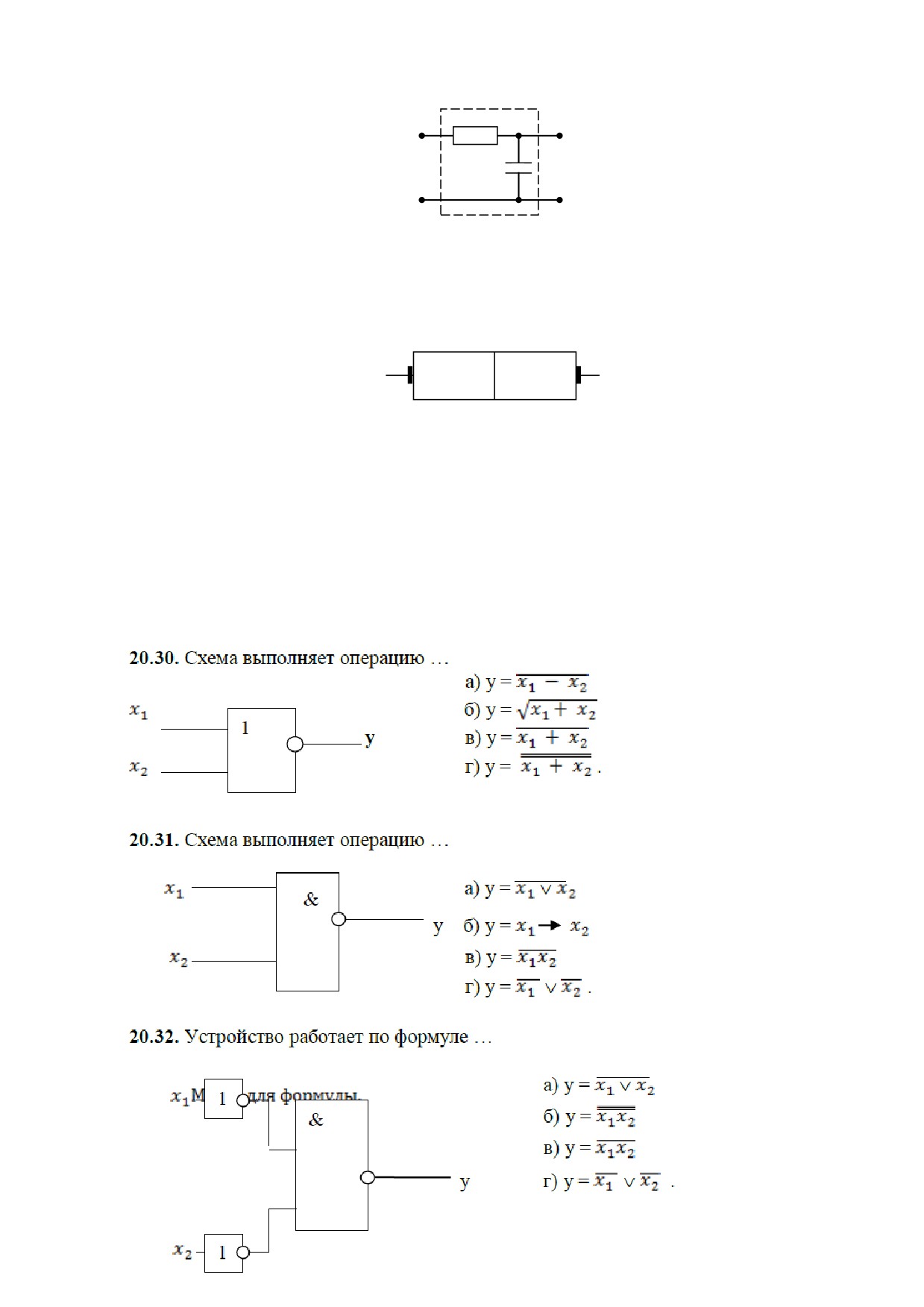

20.27. На рисунке изображена схема«
R
C
а) активно-индуктивного фильтра
б) емкостного фильтра
в) активно-емкостного фильтра
г) индуктивного фильтра
20.28. На рисунке изображена структура«
n
p
а) полевого транзистора
б) биполярного транзистора
в) выпрямительного диода
г) тиристора
20.29. Полупроводниковые материалы имеют удельное сопротивление«
а) меньше, чем проводники
б) больше, чем проводники
в) меньше, чем медь
г) больше, чем диэлектрики

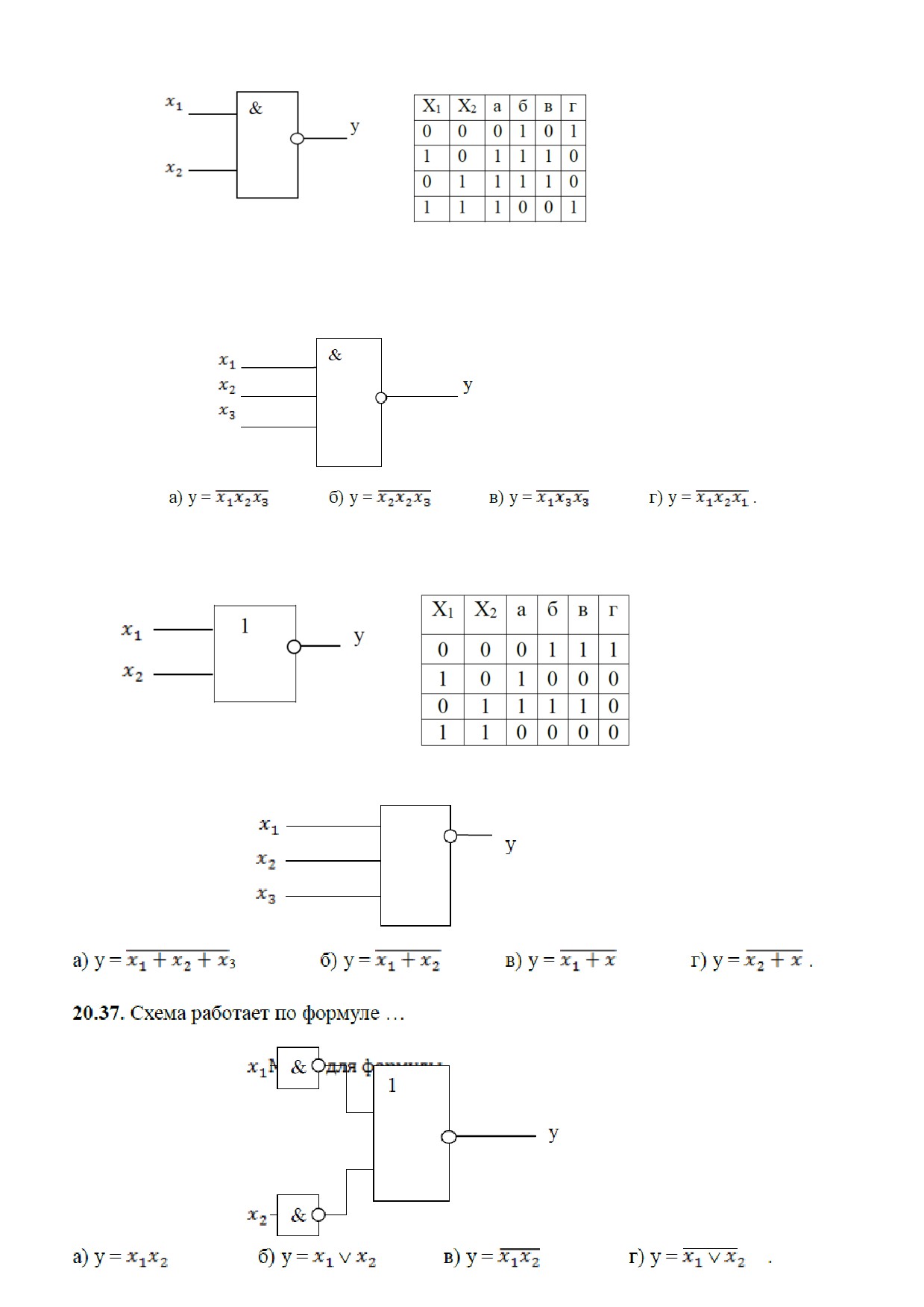

20.33. Работу схемы (выход У) отражает столбец таблицы (а«г) «
20.34. Логический элемент 3 И — НЕ работает по формуле «
20.35. Работу схемы, изображённой на рисунке, для выхода У отражает столбец (а«г) «
20.36. Логический элемент 3 ИЛИ—НЕ работает по формуле «
20.38. На схеме приведён элемент «
а) 3 И — НЕ
б) И — 3 НЕ
в) 3 ИЛИ — НЕ
г) 3 И
74
ОТВЕТЫ
75
1. Активная, реактивная и полная мощность, коэффициент мощности
1.1 - а
1.4 - а
1.7 - а
1.10 - г
1.2 - в
1.5 - г
1.8 - а
1.11 - а
1.12 - в
1.3 - в
1.6 - г
1.9 - в
2. Анализ цепей постоянного тока с одним источником энергии
2.1 - г
2.8 - г
2.15 - а
2.21 - а
2.2 - а
2.9 - г
2.16 - б
2.22 - б
2.3 - б
2.10 - а
2.17 - а
2.23 - а
2.4 - г
2.11 - г
2.18 - в
2.24 - в
2.5 - а
2.12 - а
2.19 - а
2.25 - б
2.6 - г
2.13 - г
2.20 - в
2.26 - г
2.7 - б
2.14 - б
3. Асинхронные машины
3.1 - г
3.5 - а
3.8 - в
3.11 - б
3.2 - г
3.6 - г
3.9 - в
3.12 - а
3.3 - г
3.7 - г
3.10 - в
3.13 - б
3.4 - в
4. Вольт-амперные характеристики нелинейных элементов
4.1 - а
4.7 - г
4.13 - б
4.19 - г
4.2 - г
4.8 - а
4.14 - а
4.20 - а
4.3 - б
4.9 - а
4.15 - в
4.21 - г
4.4 - в
4.10 - б
4.16 - а
4.22 - г
4.5 - б
4.11 - а
4.17 - в
4.23 - г
4.6 - б
4.12 - б
4.18 - б
5. Закон Ома и его применение
5.1 - г
5.5 - в
5.8 - в
5.11 - б
5.2 - г
5.6 - б
5.9 - г
5.12 - а
5.3 - г
5.7 - а
5.10 - б
5.13 - б
5.4 - в
6. Законы Кирхгофа и их применение
6.1 - б
6.4 - а
6.7 - г
6.10 - а
6.2 - г
6.5 - б
6.8 - в
6.11 - в
6.3 - б
6.6 - а
6.9 - а
6.12 - г
7. Источники вторичного электропитания
7.1 - а
7.4 - б
7.6 - а
7.8 - а
7.2 - в
7.5 - а
7.7 - в
7.9 - а
7.3 - г
8. Магнитные цепи
8.1 - г
8.9 - б
8.17 - г
8.25 - б
8.2 - г
8.10 - б
8.18 - в
8.26 - в
8.3 - б
8.11 - в
8.19 - а
8.27 - а
76
8.4 - б
8.12 - б
8.20 - г
8.28 - г
8.5 - в
8.13 - б
8.21 - б
8.29 - г
8.6 - а
8.14 - в
8.22 - в
8.30 - в
8.7 - б
8.15 - г
8.23 - б
8.31 - б
8.8 - а
8.16 - в
8.24 - а
8.32 - б
9. Машины постоянного тока
9.1 - в
9.4 - г
9.7 - г
9.10 - в
9.2 - в
9.5 - а
9.8 - г
9.11 - в
9.3 - а
9.6 - г
9.9 - а
10. Мощность цепи постоянного тока
10.1 - а
10.3 - а
10.5 - г
10.7 - б
10.2 - в
10.4 - б
10.6 - г
11. Резистивные, индуктивные и ɺмкостные элементы
11.1 - в
11.4 - а
11.7 - а
11.10 - г
11.2 - б
11.5 - г
11.8 - б
11.11 - а
11.3 - г
11.6 - в
11.9 - г
11.12 - в
12. Резонансные явления
12.1 - а
12.4 - б
12.6 - б
12.8 - г
12.2 - г
12.5 - в
12.7 - в
11.9 - г
12.3 - а
13. Синхронные машины
13.1 - г
13.4 - а
13.7 - б
13.10 - г
13.2 - в
13.5 - г
13.8 - а
13.11 - г
13.3 - в
13.6 - г
13.9 - г
13.12 - а
14. Сопротивления. Фазные и линейные токи и напряжения
14.1 - в
14.4 - а
14.7 - а
14.10 - а
14.2 - г
14.5 - в
14.8 - б
14.11 - б
14.3 - а
14.6 - б
14.9 - г
14.12 - а
15. Способы представления синусоидальных электрических величин
15.1 - б
15.6 - б
15.11 - а
15.15 - в
15.2 - г
15.7 - б
15.12 - в
15.16 - г
15.3 - в
15.8 - б
15.13 - в
15.17 - в
15.4 - в
15.9 - а
15.14 - в
15.18 - а
15.5 - г
15.10 - б
16. Трансформаторы
16.1 - а
16.5 - в
16.8 - б
16.11 - г
16.2 - а
16.6 - б
16.9 - в
16.12 - в
16.3 - г
16.7 - а
16.10 - г
16.13 - а
16.4 - а
77
17. Трехфазные цепи
17.1 - г
17.5 - а
17.9 - б
17.12 - а
17.2 - б
17.6 - а
17 10 - г
17.13 - б
17.3 - в
17.7 - г
17.11 - а
17.14 - г
17.4 - б
17.8 - г
18. Усилители электрических сигналов
18.1 - а
18.4 - б
18.7 - б
18.10 - а
18.2 - в
18.5 - б
18.8 - а
18.11 - б
18.3 - в
18.6 - б
18.9 - в
18.12 - в
19. Электрические измерения и приборы
19.1 - г
19.5 - г
19.9 - в
19.12 - г
19.2 - г
19.6 - б
19.10 - в
19.13 - г
19.3 - г
19.7 - б
19.11 - а
19.14 - а
19.4 - а
19.8 - б
20. Элементная база современных электронных устройств
20.1 - в
20.11 - б
20.21 - в
20.31 - в
20.2 - г
20.12 - а
20.22 - б
20.32 - б
20.3 - а
20.13 - в
20.23 - г
20.33 - б
20.4 - г
20.14 - а
20.24 - а
20.34 - а
20.5 - б
20.15 - г
20.25 - г
20.35 - г
20.6 - г
20.16 - б
20.26 - б
20.36 - а
20.7 - в
20.17 - б
20.27 - в
20.37 - б
20.8 - г
20.18 - г
20.28 - в
20.38 - а
20.9 - в
20.19 - г
20.29 - б
20.10 - б
20.20 - б
20.30 - в
78
СПИСОК РЕКОМЕНДУЕМОЙ ЛИТЕРАТУРЫ
1. Касаткин, А.С. Электротехника: учебник для вузов
/А.С.Касаткин, М.В.
Немцов. - 11-е изд. стер. - М.: Изд. Центр «Академия», 2007. - 544 с.
2. Касаткин А.С. Немцов Н.В. Электротехника: учеб. пособ. для вузов
/
А.С.Касаткин, М.В. Немцов.- М.: Высшая школа, 2000. - 542 с.
3. Лачин, В.И. Электроника: Учеб. пособие. 3-е изд., перераб. и доп. / В.И.
Лачин, Н.С. Савелов.- Ростов н/Д: изд-во «Феникс», 2002. - 576 с.
4. Рекус, Г.Г. Лабораторный практикум по электротехнике и основам
электроники: учеб. пособие для студ вузов, 2-е изд., перераб и доп. / Г.Г. Рекус,
В.Н. Чесноков. - М.: Высшая школа, 2001 - 255 с
5. Беневоленский, С.Б. Основы электротехники
(УМК ВMPUMKE) / С.Б.
Беневоленский, А.Л. Марченко. - М.: Дискарт, 2006. - 570 с.
6. Гальперин, М.В. Электротехника и электроника: учебник / М.В. Гальперин. -
М.: ФОРУМ: ИНФРА - М, 2007. - 480 с.: ил.
7. Савилов, Г.В. Электротехника и электроника: курс лекций / Г.В. Савилов. -
М.: Издательско-торговая корпорация «Данилов и К°», 2008. - 324 с.
8.
Беневоленский, С.Б. Компьютерный лабораторный практикум по
электротехнике: учеб. пособие.
/ С.Б. Беневоленский, А.Л. Марченко, С.В.
Освальд. - М.: МАТИ, 2006. - 170 с.
9. Данилов, К.П. Теоретические основы электротехники: курс лекций. В 2-х ч.
Ч.I и Ч.II / К.П. Данилов. - Ставрополь: АГРУС, 2007. - с. 136, с. 118.
10. Данилов, К.П. Теоретические основы электротехники: учебное пособие.
Лабораторно-практический комплекс
/ К.П. Данилов, Е.А. Вахтина.
-
Ставрополь: АГРУС, 2007. - 80 с.
79
Большое спасибо!
Ваше мнение очень важно для нас.
Нет комментариевНе стесняйтесь поделиться с нами вашим ценным мнением.
Текст
